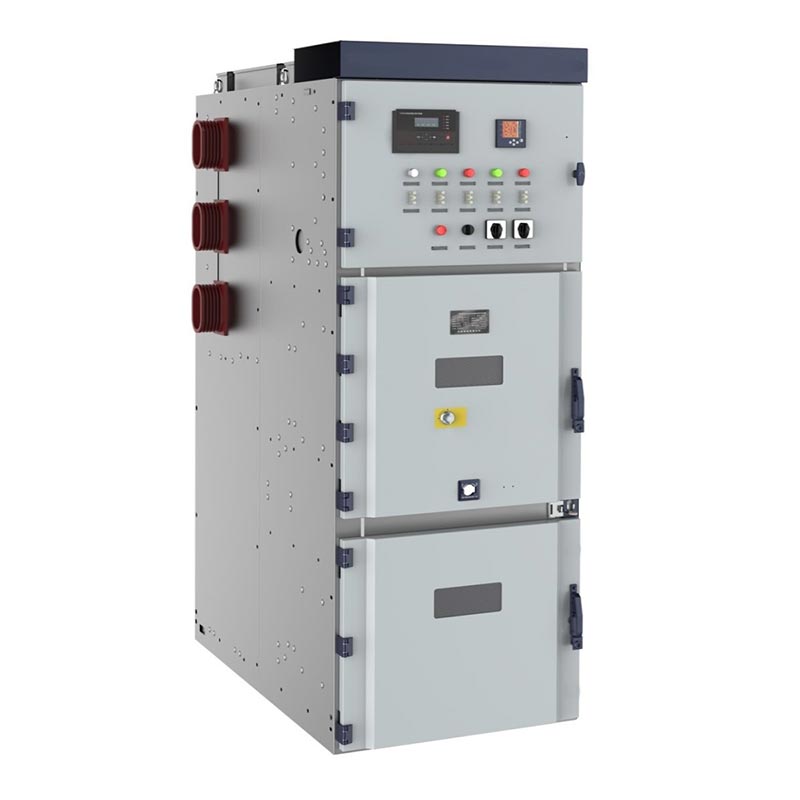

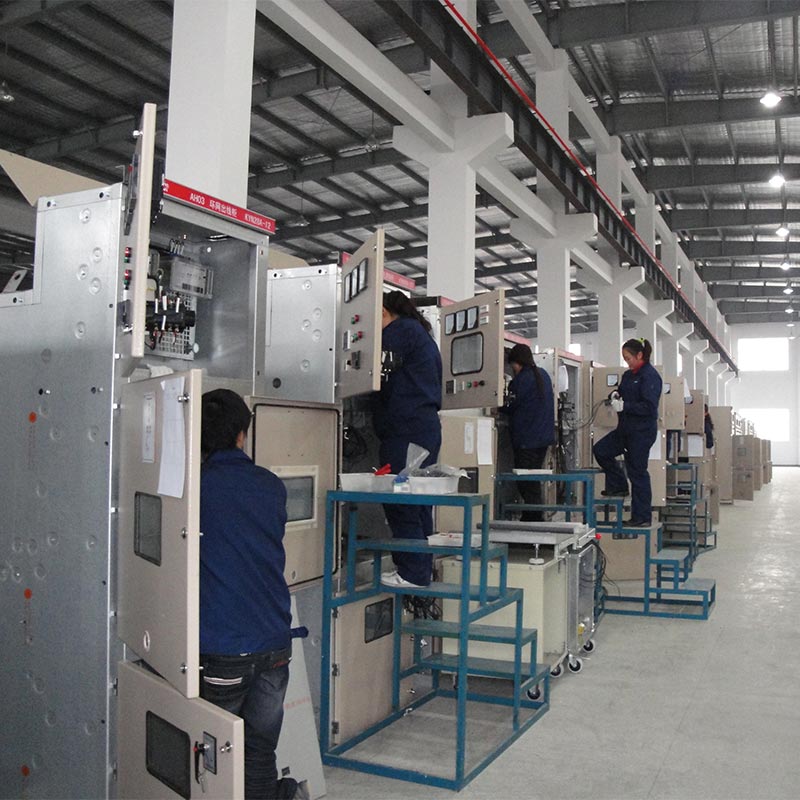

24kV középfeszültségű Lv és Mv kapcsolóberendezés

Az Usune 24kV-os középfeszültségű Lv és Mv kapcsolóberendezés, KYN28-24 (Z) (GZS1), a páncélozott, kihúzható váltakozóáramához tartozik fémházas kapcsolóberendezés kategória. Alkalmas háromfázisú AC 50 Hz-es áramellátó rendszerekhez, és főleg erre használják hatalom vétel, elosztás, áramkör vezérlés, védelem és felügyelet.

A 24 kV-os középfeszültségű Lv és Mv kapcsolóberendezést széles körben használják erőművekben, alállomásokban, ipari és bányászati ​​berendezésekben nagyvállalatok és sokemeletes épületek az energia vételére, elosztására, ellenőrzésére és védelmére. Usune magja A gyártóbázis Kínában található, így megbízható professzionális gyártó, amely kiváló minőséget biztosít középfeszültségű áramelosztási megoldások a felhasználók számára világszerte.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Fő műszaki paraméterek

Termékeink szigorúan megfelelnek az alábbi szabványoknak

1. GB3906-2006 "3,6-40,5 kV AC fémházas kapcsoló- és vezérlőberendezés"
2. GB/T11022 "A nagyfeszültségű kapcsoló- és vezérlőberendezések általános műszaki feltételei"
3. IEC62271-200 "AC fémházas kapcsolóberendezés 1 kV feletti és 52 kV alatti névleges feszültséggel"
4. DL/T404 "A beltéri váltóáramú nagyfeszültségű kapcsolóberendezések megrendelésének műszaki feltételei"

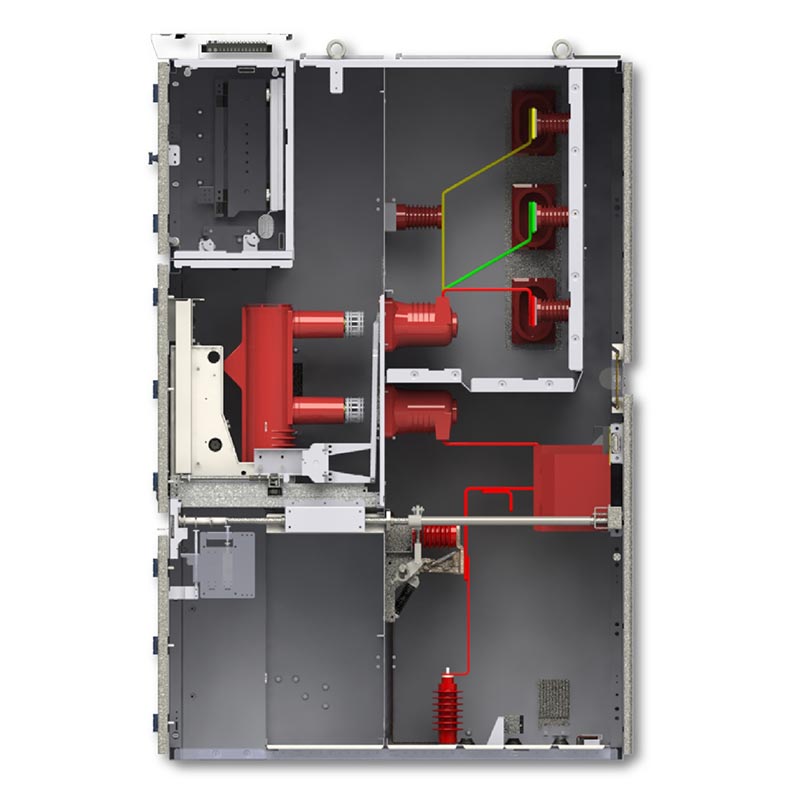

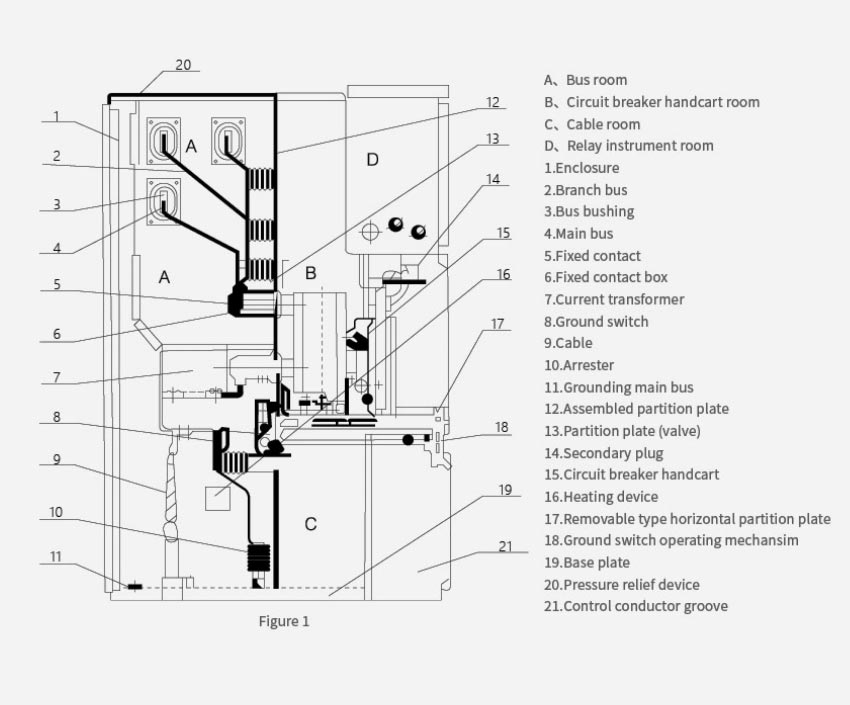

Szekrény szerkezete

A 24 kV-os közepes feszültségű kis- és középfeszültségű kapcsolóberendezések teljesen fémből készült partíciós szerkezettel rendelkeznek. a funkcionális terület egymástól függetlenül elkülönítve, hatékonyan gátolva a hibaívek terjedését.

1. Megszakító rekesz: Kivehető vákuum megszakító kocsival van felszerelve.
2. Gyűjtősín-rekesz: Főgyűjtősíneket, elágazósíneket és gyűjtősín-szigetelőket tartalmaz.
3. Kábelrekesz: Áramtranszformátorokat, feszültségtranszformátorokat, földelőkapcsolókat és kábelkivezetéseket telepít.
4. Vezérlőműszerrekesz: Relékkel, védelmi eszközökkel, műszerekkel, másodlagos vezetékekkel és irányítani panelek.
5. Nyomásmentesítő csatorna: A szekrény tetején található egy ívmentesítő eszköz a hibabiztonság fokozása érdekében.

Alapvető jellemzők

1. Teljesen fém független rekeszek a hibaívek terjedésének és kölcsönös zavarásának megakadályozására.

2. Átfogó mechanikus ötbiztos reteszelés:
- Megakadályozza a megszakító kocsi terhelés alatti tolását vagy húzását.
- Megakadályozza a megszakító lezárását, ha a földelő kapcsoló zárva van.
- Megakadályozza a földelő kapcsoló véletlen bezárását feszültség alatt.
- Megakadályozza a véletlen bejutást a feszültség alatt álló rekeszekbe.
- Megakadályozza a leválasztó kapcsoló hibás működését.

3. Középre szerelt kivehető kocsi az elülső működtetéshez és karbantartáshoz, megkönnyítve a javításokat.

4. Magas szigetelési szint, kompakt szerkezet és erős hibaállóság.

5. Megfelel a hazai és nemzetközi szabványoknak, adaptálható a különböző áramelosztási sémákhoz

Gyakorlati alkalmazási esetek

1. eset: Városi alállomás Kelet-Kínában

1. A projekt háttere

Egy 110 kV-os önkormányzati alállomáson korszerűsíteni kellett másodlagos áramelosztó hálózatát, hogy megfeleljen a növekvő városi igényeknek energiaigényt és javítja az áramellátás megbízhatóságát.

2. Megoldás

A 24 kV-os áramelosztó rendszerhez 36 darab Usune 24kV-os középfeszültségű Lv és Mv kapcsolóberendezést telepítettek.

3. Eredmények

- A kapcsolóberendezés kompakt kialakítása az alállomás alapterületének 30%-át takarította meg.
- Az ötbiztos biztosítóberendezés három éves működése alatt üzemi baleset nélkül működött.
- Megbízható vákuumos áramkör-megszakító technológia több mint 80%-kal csökkentette a kimaradási időt, jelentősen javítva a áramellátás minősége 200 000 lakos számára.

2. eset: Egy nagy petrolkémiai üzem Közép-Ázsiában

1. A projekt háttere

A korszerű petrolkémiai komplexumnak nagy megbízhatóságú középfeszültségű áramelosztó rendszerre volt szüksége ahhoz, hogy a kritikus gyártóberendezések folyamatos üzemeltetése.

2. Megoldás

58 darab Usune 24 kV-os kapcsolóberendezést tartalmaz, amelyeket kifejezetten zord ipari környezetekhez terveztek és továbbfejlesztettek por- és korrózióállóság.

3. Eredmények

- Sikeresen ellenáll a zord helyszíni környezetnek (magas por, vegyi gőzök), stabilitást mutatva teljesítményt.
- A gyors hibaleválasztó képesség (≤ 60 ms) megvédi a drága kompresszorokat és reaktorokat a rövidzárlat alatti károsodástól áramkörök.
- Az elülső karbantartó kialakítás 50%-kal csökkenti a karbantartási állásidőt, biztosítva a gyártás folytonosságát.

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Mi ennek a 24 kV-os középfeszültségű Lv és Mv kapcsolóberendezésnek az alkalmazható feszültségtartománya?

A1: A termék alkalmas 3,6–12 kV-os, 24 kV-os háromfázisú AC 50/60 Hz-es áramellátó rendszerekhez, kielégítve a legtöbb igényt középfeszültségű áramelosztási forgatókönyvek.

2. kérdés: A berendezés támogatja a helyszíni karbantartást és javítást?

A2: Igen. A termék elölről működtetett, elölről karbantartható kialakítást alkalmaz; a megszakító kocsi mozgatható gyors karbantartás és csere anélkül, hogy befolyásolná más áramkörök működését.

Q3: Professzionális beszállítóként az Ön gyára testreszabott megoldásokat kínál?

A3: Igen. Az Usune testreszabhatja a névleges áramot, a rövidzárlati megszakítóáramot, a szekrény méretét, a védelmi konfigurációt, stb., a projekt követelményeinek megfelelően, hogy alkalmazkodjanak a különböző működési feltételekhez és rendszerkövetelményekhez.
