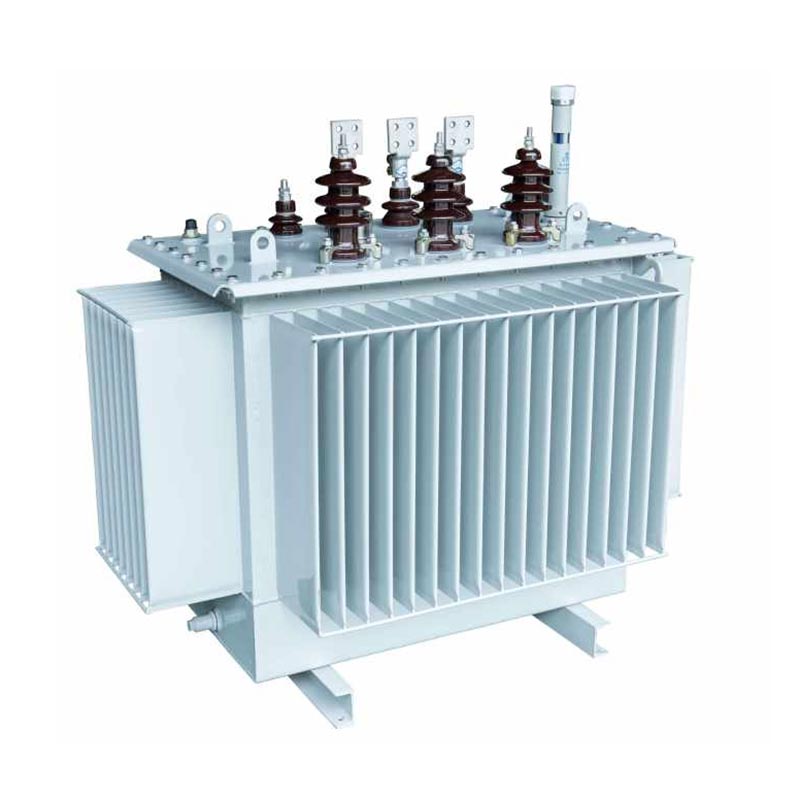

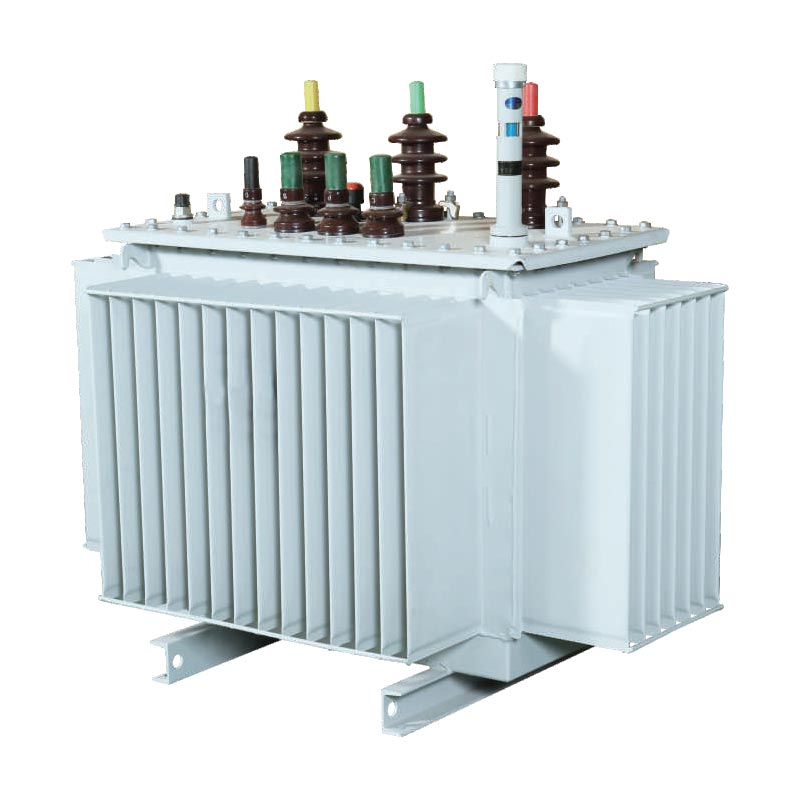

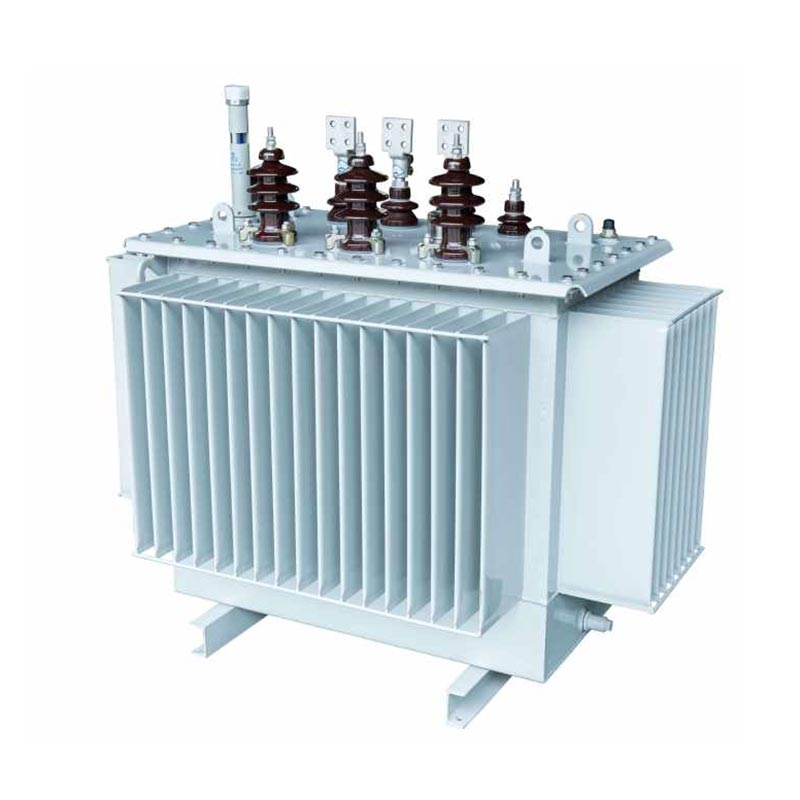

3 fázisú Onan elosztó transzformátor

Az USUNE 3 fázisú Onan elosztó transzformátort (ONAN) az USUNE függetlenül fejlesztette és gyártja. professzionális gyártó, amely integrálja a K+F-et, a termelést és az értékesítést. Kifejezetten a teljesítményre tervezték modern városi és vidéki területek, valamint ipari és bányászati vállalkozások elosztási igényei, olyan problémák megoldása, mint pl a hagyományos transzformátorok alacsony hatásfoka, magas energiafogyasztása és gyenge stabilitása. A terméket gyártják az USUNE szabványosított gyárában, szigorú minőség-ellenőrzési rendszerre támaszkodva, amely biztosítja, hogy minden egyes berendezés megfelel a nemzetközi ipari szabványoknak, és stabilan tud működni különféle kemény üzemi körülmények között.

A 3 fázisú Onan elosztó transzformátor egy háromdimenziós tekercsmagot használ egyenlő oldalú háromszöggel elrendezés, kiküszöbölve a légréseket a mágneses körben, ami szorosabb tekercselést és a lehető legrövidebbet eredményez háromfázisú mágneses áramkör hossza. A magoszlop keresztmetszete közel kör alakú, optimalizálva a mágneses áramköri felépítés, energiafogyasztás és működési zaj csökkentése, háromfázisú egyensúly elérése, ill a harmadik harmonikus komponensek csökkentése, megalapozva a hatékony és stabil tápellátást.

Ez a termék alkalmas városi és vidéki villamosenergia-hálózat bővítésére, valamint ipari és bányászati vállalati forgatókönyvekre, és tökéletesen illeszthető moduláris és előregyártott alállomásokhoz, megbízható tápellátást biztosítva. Mint a professzionális áramellátó berendezések szállítója, az USUNE kiterjedt K+F és gyártási tapasztalattal rendelkezik, és tud nyújtani személyre szabott megoldások az ügyfelek igényei szerint.

A termék fő jellemzői

1. Mag

A 3 fázisú Onan elosztó transzformátor kiváló minőségű szemcseorientált szilikon acéllemezeket használ, kiváló mágneses permeabilitás és alacsony veszteségek; német GEORG keresztvágó gépet használ, 45°-os varratvágással mag pontossága és csökkenti a mágneses szivárgást; a szilícium acéllemezeket többlépcsős kör alakúra hajtogatják keresztmetszetek, a mágneses áramkör optimalizálása, a zaj és az energiafogyasztás csökkentése, valamint az energiafelhasználás javítása hatékonyságát.

2. Tekercsek

A nagyfeszültségű tekercs hengeres, míg a kisfeszültségű tekercs hengeres vagy fólia típusú, hatékonyan javítva rövidzárlat és villámcsapás ellenállása. A tekercs kialakítása racionális, egyenletes mágneses áramkörrel elosztását, csökkenti a helyi túlmelegedést, meghosszabbítja az élettartamot és biztosítja a stabil működést.

3. Olajtartály

Kiváló minőségű, precíziós hidegen hengerelt acéllemezből, a német GEORG hullámos olajtartály felhasználásával gyártva gyártósor, amely biztosítja a szerkezeti szilárdságot és a tömítést. A felület korróziógátló bevonattal van bevonva, alkalmas zord környezetre, például petrolkémiai üzemekre, megfelel a környezetvédelmi követelményeknek. A hullámos szerkezet egyesíti a hőleadást és az olaj hőtágulásához és összehúzódásához való alkalmazkodóképességet, míg a tömített kialakítás lassítja az olaj öregedését és meghosszabbítja a transzformátor élettartamát.

4. Szigetelés szerkezete

A 3 fázisú Onan elosztó transzformátor A osztályú szigetelőszerkezetet alkalmaz, kiváló szigeteléssel teljesítmény, képes ellenállni a nagyfeszültségű ütéseknek. A nagy és alacsony feszültségű tekercsek elrendezve koncentrikusan, és a tekercstávolság egy kis olajrésszel ellátott kartonhüvelyt használ a szigetelési teljesítmény javítása érdekében, megakadályozza a rövidzárlatokat, és biztosítja a biztonságos és stabil működést.

Termékmodell

Az USUNE 3 fázisú Onan elosztó transzformátor (ONAN) három feszültségszintet fed le: 10KV, 20KV és 36KV, találkozás különféle áramelosztási igények. Testreszabható az ügyfél tényleges terhelése, az alapvető specifikációk, és telepítési forgatókönyv, rugalmas megoldásokat kínálva.

Terméktípus

Gazdasági előnyök és energiatakarékosság

1. Villamosenergia-költség (RMB/év) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési ráta)²] × 365 (nap) × 24 (Óra) × Villany Ár
2. CO2-kibocsátások = [Üresjárati veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési ráta)²] × 365 (nap) × 24 (óra) × kibocsátás Tényező (kg-CO₂/kWh)

A termék üresjárati és terhelési veszteségei lényegesen alacsonyabbak, mint a hagyományos transzformátorok, jelentősen csökkentve a felhasználók villamosenergia-költségeit és CO2-kibocsátását. Kínában gyökerező gyártóként az USUNE ragaszkodik a zöld koncepcióhoz fejlesztését, folyamatosan optimalizálja a terméktervezést, és elősegíti az energiaipar fenntartható fejlődését.

Alkalmazási forgatókönyvek

1. Városi és vidéki villamosenergia-hálózat korszerűsítése: javítja az elektromos hálózat stabilitását és hatékonyságát, megoldja a elégtelen áramellátás és magas energiafogyasztás.

2. Ipari és bányászati vállalkozások: kielégíti a nagy teljesítményű, stabil tápegység iránti keresletet, ellenáll a kemény környezetekben, és biztosítja a termelő berendezések működését.

3. Moduláris és előregyártott alállomások: Kompakt szerkezet, kényelmes telepítés és karbantartás, csökkenti a földterületet terület és építési költségek.

Műszaki paraméterek

10kV-os S11 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Megjegyzés: Az 500 kVA és az alatti névleges teljesítményű transzformátorok esetében a terhelési veszteség a rámpa felett a táblázatban vonatkozik a Dyn11 csatlakozási csoport, és a rámpa alatti terhelési veszteség az Yyn0 csatlakozási csoportra vonatkozik.

10kV-os S13 sorozatú háromfázisú ol-merített elosztó transzformátor

10kV-os S14 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. Ön gyári vagy kereskedelmi vállalat?

Gyári, garantálni tudjuk, hogy az ár ésszerű és versenyképes.

2. Mikor kaphatom meg az árat?

Általában 24 órán belül árajánlatot adunk a megkeresés beérkezése után.

3. Nyomtathatjuk-e logónkat és cégnevünket a termékekre?

Igen, természetesen elfogadjuk az OEM-et.

4. Mennyi az átfutási idő?

Az átfutási idő a megrendelt mennyiségtől függ, általában a fizetés kézhezvételétől számított 15-20 napon belül.

5. Milyen a minőség-ellenőrzési folyamata?

Minden terméket a tartozékoktól kezdve megvizsgálunk, és indulás előtt rutin tesztekkel végezzük el gyárunk.

6. Hogyan lehet megoldani az értékesítés utáni minőségi problémákat?

Készítsen fényképeket vagy videót a minőségi problémákról, és küldje el nekünk ellenőrzésre és megerősítésre, és mi elkészítjük a elégedett megoldást az Ön számára 1-3 napon belül.

7. Mennyi a jótállási idő?

12 hónap a szállítás dátumától számítva.

8. Miért válassz minket?

● Több mint 14 éve szakosodunk erre a területre, és egy tapasztalt K+F csapatunk végzi a tervezést. és fejlesztési munka minden projekthez az ügyfél speciális igényei alapján.
● Rendkívül szigorú minőségellenőrzési eljárást alkalmazunk az alkatrészektől a késztermékekig.
● Állandó gyártási időszak 15-20 napon belül.
● Teljes körű vizsgálati jelentésekkel rendelkezünk a termékekhez.
● Egylépéses megoldás biztosított.
