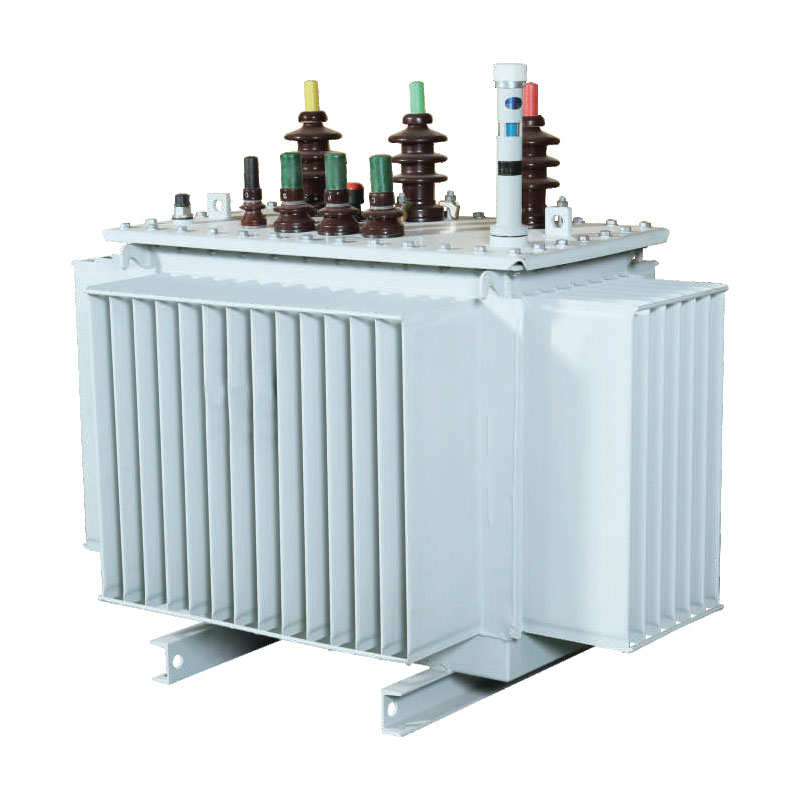

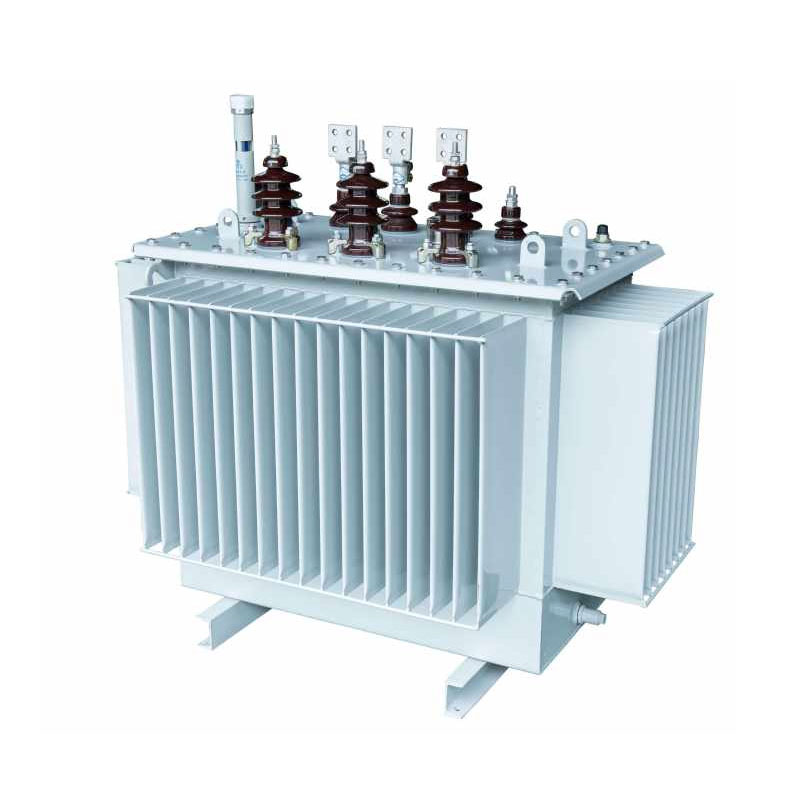

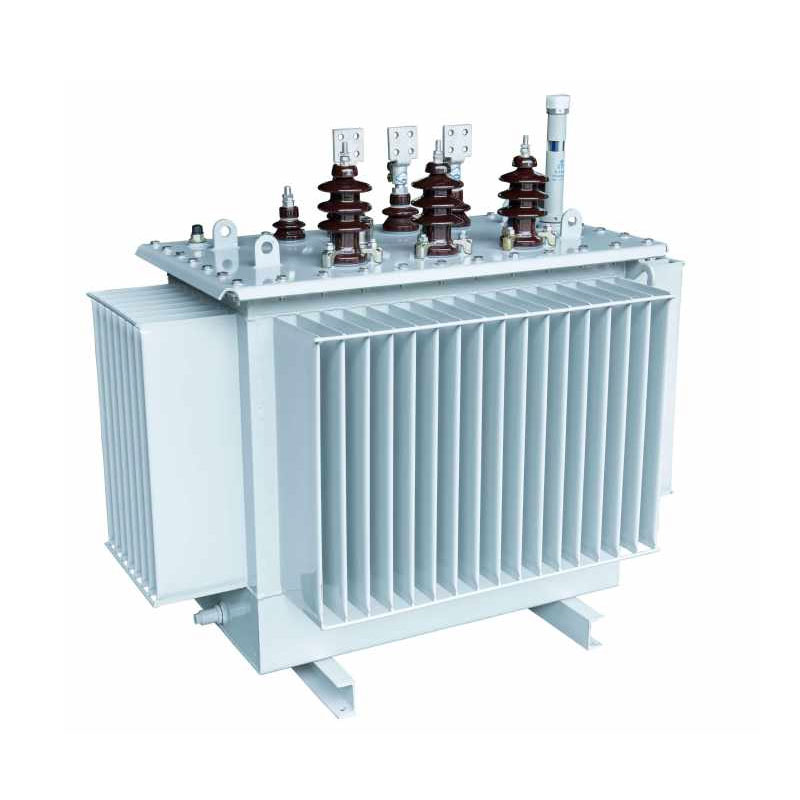

2500 KVA folyadékba merülő elosztó transzformátorok

10 kV-os, 20 kV-os és 36 kV-os középfeszültségű elosztási alkalmazásokhoz optimalizálva, Usune 2500 kVA folyadék merülő elosztás a transzformátorok egyenlő oldalú háromszög alakú 3D tekercsmag-szerkezettel különböznek a hagyományos egymásra helyezett modellektől, hatékonyabb mágneses áramköri rendszert eredményezve. A kialakítás hézagmentes mágneses áramkört ér el, egyenlő és Minimális úthossz mindhárom fázisban, jelentősen csökkentve az üresjárati veszteségeket és az üzemi zajt, miközben biztosítja nagy pontosságú háromfázisú egyensúly és harmadharmonikus elnyomás. Érett olajba merült szigeteléssel kombinálva technológia és ipari minőségű korróziógátló kialakítás, a transzformátorok alkalmazkodnak az összetett működési feltételekhez és teljes mértékben megfelelnek a modern intelligens hálózatok szabványosítási követelményeinek.

Az ipari szabványok szigorú betartásával gyártott és tesztelt transzformátorok alkalmasak a hálózat bővítésére városi és vidéki területeken, valamint ipari és bányászati vállalkozások áramellátása. Zökkenőmentesen integrálódnak a kombinált transzformátorok és előregyártott alállomások, amelyek nagy alkalmazási sokoldalúságot és magas működőképességet kínálnak stabilitás.

Alapvető szerkezeti jellemzők és műszaki előnyök

1. Optimalizált magszerkezet: Alacsony veszteség és alacsony zajszint

A mag nagy áteresztőképességű, alacsony hiszterézisű szemcseorientált szilíciumacél lemezeket használ. Ezek precíziós vágásúak német GEORG keresztvágó berendezéssel és 45°-os varratmentes csatlakozási eljárással összeszerelve. A lapok egymásra vannak rakva többlépcsős kör keresztmetszetet alkotnak, teljesen kiküszöbölik a mágneses szivárgást és a légrés veszteségeket. Ezt hatékonyan csökkenti az üresjárati áramfogyasztást és a működési zajt, biztosítva a mágneses áramkör hosszú távú stabilitását és egyenletes teljesítmény.

2. Nagy szilárdságú tekercs kialakítás kiváló rövidzárlati ellenállással

A 2500 kVA-s folyadékmerített elosztó transzformátorok differenciált tekercskonfigurációval rendelkeznek: a nagyfeszültségű a tekercs hengeres szerkezetű, míg a kisfeszültségű tekercs hengeres és fóliás típusú közül választhat szerkezetek. Ez a kialakítás jelentősen növeli a berendezés rövidzárlati és mechanikai hatásokkal szembeni ellenállását stabilitás, hatékonyan megakadályozza a tekercs deformációját vagy a hirtelen rácszárlat okozta károsodást. Ráadásul azt optimalizálja a mágneses tér eloszlását, hatékonyabb mágneses áramkör működést és nagyobb összteljesítményt biztosítva átviteli hatékonyság.

3. Ipari minőségű tartály, amely nagy tartósságot és sokoldalúságot kínál

A tartály nagy pontosságú hidegen hengerelt acéllemezekből készül, speciális GEORG hullámkartonra gyártva. tartály gyártósor. A felület petrolkémiai minőségű korróziógátló bevonattal van ellátva, amely ellenáll az olajnak, vegyszerek és oxidáció, így alkalmas kemény ipari környezetben és kültéri üzemi körülmények között is. A A hullámos szerkezet hatékony hőelvezetést biztosít, miközben alkalmazkodik a hőtáguláshoz és -összehúzódáshoz a szigetelőolaj működése közben. A teljesen zárt kialakítás elszigeteli az egységet a levegőtől, jelentősen lelassítva a a szigetelőolaj öregedését és a berendezés teljes élettartamának meghosszabbítását.

4. A biztonságos és stabil működést biztosító A osztályú szigetelőszerkezet

A berendezés A osztályú szigetelési rendszert alkalmaz koncentrikus nagy- és kisfeszültségű tekercselrendezéssel; a Az inter-coil gap olyan szerkezetet használ, amely a kartonpapír hüvelyeket kis olajrés korlátokkal kombinálja. Ez a réteges A szigetelési kialakítás egyenletesen osztja el az elektromos térfeszültséget, és hatékonyan növeli az általános szigetelési szilárdságot megakadályozza a szigetelés meghibásodását és a kisülési hibákat, ezáltal biztosítva a biztonságos, hosszú távú működést mindkét névleges érték mellett és részterhelési feltételek.

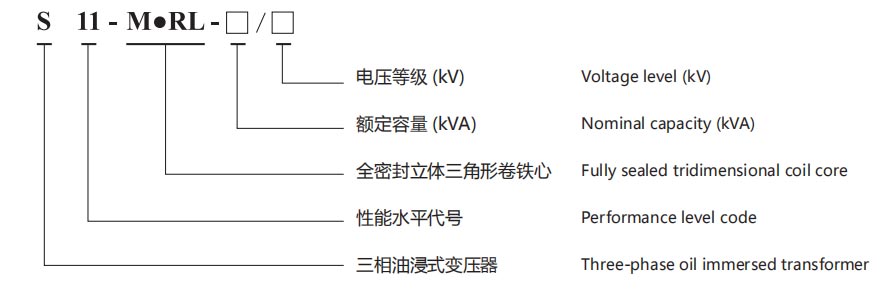

Terméktípus

Energiatakarékosság és gazdasági előnyök

Az Usune 2500 kVA folyadékmerítésű elosztó transzformátor jelentős energiamegtakarítási előnyöket kínál, hatékonyan a vállalkozások működési költségeinek és szén-dioxid-kibocsátásának csökkentése. Az alábbi alapvető haszon számítási képletek lehetővé teszik a gazdasági és környezeti érték pontos számszerűsítéséhez:

1. Éves villamosenergia-költség képlete: Éves villamosenergia-költség (CNY/év) = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlag Terhelési tényező)²] × 365 nap × 24 óra × Villamosenergia ár
2. Szén-kibocsátási képlet: Éves CO₂-kibocsátás = [terhelés nélküli veszteség (kW) + terhelési veszteség (kW) × (átlagos terhelési tényező)²] × 365 nap × 24 óra × szén-dioxid-kibocsátási tényező (kg-CO₂/kWh)

Az azonos kapacitású hagyományos transzformátorokhoz képest ez a termék alacsonyabb üresjárati és terhelési veszteséggel rendelkezik. A hosszú távú működés folyamatosan csökkenti az áramköltségeket és csökkenti a szén-dioxid-kibocsátást, igazodva a „Dual Carbon”-hoz. politikák és vállalati zöld termelési szabványok, miközben kiemelkedő gazdasági és környezeti előnyöket biztosít.

Műszaki paraméterek

10kV-os S11 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Megjegyzés: Az 500 kVA és az alatti névleges teljesítményű transzformátorok esetében a terhelési veszteség a rámpa felett a táblázatban vonatkozik a Dyn11 csatlakozási csoport, és a rámpa alatti terhelési veszteség az Yyn0 csatlakozási csoportra vonatkozik.

10kV-os S13 sorozatú háromfázisú ol-merített elosztó transzformátor

10kV-os S14 sorozatú háromfázisú olajmerítésű elosztó transzformátor

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási eset

2025-ben nyolc darab Usune 2500 kVA 10 kV-os, folyadékkal merített elosztó transzformátort sikeresen telepítettek egy kulcsban. városi-vidéki hálózat felújítási projekt Shouguangban, Shandongban. Ezek az egységek táplálják a modern mezőgazdasági üvegházakat, ipari parkok és lakóterületek – olyan alkalmazások, amelyek szigorú szabványokat követelnek meg a berendezések stabilitását és energiáját illetően hatékonyság és környezeti alkalmazkodóképesség.

Az üzembe helyezést követően az előregyártott alállomási egységek egész évben stabilan üzemeltek meghibásodás nélkül. A mért működési zaj 55 dB alatt maradt, a háromfázisú kiegyensúlyozatlanság kevesebb, mint 1%, a harmadharmonikus elnyomás a teljesítmény kiváló volt. Az általuk lecserélt hagyományos transzformátorokhoz képest a projekt 17,8%-os csökkenést ért el teljes veszteséget, és több mint 260 000 CNY-t takarított meg az éves villamosenergia-költségen. A teljesen zárt tartály kialakítása kiküszöböli a problémákat a szigetelő olaj öregedésével és szivárgásával kapcsolatos; a nulla meghibásodás nélküli éves teljesítmény teljes mértékben igazolja a termék stabilitását és energiatakarékossági előnyök városi-vidéki hálózati környezetben.

GYIK

1. kérdés: Milyen feszültségszinteket és alkalmazási forgatókönyveket alkalmaznak az Usune 2500 kVA folyadékkal merített elosztó transzformátorai támogatást?

A termékcsalád 10 kV, 20 kV és 36 kV középfeszültségű szinteket fed le, így alkalmas városi-vidéki hálózatra felújítások, ipari és bányászati vállalkozások, kereskedelmi parkok és lakossági áramellátási forgatókönyvek. A kombinált transzformátorok és előregyártott alállomások esetében speciális optimalizációkat hajtottak végre, lehetővé téve hogy megfeleljenek a kültéri környezet, a zord ipari körülmények és a beépítési és üzemeltetési követelményeknek kompakt városi elosztóhelyek.

2. kérdés: Melyek ennek a terméknek az alapvető előnyei az azonos kapacitású hagyományos transzformátorokhoz képest?

Három alapvető előnye van: Először is, hézagmentes, háromdimenziós sebmagszerkezetet használ, ami kisebb veszteség és zaj, valamint kiegyensúlyozottabb és stabilabb háromfázisú tápellátás. Másodszor, az optimalizált tekercs ill A tartályszerkezetek kiváló rövidzárlat- és korrózióállóságot biztosítanak, ami alacsonyabb berendezés meghibásodási arányt eredményez. Harmadszor, a teljesen tömített, légszigetelt kialakítás lelassítja a szigetelőolaj öregedését, több mint meghosszabbítva az élettartamot. 20%-kal a hagyományos berendezésekhez képest, és csökkenti a hosszú távú üzemeltetési és karbantartási költségeket.

3. kérdés: Milyen előnyökkel jár a 2500 kVA-s folyadékbe merülő elosztó transzformátorok energiatakarékossága és szén-dioxid-csökkentése tényleges működésben mutatják be?

A termék minimálisra csökkenti az üzemi veszteségeket a forrásnál az optimalizált mágneses áramkörök és a szerkezeti kialakítás révén; a mért üresjárati és terhelési veszteségek felülmúlják a nemzeti szabványoknak megfelelő hagyományos berendezésekét. alapján szabványosított energiafogyasztási és szén-dioxid-kibocsátási képletek, a hosszú távú működés következetesen csökkenti a villamos energiát költségek a vállalkozások számára. Ezenkívül a csökkentett energiaveszteség közvetlenül csökkenti a szén-dioxid-kibocsátást az áramellátási oldalon, elősegíti a zöld, alacsony szén-dioxid-kibocsátású korszerűsítéseket a hálózati projektek és a gyártó vállalatok számára, ezáltal mindkettőt megvalósítva gazdasági és környezeti érték.
