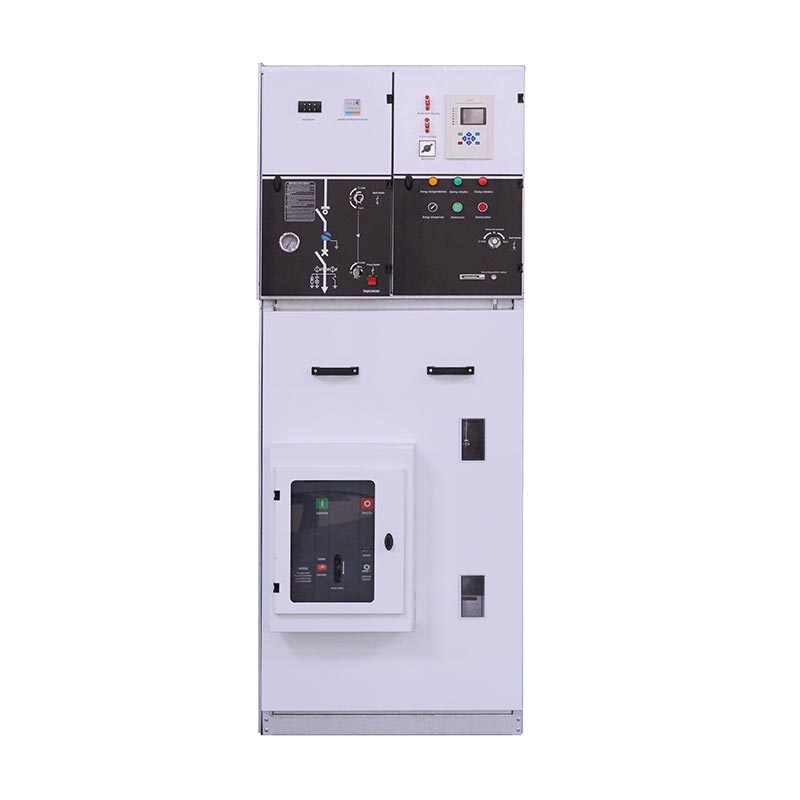

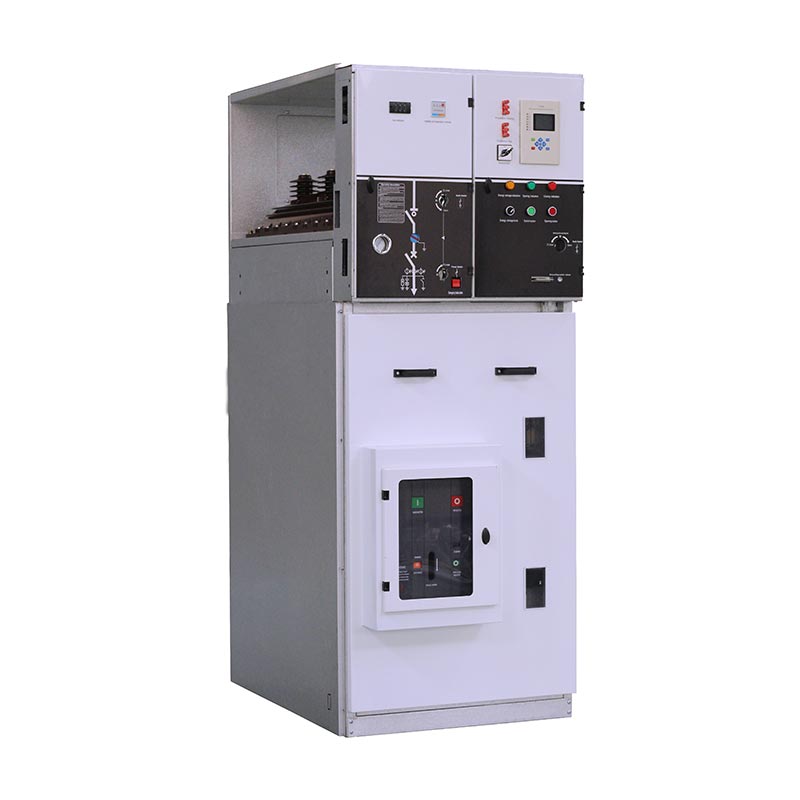

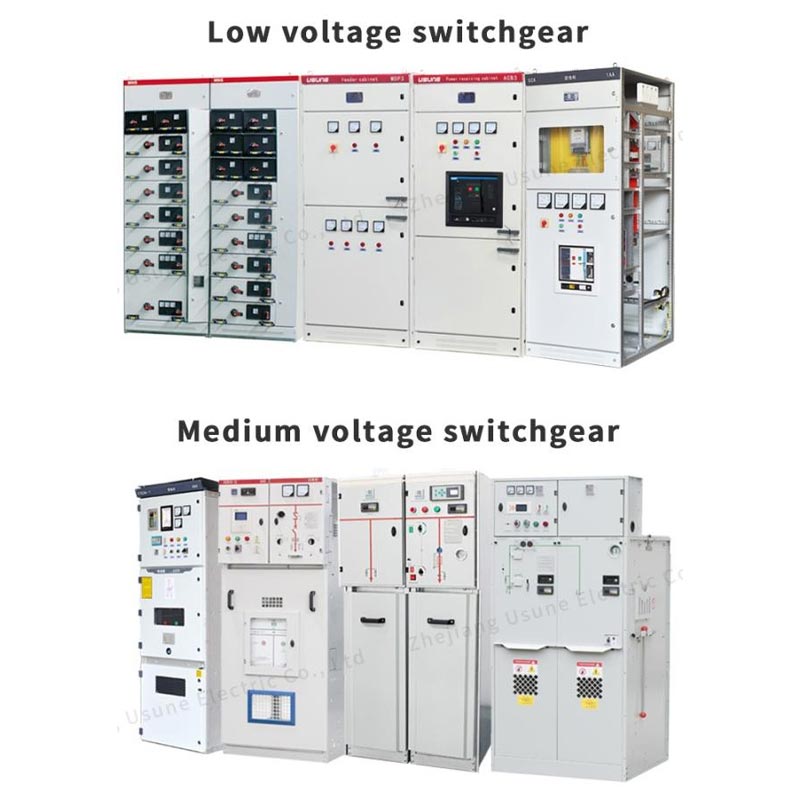

Gyűrűs főegység megszakítóval

Az USUNE XGN15 sorozatú gyűrűs főegység megszakítóval egy kompakt, méretezhető, fémburkolatú kapcsolóberendezés tervezett az áramelosztás automatizálásához. A teljes szekrény légszigetelési technológiát alkalmaz, kiegyensúlyozó biztonsági és tömörség, így alkalmas különféle zárt terek telepítési forgatókönyveire. Egyszerű felépítése és rugalmas működése jelentősen csökkenti a helyszíni építési és az azt követő karbantartási nehézségeket, javítva az áramelosztást működési hatékonyság.

A USUNE széleskörű tapasztalattal rendelkező professzionális gyártóként teljes kutatás-fejlesztési, gyártási és gyártási tevékenységgel rendelkezik tesztelés rendszer. Az XGN15 sorozat termékei önállóan, saját gyárban készülnek, minden lépéssel a nyerstől anyagokat késztermékekre, szigorúan betartva a nemzetközi szabványokat, hogy biztosítsák az állandó és stabil termékminőséget.

Alapkonfiguráció és műszaki előnyök

1. Főkapcsoló konfigurációja

A sorozat főkapcsolója, a gyűrűs főegység megszakítóval, egy SF6 terheléskapcsoló, függetlenül az USUNE által gyártott, olyan előnyöket kínálva, mint a hosszú élettartam, a stabil teljesítmény és az alacsony karbantartási költségek. Ez korszerű vákuum-megszakítókkal is felszerelhető a felhasználói igényeknek megfelelően, tovább javítva a a berendezés megszakítóképessége és védelmi szintje, alkalmazkodva a különböző áramelosztási forgatókönyvekhez.

2. Üzemmódok és automatizálási szint

A főkapcsoló kézi és elektromos üzemmódokat is támogat, hogy alkalmazkodjon a különböző helyszíni működéshez követelményeknek. Felszerelhető FTU és RTU eszközökkel, tökéletesen kielégítve a „négy távoli” követelményt (távirányító vezérlés, távjelzés, távmérés és távbeállítás) áramelosztási automatizálás, megvalósítása az áramelosztó rendszer intelligens felügyelete és irányítása, valamint az alapok lefektetése intelligens az elektromos hálózat korszerűsítése.

3. Fejlett technológia

Alkalmazások A fejlett érzékelési technológiát és a legújabb védelmi reléket integrálva pontosan tudja figyelni A berendezés valós időben üzemel, gyorsan reagál a rendellenes körülményekre, és biztosítja az áramellátás biztonságát elosztó rendszerek és berendezések. A könnyű és rugalmas összeszerelési séma alkalmazása csökkenti a szállítást és telepítési nehézségek, miközben megkönnyíti a későbbi karbantartást és bővítést, megfelelve a folyamatosan változó teljesítménynek a piac elosztási igényeit.

Alkalmazás

A gyűrűs főegység megszakítóval 50/60 Hz-es, 12-36 kV-os áramrendszerekhez alkalmas, és széles körben használják ipari valamint a polgári áramkábel-gyűrűhálózatok és tápellátási terminálok. Professzionális áramelosztó berendezésként szállító, Az USUNE optimalizálta a terméktervezést, így különösen alkalmas a következő forgatókönyvekre:

- Városi lakossági áramelosztás, kis alállomások, kapcsolóállomások és előregyártott alállomások;
- Ipari és bányászati ​​vállalkozások, bevásárlóközpontok, repülőterek, metrók ​​és más nyilvános helyek;
- Új energiamezők, például szélenergia-termelés;
- Kulcsfontosságú nyilvános létesítmények, például kórházak, stadionok, vasutak és alagutak.

Kínában a megszakítóval ellátott gyűrűs főegységet széles körben használják különböző városi és vidéki elektromos hálózatokban felújítása projekteket, amelyek következetes dicséretet kapnak a felhasználóktól stabil teljesítményéért és megbízható minőségéért.

Működő állapot

- Magasság ≤1000 mm
- Környezeti hőmérséklet: 45 ℃ ~ -35 ℃, maximális hőmérséklet különbség ≤ 25 ℃
- Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot
- Az átlagos havi relatív páratartalom nem haladja meg a 90%-ot
- Szeizmikus kapacitás: a szeizmikus intenzitás nem haladja meg a 8 fokot
- Nincs heves vibráció és ütés, tűz, vegyi korrózió, robbanásveszélyes mező

Műszaki paraméterek

Ház konfigurációs paramétere

Bejövő LBS

Trafo védelmet

Mérés

Cbog w/.meter

Cb kimenő

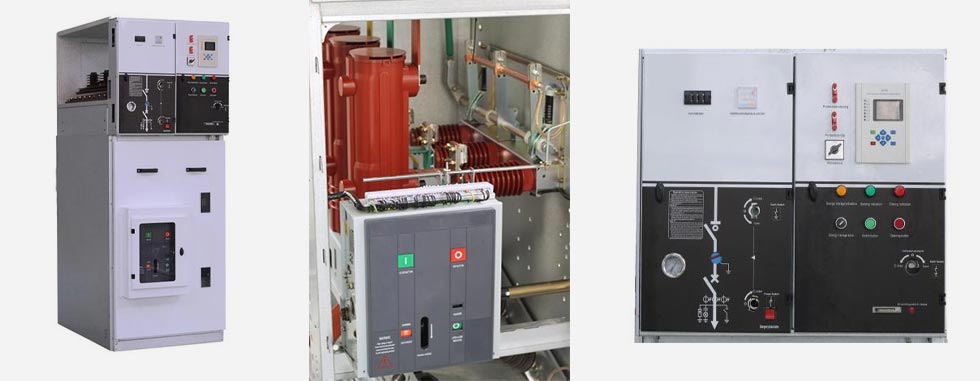

A kapcsolóberendezés felépítése és konfigurációja

Működési mechanizmus

(1) Kétfunkciós egyrugós működtető mechanizmus: K típusú

A kapcsolási funkció önállóan működtethető karral vagy motorral.
A földkapcsoló funkció önállóan nyit és zár egy kezelőkar segítségével, és a működési energia az nyomórugó biztosítja, amely elengedve zárja vagy leválasztja az érintkezőt.

(2) Kettős funkciójú kettős rugós működtető mechanizmus: A típus

A kapcsolási funkciót önállóan egy kar vagy motor működteti, a működési energiát pedig a nyomórugó, amely elengedve zárja az érintkezőt. Független nyitás és zárás gombbal (0) vagy kioldóegység vagy söntkioldó berendezés.
A földkapcsoló funkció kezelőkarral önállóan működik és az üzemi energiát a nyomórugó, amely elengedve zárja vagy leválasztja az érintkezőt.

① Gyűjtősín szoba
② Főkapcsoló
③ Kábelszoba
④ Működési mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőterem

A teljes kapcsolószekrény két felső és alsó részre osztható, a szekrény felső egysége a busz helyiség, terheléskapcsoló, kezelőhelyiség és kisfeszültségű helyiség, valamint az alsó egység el van választva a kábeltől szoba. A teljes felső egység cserélhető.

◇ Sínek szoba

A gyűjtősín helyiség a szekrény felső részén található. A gyűjtősín helyiségben a fősínek össze vannak kötve együtt, és végigfutja a kapcsolóberendezések egész sorát.

◇ Terhelés-megszakító kapcsoló

A kapcsolóterem SFG típusú kén-hexafluorid terheléskapcsolóval van felszerelve. A terheléskapcsoló héja készül -ból epoxigyanta öntött, kén-hexafluorid (SF6) gázzal töltve szigetelő közegként, és a héjat mellékeljük -val egy megfigyelő lyuk. A kapcsolószoba felszerelhető SF6 gázsűrűség mérővel vagy gázsűrűség riasztóérintkezővel az ügyfél igényei szerint.

◇ Kábelszoba

A terhelő kapcsolószekrényhez tágas kábelhelyiség tartozik, mely elsősorban kábelcsatlakozásra szolgál, hogy egymagos ill háromeres kábelek csatlakoztathatók a legegyszerűbb árnyékolatlan kábelfej segítségével, és elegendő hely is befogadni villámhárító, áramváltó, alsó földkapcsoló és egyéb alkatrészek. A szabványos kialakítás szerint a A szekrényajtóban van egy megfigyelő ablak és egy biztonsági retesz. Kábeltér fenéklemez tömítőfedéllel és megfelelő méretű kábelbilincs tartókonzollal. A kábeltér alsó lemeze és ajtókerete eltávolítható megkönnyíti kábel szerelés.

◇ Működési mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőterem

A reteszelt mechanizmusszoba vezérlőpultként is funkcionál. A kisfeszültségű helyiség rugós működtetésű mechanika helyzetjelzővel és mechanikus reteszelő berendezéssel, és felszerelhető segédberendezéssel is érintkezők, kioldó tekercsek, vészkioldó mechanizmusok, kapacitív élő kijelzők, kulcsos zárak és elektromos működtető eszközök. at ugyanakkor az alacsony nyomású kamratér vezérlőhurokkal, mérőkkel és védőrelékkel is felszerelhető, és a 750 mm széles szekrényben két egyforma alacsony nyomású kamra található a további tartozékok számára.

A megszakítókkal felszerelt gyűrűs hálózati szekrény főként a gyűrűhálózat fő tápegysége áramellátó rendszer, a készenléti tápegység bejövő vonali szekrénye és a középső szekció szekrénye kettős áramellátó rendszer.

◎ Az XGN15 V modulgyűrűs szekrény tartalma:

(1) Vákuumos megszakító
(2) Kén-hexafluorid megszakító
(3) Mechanizmus és reteszelés
(4) Földelő kapcsoló

◎ A telepítés módja

Elöl fix, oldalra/oldalra szerelt fix

◎ Fő szerkezet

(1) Felülről lefelé a műszerhelyiség, buszterem, terhelési (szigetelő) kapcsoló helyiség, megszakító helyiség, kábel szoba.
(2) A CT, PT, villámhárító, földelő kapcsoló és relévédő eszköz a felhasználónak megfelelően konfigurálható igényeinek.
(3) A megszakító és a terhelés (leválasztó) kapcsoló reteszelhető.

Működési leírás

1. A fogantyú kezelése: A kapcsolóberendezés előtt állva tartsa fel a fogantyú tetejét és nyomja előre, a másikat kezében a fogantyú végét tartva forgatni.
2. Győződjön meg arról, hogy a szekrény ajtaja megfelelően be van csukva a tápellátás előtt, vagy le van választva a földelésről.
3. A kapcsoló nyomásmérőjét ellenőrizni kell a be- és kikapcsolás előtt.

Kapcsolja be

1.Győződjön meg arról, hogy a szekrény ajtaja zárva van. Illessze a fogantyút a felső működtető nyílásba, és forgassa el az óramutató járásával ellentétes irányba 180°-kal, amíg az elválasztófék hangját nem hallja. A panel központi jelzőfénye a helyén van; az alsó ajtó az zárva és a földelő kapcsoló ki van kapcsolva.

2. Illessze be a kezelőkart az alsó kezelőnyílásba, és forgassa el az óramutató járásával megegyezően 180°-kal, amíg hallja a zárást. hang; a panel központi jelzője a D helyzetben van; a kapcsoló be van kapcsolva, majd a tápellátás működik elkészült.

Kapcsolja ki

1. Kapcsolja ki: Helyezze be a kezelőkart az alsó kezelőnyílásba, és forgassa el az óramutató járásával ellentétes irányba 180°-kal, amíg hallani nem lehet a elválasztó fékhang (közvetlen használat gomb, ha van gomb); a panel közepe a pozícióban van, majd a kapcsolót kikapcsolva lesz.

2.Ellenőrizze, hogy az élőkép ki van-e állítva, hogy a kábelszoba elektromosan semleges legyen; helyezze be a működtetőt fogantyú a felső kezelőnyílásba, és az óramutató járásával megegyező irányban forgassa el 180°-kal, amíg meg nem hallja a záró hangot; a panel a helyén van, és az alsó ajtó ki van nyitva; a földelő kapcsoló zárva van, majd áramkimaradás működését elkészült.

Szállítás és tárolás

Ha a kapcsolószekrény az alsó lemezre van rögzítve, akkor targoncával lapátolható. Amikor nincs rögzítve a alsó lemez, a kapcsolószekrényt egy egészben fel kell emelni vagy szállítani, de függőlegesen kell szállítani idő és nem szabad felborítani, nehogy megsérüljenek a szekrényben lévő alkatrészek. Kapcsolóberendezés (akár külsővel is csomagolás) nem szabad hosszú ideig kint tárolni.

Karbantartás

◇ A gyűrűs szekrény normál körülmények között három évig karbantartásmentes.

◇ A terheléskapcsoló egyrugós és kétrugós működési mechanizmusai karbantartást nem igényelnek, és nem bármilyen kenést igényelnek.

◇ A relévédő berendezést a gyártó követelményei szerint ellenőrizni kell, mielőtt behelyezik működését.

◇ A gyűrűs hálózati szekrény karbantartási ciklusa általában évente egyszer, és speciális karbantartási intézkedésekre van szükség a következőképpen kell végrehajtani:

(1) Húzzon meg minden elektromos csatlakozást (fő busz, kapcsolók, kábelek, mérőműszerek) a a telepítési útmutató követelményeit.
(2) Porszívózza fel az összes alkatrészt (főkapcsoló, segédkapcsoló, kioldó mechanizmus, motor stb.) és a vezető megjelenését ellenőrzés.
(3) Végezzen egyszeri zárási/nyitási műveletet az összes kapcsolón, beleértve a földkapcsolót is.
(4) Kapcsolja be a segédvezérlő tápellátását (ne adjon jelet a távirányítónak) egy elektromos szekvenciális kapcsoláshoz működését.

Rendeljen árut

A következő dokumentumokat és mellékleteket a kapcsolószekrény elhagyásakor adjuk át gyár:

◇ Termékminősítési tanúsítvány
◇ A termék használati útmutatója
◇ Termékmérnöki tervezési adatok
◇ Kapcsolószekrény tartozékok:
◇ Minden szerelési kombináció terheléskapcsoló működtető fogantyúval van felszerelve.

A felhasználóknak a következő információkat kell megadniuk a termékek megrendelésekor:

◇ Főáramkör huzalozási sémája és speciális műszaki követelmények
◇ A kapcsolóberendezés beépítési terve.
◇ A kapcsolószekrény alkatrészeinek modellspecifikációi és a segédhurok, a vezérlőkör sematikus diagramja (ha szükséges)
◇ Egyéb különleges írásbeli információigények.

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. Ön gyári vagy kereskedelmi vállalat?

Gyári, garantálni tudjuk, hogy az ár ésszerű és versenyképes.

2. Mikor kaphatom meg az árat?

Általában 24 órán belül árajánlatot adunk a megkeresés beérkezése után.

3. Nyomtathatjuk-e logónkat és cégnevünket a termékekre?

Igen, természetesen elfogadjuk az OEM-et.

4. Mennyi az átfutási idő?

Az átfutási idő a megrendelt mennyiségtől függ, általában a fizetés kézhezvételétől számított 15-20 napon belül.

5. Milyen a minőség-ellenőrzési folyamata?

Minden terméket a tartozékoktól kezdve megvizsgálunk, és indulás előtt rutin tesztekkel végezzük el gyárunk.

6. Hogyan lehet megoldani az értékesítés utáni minőségi problémákat?

Készítsen fényképeket vagy videót a minőségi problémákról, és küldje el nekünk ellenőrzésre és megerősítésre, és mi elkészítjük a elégedett megoldást az Ön számára 1-3 napon belül.

7. Mennyi a jótállási idő?

12 hónap a szállítás dátumától számítva.

8. Miért válassz minket?

● Több mint 14 éve szakosodunk erre a területre, és egy tapasztalt K+F csapatunk végzi a tervezést. és fejlesztési munka minden projekthez az ügyfél speciális igényei alapján.
● Rendkívül szigorú minőségellenőrzési eljárást alkalmazunk az alkatrészektől a késztermékekig.
● Állandó gyártási időszak 15-20 napon belül.
● Teljes körű vizsgálati jelentésekkel rendelkezünk a termékekhez.
● Egylépéses megoldás biztosított.
