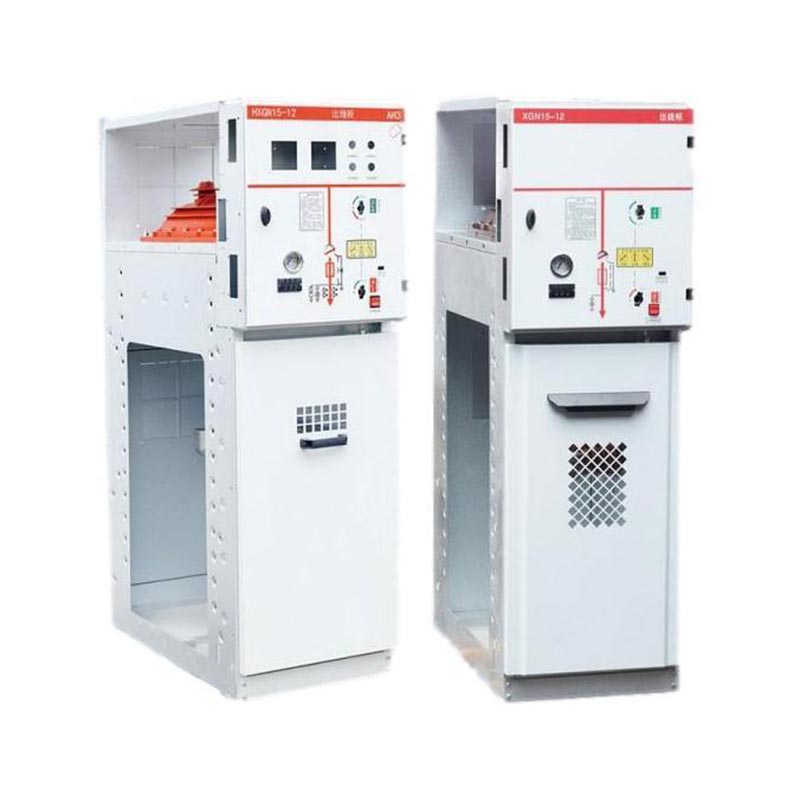

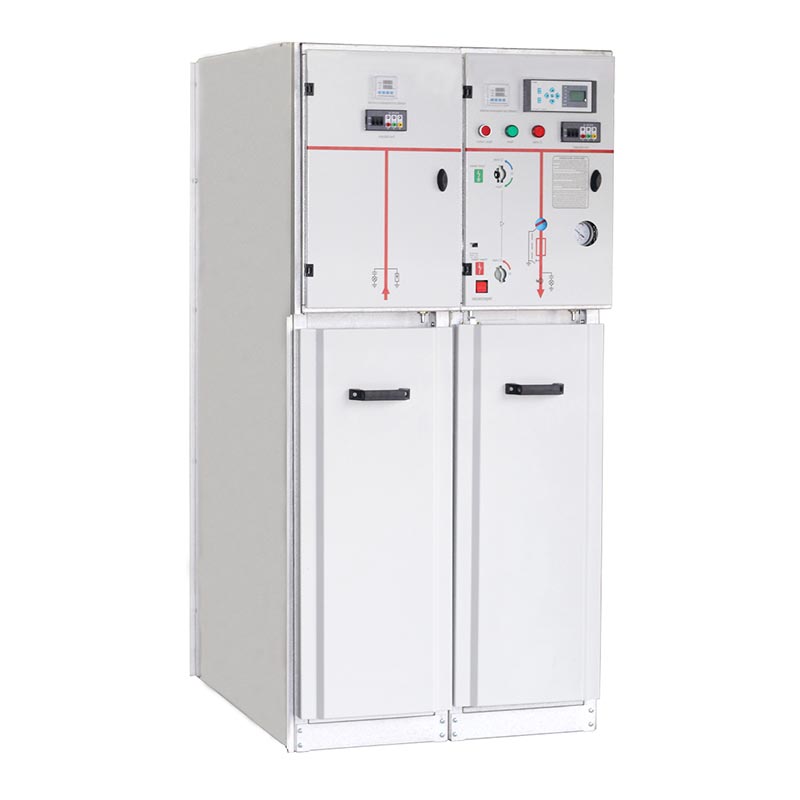

630a Sf6 Ring főegység

Az USUNE 630a Sf6 Ring főegység egy nagy teljesítményű középfeszültségű áramelosztó berendezés, függetlenül amelyet a Zhejiang Yousi Electric Co., Ltd. fejlesztett és gyártott (egy professzionális gyártó, amely integrálja a K+F-et, elektromos berendezések gyártása és értékesítése). Ez a termék doboz típusú, rögzített fém zárt szerkezettel rendelkezik, felhasználásával SF6 gáz szigetelő és ívoltó közegként. Elsősorban SF6 gázszigetelésű kapcsolóbiztosítókkal van felszerelve szekunder elosztó hálózatokban maximálisan 36 kV névleges feszültséggel és 630 A névleges árammal, tökéletesen adaptálható AC 50/60Hz-es energiaellátó rendszerek tápellátási követelményeihez.

Kína elektromos berendezésiparának vezető beszállítójaként az USUNE kiváló minőségű gyártási filozófiát követ. Ezt a 630A SF6 gyűrűs főegységet a vállalat szabványosított gyárában gyártják, ahol szigorú minőségellenőrzés zajlik. a teljes folyamat során az alkatrészektől a késztermékig megvalósítva, biztosítva a termék megbízhatóságát és következetesség.

A termék fő jellemzői

1. Kompakt és könnyű kialakítás

A 630a SF6 gyűrűs főegység kompakt szerkezetű és könnyű kialakítású, hatékonyan megtakarítva a telepítési helyet valamint a szállítási és telepítési költségek csökkentése. Az epoxigyanta héj szoros tömítést biztosít, így alkalmas helyszűke forgatókönyvekhez, mint például kis géptermek és előregyártott alállomások, javítva a helyszínen alkalmazási rugalmasság.

2. Kiváló szigetelő és ívelnyomó teljesítmény

A zárt burkolat SF6 gázzal van feltöltve, kiváló szigetelést és ívelnyomó teljesítményt biztosítva. Ez az rendkívül ellenáll a nedvességnek és a szennyeződésnek, ami stabil működést tesz lehetővé zord környezetben és szinte karbantartásmentes működés, jelentősen csökkentve a későbbi karbantartási költségeket.

3. Egyszerű kezelés és könnyű telepítés

A 630a SF6 gyűrűs főegység elülső kábelcsatlakozással rendelkezik, minden vezérlőfunkcióval az elülső panelt, leegyszerűsítve a működési folyamatot, valamint megkönnyítve a működést és a hibakeresést. Könnyű és A kompakt kialakítás hatékonyabbá teszi a telepítést, lehetővé téve a gyors telepítést a telepítés után.

4. Bőséges tartozékok

Különböző tartozékok, például relék, transzformátorok és túlfeszültség-levezetők felszerelhetők, hogy megfeleljenek a különböző követelményeknek a különféle áramelosztási forgatókönyvek funkcionális követelményei, javítva a termék alkalmazkodóképességét és praktikumát.

Alkalmazható forgatókönyvek

Az USUNE 630a SF6 gyűrűs főegységet széles körben használják ipari és polgári kábelgyűrűs hálózatokban és tápellátási terminálokban. Különösen alkalmas kis szekunder alállomásokhoz, kapcsolóállomásokhoz, városi lakossági áramelosztáshoz, ipari és bányászati vállalkozások, bevásárlóközpontok, repülőterek, metrók, szélenergia-termelés, kórházak, stadionok, vasutak és más helyszínek, amelyek megbízható áramellátást biztosítanak különféle forgatókönyvekhez.

Üzemeltetési feltételek

A stabil és biztonságos működés érdekében ez a gyűrűs főegység szigorú környezetvédelmi követelményekkel rendelkezik, az alábbiak szerint:

- Magasság: ≤1000 mm
- Környezeti hőmérséklet: -35℃～45℃
- Relatív páratartalom: napi átlag nem haladja meg a 95%-ot; havi átlag nem haladja meg a 90%-ot
- Szeizmikus ellenállás: A szeizmikus intenzitás nem haladja meg a 8 fokot
- Környezeti követelmények: Erős vibrációtól, ütéstől, tűztől, vegyi korróziótól és robbanásveszélytől mentes helyek.

Műszaki paraméterek

A kapcsolóberendezés felépítése és konfigurációja

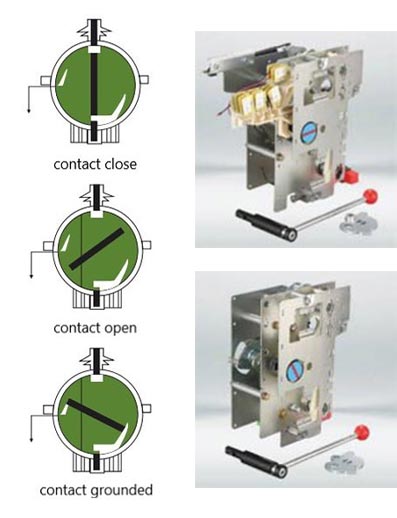

Működési mechanizmus

(1) Kétfunkciós egyrugós működtető mechanizmus: K típusú

A kapcsolási funkció önállóan működtethető karral vagy motorral.
A földkapcsoló funkció önállóan nyit és zár egy kezelőkar segítségével, és a működési energia az nyomórugó biztosítja, amely elengedve zárja vagy leválasztja az érintkezőt.

(2) Kettős funkciójú kettős rugós működtető mechanizmus: A típus

A kapcsolási funkciót önállóan egy kar vagy motor működteti, a működési energiát pedig a nyomórugó, amely elengedve zárja az érintkezőt. Független nyitás és zárás gombbal (0) vagy kioldóegység vagy söntkioldó berendezés.
A földkapcsoló funkció kezelőkarral önállóan működik és az üzemi energiát a nyomórugó, amely elengedve zárja vagy leválasztja az érintkezőt.

(3) Opcionális alkatrészek

Egy elektromos működés: AC 220V 110V; DC 220V 110V
Segédkapcsoló
Egy sönt kioldó tekercs (A típusú mechanizmus): AC 220V 110V; DC 220V 110V
Egy biztosíték biztosítja a kiegészítő visszajelző kapcsolót
Földhiba jelző

Kapcsoló- és biztosítékvédő szekrények

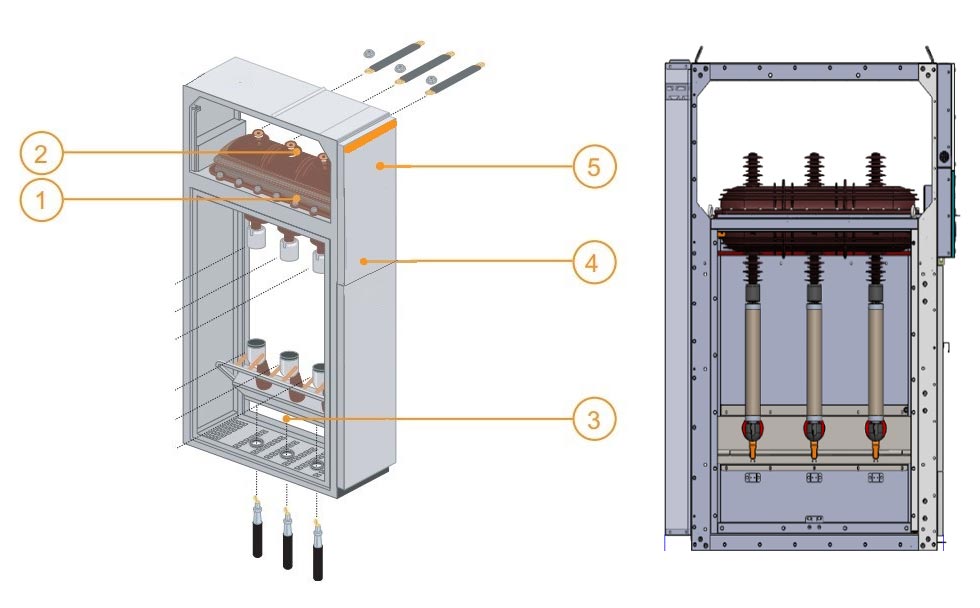

1 Kapcsolóberendezés Kapcsoló és földelőkapcsoló SF6-tal töltött házban.
2 Gyűjtősín ugyanabban a vízszintes síkban, így lehetővé válik a későbbi kapcsolótábla-bővítés és a meglévő berendezésekhez való csatlakoztatás.
3 Elölről elérhető csatlakozás, csatlakozás az alsó kapcsoló és a földelő kapcsoló kapcsaihoz vagy az alsó biztosítéktartóhoz. Ez a rekesz egy földelőkapcsolóval is fel van szerelve a védelmi egységek MV biztosítékai után.
4 A kezelőmechanizmus tartalmazza a kapcsoló és a földelő kapcsoló működtetésére, valamint a megfelelő jelzések működtetésére szolgáló elemeket (pozitív megszakítás).
5 Kisfeszültségű sorkapocs beszerelése (ha van motoropció), kisfeszültségű biztosítékok és kompakt relé eszközök. Ha több helyre van szükség, a panel magassága növelhető.

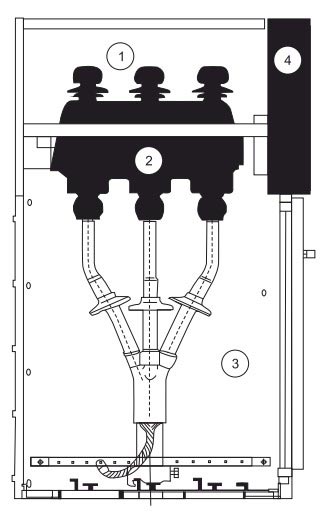

① Gyűjtősín szoba
② Főkapcsoló
③ Kábelszoba
④ Működési mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőterem

A teljes kapcsolószekrény két felső és alsó egységre osztható, a szekrény felső egysége tartalmazza a busz helyiség, terheléskapcsoló, kezelőhelyiség és kisfeszültségű helyiség, valamint az alsó egység el van választva a kábeltől szoba. A teljes felső egység cserélhető.

◇ Sínek szoba

A gyűjtősín helyiség a szekrény felső részén található. A gyűjtősín helyiségben a fősínek össze vannak kötve együtt, és végigfutja a kapcsolóberendezések egész sorát.

◇ Terhelés-megszakító kapcsoló

A kapcsolóterem SFG típusú kén-hexafluorid terheléskapcsolóval van felszerelve. A terheléskapcsoló héja készül epoxigyantából öntött, kén-hexafluorid (SF6) gázzal töltve szigetelő közegként, és a héjat biztosítjuk megfigyelőlyukkal. A kapcsolószoba felszerelhető

SF6 gázsűrűség mérővel vagy gázsűrűség riasztóérintkezővel az ügyfél igényei szerint.

◇ Kábelszoba

A terhelő kapcsolószekrényhez tágas kábelhelyiség tartozik, mely elsősorban kábelcsatlakozásra szolgál, hogy egymagos ill háromeres kábelek csatlakoztathatók a legegyszerűbb árnyékolatlan kábelfej segítségével, és elegendő hely is villámhárító, áramváltó, alsó földkapcsoló és egyéb alkatrészek elhelyezésére szolgál. szerint a szabványos kivitel, a szekrényajtón van egy megfigyelő ablak és egy biztonsági retesz. Kábeltér alsó lemez tömítőfedéllel és megfelelő méretű kábelbilincssel tartókonzollal. Kábeltér fenéklemeze és ajtókerete lehet távolítsa el a kábel beszerelésének megkönnyítése érdekében.

◇ Működési mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőterem

A reteszelt mechanizmusszoba vezérlőpultként is funkcionál. A kisfeszültségű helyiség rugós működtetésű mechanika helyzetjelzővel és mechanikus reteszelő berendezéssel, és felszerelhető segédberendezéssel is érintkezők, kioldó tekercsek, vészkioldó mechanizmusok, kapacitív élő kijelzők, kulcsos zárak és elektromos működtető eszközök. Ugyanakkor az alacsony nyomású kamra terét vezérlőhurokkal, mérőórákkal és védelemmel is fel lehet szerelni relék, a 750 mm széles szekrényben pedig két egyforma alacsony nyomású kamra található a további tartozékok számára.

Ház konfigurációs paramétere

Bejövő LBS

Trafo védelmet

Mérés

Cbog w/.meter

Cb kimenő

Működési leírás

1. A fogantyú kezelése: A kapcsolóberendezés előtt állva tartsa fel a fogantyú tetejét, és nyomja előre, a másik kezével a fogantyú végét tartva forogjon.
2. Győződjön meg arról, hogy a szekrény ajtaja megfelelően be van csukva a tápellátás előtt, vagy le van választva a földelésről.
3. A kapcsoló nyomásmérőjét ellenőrizni kell a be- és kikapcsolás előtt.

Kapcsolja be

1.Győződjön meg arról, hogy a szekrény ajtaja zárva van. Illessze a fogantyút a felső működtető nyílásba, és forgassa el az óramutató járásával ellentétes irányba 180°-kal, amíg meg nem hallja az elválasztófék hangját. A panel központi jelzőfénye a helyén van; az alsó ajtó zárva van és a földelő kapcsoló ki van kapcsolva.
2. Illessze be a kezelőkart az alsó kezelőnyílásba, és forgassa el az óramutató járásával megegyező irányban 180°-kal, amíg meg nem hallja a záró hangot; a panel központi jelzője a D helyzetben van; a kapcsoló bekapcsol, majd a tápellátás befejeződik.

Kapcsolja ki

1. Kapcsolja ki: Helyezze be a kezelőkart az alsó kezelőnyílásba, és forgassa el az óramutató járásával ellentétes irányba 180°-kal, amíg meg nem hallja a elválasztó fékhang (közvetlen használat gomb, ha van gomb); a panel közepe a helyzetben van, majd a kapcsoló kikapcsolva lesz.
2.Ellenőrizze, hogy az élőkép ki van-e állítva, hogy a kábelszoba elektromosan semleges legyen; helyezze be a kezelőkart a felső kezelőnyílásba, és az óramutató járásával megegyező irányban forgassa el 180°-kal, amíg meg nem hallja a záró hangot; a panel a helyén van, és az alsó ajtó nyitva van; a földelő kapcsoló zárva van, majd áramszünet elkészült.

Szállítás és tárolás

Ha a kapcsolószekrény az alsó lemezre van rögzítve, akkor targoncával lapátolható. Amikor nincs rögzítve az aljára lemez, a kapcsolószekrényt egészben fel kell emelni vagy szállítani, de függőlegesen kell szállítani bármikor és nem szabad felborítani, nehogy megsérüljenek a szekrényben lévő alkatrészek. Kapcsolóberendezés (még külső csomagolással is) nem szabad hosszú ideig kint tárolni.

Karbantartás

◇ A gyűrűs szekrény normál körülmények között három évig karbantartásmentes.

◇ A terheléskapcsoló egyrugós és kétrugós működési mechanizmusai karbantartást nem igényelnek, és nem bármilyen kenést igényelnek.

◇ A relévédő berendezést a gyártó követelményei szerint ellenőrizni kell, mielőtt behelyezik működését.

◇ A gyűrűs hálózati szekrény karbantartási ciklusa általában évente egyszer, és speciális karbantartási intézkedésekre van szükség a következőképpen kell végrehajtani:
(1) Húzzon meg minden elektromos csatlakozást (fő busz, kapcsolók, kábelek, mérőműszerek) a a telepítési útmutató követelményeit.
(2) Porszívózza fel az összes alkatrészt (főkapcsoló, segédkapcsoló, kioldó mechanizmus, motor stb.) és a vezető megjelenését ellenőrzés.
(3) Végezzen egyszeri zárási/nyitási műveletet az összes kapcsolón, beleértve a földkapcsolót is.
(4) Kapcsolja be a segédvezérlő tápellátását (ne adjon jelet a távirányítónak) egy elektromos szekvenciális kapcsoláshoz működését.

Rendeljen árut

A következő dokumentumok és mellékletek kerülnek átadásra a kapcsolószekrény gyárból történő elhagyásakor:

◇ Termékminősítési tanúsítvány
◇ A termék használati útmutatója
◇ Termékmérnöki tervezési adatok
◇ Kapcsolószekrény tartozékok:
◇ Minden szerelési kombináció terheléskapcsoló működtető fogantyúval van felszerelve.

A felhasználóknak a következő információkat kell megadniuk a termékek megrendelésekor:

◇ Főáramkör huzalozási sémája és speciális műszaki követelmények
◇ A kapcsolóberendezés beépítési terve.
◇ A kapcsolószekrény alkatrészeinek modellspecifikációi és a segédhurok, a vezérlőkör sematikus diagramja (ha szükséges)
◇ Egyéb különleges írásbeli információigények.

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. Ön gyári vagy kereskedelmi vállalat?

Gyári, garantálni tudjuk, hogy az ár ésszerű és versenyképes.

2. Mikor kaphatom meg az árat?

Általában 24 órán belül árajánlatot adunk a megkeresés beérkezése után.

3. Nyomtathatjuk-e logónkat és cégnevünket a termékekre?

Igen, természetesen elfogadjuk az OEM-et.

4. Mennyi az átfutási idő?

Az átfutási idő a megrendelt mennyiségtől függ, általában a fizetés kézhezvételétől számított 15-20 napon belül.

5. Milyen a minőség-ellenőrzési folyamata?

Minden terméket a tartozékoktól kezdve megvizsgálunk, és indulás előtt rutin tesztekkel végezzük el gyárunk.

6. Hogyan lehet megoldani az értékesítés utáni minőségi problémákat?

Készítsen fényképeket vagy videót a minőségi problémákról, és küldje el nekünk ellenőrzésre és megerősítésre, és mi elkészítjük a elégedett megoldást az Ön számára 1-3 napon belül.

7. Mennyi a jótállási idő?

12 hónap a szállítás dátumától számítva.

8. Miért válassz minket?

● Több mint 14 éve szakosodunk erre a területre, és egy tapasztalt K+F csapatunk végzi a tervezést. és fejlesztési munka minden projekthez az ügyfél speciális igényei alapján.
● Rendkívül szigorú minőségellenőrzési eljárást alkalmazunk az alkatrészektől a késztermékekig.
● Állandó gyártási időszak 15-20 napon belül.
● Teljes körű vizsgálati jelentésekkel rendelkezünk a termékekhez.
● Egylépéses megoldás biztosított.
