A220kV leválasztó kapcsolóegy nagyfeszültségű kültéri leválasztó eszköz, amelyet 220 kV-os váltakozó áramú átviteli alállomásokhoz terveztek. Főleg elektromos áramkörök leválasztására, látható biztonsági lekapcsolási pont biztosítására és a nagyfeszültségű berendezések biztonságos karbantartási műveleteinek biztosítására használják.
Professzionális nagyfeszültségű alállomási berendezések gyártójaként Kínában megbízható, 220 kV-os leválasztó kapcsoló megoldásokat kínálunk, amelyek stabil elektromos teljesítménnyel, erős kültéri alkalmazkodóképességgel és a nemzetközi szabványoknak való megfeleléssel rendelkeznek. A terméket az IEC 62271-102 követelményeinek megfelelően tervezték, és széles körben alkalmazzák az energiaátviteli és elosztó rendszerekben.
Normál működés közben a220kV leválasztó kapcsolófolyamatosan névleges áramot vezet. Ha karbantartásra van szükség, felnyitás után jól látható szigetelőrést hoz létre, amely lehetővé teszi a kezelők számára, hogy biztonságosan ellenőrizzék és javítsák a későbbi elektromos berendezéseket.
A leválasztó kapcsolót üresjárati kapcsolási műveletekre tervezték, és együtt működik megszakítókkal és földelő kapcsolókkal az alállomás üzembiztonságának javítása érdekében.

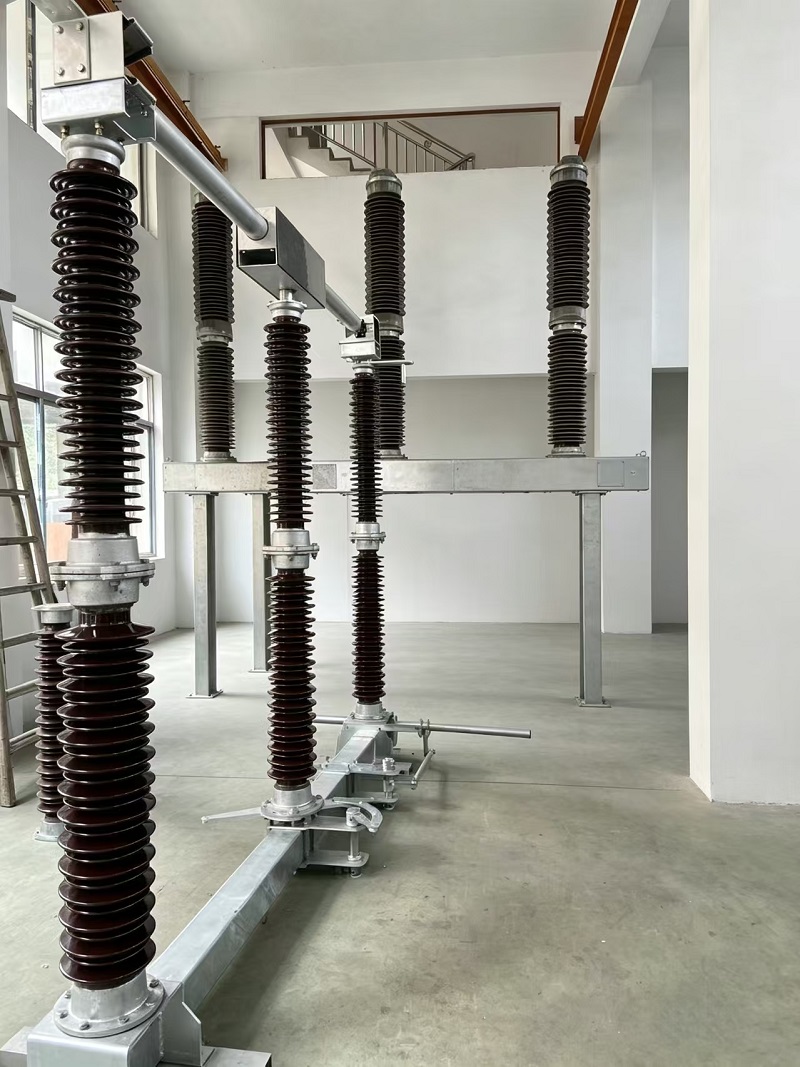

A teljes 220 kV-os szakaszoló háromfázisú főszerkezetből, tartószigetelőkből, vezető rendszerből, acél alapkeretből és motoros működtető mechanizmusból áll. Mindegyik komponens hosszú távú kültéri, nagyfeszültségű működésre van optimalizálva.
A vezető érintkezők nagy sűrűségű ezüstözött rézötvözet anyagok felhasználásával készülnek. Ez a kialakítás hatékonyan csökkenti az érintkezési ellenállást, minimálisra csökkenti a hőmérséklet-emelkedést a folyamatos működés során, valamint javítja az elektromos vezetőképességet és a szolgáltatás megbízhatóságát.
A tartó szigetelők kiváló minőségű alumínium-oxid porcelánból vagy opcionálisan kompozit szilikongumi anyagokból készülnek. A szigetelő szerkezet kiváló elektromos szilárdságot és környezeti ellenállást biztosít, stabil működést biztosítva kültéri alállomásokon.
Az alapkeret tűzihorganyzott acélszerkezettel rendelkezik, amely erős korrózióállósággal rendelkezik. Alkalmas hosszú távú kültéri telepítésre, és segít megőrizni a mechanikai szilárdságot különböző időjárási körülmények között.
A 220 kV-os kültéri megszakító kapcsoló motoros vezérléssel van felszerelve, és kézi vészüzem is rendelkezésre áll. A mechanizmusdoboz IP54-es védettséggel rendelkezik, hogy javítsa a por és víz behatolása elleni védelmet.
A működési mechanizmus segédérintkezőket tartalmaz, amelyek helyzet-visszacsatoló jeleket adnak a távfelügyeleti rendszerek számára. Ez lehetővé teszi a kezelők számára a kapcsolók állapotának hatékony ellenőrzését a modern alállomásokon.
A megszakító kapcsoló integrálható megszakítókkal és földelő kapcsolókkal a helytelen működés elkerülése érdekében. A biztonsági reteszelő rendszer biztosítja, hogy:
| Terméktípus | Kültéri nagyfeszültségű leválasztó kapcsoló |
| Névleges feszültség | 252kV |
| Névleges frekvencia | 50 Hz |
| Névleges folyamatos áram | 1250A / 2000A / 2500A |
| Rövid idejű ellenállási áram (3 s) | 40kA / 50kA |
| Csúcsellenállási áram | 100kA / 125kA |
| Működési mód | Motoros működés kézi vészüzemeléssel |
| Mechanizmus Dobozvédelem | IP54 |
| Alkalmazandó szabvány | IEC 62271-102 |
A 220 kV-os megszakító kapcsolót széles körben használják nagyfeszültségű energiaátviteli rendszerekben, beleértve:
Megbízható szigetelési teljesítményével és erős környezeti alkalmazkodóképességével ez a berendezés támogatja a modern energiarendszerek biztonságos és stabil működését.
A 220 kV-os szakaszolót kültéri telepítésre tervezték, és különféle környezeti feltételek mellett is megbízhatóan működik.
A termék testreszabható a különböző projektkövetelményeknek megfelelően, beleértve a szigetelési megoldásokat, a működési mechanizmusokat és a környezeti alkalmazkodási jellemzőket.
A nagyfeszültségű alállomási berendezések tapasztalt kínai gyártójaként a megbízható és testreszabott erőátviteli megoldások biztosítására összpontosítunk. A 220 kV-os szakaszolókapcsolónk a fejlett szerkezeti kialakítást, a tartós anyagokat és a szigorú minőség-ellenőrzést ötvözi, hogy megfeleljen a modern villamosenergia-rendszerek szigorú követelményeinek.
Az IEC szabványoknak való megfeleléssel, rugalmas konfigurációs lehetőségekkel és professzionális műszaki támogatással a 220 kV-os szakaszolónk megbízható megoldást kínál a nagyfeszültségű alállomások biztonságos leválasztására és hatékony működtetésére.
