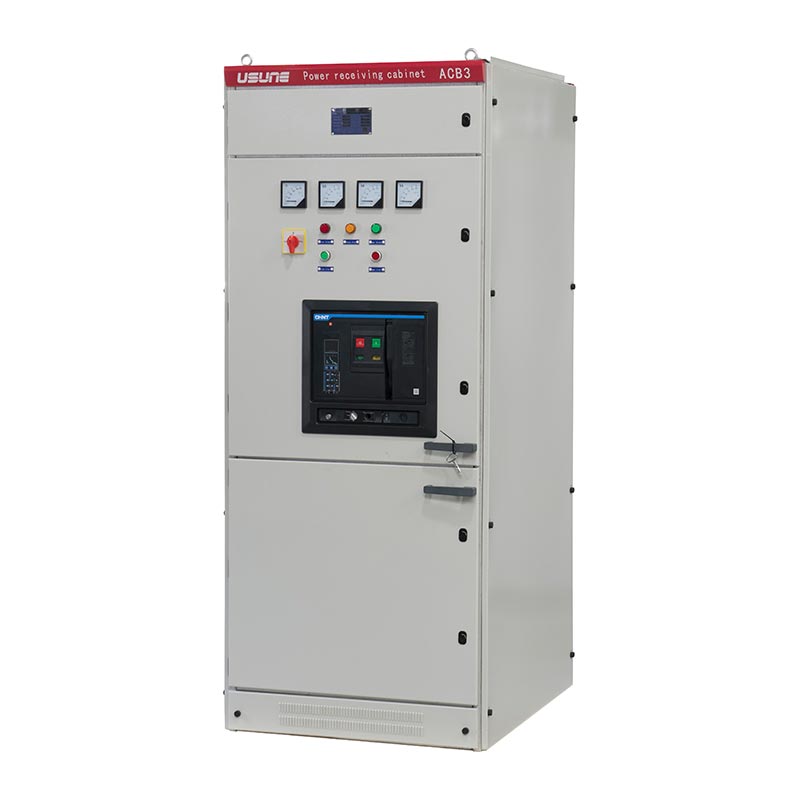

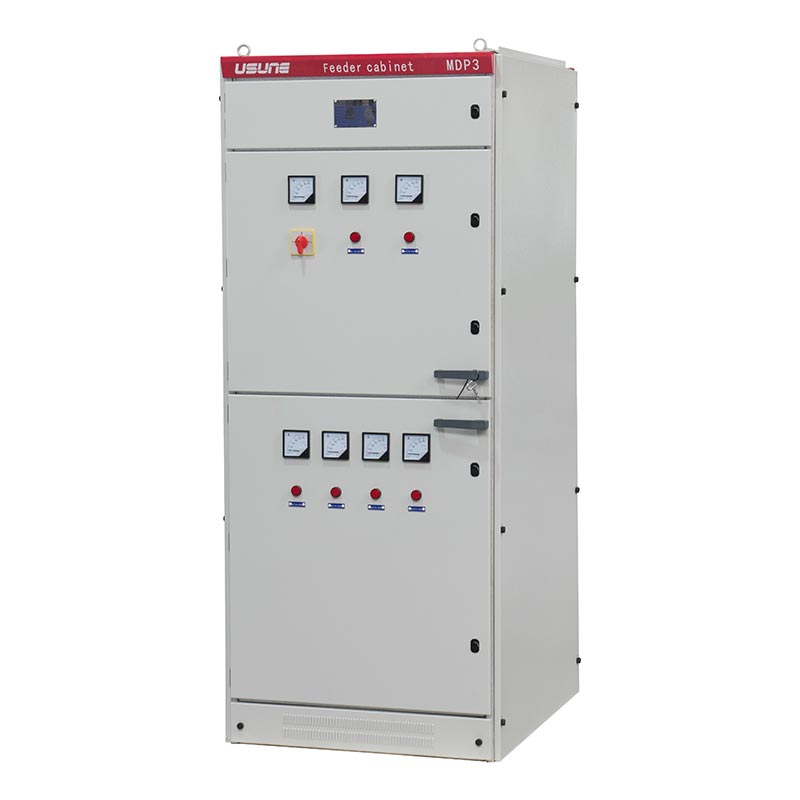

Az Usune GGD alacsony feszültségű kapcsolóberendezés egy fix kapcsolóberendezés, amelyet elsősorban áramfelvételre, -elosztásra és -vezérlésre használnak. kisfeszültségű rendszerekben. Beltéri alkalmazásokra optimalizálva alkalmas erőművekhez, alállomásokhoz, ipari és bányavállalatok és sokemeletes épületek, és akár 3150A terhelést is képes kezelni.
- Névleges feszültség: 0,4 kV (380 V)
- Névleges frekvencia: 50 Hz
- Védelmi besorolás: IP23
- Szabványok: IEC 439, GB 7251, GB/T 14048.2
- Tanúsítványok: ISO 9001 irányítási rendszer tanúsítása
Kisfeszültségű kapcsolóberendezés
Középfeszültségű kapcsolóberendezés
1. Szekrénykeret: hidegen hengerelt acéllemezből készült, vastagsága ≥2 mm, RAL7032 elektromos szürke színben,
nagy mechanikai szilárdsággal rendelkezik.
2. Védelmi teljesítmény: IP23 védelmi besorolás, hatékonyan megakadályozza a szilárd idegen tárgyak behatolását és
víz fröccsenése.
3. Reteszelőberendezés: A GGD alacsony feszültségű kapcsolóberendezés mechanikus és elektromos reteszelést tartalmaz
mechanizmus, hatékonyan megelőzi a helytelen működést és biztosítja az üzembiztonságot.
4. Alapelemek: Kiváló minőségű megszakítókkal, interferenciamentes LED-jelzőkkel és precíziós
pointer típusú műszerek.
1. Nagy megszakítási kapacitás: 50 kA-ig terjedő megszakítási kapacitás, amely biztosítja a hibás berendezés stabil működését
feltételeket.
2. Kiváló stabilitás: Kiváló dinamikai és termikus stabilitást mutat, alkalmas nagy teherbírású ipari használatra
alkalmazások.
3. Rugalmas konfiguráció: A moduláris felépítés lehetővé teszi a testreszabott konfigurációt a teljesítmény, a világítás és a motor alapján
ellenőrzési követelmények.
4. Kényelmes karbantartás: Az alkatrészek logikusan vannak elhelyezve, egyértelműen fel vannak címkézve, és a szekrényajtók tartósak,
megkönnyíti a napi ellenőrzést és karbantartást.
5. Erős környezeti alkalmazkodóképesség: Az üzemi hőmérséklet-tartomány -10 ℃ és +40 ℃ között van, alkalmas környezetre
magasság ≤1000 m.
| Paraméter neve | Specifikus paraméterek |
| Modell | GGD sorozat |
| Névleges feszültség | 0,4 kV (380 V) |
| Névleges áram | Max 3150A |
| Frekvencia | 50 Hz |
| Védelmi szint | IP23 |
| Anyag | Hidegen hengerelt acél (≥ 2 mm) |
| Szín | RAL7032 (elektromos szürke) |
| Alkalmazandó szabványok | IEC 439, GB 7251, GB/T 14048.2 |
| Magasság | ≤1000 m |
| Hőmérséklet tartomány | -10 ℃ ~ +40 ℃ |
| Nedvesség | Napi átlag ≤95% |
| Szennyezettségi szint | 3. szint |
| Szeizmikus intenzitás | ≤ 8 magnitúdó |
| Tétel | Egység | Paraméter | |
| Névleges feszültség | kV | 24 | |
| Névleges frekvencia | Hz | 50 | |
| A megszakító névleges árama | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| A kapcsolószekrény névleges árama | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Névleges dinamikus áram (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Névleges állandó áram (csúcs) | kA | 40, 50, 63, 80, 100, 125 | |
| Névleges rövidzárlati megszakító áram | kA | 16, 20, 25, 31,5, 40, 50 | |
| Névleges rövidzárlati áram | kA | 40, 50, 63, 80, 100, 125 | |
| 1 perc teljesítményfrekvencia-ellenállási feszültség | Pólus-pólus, pólus-föld | kV | 65 |
| A szigetelő távolságon keresztül | kV | 79 | |
| Villámimpulzus-ellenállási feszültség (csúcs) | Pólus-pólus, pólus-föld | kV | 125 |
| A szigetelő távolságon keresztül | kV | 145 | |
| Védelmi szint | IP4X a burkolathoz, IP2X a helyiség leválasztásához és a megszakító helyiséghez | ||
| Megjegyzés: a CT rövidzárlati kapacitását külön kell figyelembe venni. | |||
1. Projekt neve: Áramelosztó rendszer frissítése szénbánya számára
2. Ügyfél: Egy nagy szénbányászati csoport Shanxi-ban, Kínában
3. A projekt kihívásai: zord földalatti környezet magas por- és rezgésszinttel, amely stabil és megbízható tápegység szállítószalagokhoz, szivattyúkhoz és szellőztető berendezésekhez.
4. Megoldás: 18 USune GGD kisfeszültségű kapcsolóberendezés telepítése a fő áramelosztáshoz és a zónás áramellátáshoz elosztása.
5. A projekt eredményei:
- Megbízhatóság: Stabil működés 24 egymást követő hónapig, előre nem tervezett leállások nélkül.
- Biztonság: IP23-as védettség és robusztus reteszelőberendezések teljesen kiküszöbölik az elektromos biztonsági baleseteket.
- Hatékonyság javítása: A stabil tápegység 65%-kal csökkenti a berendezés meghibásodásának arányát.
- Karbantartás optimalizálása: A könnyen hozzáférhető alkatrészek kialakítása 50%-kal csökkenti a karbantartási időt.

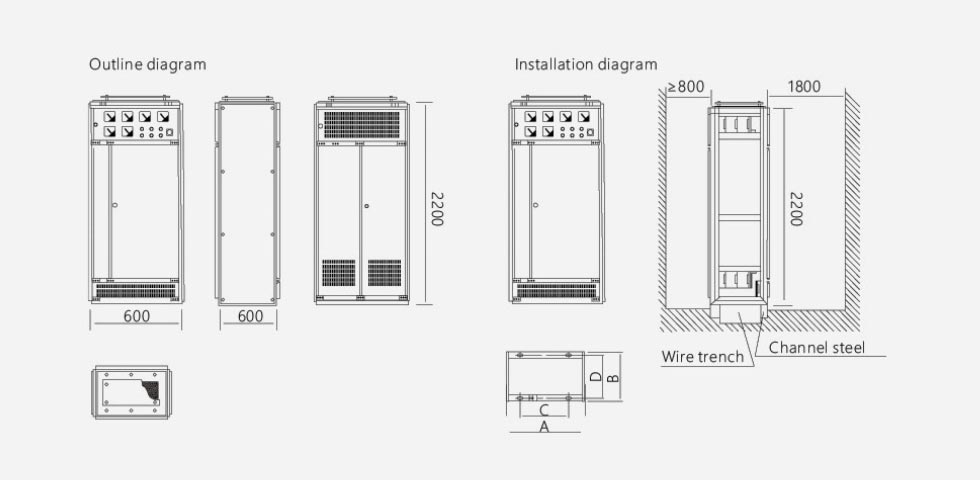

| Termék kódja | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
V: A szabványos kialakítás ≤1000 m magasságban használható. 2000 méteres magasságig alkalmas változatok lehetnek személyre szabott a gyártó visszaigazolása alapján.
V: Ezt a terméket beltéri használatra tervezték (3. szintű szennyezettségű környezetekhez alkalmas). Kültérre vagy magasra korrozív alkalmazásokhoz forduljon az Usune-hoz a testreszabott bevonatokért vagy a javított védelmi minősítésekért.
V: A termék megfelel az IEC 439, GB 7251, GB/T 14048.2 és ISO felügyeleti rendszer szabványoknak. Abban az esetben, ha ellentmondó szabványok esetén a magasabb színvonal kerül előtérbe.
Összefoglalva, az Usune GGD kisfeszültségű kapcsolóberendezés nagy teljesítményű, rendkívül megbízható áramelosztó. megoldást. Kína vezető gyártójaként és beszállítójaként az Usune szigorúan integrálja a fejlett tervezési koncepciókat minőség-ellenőrzés és széleskörű iparági tapasztalat, amely modern termelési létesítményeit kihasználva biztonságos, hatékony és tartós áramelosztási termékek és szolgáltatások különféle forgatókönyvekhez világszerte, beleértve az áramellátást is üzemek, ipari létesítmények és kereskedelmi épületek.
