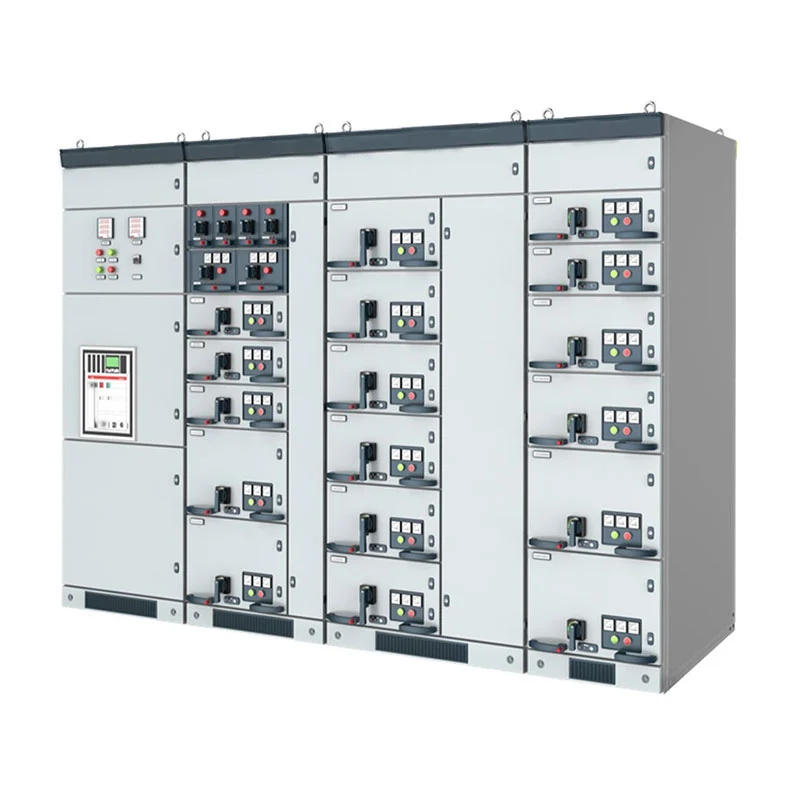

A Zhejiang Usune Electric Co., Ltd. által kifejlesztett alacsony feszültségű kihúzható elosztó kapcsolótábla AC-hoz alkalmas 50 Hz-es rendszerek 400 V névleges üzemi feszültséggel és 3150 A névleges áramerősséggel. A kialakítás egyesíti a réz gyűjtősínt elosztás, konfigurálható megszakítók, szervezett másodlagos vezetékek és dedikált kábelterek a különböző támogatásokhoz projekt elrendezések. Az Usune kisfeszültségű kapcsolóberendezés-megoldásokat gyárt és szállít erőművek, alállomások, gyárak, bányászati létesítmények, kereskedelmi épületek és egyéb energiaelosztási projektek Kínában és a tengerentúli piacokon.
A különböző elektromos terhelések eltérő adagoló elrendezést igényelnek. A szekrény a szerint konfigurálható áramelosztási diagram, amely lehetővé teszi a bejövő áramkörök, a kimenő áramkörök, a motoradagolók és a meddő teljesítményt kompenzációs áramköröket kell elhelyezni ugyanazon a kisfeszültségű elosztó rendszeren belül.
Nagyobb elosztási igények esetén univerzális megszakítók, mint az Emax, MT, 3WN, AH és ME sorozat a projektterv szerint kiválasztva. A konfiguráció tartalmazhat öntött házas megszakítókat is, terhelést kapcsolók és egyéb elektromos alkatrészek a szükséges névleges áramerősség és védelmi rendszer alapján.
Ez a konfigurációs megközelítés lehetővé teszi, hogy a berendezést különböző energiaelosztási architektúrákhoz igazítsák egyetlen rögzített elektromos elrendezésre hagyatkozni.
A fő gyűjtősín és az elágazó gyűjtősínek elektrolitikus rezet használnak, hogy stabil áramutat biztosítsanak a bejövő áramok között. és kimenő áramkörök. A megfelelő gyűjtősínre égésgátló szigetelés és hőre zsugorodó hüvelyek kerültek szakaszok a szigetelésvédelem javítása és az egyértelmű fázisazonosítás fenntartása érdekében.
A gyűjtősín elrendezése az elektromos rajz és a névleges áram követelményei szerint van kialakítva. Rugalmas gyűjtősín csatlakozások a buszhíd és a főáramkör közötti bejövő csatlakozásnál is biztosíthatók megszakító, ahol a projektterv megköveteli.
A beszerzési csapatok számára ez a konfiguráció segít leegyszerűsíteni a kapcsolótábla és az upstream transzformátorok illesztését, buszhidak és lejtős betápláló rendszerek.
A szekrényváz és a belső válaszfalak hidegen hengerelt acéllemezekből készülnek. A szabványos lemez vastagsága nem kisebb, mint 2 mm, elegendő mechanikai szilárdságot biztosítva a normál működéshez, ellenőrzéshez és karbantartás.
A szekrényszerkezet dedikált területeket biztosít az elektromos alkatrészek, a kábelcsatlakozások és a másodlagos vezérlés számára vezetékezés. Az ajtók, kezelőkarok, azonosító táblák és belső címkék az elektromosságnak megfelelően vannak elrendezve kialakítása megkönnyíti az áramkör azonosítását az üzembe helyezés és a karbantartás során.
Egy PE réz földelő busz fut végig a szekrény elrendezési irányában. A földelést igénylő alkatrészek lehetnek ehhez a vezetékhez csatlakozik, dedikált földelési kapcsokkal a külső földeléshez való csatlakoztatáshoz hálózat.
A szekunder áramkör a projektrajzoknak és a vezérlési követelményeknek megfelelően van elrendezve. Vezérlő vezetékhasználat rugalmas szigetelt rézvezetők, és kötegekbe vannak rendezve, hogy tiszta és karbantartható belső vezetékeket biztosítsanak elrendezése.
A vezérlőáramkörök általában 1,5 mm²-es, míg a váltakozó áramú áramkörök 2,5 mm²-es vezetékeket használnak, a végleges mérnöki tervezés. Lángálló sorkapcsokat és vezetékszámokat vagy áramkörazonosító jeleket használnak úgy vannak ellátva, hogy megfeleljenek az elektromos rajzoknak.
A bejövő szekrényeknél a feszültségcsökkenés elleni védelem beépíthető a megszakító védelembe elrendezése. A jelzőlámpák, vezérlőkapcsolók és mérőműszerek is a szerint konfigurálhatók minden egyes áramkör funkciója.

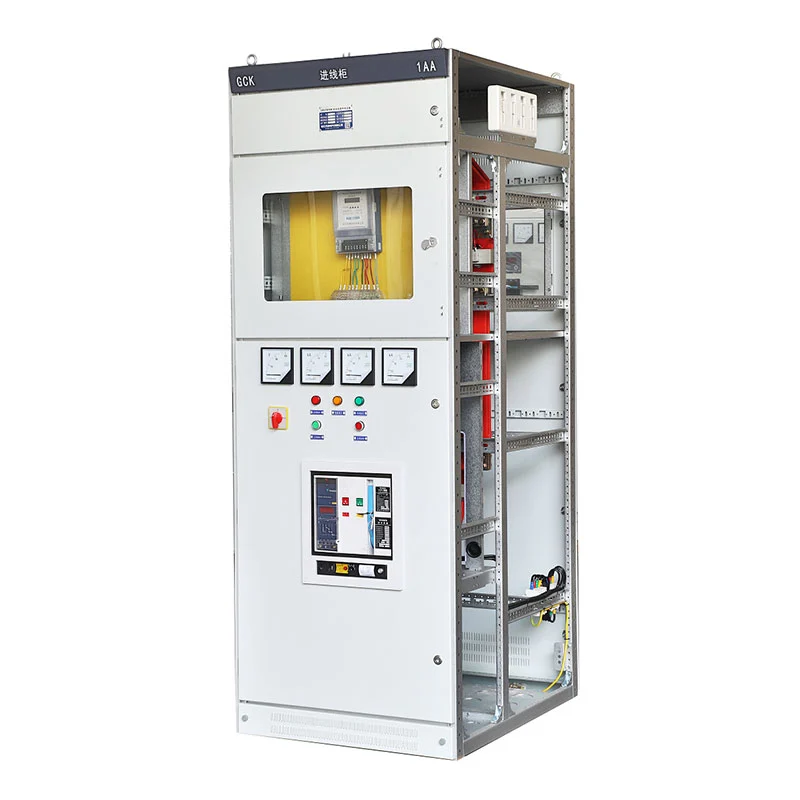

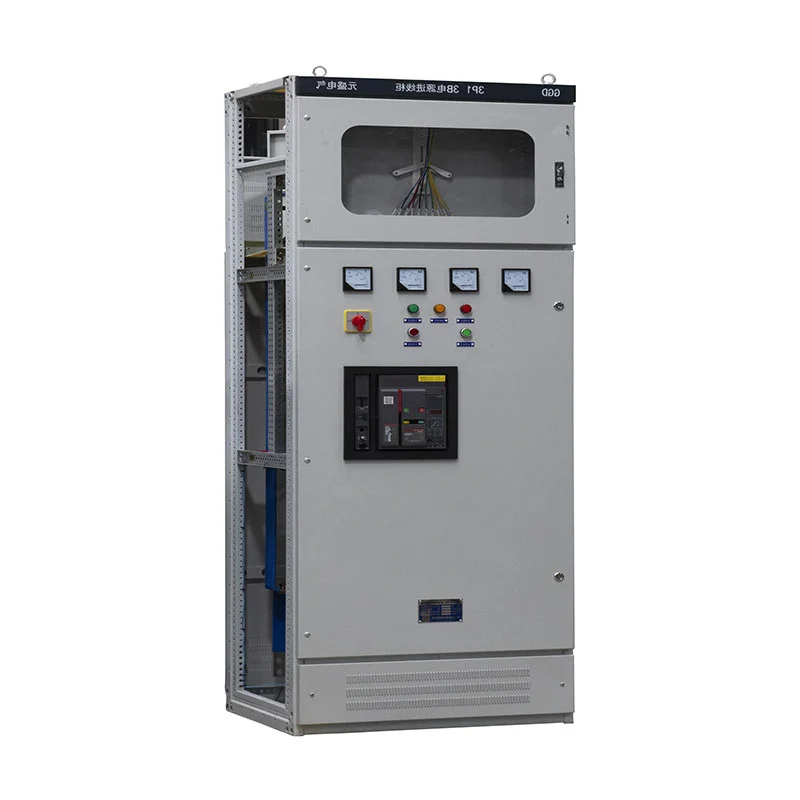

A kisfeszültségű kihúzható elosztó kapcsolótábla számos általános kisfeszültségű tápellátásra konfigurálható elosztási függvények. Egy bejövő szekrény az upstream transzformátortól vagy áramforrástól kap áramot, míg a kimenő szekrények elosztják az áramot a későbbi terhelésekhez.

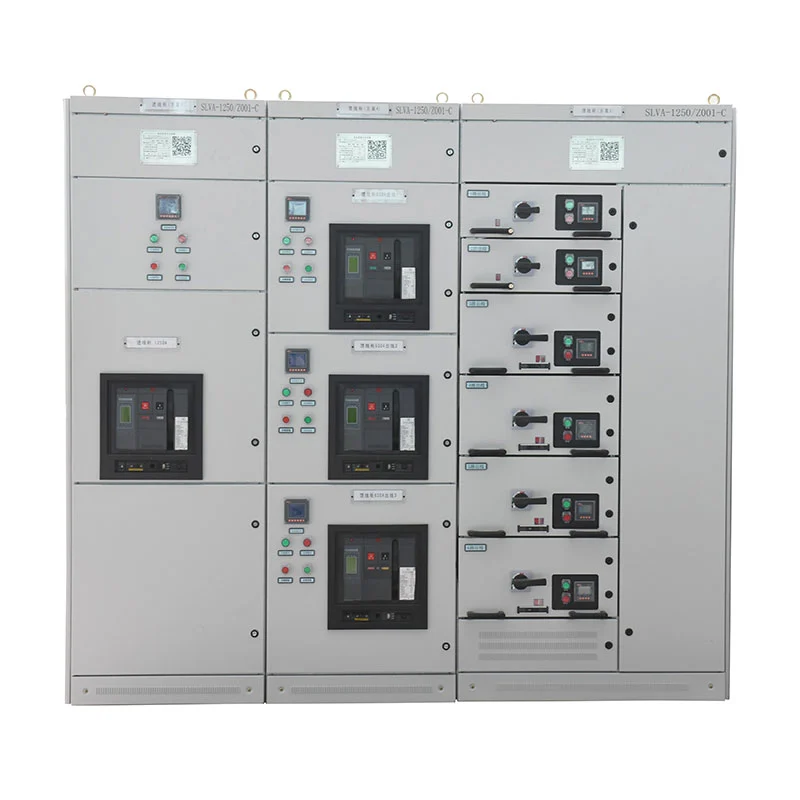

A motorvezérlő áramkörök elrendezhetők nagy és kis fiókos konfigurációkkal, megszakítókkal vagy biztosítékkal a motor jellemzőinek megfelelően kiválasztott forgó terheléskapcsolók. Kondenzátor kompenzációs szekrények lehet kézi, automatikus vagy távoli meddőteljesítmény kompenzáló berendezést tartalmaznak.
Ez a moduláris elrendezés lehetővé teszi, hogy ugyanaz a szekrényplatform támogassa a különböző elektromos elosztási feladatokat egy projektet.
| Tétel | Specifikáció |
| Termék típusa | Kisfeszültségű kihúzható elosztó kapcsolótábla |
| Névleges üzemi feszültség | 0,4 kV |
| Névleges frekvencia | 50 Hz |
| Névleges áram | 3150A-ig |
| Védelmi fokozat | IP23 |
| Telepítés | Beltéri |
| Magasság | ≤2000 m |
| Szennyezettségi szint | 3. szint |
| Környezeti hőmérséklet | -10°C és +40°C között |
| Napi átlagos relatív páratartalom | ≤95% |
| Havi átlagos relatív páratartalom | ≤90% |
| Szeizmikus intenzitás | ≤ 8 magnitúdó |
| Fő gyűjtősín anyaga | Elektrolitikus réz |
| Szekrény anyaga | Hidegen hengerelt acéllemez |
| Szabványos szekrényszín | Elektromos szürke, RAL7032 |
| Modell | Névleges feszültség (V) | Névleges áram (A) | Névleges rövidzárlati megszakító áram (KA) | Névleges rövid idejű ellenállási áram (1s) (kA) | Névleges csúcs ellenállási áram (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

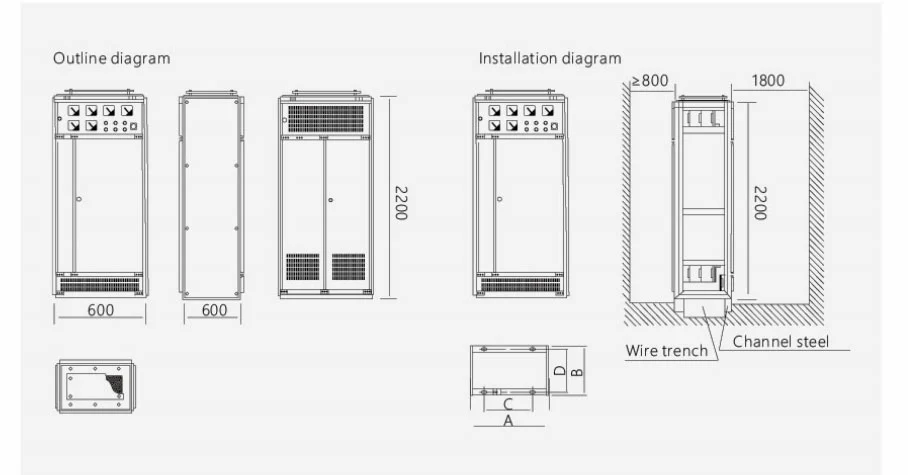

| Termék kódja | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A berendezés beltéri, erős vibráció, ütés vagy korrozív hatás nélküli környezetben történő telepítésre szolgál feltételeket. A környezeti hőmérsékletnek -10°C és +40°C között kell maradnia, az átlaghőmérsékletnek 24 fokon belül kell lennie. órán át nem haladja meg a +35°C-ot.
A telepítési magasság általában 2000 m-re korlátozódik. +40°C-os maximális környezeti hőmérsékleten a relatív szerint a páratartalom nem haladhatja meg az 50%-ot, míg alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett az alkalmazandó környezeti feltételeket.
A beépítési dőlésszög a függőleges síkhoz képest nem haladhatja meg az 5°-ot. Ha a felszerelés szükséges speciális környezet vagy működési feltételek függvényében, a végső konfiguráció műszaki egyeztetéssel határozható meg Usune és az ügyfél között.
Az elektromos biztonságot mind a szekrény felépítése, mind az áramkörvédelem biztosítja. Mechanikus és elektromos reteszelő funkciók a kiválasztott konfigurációnak megfelelően vannak beépítve a működési hibák csökkentése érdekében.
A szekrény egyértelműen azonosított áramköri címkéket és alkatrészszámokat használ, míg a földelési rendszer a dedikált PE réz busz a csatlakozások földeléséhez. A kábelrekeszek úgy alakíthatók ki, hogy elegendő hely legyen kábelfejek és nulla sorrendű áramváltó beépítése, ahol szükséges.
Az első és hátsó ajtók stabil nyitásra és zárásra lettek tervezve, miközben a kezelőelemek a megfelelő pozícióba kerülnek kerülje a szekrényajtókkal és kilincsekkel való beavatkozást.
Az Usune kisfeszültségű elektromos berendezéseit a vonatkozó IEC és GB követelmények szerint gyártja. Releváns szabványok közé tartozik a GB/T 14048.2, GB 7251.12, valamint a kisfeszültségű kapcsolóberendezésekre és a vonatkozó IEC-követelményekre vezérlőberendezés szerelvények.
A gyártási és irányítási rendszert ISO 9001, ISO 14001 és ISO 45001 tanúsítványok támogatják. A termék CE tanúsítvánnyal és megfelelő vizsgálati dokumentációval is szállítható a projekt követelményeinek megfelelően.
Ezek a tanúsítványok és szabványok dokumentált alapot biztosítanak a beszerzési csapatoknak a beszállítói értékeléshez, a projekthez jóváhagyás és nemzetközi beszerzés.
A minőségellenőrzés kiterjed a szekrényanyagokra, a rézsínekre, az elektromos alkatrészekre, a másodlagos vezetékekre és a készre összeszerelés. Az alkatrészek kiválasztása a jóváhagyott tervrajzok és műszaki előírások szerint történik.
Szállítás előtt az összeszerelt berendezés rutinellenőrzésen és tesztelésen esik át. Bekötés, alkatrész azonosítás, a földelési csatlakozásokat, a szekrény szerkezetét és az elektromos funkciókat a projektdokumentáció alapján ellenőrzik csökkenti a telepítési és üzembe helyezési problémákat az ügyfél telephelyén.
Az Usene emellett gyártási és ellenőrzési nyilvántartást vezet a minőségellenőrzés és a projekt nyomon követhetőségének támogatása érdekében.
A kisfeszültségű kihúzható elosztó kapcsolótáblát a Cas-space rakétakilövő projekthez szállították, ahol megbízható kisfeszültségű áramelosztásra van szükség a projekt létesítményeihez és az elektromos támogatáshoz rendszerek.
Több elektromos terhelésű és különböző elosztóáramkörökkel rendelkező mérnöki projektekhez a moduláris szekrény A konfiguráció lehetővé teszi a bejövő tápellátás, az adagoló áramkörök és a kiegészítő elektromos funkciók megszervezését a projekt energiaelosztási tervezése.
A szekrény méretei a jóváhagyott elektromos rajzok, alkatrészválasztás, kábel alapján határozhatók meg belépési követelmények és a helyszíni telepítés feltételei. Az USune megfelelő méretrajzokat tud biztosítani ehhez gyártás előtti mérnöki felülvizsgálat.
Az Usene ellenőrzést és rutinvizsgálatot végez a szállítás előtt. A tesztelési folyamat kiterjed a szekrény összeszerelésére, elektromos csatlakozások, alkatrészek telepítése, földelés, másodlagos vezetékek és egyéb releváns funkciók.
Tesztjelentések és műszaki dokumentáció a projekt követelményeinek megfelelően, segítve az ügyfeleket befejezni a beérkező ellenőrzési, telepítési és üzembe helyezési eljárásokat.
A szabványos konfiguráció névleges 0,4 kV, névleges árama pedig legfeljebb 3150 A. A végső elektromos konfiguráció a projektterhelés és a tervezési rajzok alapján kerül meghatározásra.
Igen. Az Usune testreszabhatja a szekrény konfigurációját az elektromos kapcsolási rajzok, az áramkör mennyisége és az alkatrész szerint kiválasztása, kábelbevezetési irány, szekrényméretek és egyéb projektkövetelmények.
A rendszer különböző megszakító-konfigurációkat tud kezelni. Univerzális megszakítók, mint az Emax, MT, A 3WN, AH és ME sorozatok a jóváhagyott kivitel szerint választhatók.
Igen. A motorvezérlő konfigurációk különböző méretű fiókok és megfelelő megszakítók vagy biztosítékok segítségével alakíthatók ki terheléskapcsolók a motor teljesítményének és védelmi követelményeinek megfelelően.
A fő- és elágazósínek elektrolitikus rezet használnak. A vonatkozó gyűjtősínszakaszok égésgátlóval is elláthatók szigetelés és hőre zsugorodó védőhüvelyek.
Az USune műszaki leírásokat, elektromos rajzokat, méretrajzokat, vizsgálati jelentéseket és releváns adatokat tud nyújtani minőségi dokumentáció a projekt követelményeinek megfelelően.
A szabványos átfutási idő általában 15-20 nap, a konfigurációtól, a mennyiségtől és a projekt követelményeitől függően.
Az Usune több mint 14 éves tapasztalattal rendelkezik az elektromos berendezések gyártásában és a projekt alapú termékekben fejlődését. Mérnöki csapata az ügyfelek rajzaiból és elektromos specifikációiból dolgozhat a fejlesztésen szükséges szekrény konfiguráció.
ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerekkel, IEC és GB szabvány megfelelőséggel, CE tanúsítvánnyal, ill. rutin gyári tesztelés, az Usune kisfeszültségű elosztó berendezéseket biztosít belföldi és nemzetközi használatra egyaránt projektek.
Kisfeszültségű, kihúzható elosztó kapcsolótáblát igénylő projekteknél az ügyfelek biztosíthatják az egyvonalas diagram, névleges áram, bejövő és kimenő áramkörök száma, az alkatrészek követelményei és a szekrény méretei. Az Usune ezután elkészítheti a megfelelő műszaki konfigurációt és árajánlatot.
