Az alacsony feszültségű kihúzható kapcsolóberendezés panel különösen alkalmas olyan projektekhez, ahol többféle elektromos a terheléseket egyetlen központi kisfeszültségű elosztórendszerről kell kezelni. Egyetlen fix használata helyett elrendezésben a szekrény konfigurálható áramelosztó egységekkel, motorvezérlő egységekkel és teljesítménytényezővel kompenzációs funkciók az ügyfél elektromos diagramja szerint.
Egy nagy kisfeszültségű elektromos rendszer általában különböző típusú terheléseket tartalmaz. Gyártó berendezések, motorok, a világítás, a segédberendezések és a reaktív terhelések eltérő védelmi és vezérlési elrendezést igényelhetnek.
Az Usune moduláris kapcsolóberendezései ezért az egyes áramkörök funkcióinak megfelelően konfigurálhatók. Tipikus rendszer tartalmazhat egy áramelosztó központot (PC) a bejövő és kimenő áramhoz, egy motorvezérlő központot (MCC) a motorhoz adagolók és egy kompenzációs szekrény a meddőteljesítmény kezeléséhez.
Ez a konfiguráció lehetővé teszi az elektromos mérnökök számára, hogy a kapcsolótáblát a tényleges terhelési szerkezet köré alakítsák ki projekt.
A PC-szekrény kisfeszültségű rendszerek fogadására és elosztására szolgál.
A szükséges elektromos paraméterektől függően a szekrényben Emax, MT, 3WN, AH, ME soros áramkör helyezhető el megszakítók és egyéb kompatibilis alkatrészek a jóváhagyott terv szerint.
Az elosztó szakasz felhasználható a későbbi gyártósorok, transzformátorok, segédberendezések, épületrendszerek és egyéb elektromos terhelések.
Több betáplálóval rendelkező projekteknél minden áramkör a névleges áramának és védelemnek megfelelően rendezhető el követelményeknek, így a teljes elosztóhálózat könnyebben megszervezhető.
A motorterhelés gyakran az ipari elektromos rendszerek egyik legnagyobb összetevője. Szivattyúk, ventilátorok, kompresszorok, szállítószalagok, szerszámgépek és gyártóberendezések mindegyikéhez külön motoráramkörök szükségesek.
Az MCC konfiguráció nagy és kis fiókokat használ, hogy megfeleljen a motoradagolóval kapcsolatos különböző követelményeknek. A fő Az egyes áramkörökhöz tartozó kapcsolókészülék nagy megszakítóképességű öntött házas megszakítót vagy forgó terhelést használhat kapcsoló biztosítékkal.
Ez az elrendezés lehetővé teszi a motoráramkörök elkülönítését az általános áramelosztó áramköröktől az elektromos rendszer központi vezérlésének fenntartása.
A nagy számú motorral és induktív terhelésű ipari létesítmények meddőteljesítmény-kompenzációt igényelhetnek.
Az USune a kompenzációs részt kézi, automatikus vagy távoli teljesítménytényező-kompenzációs funkciókkal konfigurálhatja. A megfelelő szabályozási mód az ügyfél elektromos irányítási rendszerének megfelelően választható ki.
A kompenzációs berendezéseknek az általános elosztó- és motoráramköröktől való elkülönítésével a szekrény elrendezése jobb lehet megfelelnek az ügyfél általános energiagazdálkodási stratégiájának.
A kihúzható kisfeszültségű rendszer fő értéke nem egyszerűen maga a szekrényszerkezet, hanem annak képessége különböző elektromos funkciókat egy koordinált rendszeren belül megszervezni.
A PC-rész kezeli a bejövő áramot, és elosztja az áramot a későbbi adagolókhoz. A megszakító konfigurációja az a rendszer aktuális és védelmi követelményei szerint kiválasztva.
Az MCC szakasz a motorral kapcsolatos áramkörökre vonatkozik. Különböző méretű fiókok helyezhetők el a motortól függően minősítések és adagoló mennyiségek.
A kompenzációs rész kezeli a meddőteljesítményt, és beállítható kézi, automatikus vagy távvezérlésre.
Ez a három funkcionális terület külön-külön, vagy ugyanabba a kisfeszültségű kapcsolótáblába integrálható a projekt követelményeihez.
A kisfeszültségű kapcsolóberendezések kiválasztását az elektromos terhelésekkel kell kezdeni, nem pedig a szekrénytől megjelenés.
Az áramelosztási projekteknél a mérnököknek általában meg kell erősíteniük a bejövő feszültséget, névleges áramot és a számot kimenő adagolók, rövidzárlati szint, motorkapacitás és jövőbeli bővítési követelmények.
A motorigényes létesítmények esetében a motorok száma és besorolása fontos tényezővé válik az MCC meghatározásában konfigurációt.
Ahol jelentősek a reaktív terhelések, ott a szükséges kompenzációs kapacitást és szabályozási módot is meg kell adni mérlegelték.
Ez a terhelés alapú megközelítés segít abban, hogy a kapcsolóberendezés végső konfigurációja megfeleljen a tényleges működésnek a létesítmény jellemzői.
Az alacsony feszültségű kihúzható kapcsolókészülék panel különböző iparágakhoz és elektromos környezetekhez konfigurálható a szükséges elosztási függvények szerint.
A gyárak PC és MCC konfigurációkat használhatnak a termelési berendezések, motorok, segédrendszerek, és feldolgozó gépek.
A petrolkémiai üzemekben általában számos motoros rendszer van, például szivattyúk, ventilátorok és kompresszorok. Külön motorvezérlő áramkörök az MCC szekción belül helyezhetők el.
Az acél- és kohászati létesítmények gyakran tartalmaznak nagy teljesítményű motorokat és több gyártósort. Moduláris Az elosztás lehetővé teszi a különböző terhelések kezelését dedikált adagoló áramkörökön keresztül.
A közlekedési infrastruktúra központosított kisfeszültségű elosztást használhat a berendezések tápellátásához, segédberendezésekhez rendszerek, szellőztető berendezések és egyéb elektromos terhelések.
A sokemeletes épületek és lakóépületek alacsony feszültségű elosztószekrényeket használhatnak a központi betápláláshoz menedzsment és elektromos berendezések ellátása.
Az áramellátással kapcsolatos létesítmények kombinálhatják a bejövő elosztást, a kimenő betáplálást, a motoráramköröket és a meddő teljesítményt kompenzáció egy integrált kisfeszültségű rendszeren belül.
Az alapfelszereltség -5°C és +40°C közötti környezeti hőmérsékletre készült, az átlaghőmérséklet nem +35°C feletti 24 órán keresztül.
A szabványos telepítési magasság ≤2000 m. A környező levegőnek viszonylag tisztanak és megfelelőnek kell lennie intézkedéseket kell tenni ott, ahol a páratartalom és a hőmérséklet ingadozása páralecsapódást okozhat.
Szállításnál és tárolásnál az alkalmazható hőmérsékleti tartomány -25°C és +55°C között van, rövid ideig tartó expozíciónál max. +70°C-on legfeljebb 24 órán át.
Ha a berendezésre tengeri olajfúró platformokhoz, atomerőművekhez vagy más speciális környezetekhez van szükség, a A működési feltételeket az Usune és az ügyfél között külön meg kell erősíteni.
| Tétel | Specifikáció |
| Berendezés típusa | Kisfeszültségű kihúzható kapcsolóberendezés |
| Névleges üzemi feszültség | ≤660V |
| Névleges frekvencia | 50Hz / 60Hz |
| Fő funkciók | Teljesítményelosztás / Motorvezérlés / Teljesítménytényező kompenzáció |
| Szekrény típusok | PC / MCC / Kompenzációs szekrény |
| PC megszakítók | Emax / MT / 3WN / AH / ME sorozat |
| Ügyfélközpont szerkezete | Kis és nagy fiókok |
| MCC fő kapcsolás | Nagy törésbiztos MCCB / forgó terheléskapcsoló biztosítékkal |
| Kompenzációs módok | Kézi / Automata / Távirányító |
| Telepítési magasság | ≤2000 m |
| Környezeti hőmérséklet | -5°C és +40°C között |
| 24 órás átlaghőmérséklet | ≤+35°C |
| Tárolási hőmérséklet | -25°C és +55°C között |
| Rövid távú hőmérséklet | +70°C-ig ≤24 óráig |
| Alkalmazható rendszer | AC 50-60Hz |
A végső elektromos paramétereket az ügyfél egysoros diagramja, terhelési listája, védelmi követelményeket és beépítési feltételeket.
Beszerző csapatok esetében előfordulhat, hogy kisfeszültségű kapcsolószekrényt csak a névleges feszültség és áramerősség alapján választanak ki. elegendő legyen.
A kimenő áramkörök száma, a motoradagoló mennyisége, az egyes motorok teljesítménye, a rövidzárlati követelmények, a bejövő teljesítmény és a kompenzációs követelmények egyaránt befolyásolhatják a szekrény végső konfigurációját.
Az USune áttekintheti az ügyfél elektromos igényeit, és javasolhatja a PC, MCC és a megfelelő kombinációt kompenzációs funkciók.
Ez a megközelítés különösen hasznos olyan ipari projekteknél, ahol a kapcsolótáblának több egységnek kell elhelyezkednie típusú elektromos terheléseket, ahelyett, hogy csak hagyományos elosztószekrényként szolgálna.
A Cas-space Rocket Launch Project az Usune elektromos berendezéseivel kapcsolatos projektreferenciák egyike.
A rakétakilövő létesítmények komplex támogató elektromos rendszereket tartalmaznak, és szervezett energiaelosztást igényelnek berendezések, segédberendezések, vezérléssel kapcsolatos rendszerek és infrastruktúra terhelések.
Ilyen környezetben az elektromos elosztó rendszernek különböző terhelési jellemzőket kell alkalmaznia, miközben tiszta áramkör-szervezés fenntartása. Az Usune kisfeszültségű kapcsolóberendezését a projekt részeként alkalmazták elektromos berendezések elrendezése.
A projekt bemutatja az Usune elektromos berendezések alkalmazását speciális infrastruktúrában, ahol az energiaellátás az elosztási követelmények túlmutatnak a hagyományos kereskedelmi vagy ipari épületeken.
Az alacsony feszültségű kihúzható kapcsolópanel megrendelése előtt az ügyfeleknek általában a következő projektet kell benyújtaniuk információ:
| Szükséges információ | Cél |
| Rendszerfeszültség | Meghatározza az alapvető elektromos konfigurációt |
| Bejövő áram | Segít meghatározni a bejövő kapcsolóberendezés kapacitását |
| Etetők száma | Meghatározza a szekrény funkcionális egységeinek elrendezését |
| Motor Mennyiség | Meghatározza az Ügyfélközpont követelményeit |
| Motor besorolások | Segít a motoradagoló alkatrészek kiválasztásában |
| Rövidzárlati szint | Meghatározza a védelmi követelményeket |
| Kompenzációs követelmény | Meghatározza a teljesítménytényező kompenzációs konfigurációját |
| Telepítési környezet | Megerősíti a vonatkozó működési feltételeket |
| Elektromos diagram | Segít Usune elkészíteni a megfelelő szekrény elrendezést |
Ezen adatok megadása az ajánlattételi szakaszban lehetővé teszi az Usune számára, hogy pontosabb kapcsolóberendezés-konfigurációt dolgozzon ki csökkenti a szükségtelen változtatásokat a gyártás során.
| N o. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység | |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 | |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 | |
| 4 | Névleges szigetelési szint | 1 perc A frekvencia ellenáll a nyomásnak | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| A világítási impulzus ellenáll a feszültségnek | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 | |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 | |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 | |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 | |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— | |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— | |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 | |
| 12 | Mechanikai élettartam | terhelésmegszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Leválasztó/föld kapcsoló | 5000 | 5000 | 5000 | |||
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 | |
| 14 | Névleges töltési nyomás (20 ℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP védettségi fokozat | Szekrény | IP4X | IP4X | IP4X | |
| Gáztartály | IP67 | IP67 | IP67 | |||

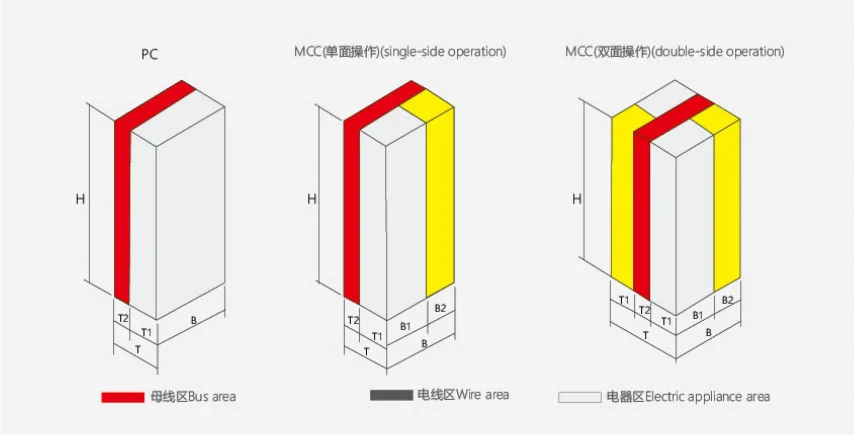

| Magasság | Szélesség | Mélység | Jegyzet | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Egyoldali működés |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Kétoldali működés |
Az Usune gyártási és minőségirányítási folyamatait az ISO 9001, ISO 14001 és ISO 45001 szerint működteti.
A termékek fejlesztése és gyártása a vonatkozó IEC és GB szabványok szerint történik. CE minősítés az elérhető termékkonfigurációkhoz és célpiacokhoz.
A gyári ellenőrzés kiterjed az alkatrészek beszerelésére, a szekrény összeszerelésére, az elektromos csatlakozásokra, a funkcionális mechanizmusokra, és rutin tesztelés a szállítás előtt.
A vonatkozó műszaki dokumentumok és tesztjelentések a projekt követelményeinek megfelelően rendelkezésre állnak.
A berendezést 660 V és az alatti névleges üzemi feszültségű váltakozó áramú rendszerekhez tervezték.
A rendszer integrálhatja az energiaelosztást, a motorvezérlést és az automatikus teljesítménytényező kompenzációs funkciókat.
A PC-szekrény elsősorban áramfelvételre és -elosztásra szolgál. Megfelelő áramkörrel konfigurálható megszakítók a rendszerkövetelményeknek megfelelően.
Az MCC szekrény több motoráramkör központi vezérlésére és védelmére szolgál. Használhatja a nagy és kis fiókos konfigurációk.
Igen. Az Usune be tudja állítani a szekrényt az ügyfél egysoros diagramja, terhelési listája, motor teljesítménye, az adagoló mennyiségét és a kompenzációs követelményeket.
Az Usune ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerek szerint működik. A termékek tervezése szerint vonatkozó IEC és GB szabványok, CE-tanúsítvánnyal az alkalmazható konfigurációkhoz.
A különleges környezetek, mint például a tengeri platformok és az atomerőművek külön műszaki értékelést igényelnek és a gyártás előtti megállapodás.
Az ügyfeleknek ajánlott megadni a rendszerfeszültséget, a bejövő áramot, az adagoló mennyiségét, a motorinformációkat, rövidzárlati szint, kompenzációs követelmények, egysoros diagram és telepítési környezet.
Igen. A szállítás előtt gyári ellenőrzést és rutinvizsgálatot végeznek, és a vonatkozó vizsgálati jelentéseket is elkészítik a projekt követelményeinek megfelelően biztosított.
Az USune az alacsony feszültségű elektromos berendezésekre összpontosít, és projektorientált kapcsolóberendezés-konfigurációkat kínál ezekhez ipari, kereskedelmi, energetikai, közlekedési és speciális infrastrukturális alkalmazások.
Az alacsony feszültségű kihúzható kapcsolóberendezési panelt vásárló ügyfelek számára az Usune támogatja a folyamatot elektromos hálózatról paraméter megerősítése és szekrénykonfigurációja a gyártási ellenőrzéshez és a szállítási dokumentációhoz, biztosítva a gyakorlati megoldás a tényleges elektromos rendszeren alapul, nem pedig minden projekthez ugyanazt a konfigurációt.
