Az átviteli hálózat és a végfelhasználó között középfeszültségű elosztórendszer helyezkedik el. 3 kV és 40,5 kV közötti feszültségen működik, és szállítja a gyárakat, kereskedelmi épületeket és lakónegyedeket tápláló áramot. Ha ebben a rendszerben hiba lép fel, a hibaáram elérheti a több tízezer ampert. Ezt az áramot megszakító eszköz aBeltéri nagyfeszültségű vákuum megszakító. Az olajos vagy SF6-os megszakítókkal ellentétben a vákuum-megszakító egy lezárt vákuum-megszakítót használ az ív oltására. Ez a kialakítás karbantartásmentes működést, hosszú mechanikai élettartamot és kompakt méreteket kínál, így a beltéri középfeszültségű kapcsolóberendezések domináns választása. A beszerzési menedzserek számára elengedhetetlen annak megértése, hogy a vákuum-megszakító hogyan védi az elosztórendszert a megfelelő berendezés meghatározásához.
Ez az útmutató azoknak a vásárlóknak íródott, akik a középfeszültségű elosztórendszerek beltéri nagyfeszültségű vákuum-megszakítóinak beszerzéséért felelősek. Ismertetjük a védelmi mechanizmust, a vákuum-megszakító szerepét, a működési mechanizmust, a védőrelékkel való összehangolást, a szállító kiválasztásának szempontjait. Részletes termékparamétereket is biztosítunk a Zhejiang Usune Electric Co., Ltd.-nél lévő gyárunkból. Akár új alállomást épít, akár meglévő kapcsolóberendezés-sort korszerűsít, akár cseremegszakítókat vásárol, ez az útmutató segít megalapozott döntés meghozatalában, amely biztosítja elosztórendszere biztonságát és megbízhatóságát.
A beltéri nagyfeszültségű vákuum-megszakító három alapvető funkciót lát el egy középfeszültségű elosztórendszerben. Először is, folyamatosan szállítja a normál terhelési áramot jelentős veszteségek vagy melegedés nélkül. Másodszor, rövidzárlat vagy testzárlat esetén megszakítja a hibaáramot, elválasztva a hibás részt a rendszer többi részétől. Harmadszor, lehetőséget biztosít az áramkör átkapcsolására karbantartás, terhelésátvitel vagy rendszer-újrakonfigurálás céljából. Ezek a funkciók egyszerűnek tűnhetnek, de megerőltető körülmények között hajtják végre őket. A megszakítónak meg kell szakítania a 40 kA-t is elérő hibaáramot 40,5 kV feszültségig. Ezt 50-80 milliszekundumon belül kell megtennie, mielőtt a hiba széles körű károkat okozhat. És több ezer művelet után is megbízhatóan kell működnie. Az alábbi táblázat összefoglalja a megszakító funkcióit egy elosztórendszerben.
| Funkció | Leírás | Előnyök az elosztórendszer számára |
| Folyamatos áramvezetés | Normál terhelési áramot hordoz jelentős veszteség nélkül | Biztosítja a hatékony energiaellátást |
| Hibaáram megszakítása | Megszakítja a rövidzárlatot és a földzárlatot | Megakadályozza a hibák továbbterjedését és a berendezés károsodását |
| Váltás karbantartásra | Eszközt biztosít az áramkör leválasztására | Lehetővé teszi a biztonságos karbantartást és csökkenti az állásidőt |
| Rendszer újrakonfigurálása | Lehetővé teszi az áramkör be- és kikapcsolását | Működési rugalmasságot biztosít a hálózat számára |
| Hiba izolálása | Korlátozza a hiba hatását az érintett szakaszra | Megőrzi az egészséges testrészek áramellátását |

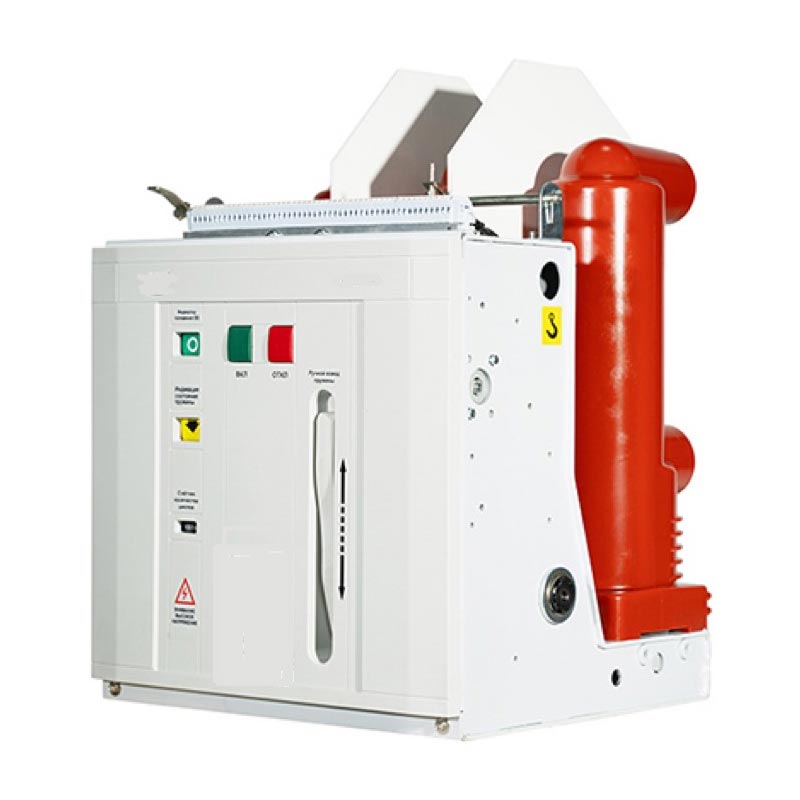

atZhejiang Usune Electric Co., Ltd.,gyárunk beltéri nagyfeszültségű vákuum-megszakítókat gyárt középfeszültségű elosztórendszerekhez 12 kV-tól 40,5 kV-ig terjedő feszültséggel. Megszakítóinkat úgy tervezzük, hogy megfeleljenek a legszigorúbb hibaáram- és kapcsolási követelményeknek. Mérnöki csapatunk közművekkel és EPC-vállalkozókkal dolgozik, hogy meghatározzák a megfelelő megszakítót minden egyes elosztási alkalmazáshoz.
A vákuummegszakító a beltéri nagyfeszültségű vákuum-megszakító szíve. Ez egy zárt kerámia vagy üveg boríték, amely pár érintkezőt tartalmaz nagy vákuum környezetben. Amikor az érintkezők szétválnak a hiba megszakításához, ív képződik. Vákuumban az ív nem gázkisülés, mint a levegőben vagy az SF6-ban. Ehelyett ez egy fémgőzív, amelyet az érintkező anyag elpárologtatása tart fenn. A vákuummegszakító eloltja az ívet azáltal, hogy a fémgőzt gyorsan visszacsapja az érintkező felületekre és a környező pajzsokra. A vákuumkörnyezet rendkívül nagy dielektromos szilárdságot is biztosít, ami megakadályozza, hogy az ív kialvása után újra becsapódjon. Az alábbi táblázat összefoglalja az ívkioltás folyamatát egy vákuummegszakítóban.
| Színpad | Mi történik | Eredmény |
| Kapcsolatok szétválasztása | Érintkező rész, ívformák | A hibaáram tovább folyik |
| Metal Vapor Arc | Ív égés fémgőzben az érintkezőkből | Az ív az áram nulláig tart |
| Jelenlegi nulla | Az AC áram természetesen átlépi a nullát | Az ív egy pillanatra kialszik |
| Páralecsapódás | A fémgőz lecsapódik a pajzsokon | A dielektromos szilárdság gyorsan helyreáll |
| Dielektromos visszanyerés | A vákuumrés visszanyeri a szigetelést | Az ív nem támadhat újra, az áramkör megszakad |
Üzemünkben neves gyártók vákuummegszakítóit használjuk, amelyeket a vonatkozó IEC szabványok szerint teszteltek. Összeszerelés előtt minden megszakító vákuumintegritását ellenőrizzük. Megszakítóinkat tesztelték, hogy ellenőrizzék megszakítóképességüket és dielektromos visszanyerési teljesítményüket. Célunk, hogy ügyfeleink számára olyan megszakítókat biztosítsunk, amelyek megbízhatóan megszakítják a hibákat az élettartamuk során.
A működési mechanizmus az a komponens, amely nyitja és zárja a vákuummegszakító érintkezőit. Meg kell adnia a szükséges erőt és sebességet ahhoz, hogy az érintkezőket a megadott nyitási időn belül szétválassza. Ha a mechanizmus túl lassú, az ív a szükségesnél tovább tart, és a hiba nem szűnik meg időben. Ha a mechanizmus túl gyenge, előfordulhat, hogy az érintkezők nem válnak szét teljesen, és az ív újra kitörhet. A működési mechanizmusnak is megbízhatónak kell lennie több ezer műveleten keresztül, mert a megszakító hónapokig tétlenül állhat, majd működésbe lép. A beltéri vákuum-megszakítók működési mechanizmusainak leggyakoribb típusai a rugós mechanizmusok és a mágneses működtetők. A rugós mechanizmusok energiát tárolnak egy rugóban, és felszabadítják a megszakító nyitásához vagy zárásához. A mágneses működtetők elektromágneses tekercset használnak az érintkezők meghajtására. Az alábbi táblázat összehasonlítja ezeket a mechanizmusokat.
| Mechanizmus típusa | Működési elv | Előnyök | Tipikus alkalmazás |
| Rugós mechanizmus | Tavasszal tárolt energia | Megbízható, bevált, alacsony karbantartási igény | Szabványos elosztó kapcsolóberendezés |
| Mágneses működtető | Elektromágneses tekercs meghajtás | Kevesebb mozgó alkatrész, pontos vezérlés | Kompakt kapcsolóberendezés, gyakori működés |
A Zhejiang Usune Electric Co., Ltd.-nél gyárunk rugós mechanizmusokat használ szabványos beltéri nagyfeszültségű vákuum-megszakító termékeinkhez, bizonyított megbízhatóságuk és alacsony karbantartási igényük miatt. Mágneses működtetőelemeket is kínálunk olyan alkalmazásokhoz, amelyek gyakori működést vagy kompakt méreteket igényelnek. Minden megszakító működési mechanizmusát teszteljük, hogy ellenőrizzük annak nyitási és zárási idejét, valamint mechanikai tartósságát.
A beltéri nagyfeszültségű vákuum-megszakító nem működik elszigetelten. Ez egy olyan védelmi rendszer része, amely védőreléket, áramváltókat és feszültségváltókat tartalmaz. A relék észlelik a hibát, és kioldójelet küldenek a megszakítónak. Az áramváltók a primer áram kicsinyített másával látják el a relét. Ezután a megszakító kinyílik a hiba megszüntetésére. A relé és a megszakító közötti koordináció kritikus. A relének a megszakító nyitási idején belül kell működnie, és a megszakítónak ki kell nyílnia, mielőtt a hiba kárt okozna. Az alábbi táblázat összefoglalja a koordinációs paramétereket.
| Összetevő | Funkció | Koordinációs követelmény |
| Áramtranszformátor | A relé primer áramát skálázza | Védelmi osztályon belüli pontosság |
| Védőrelé | Hibát észlel, kioldójelet küld | Működési idő a megszakító törlési idején belül |
| Breaker | Megnyílik a hiba megszüntetésére | Nyitási idő a váltókoordinációs időn belül |
| Upstream eszköz | Biztonsági mentés védelem | Szelektivitási ráhagyás alsó megszakítóval |
Üzemünkben a beltéri nagyfeszültségű vákuum-megszakító termékeink nyitási és zárási idejét biztosítjuk, hogy ügyfeleink elvégezhessék a koordinációs vizsgálatot. Technikai támogatást is nyújtunk, hogy segítsünk ügyfeleinknek ellenőrizni, hogy a megszakító megfelelően koordinálódik-e a védőrelékkel. Célunk, hogy a védelmi rendszer rendeltetésszerűen működjön.
Ha beltéri nagyfeszültségű vákuum-megszakítót vásárol egy középfeszültségű elosztórendszerhez, számos specifikáció kritikus. Ide tartozik a névleges feszültség, a névleges áramerősség, a rövidzárlati megszakító áram, a megszakítási idő, a mechanikai tartósság és a működési mechanizmus típusa. A névleges feszültségnek meg kell egyeznie a rendszer feszültségével, vagy meg kell haladnia azt. A névleges áramnak meg kell haladnia a maximális terhelési áramot. A rövidzárlati megszakító áramnak meg kell haladnia a maximális hibaáramot a telepítési helyen. A megszakítási időnek elég rövidnek kell lennie a rendszer stabilitásának fenntartásához. A mechanikai teherbírásnak elegendőnek kell lennie az elvárt számú művelethez. A működési mechanizmusnak megbízhatónak és könnyen karbantarthatónak kell lennie. Az alábbi táblázat összefoglalja ezeket a specifikációkat.
| Specifikáció | Tipikus tartomány | Fontosság |
| Névleges feszültség | 12 kV - 40,5 kV | Meg kell egyeznie a rendszerfeszültséggel |
| Névleges áram | 630 A – 4000 A | Meg kell haladnia a maximális terhelési áramot |
| Rövidzárlati megszakító áram | 20 kA - 40 kA | Meg kell haladnia a maximális hibaáramot |
| Idő megszakítása | 50 ms - 80 ms | Meg kell őrizni a rendszer stabilitását |
| Mechanikai kitartás | 10 000 - 30 000 művelet | Meg kell egyeznie a várt műveletek számával |
| Működési mechanizmus | Rugó, mágneses működtető | Megbízhatóság és karbantartás miatt van kiválasztva |
| Szabványok | IEC 62271-100, GB/T 1984 | A nemzetközi szabványoknak való megfelelés |
Az Usune-nál gyárunk beltéri nagyfeszültségű vákuum-megszakítókat gyárt, hogy megfeleljen ezeknek és még sok másnak. Testreszabhatjuk a megszakítót a projekt egyedi követelményeinek megfelelően, beleértve a speciális feszültségértékeket, áramerősségeket és működési mechanizmusokat. Mérnökcsapatunk segíthet a kiválasztási folyamatban, és részletes műszaki adatokat szolgáltat a projekthez.
A középfeszültségű beltéri nagyfeszültségű vákuum-megszakítók beszállítójának értékeléséhez a gyártási képességre, a típusvizsgálatra, a minőségirányításra, a projekttapasztalatokra és az értékesítés utáni támogatásra kell összpontosítani. A szállítónak képesnek kell lennie arra, hogy a megszakítókat az előírt előírásoknak megfelelően gyártsa, és típusvizsgálatokat végezzen a teljesítményük ellenőrzésére. Olyan minőségirányítási rendszerrel kell rendelkezniük, amely biztosítja az állandó minőséget. Tapasztalattal kell rendelkezniük az elosztási projektekben, és ismerniük kell a hálózati követelményeket. És biztosítaniuk kell az értékesítés utáni támogatást, beleértve a telepítést, az üzembe helyezést és a karbantartást. Az alábbi táblázat ezeket az értékelési szempontokat foglalja össze.
| Értékelési kritérium | Mit kell keresni | Miért számít |
| Gyártási képesség | Fejlett megmunkáló, összeszerelő és tesztelő berendezések | Biztosítja a termék minőségét és konzisztenciáját |
| Típusvizsgálat | IEC 62271-100 vizsgálati jelentések | Ellenőrzi a teljesítményt és a megfelelőséget |
| Minőségirányítás | ISO 9001 tanúsítás, ellenőrzési jegyzőkönyvek | Biztosítja az egyenletes termékminőséget |
| Projekt tapasztalat | Elosztó alállomás referenciák, közműengedélyek | Képességet és megbízhatóságot mutat |
| Értékesítés utáni támogatás | Telepítés, üzembe helyezés, karbantartás | Hosszú távú megbízhatóságot biztosít |
Üzemünkben több mint egy évtizede gyártunk beltéri nagyfeszültségű vákuum-megszakítókat. Rendelkezünk az IEC 62271-100 szerinti típusvizsgálati jelentésekkel. ISO 9001 tanúsítvánnyal rendelkezünk, és minden ellenőrzésről részletes nyilvántartást vezetünk. Projekt tapasztalatunk kiterjed elosztó alállomásokra több országban. Értékesítés utáni csapatunk készen áll a telepítés, az üzembe helyezés és a karbantartás támogatására. Arra kérjük Önt, hogy értékeljen bennünket ezen kritériumok alapján, és tekintsen partnerének a beltéri nagyfeszültségű vákuum-megszakítók területén.
Az alábbi táblázat a beltéri nagyfeszültségű vákuum-megszakítóink legfontosabb termékparamétereit tartalmazza. Ezeket a megszakítókat 12 kV és 40,5 kV közötti feszültségű középfeszültségű elosztórendszerekhez tervezték. Üzemünk egyedi igények kielégítésére egyedi megszakítókat is gyárthat.
| Paraméter | Specifikációs tartomány | Megjegyzések |
| Névleges feszültség | 12 kV, 24 kV, 40,5 kV | Rendszerfeszültséghez van kiválasztva |
| Névleges áram | 630 A – 4000 A | Terhelési áramhoz van kiválasztva |
| Rövidzárlati megszakító áram | 20 kA - 40 kA | A hibaszinthez van kiválasztva |
| Idő megszakítása | 50 ms - 80 ms | Kiválasztva koordinációra |
| Mechanikai kitartás | 10 000 - 30 000 művelet | Modelltől függ |
| Működési mechanizmus | Rugó, mágneses működtető | Alkalmazáshoz kiválasztva |
| Szigetelő közeg | Vákuum | Karbantartás mentes |
| Szabványok | IEC 62271-100, GB/T 1984 | A nemzetközi szabványoknak való megfelelés |
| MOQ | 1 egység | Nagy rendelés esetén alkuképes |
| Átfutási idő | 4-8 hét | Mennyiségtől és testreszabástól függ |
Üzemünkben beltéri nagyfeszültségű vákuum-megszakítóinkat gyártjuk, hogy megfeleljenek ezeknek és még sok másnak. Testreszabhatjuk a feszültséget, áramerősséget, megszakítóképességet és működési mechanizmust az Ön egyedi igényei szerint. Minőségellenőrzési rendszerünk magában foglalja a nyersanyagok ellenőrzését, a folyamat közbeni ellenőrzést és a szállítás előtti végső ellenőrzést. Célunk, hogy ügyfeleinknek kiváló minőségű megszakítókat biztosítsunk, amelyek védik elosztórendszereiket és biztosítják a hálózat megbízhatóságát.
1. kérdés: Miben különbözik a vákuum-megszakító az SF6-os megszakítótól?
Válasz: A vákuum-megszakító zárt vákuum-megszakítót használ az ív oltására, míg az SF6-os megszakító kén-hexafluorid gázt használ. A vákuummegszakítókat jellemzően középfeszültségű alkalmazásokhoz (40,5 kV-ig) használják, és karbantartásmentes működésükről és kompakt méretükről ismertek. Az SF6 megszakítókat magasabb feszültségekhez használják, és az SF6 globális felmelegedési potenciálja miatt nagyobb környezetterheléssel bírnak. Középfeszültségű elosztáshoz a vákuum-megszakító a domináns választás.
2. kérdés: Mennyi a tipikus megszakítási idő egy beltéri vákuum-megszakítónál?
Válasz: A beltéri nagyfeszültségű vákuum-megszakító tipikus megszakítási ideje 50-80 ezredmásodperc. Ez magában foglalja a relé működési idejét és a megszakító nyitási idejét. Gyorsabb megszakítási idők állnak rendelkezésre az ezeket igénylő alkalmazásokhoz. A Zhejiang Usune Electric Co., Ltd.-nél a megszakítóinkat tesztelik, hogy megbizonyosodjanak arról, hogy a megszakítási idejük megfelel a megadott teljesítménynek.
3. kérdés: Milyen gyakran kell karbantartani a beltéri vákuum-megszakítót?
Válasz: A beltéri vákuum-megszakítók alacsony karbantartási igényükről ismertek. A vákuum-megszakító tömített és nem igényel karbantartást. A működési mechanizmust 3-5 évente, vagy meghatározott számú művelet után ellenőrizni és kenni kell. Súlyos hiba után ellenőrizni kell az érintkezők kopását. A rendszeres ellenőrzés és karbantartás elengedhetetlen a megbízható működés biztosításához.
4. kérdés: Használható-e vákuummegszakító a kondenzátortelep átkapcsolására?
Válasz: Igen, a vákuummegszakítók használhatók kondenzátortelep-kapcsolásra, de ezeket kifejezetten erre az alkalmazásra kell tervezni. A kondenzátortelep kapcsolás speciális követelményeket támaszt, beleértve a nagy bekapcsolási áramoknak való ellenálló képességet és a megszakításmentes megszakítást. Üzemünk speciális érintkező- és fúvóka kialakítású megszakítókat tud szállítani a kondenzátortelep-kapcsoláshoz.
5. kérdés: Mi a tipikus átfutási ideje egy beltéri vákuum-megszakítónak?
Válasz: A beltéri nagyfeszültségű vákuum-megszakító tipikus átfutási ideje 4-8 hét, a névleges feszültségtől, a megszakítási kapacitástól és a testreszabási követelményektől függően. A szabványos modelleknél az átfutási idő rövidebb lehet. A Zhejiang Usune Electric Co., Ltd.-nél szorosan együttműködünk ügyfeleinkkel a projekt ütemtervének betartása érdekében.
A beltéri nagyfeszültségű vákuum-megszakítók nélkülözhetetlenek a középfeszültségű elosztórendszerekhez, mivel gyors hibaelhárítást tesznek lehetővé, védik a csatlakoztatott berendezéseket, és biztosítják a modern hálózatok által megkövetelt működési rugalmasságot. A vákuum-megszakító karbantartásmentes működést és hosszú mechanikai élettartamot kínál, így a beltéri kapcsolóberendezések domináns választása. A beszerzési vezetők és közműmérnökök számára a megfelelő megszakító kiválasztása kritikus döntés, amely befolyásolja az elosztórendszer megbízhatóságát és stabilitását. A Zhejiang Usune Electric Co., Ltd.-nél gyárunk rendelkezik azzal a szakértelemmel és képességgel, hogy beltéri nagyfeszültségű vákuum-megszakítókat gyártson, amelyek megfelelnek a legigényesebb középfeszültségi követelményeknek is. Fejlett vákuummegszakító technológiát, megbízható működési mechanizmusokat és szigorú tesztelést használunk annak biztosítására, hogy megszakítóink megbízható teljesítményt nyújtsanak.
Akár új elosztó alállomást épít, akár egy meglévő kapcsolóberendezés-sort korszerűsít, vagy cseremegszakítókat vásárol, kérjük, vegye fel velünk a kapcsolatot, hogy megbeszéljük igényeit. Műszaki adatokat, típusvizsgálati jelentéseket és személyre szabott megoldásokat tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket a közművek számára világszerte.
Lépjen kapcsolatba a Zhejiang Usene Electric Co., Ltd.-vel még mahogy megvitassák a beltéri nagyfeszültségű vákuum-megszakítókra vonatkozó követelményeket, és felfedezzék, hogyan védik megszakítóink középfeszültségű elosztórendszerét.
-
