A Zhejiang Usune Electric Co., Ltd. KYN28-12 közepes feszültségű vákuumkapcsoló berendezés, amelyet több éves kutatás-fejlesztés alapján fejlesztettek ki tapasztalata és a piaci igények alapján alkalmas 3,6-12 kV-os elektromos hálózatokhoz és egy-/kétsínes rendszerekhez, lehetővé téve a teljesítményt fogadás, elosztás, ellenőrzés és védelem.
A KYN28-12 középfeszültségű vákuumkapcsoló berendezés szigorú IEC-típusvizsgálaton esett át. A társaság rendelkezik a átfogó ISO 9001, ISO 14001 és ISO 45001 irányítási rendszer, amely biztosítja a termék stabil működését. Mint szakember áramelosztó berendezések szállítója, az Usune betartja az "első a minőség, technológia-vezérelt" elvét szabványos konfigurációk és testreszabott megoldások különféle projektekhez.
Kisfeszültségű kapcsolóberendezés
Középfeszültségű kapcsolóberendezés

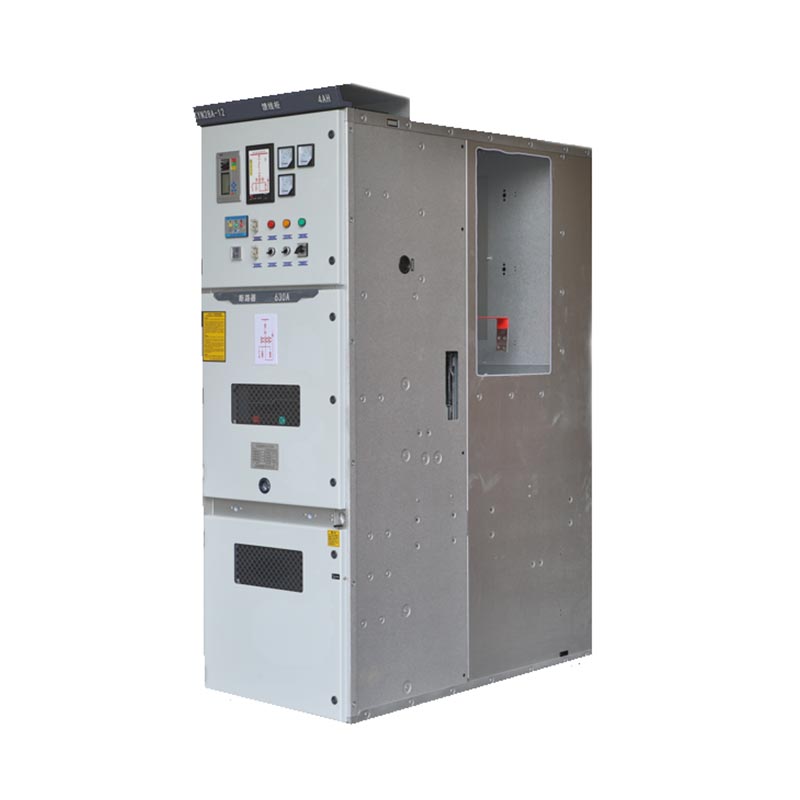

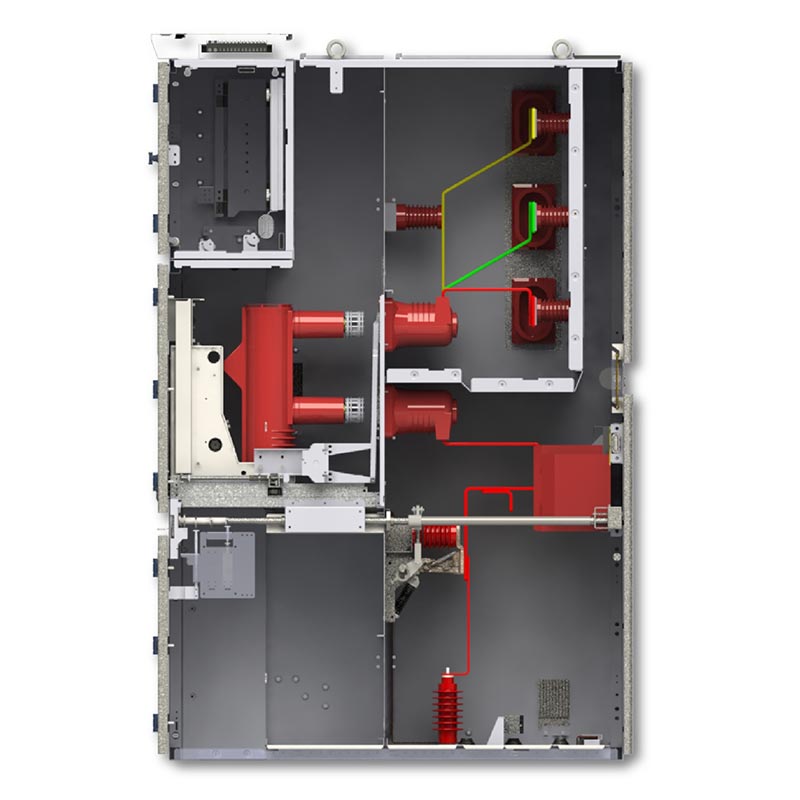

A KYN28-12 közepes feszültségű vákuumkapcsoló berendezés teljesen zárt, fém páncélozott szerkezettel rendelkezik. A szekrény készült magas korrózióálló alumínium-cink ötvözött acéllemezből, IP4X védettséggel. Belső sínek, a megszakítók, kábelek és kisfeszültségű alkatrészek egymástól függetlenül vannak elválasztva, hatékonyan elnyomva a terjedést hibaívek. A dedikált átviteli mechanizmussal felszerelve megkönnyíti a toló és pozicionálást kocsi, támogatja az elülső karbantartást és a falra szerelést, és alapterületet takarít meg.
Átfogó "ötbiztos" reteszelő rendszerrel felszerelve az elektromos hibás működés elkerülése érdekében; független fűtőtestek választhatók a megszakító rekeszbe és a kábelrekeszbe a kondenzációs korrózió megelőzése érdekében; a kábelrekeszben bőséges hely van, ami lehetővé teszi a gondos vezetékezést és a kényelmes karbantartást.
Kompatibilis több vákuum-megszakítóval, például VS1-12, ABB VD4 és Schneider HVX; -val lehet konfigurálni feszültségtranszformátorok, leválasztó kocsik és egyéb modulok; a kocsik univerzálisan cserélhetők, csökkentve karbantartási nehézségek és költségek.
| Paraméter | Részletek |
| Névleges feszültség | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Névleges frekvencia | 50/60Hz |
| Névleges áram | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Névleges rövid idejű ellenállási áram (4 s) | 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA |
| Névleges szigetelési szint | Teljesítmény Frekvencia: 42kV (1 perc); Villámimpulzus: 75 kV (csúcs) |
| Védelmi szint | Shell IP4X, rekeszközi IP2X |
| Környezeti hőmérséklet | -15°C ~ +40°C |
| Paneltípusok | Bejövő, kimenő, transzformátorvédelem, buszcsatoló, PT/VT stb. |

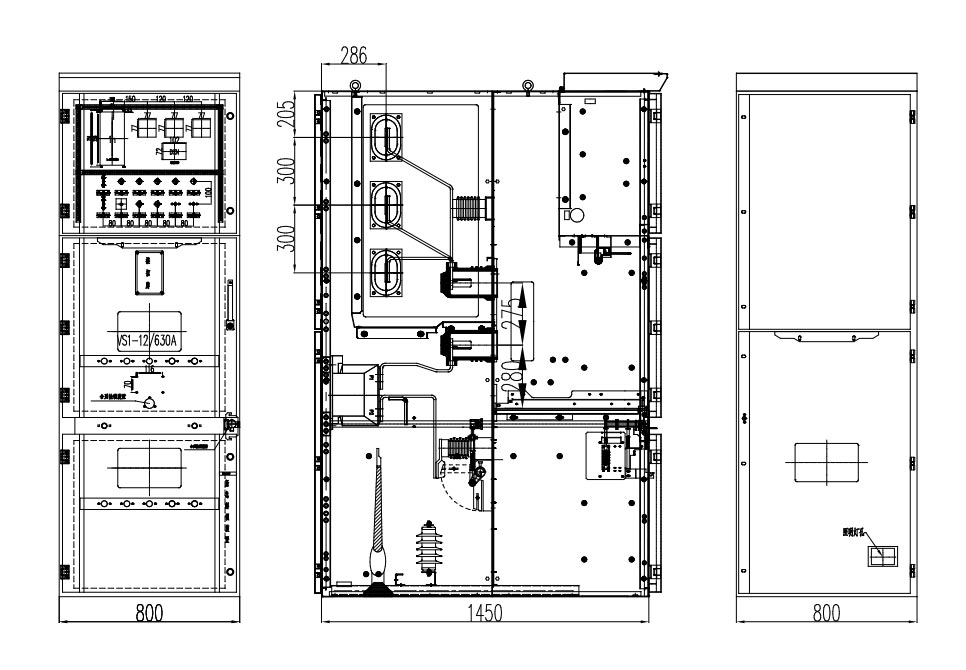

| Méretek (Sz × Ma × M) | 650/800/1000 mm × 2300 mm × 1450 mm |
A KYN28-12 robusztus kialakításával és stabil teljesítményével számos kritikus szektorban a legkedveltebb választás:
1. Energia és infrastruktúra: Erőművek, szélerőművek és központosított alállomások.
2. Nehézipar: Kohászati üzemek, petrolkémiai komplexumok és nagy gyártó vállalatok.
3. Kereskedelmi és lakossági: sokemeletes épületek, repülőterek, kórházak és adatközpontok.
1. Kihívás: Egy nagy nemzetközi kikötőnek megbízható központi áramrendszerre volt szüksége a 24 órás konténerkezelés támogatásához,
vámellenőrzés és veszélyes anyagok feldolgozási műveletei. A megoldásnak ellenállnia kellett a régió kemény,
párás tengerparti éghajlat.
2. Megoldás: Ez a projekt egy moduláris, előre gyártott alállomást írt elő, amely integrálja a 14 Usune KYN28-12 középfeszültséget
Vákuumos kapcsolóberendezések, mint a nagyfeszültségű elosztó mag.
3. Az Usune választásának okai: Az Usune kitűnt a bizonyított IP4X védelmi besorolásával, a kondenzáció elleni fűtőtestekkel,
és robusztus fémházkialakítása ideálissá teszi korrozív, magas páratartalmú környezetekhez.
4. Eredmények: A rendszer sikeresen üzembe helyezése megtörtént, és folyamatosan, 100%-os üzemidővel működik, biztosítva a
stabil és megbízható tápegység a kikötő kritikus műveleteihez. Ez a projekt teljes mértékben bemutatja, hogy az Usene, mint a
vezető gyártó az elektromos iparban, az előnyben részesített választás a kritikus alkalmazásokhoz
világszerte.
| Nem. | Tétel | Egység | Érték |
| 1 | Névleges feszültség | kV | 12 |
| 2 | Teljesítmény-frekvencia-ellenállási feszültség (1 perc) | 42, 48 | |
| 3 | Villámimpulzus-ellenállási feszültség (csúcsérték) | 75, 85 | |
| 4 | Névleges frekvencia | Hz | 50 |
| 5 | Névleges áram | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Névleges rövidzárlati megszakítóáram (effektív érték) | kA | 25, 31,5, 40, 50 |
| 7 | 4 másodperces hőstabilitási áram (effektív érték) | 25, 31,5, 40, 50 | |
| 8 | Névleges csúcsellenállási áram | kA | 63, 80, 100, 125, 150 |
| 9 | Védettségi fok | A burkolat IP4X, és IP2X, ha a rekesz és a megszakító ajtaja nyitva van |
*Kényszerített léghűtés szükséges.
Gyári, garantálni tudjuk, hogy az ár ésszerű és versenyképes.
Általában 24 órán belül árajánlatot adunk a megkeresés beérkezése után.
Igen, természetesen elfogadjuk az OEM-et.
Az átfutási idő a megrendelt mennyiségtől függ, általában a fizetés kézhezvételétől számított 15-20 napon belül.

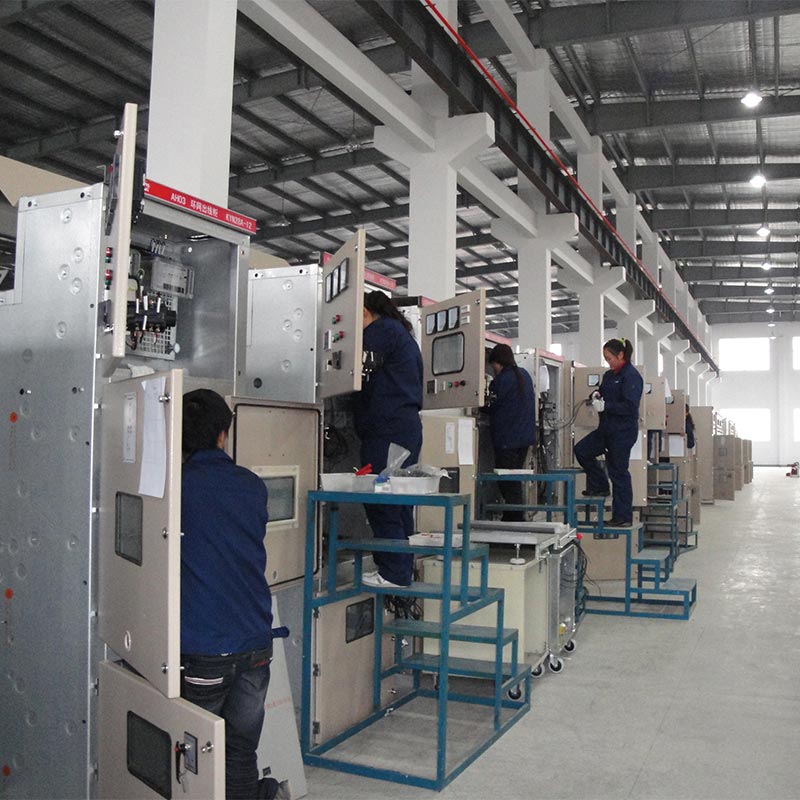

Minden terméket a tartozékoktól kezdve megvizsgálunk, és indulás előtt rutin tesztekkel végezzük el gyárunk.
Készítsen fényképeket vagy videót a minőségi problémákról, és küldje el nekünk ellenőrzésre és megerősítésre, és mi elkészítjük a elégedett megoldást az Ön számára 1-3 napon belül.
12 hónap a szállítás dátumától számítva.
● Több mint 14 éve szakosodunk erre a területre, és egy tapasztalt K+F csapatunk végzi a tervezést.
és fejlesztési munka minden projekthez az ügyfél speciális igényei alapján.
● Rendkívül szigorú minőségellenőrzési eljárást alkalmazunk az alkatrészektől a késztermékekig.
● Állandó gyártási időszak 15-20 napon belül.
● Teljes körű vizsgálati jelentésekkel rendelkezünk a termékekhez.
● Egylépéses megoldás biztosított.
Összefoglalva, a KYN28-12 közepes feszültségű vákuumkapcsoló berendezés a középfeszültségű teljesítmény csúcsát képviseli elosztási technológia. Egyesíti a biztonság-központú tervezést, a kiváló gyártási minőséget és a rugalmas testreszabást lehetőségeket, megbízható, hosszú távú megoldást nyújtva a modern villamosenergia-rendszerekhez. Kiváló K+F, gyártási és szolgáltatási rendszer, ez a zászlóshajó termék továbbra is világszerte elismert megbízható minősége és átfogó támogatást.
