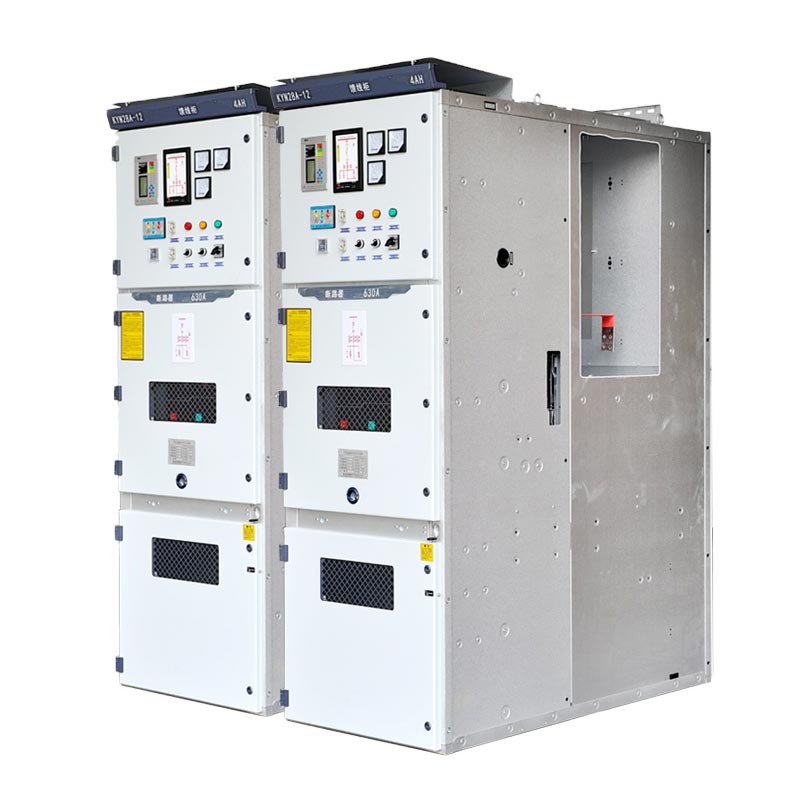

Kyn28 kapcsolóberendezés 11kV

Az Usune Kyn28 Switchgear 11 kV 3,6 kV-12 kV, 50 Hz-es háromfázisú váltakozó áramú rendszerekhez alkalmas, lehetővé téve az áramfelvételt, elosztás, ellenőrzés, védelem és felügyelet. Támogatja az egysínes, egysínes szakaszolást és a duplasínt gyűjtősín csatlakozási módszerek, így az energiaellátó rendszerek kulcsfontosságú áramelosztó eszköze. Alaptermékként a professzionális kínai áramellátó beszállító, globálisan megbízható középfeszültségű áramelosztóvá vált megoldás gyári gyártási képességeinek és stabil minőségének köszönhetően.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Alapvető szabványoknak való megfelelés

Az Usune Kyn28 Switchgear 11kV szigorúan betartja a nemzetközi és hazai szabványokat a termék biztosítása érdekében megbízhatóság, biztonság és átjárhatóság:

1. IEC 60298 / IEC 62271-200: AC fémbevonatú kapcsolóberendezések 1 kV és 52 kV közötti névleges feszültséggel
2. GB 3906-2006: 3–35 kV AC fémházas kapcsolóberendezések és vezérlőszekrények
3. DL/T 404-2007: Műszaki előírások beltéri AC nagyfeszültségű kapcsolóberendezésekhez
4. GB/T 11022: Általános előírások a nagyfeszültségű kapcsolóberendezésekhez

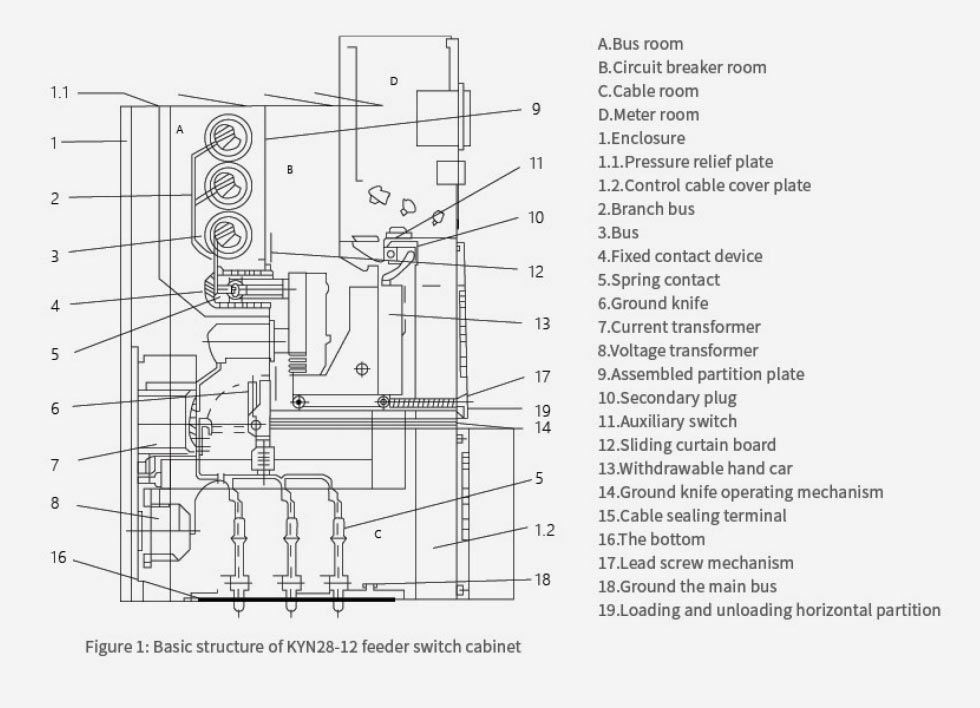

Szerkezeti és tervezési jellemzők

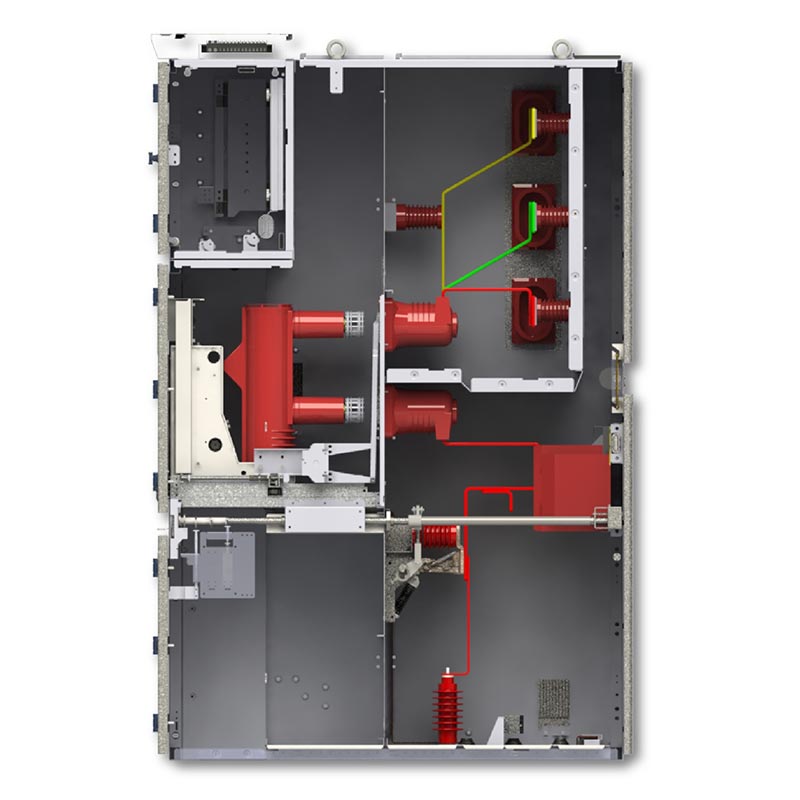

A Kyn28 Switchgear 11 kV-os háza moduláris csavarozott szerkezettel rendelkezik, amely kiváló minőségű horganyzott/hidegen hengerelt acéllemez, fém válaszfalakkal öt független földelő rekeszre osztva, hatékonyan megelőzve a hibát terjedését.

1. Megszakító rekesz: Kivehető, mechanikus megszakítóval ellátott vákuummegszakító kocsival egymásba záródó
2. Gyűjtősín-rekesz: A főgyűjtősíneket és a leágazó gyűjtősíneket külön-külön leválasztva szereli fel.
3. Kábelrekesz: Kábelcsatlakozásokhoz használható, transzformátorokat, földelőkapcsolókat, túlfeszültség-levezetőket stb.
4. Vezérlőműszerrekesz: Reléket, műszereket, védelmi eszközöket és másodlagos áramköröket telepít.
5. Nyomásmentesítő csatorna: A tetején nyomáscsökkentő eszközzel van felszerelve, amely lehetővé teszi az ívnyomás biztonságos felszabadítását hiba esetén.

Alapvető előnyei

1. Kivehető kézikocsi kialakítás: Az áramköri megszakító és a PT kézikocsik felcserélhetők, lehetővé téve a gyors karbantartást és csere a teljes gyűjtősínszakasz feszültségmentesítése nélkül.
2. Átfogó öt védelmi reteszelés: Megakadályozza a megszakító véletlen nyitását/zárását, a kézikocsi tolása/húzása terhelés alatt, megakadályozza a földelő kapcsoló bezárását feszültség alatt, megakadályozza az áramellátást amikor a földelő kapcsoló zárva van, és megakadályozza a véletlen bejutást a feszültség alatt álló rekeszekbe.
3. Kompakt felépítés: Előre néző üzemeltetés és karbantartás, így szerelési hely takarítható meg.
4. Magas környezeti alkalmazkodóképesség: Beépített kondenzációs fűtőberendezés, alkalmas nedves környezetre.

Főbb alkalmazástípusok:

1. Bejövő vonali szekrény (áram vétele)
2. Kimenő vonali szekrény (áram elosztása az adagolókhoz/motorokhoz)
3. Feszültségváltó és feszültségmérő szekrény
4. Mérőszekrény (energiamérővel)
5. Gyűjtősín-szekció szekrény
6. Elszigetelő szekrény

Környezeti feltételek

- Környezeti hőmérséklet: -15℃ ~ +40℃
- Napi átlagos relatív páratartalom ≤95%, havi átlag ≤90%
- Nincsenek robbanásveszélyes, korrozív gázok vagy vezetőképes por, nincs erős vibráció
- Csak beltéri telepítés

Főbb műszaki paraméterek

A tényleges alkalmazási eset

Városi kereskedelmi komplex energiaelosztási projekt. 50 emeletes kereskedelmi komplexum (iroda + kereskedelmi + szórakozás) Kelet-Kínában 18 darab Usune Kyn28 Switchgear 11 kV-os egységet használ, beleértve a bejövő vezetékeket, a kimenő vezetékeket, a PT-ket, a mérést, szekciós szekrények és szigetelő szekrények, redundáns tápellátással kettős gyűjtősínen keresztül.

Két év működés után 99,98%-os áramellátási megbízhatóságot ért el, nem tervezett áramkimaradások nélkül. A a kapcsolóberendezések gyorsan cserélhetők, jelentősen csökkentve a karbantartási időt. A kompakt szekrény helyet takarít meg a készülékben elosztó helyiség, és a kondenzációs fűtőelem biztosítja a stabil működést párás környezetben.

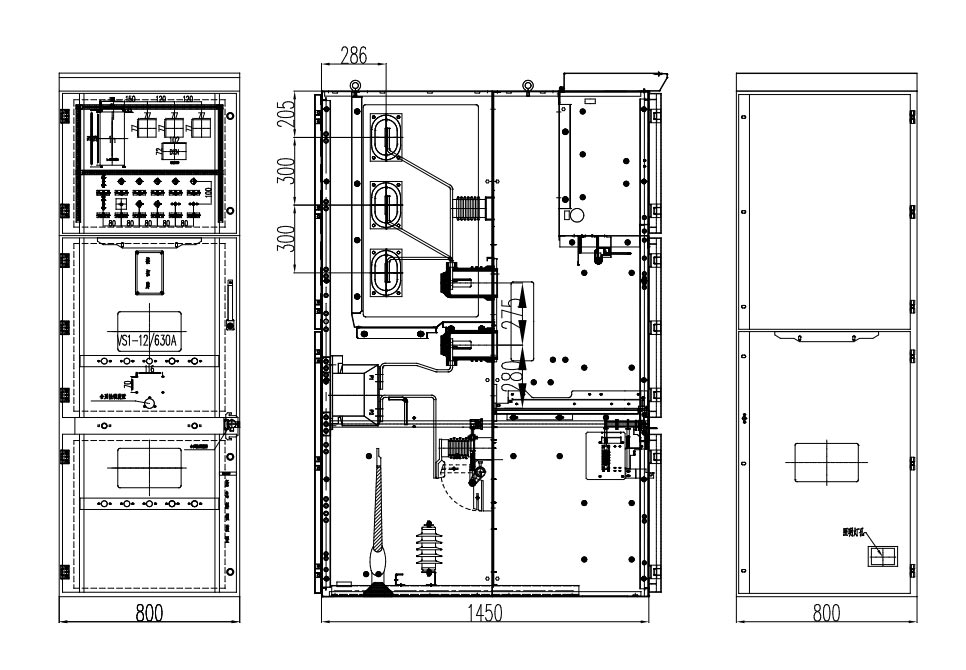

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Melyek a fő különbségek az Usune KYN28 11kV és a hagyományos rögzített kapcsolóberendezések között?

V: A fő különbség a kihúzható kapcsolóberendezés szerkezete. A megszakítók önállóan kivehetők és felcserélve, így nincs szükség teljes áramszünetre a karbantartás során. Ez nagyobb biztonságot és karbantartási hatékonyság, a független rekesz pedig hatékonyan korlátozza a hibatartományt.

2. kérdés: Használható a Kyn28 11kV kapcsolóberendezés nagy magasságban vagy különösen párás környezetben?

V: Igen. Professzionális gyártóként az Usune nagy magasságban lecsökkentő kialakítást, fokozott szigetelést és korrózióvédelem, és beépített fűtőtest biztosítja a megbízható működést nedves környezetben.

3. kérdés: Mi a helyzet a termékgaranciával és az értékesítés utáni szolgáltatással?

V: Az egész gépre 12 hónapos garancia vonatkozik, egy globális műszaki csapat, amely a nap 24 órájában válaszol, és gyorsan a központi területeken elérhető helyszíni szolgáltatás. Hosszú távú karbantartási és műszaki képzést is biztosítunk.
