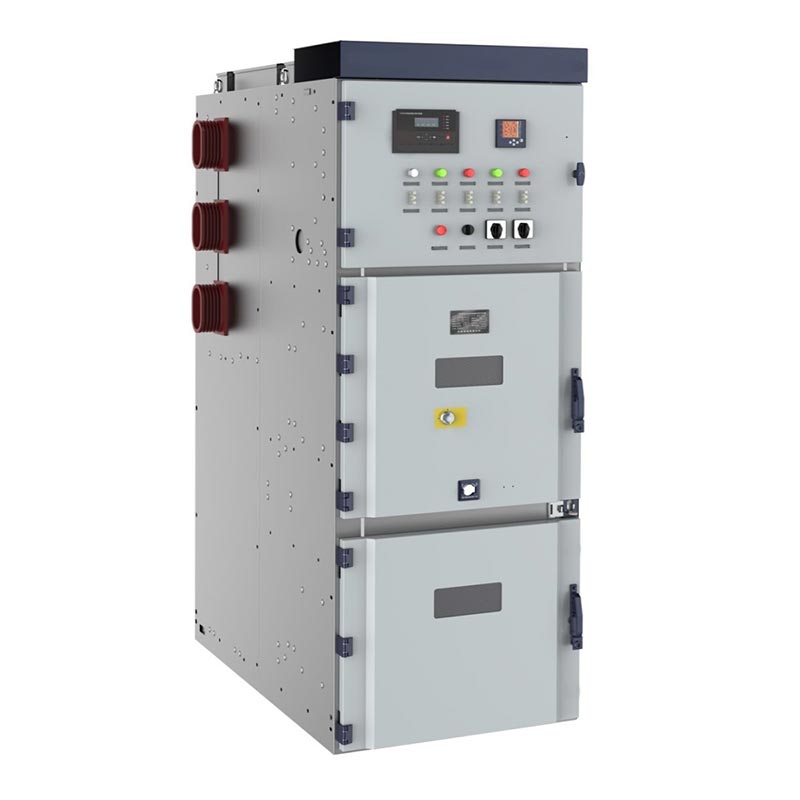

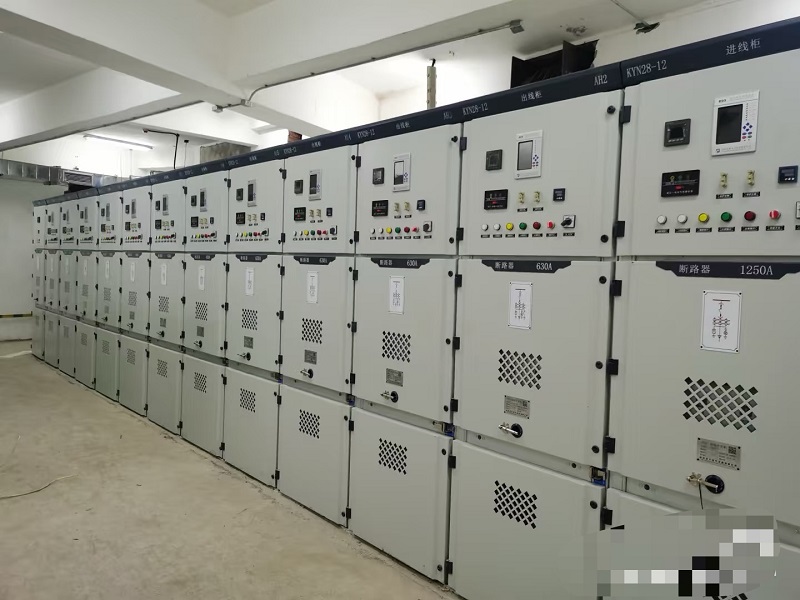

Kyn28 kapcsolóberendezés 12kv

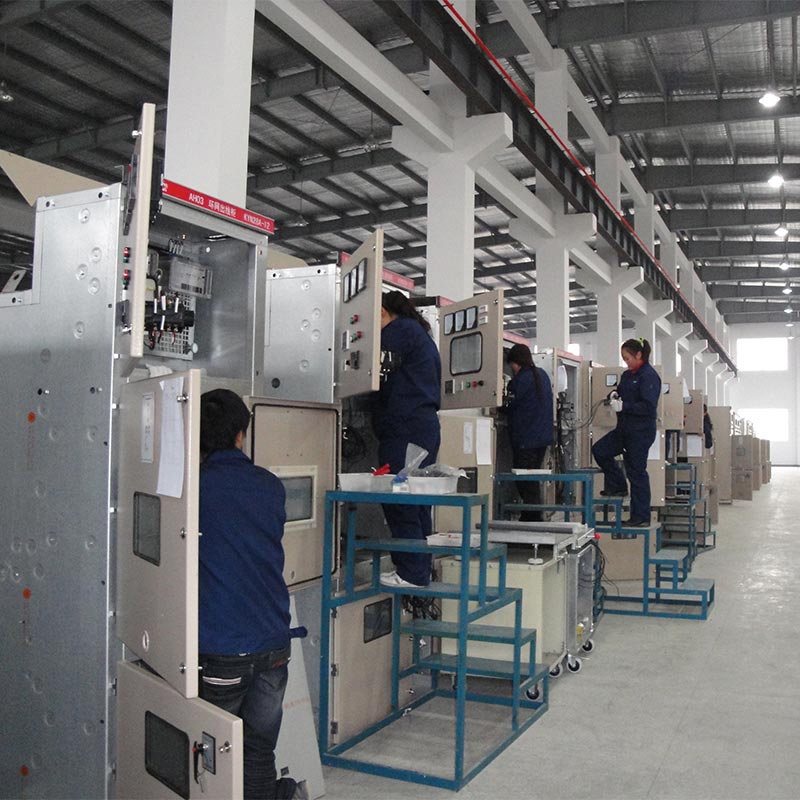

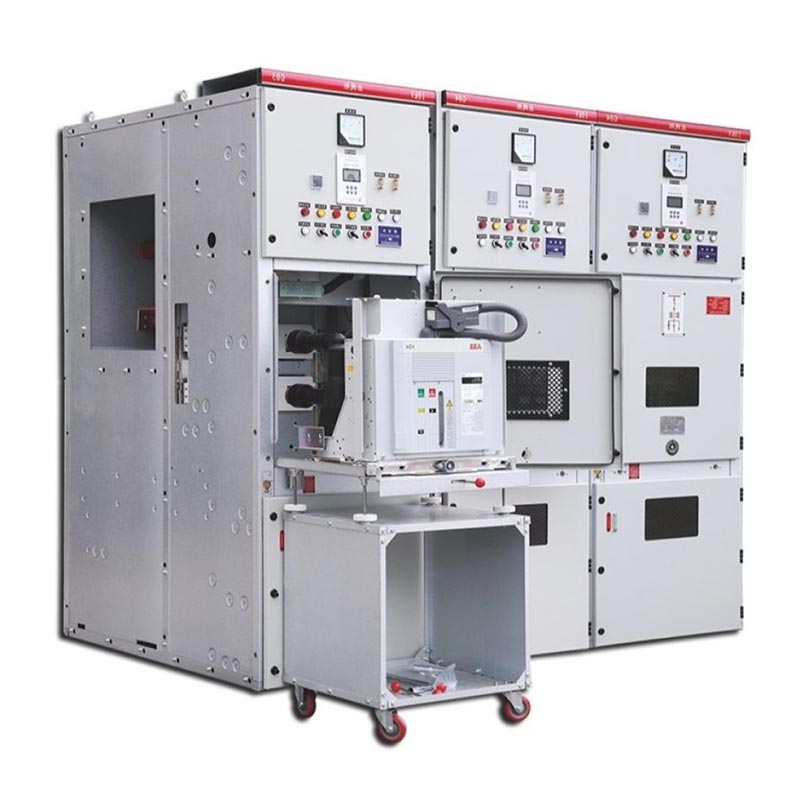

Az Usune Kyn28 Switchgear 12kV egy beltéri nagyfeszültségű áramelosztó eszköz, amelynek névleges feszültsége 3,6 kV, 7,2 kV és 12 kV, alkalmas 50/60 Hz-es háromfázisú váltakozó áramú rendszerekhez. Ez egy alapvető elektromos berendezés a modern teljesítményben szállítás és elosztás, ipari áramelosztás és kereskedelmi épületek áramellátási területei. A termék páncélozott, fémmel zárt szerkezettel rendelkezik, amely teljesen elválasztja a funkcionális egységeket, például megszakítókat, gyűjtősíneket, kábelek és műszerek vezérlése. Ez a kialakítás eleve kiküszöböli az íves hibák terjedését. Az is kihúzható vákuummegszakító kocsival van felszerelve, amely lehetővé teszi a gyors karbantartást és cserét lekapcsolás nélkül lefelé a gyűjtősínen, teljes mértékben kielégítve a villamosenergia-rendszerek alapvető követelményeit a biztonságos, stabil és hatékony működés érdekében karbantartás.

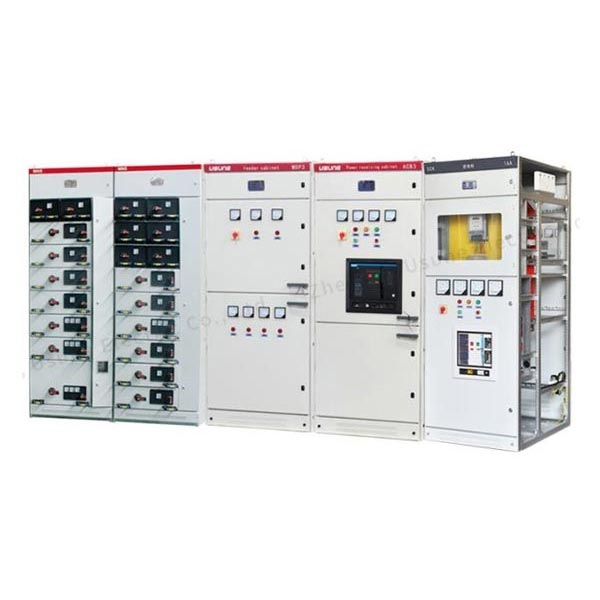

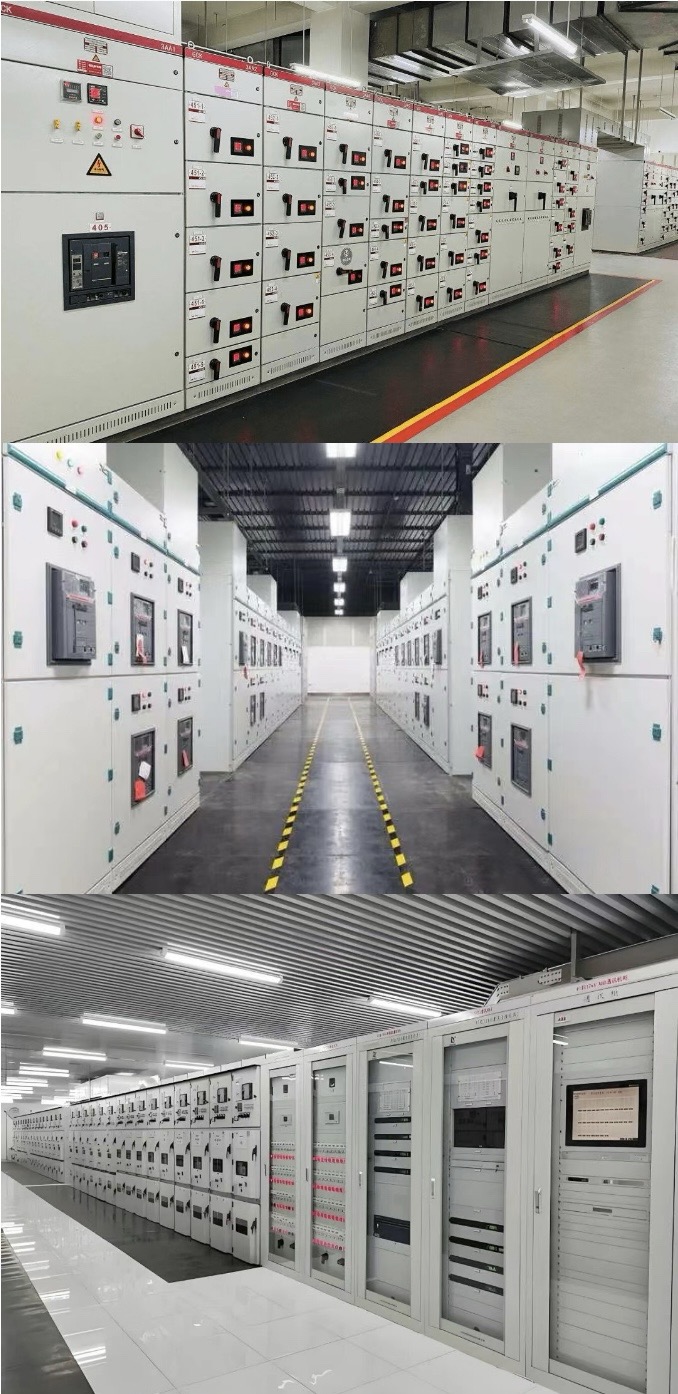

Kisfeszültségű kapcsolóberendezés

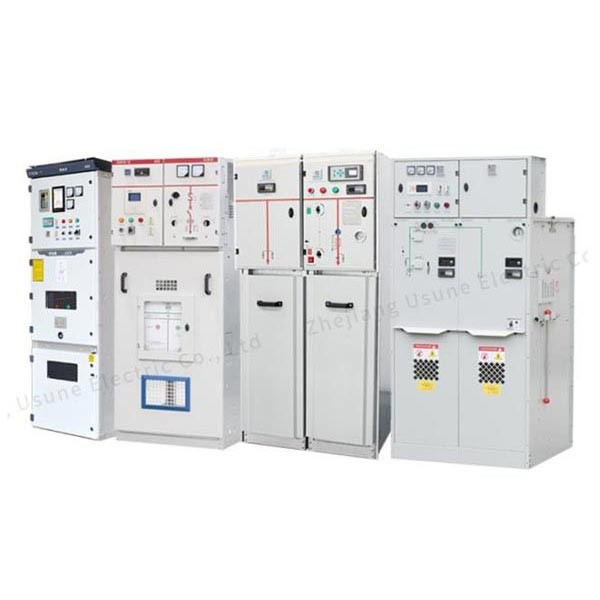

Középfeszültségű kapcsolóberendezés

Alapvető műszaki paraméterek

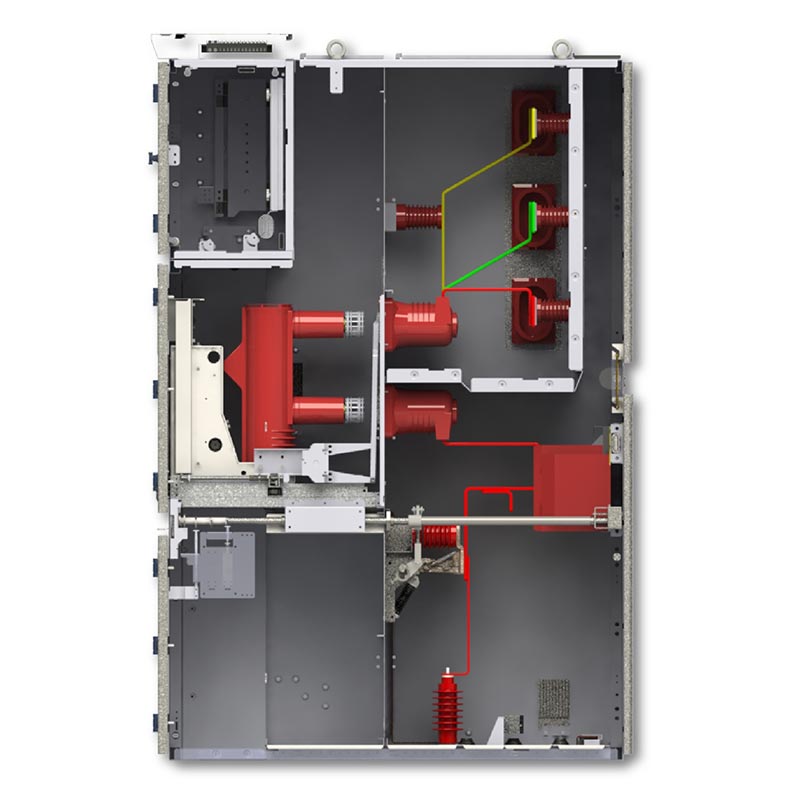

Független rekesz szerkezet

A Kyn28 Switchgear 12kV moduláris rekesz kialakítású, teljesen fém szigeteléssel. A négy funkcionális terület teljesen függetlenek, hatékonyan megakadályozzák a hibák továbbterjedését:

1. Megszakító rekesz: Vákuumos megszakító kocsit szerel fel, amely precíz vezetéssel és reteszelő mechanizmusok a kocsi biztonságos mozgásának biztosítására.
2. Gyűjtősín-rekesz: A fő- és leágazósínek zárt elrendezése kiváló szigetelési teljesítménnyel, elkerülve fázis-fázis/fázis-föld rövidzárlat kockázata.
3. Kábelrekesz: Bőséges hely, alkalmas többáramú kábelcsatlakozásokra, megkönnyíti a kábelfektetést, bekötést, és tesztelés.
4. Műszer- és vezérlőrekesz: védelmi eszközöket, mérőműszereket és vezérlőáramkört integrál alkatrészek a központi felügyelethez és működtetéshez.
5. Nyomáscsökkentő készülék: A tetején külön nyomáscsökkentő csappantyúval van felszerelve, így gyorsan ki tudja engedni az ívet nyomás belső hibák esetén, biztosítva a szekrény és a személyzet biztonságát.

A termék fő előnyei

1. Kivehető kézikocsi kialakítás

A megszakító, a PT és a leválasztó kézikocsi sorozat teljesen felcserélhető. A karbantartás során egyszerűen távolítsa el a hibás kézikocsit, és tolja be a tartalék kézikocsit, hogy gyorsan helyreállítsa az áramellátást a teljes gyűjtősín leválasztása nélkül, jelentősen csökkenti az áramszünet karbantartási idejét.

2. Átfogó "öt-megelőző" mechanikus reteszelés:

- Megakadályozza a megszakítók véletlen nyitását és zárását;
- Megakadályozza a megszakító kézikocsi terhelés alatti eltávolítását/betolását;
- Megakadályozza a földelőkapcsoló véletlen bezárását feszültség alatt;
- Megakadályozza a véletlenszerű áramellátást, amikor a földelő kapcsoló zárva van;
- Megakadályozza a véletlen bejutást a feszültség alatt álló rekeszekbe.

3. Optimalizált biztonság és karbantartás

A teljes elülső üzemeltetési és karbantartási kialakítás kiküszöböli a hátsó karbantartási helyet, így hatékonyan takarítható meg alapterület az elosztó helyiségben; a szekrény beépített kondenzációs fűtéssel rendelkezik, amely alkalmazkodik a magas páratartalomhoz környezetekben, megelőzve a páralecsapódás okozta szigetelési hibákat.

4. Magas szigetelés és hibaállóság

A Kyn28 Switchgear 12kV kiváló minőségű szigetelőanyagokat és tudományosan elosztott szigetelést használ, így magas szigetelési szint. Hatékonyan ellenáll a rövidzárlatoknak, túlfeszültségeknek és egyéb elektromos hibáknak. Kombinált fém páncélszerkezetével erős ívvezérlési képességekkel büszkélkedhet.

Fő alkalmazástípusok

1. Bejövő vonali szekrény: Felfelé irányuló forrásokból kap áramot, így áramvételt és általános védelmet biztosít.
2. Kimenő vonali szekrény: Elosztja az áramot a terhelésekhez, a motorokhoz és más sorkapocsáramkörökhöz, védelmet biztosítva.
3. PT és feszültségmérő szekrény: Figyeli a rendszer feszültségét és túlfeszültség elleni védelmet biztosít.
4. Mérőszekrény: integrálja az energiamérő műszereket a pontos energiafogyasztási statisztikák érdekében.
5. Sínszekció szekrény: Lehetővé teszi a gyűjtősínszakaszok szegmentált működését, leválasztását és védelmét.
6. Elszigetelő szekrény: Elektromos szigetelést biztosít, biztosítva a biztonságos karbantartást.

Valós alkalmazási eset

1. eset: 10 kV-os áramelosztási projekt egy nagy adatközponthoz Kelet-Kínában

Projektkövetelmények: Az adatközpont 99,99%-os áramellátást és hibamentes, rendkívül stabilitást igényel középfeszültségű áramelosztó rendszer, amely biztosítja a zavartalan tápellátást az olyan magterhelések számára, mint a szerverek és hűtőberendezés.

Megoldás: Az Usune Kyn28 Switchgear 12 kV-os egységeivel komplett áramelosztó rendszert építettek ki, beleértve bejövő szekrények, mérőszekrények, PT szekrények és 12 kimenő szekrények. 40kA-es rövidzárlattal van felszerelve megszakítóképességű vákuum-megszakítók és intelligens integrált védelmi eszközök a gyors hiba eléréséhez szigetelés és pontos hibahely.

Üzemeltetési eredmények: A rendszer 2023-as üzembe helyezése óta hibátlanul, 100%-os a védelmi műveletek pontossága. Az éves áramkimaradási idő kevesebb, mint 5 perc, teljes mértékben megfelel a legmagasabb értéknek Az adatközpont megbízható tápellátási követelményei és a több tízes gazdasági veszteség hatékony elkerülése több millió dollárt az áramkimaradások miatt.

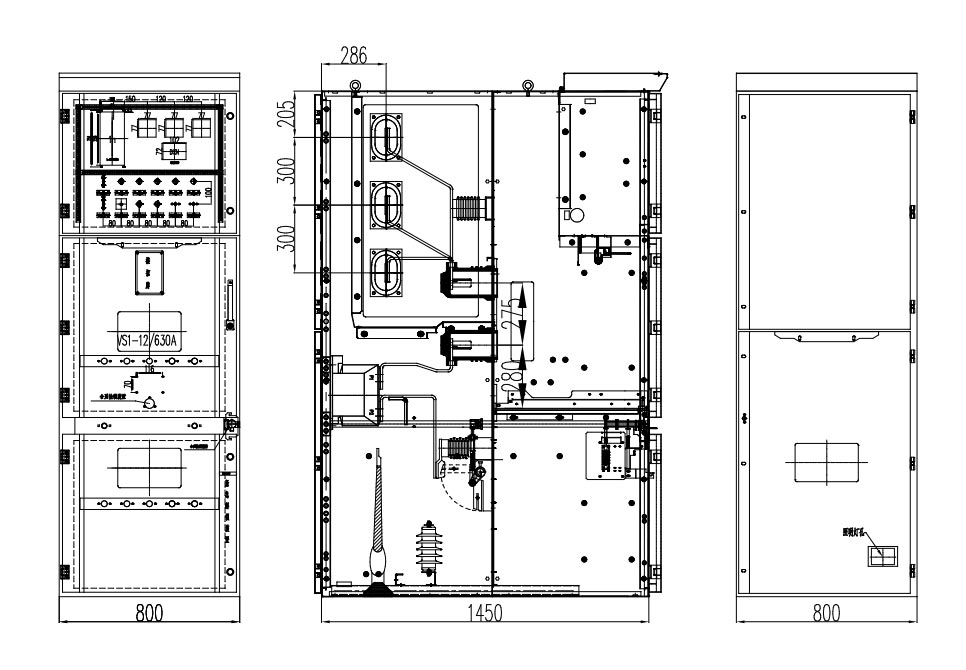

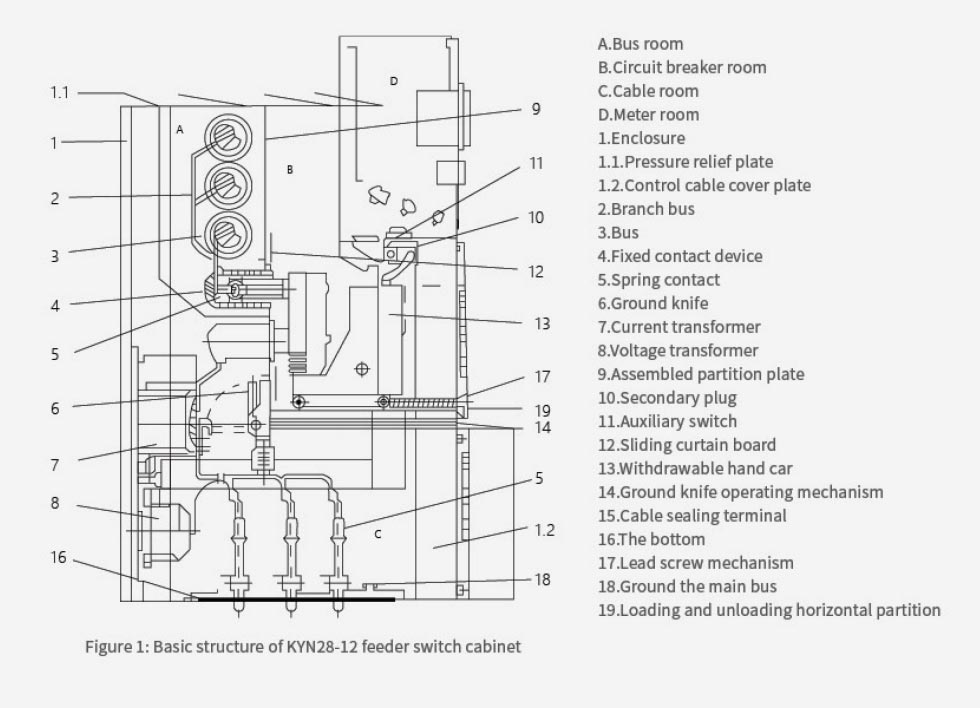

A termék külső mérete

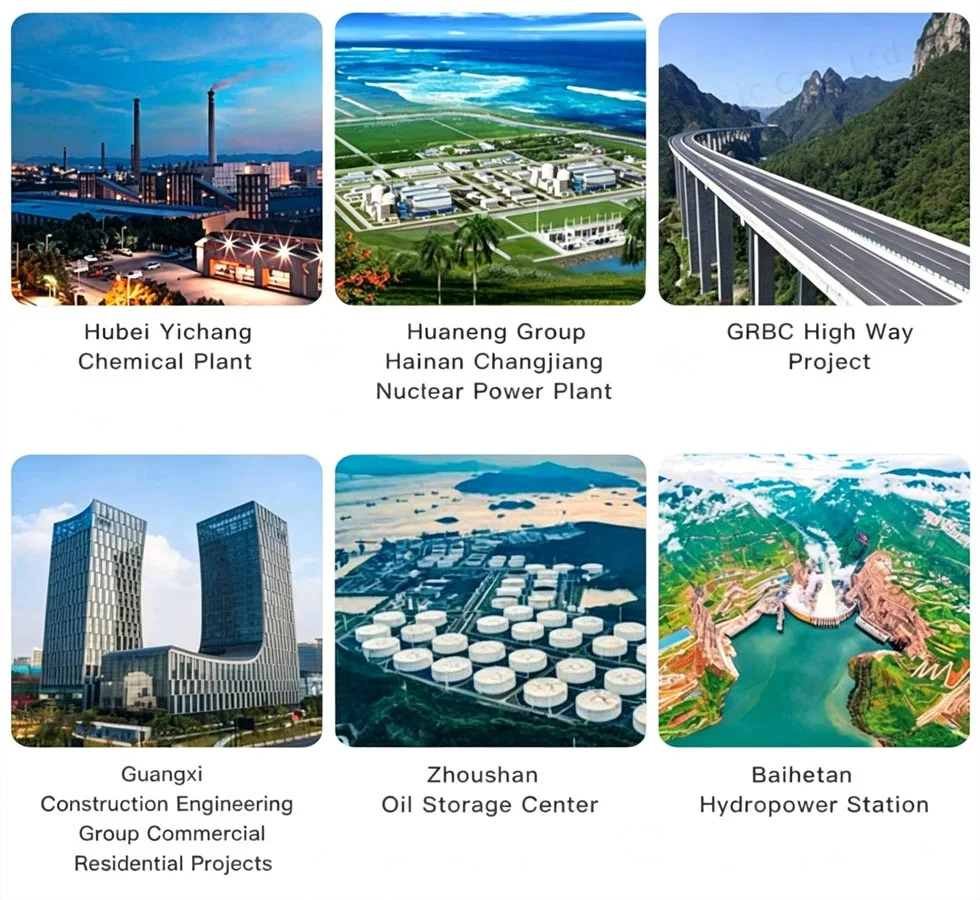

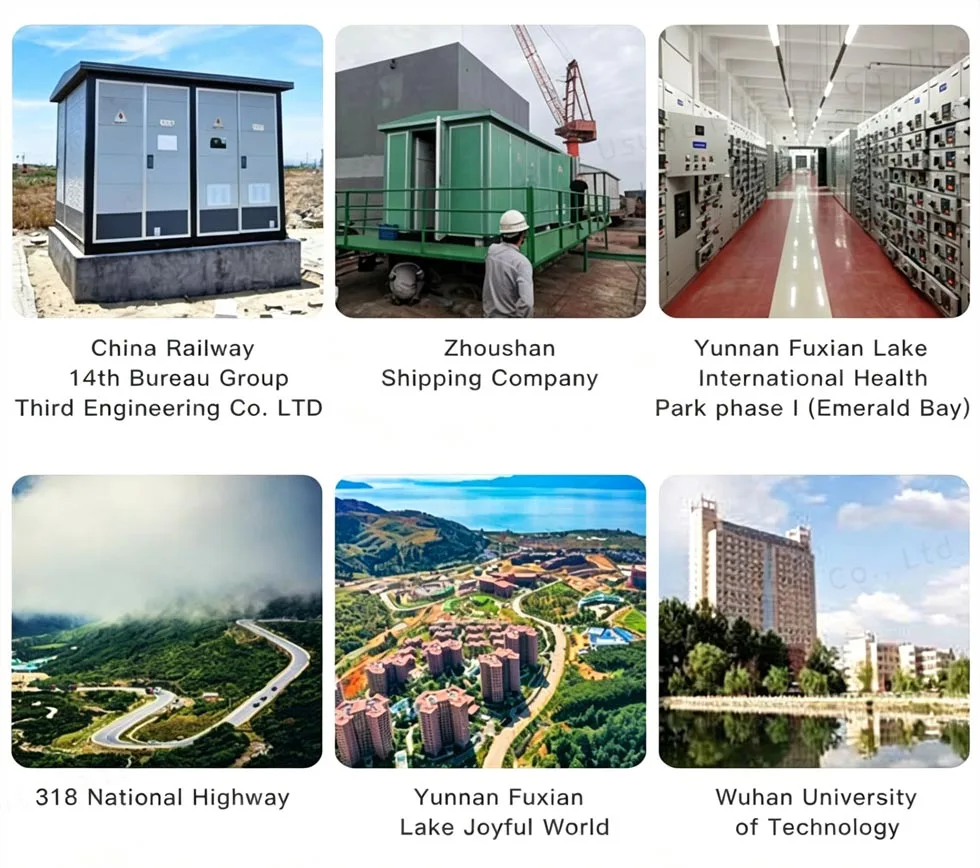

Projekt referencia

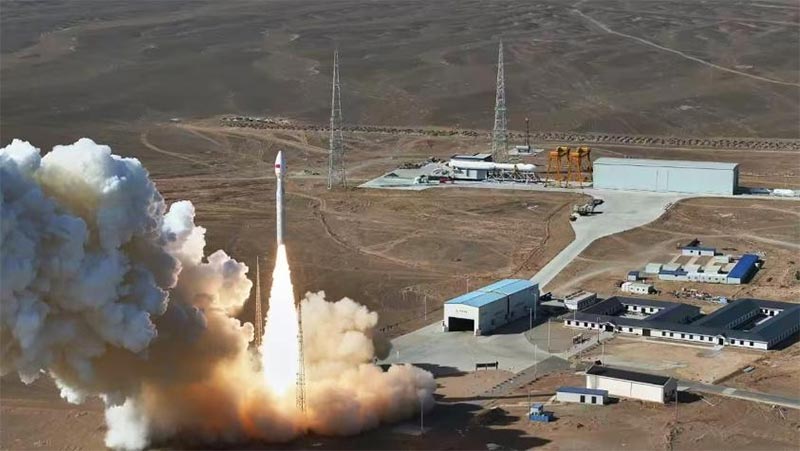

Cas-space rakétaindítási projekt

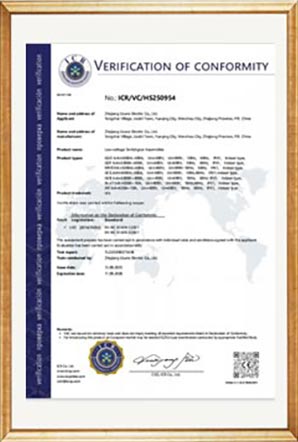

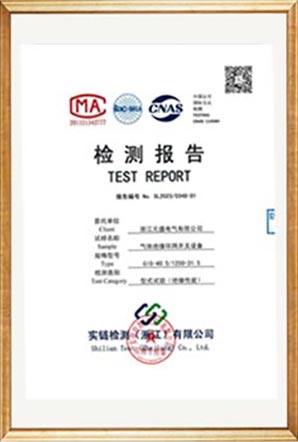

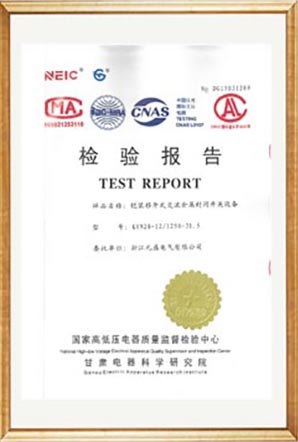

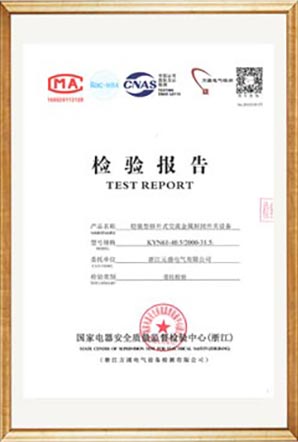

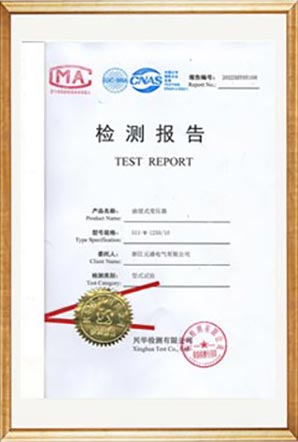

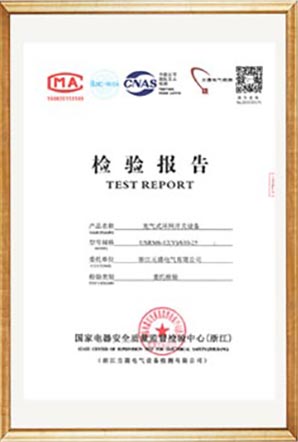

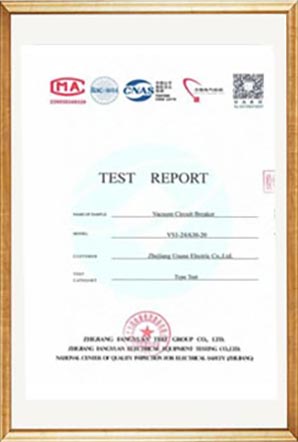

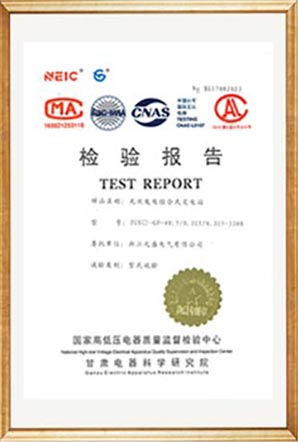

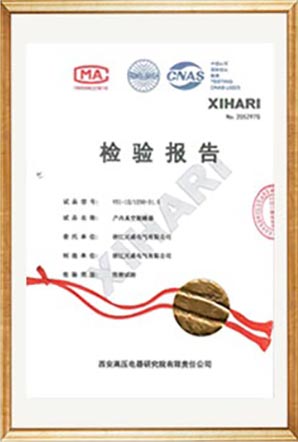

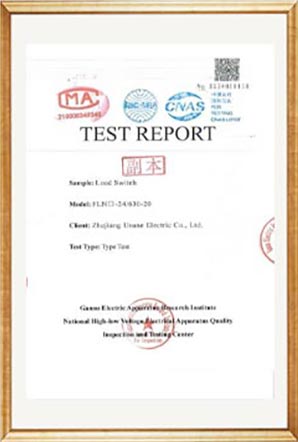

Tesztjelentés

GYIK

1. kérdés: A Kyn28 Switchgear 12kV-os rendszer „ötbiztos” reteszelése mechanikusan kényszerített reteszelő mechanizmus, és deaktiválható?

Az Usune KYN28 kapcsolóberendezés "ötbiztos" reteszelő rendszere tisztán mechanikus, kényszerreteszelő kialakítást alkalmaz elektromos kiegészítő nyitóáramkör nélkül, szerkezetileg kiküszöbölve a helytelen működés lehetőségét. Csak professzionális karbantartó személyzet speciális szerszámokkal, biztonságos áramellátás mellett ideiglenesen feloldhatja a zárat meghibásodás és földelés; normál működés közben nem nyitható ki. Ez teljes mértékben megfelel az IEC-nek és a hazai áramellátásnak biztonsági előírásokat, maximalizálva a kezelők és a berendezések biztonságát.

2. kérdés: Működhet-e normálisan a termék magas páratartalmú és magas tengerszint feletti magasságban, és milyen speciális kezelések szükségesek kötelező?

A termék normál páratartalom-tűrése ≤95% napi átlag és ≤90% havi átlag. A beépített kondenzátoros fűtés automatikusan párátlanítja, könnyen kezeli a magas páratartalmú környezetet. 1000 m feletti magasságú forgatókönyvek esetén ez lehetséges Az energiaipari szabványok szerinti leértékeléssel együtt használják (kb. 10%-os leértékelés minden 1000 méteres növekedés után magasság). Egyedi tervezésű, megerősített szigetelési változatok is rendelkezésre állnak a kúszótávolság és a találkozás növelésére magaslati biztonsági üzemeltetési követelmények.
