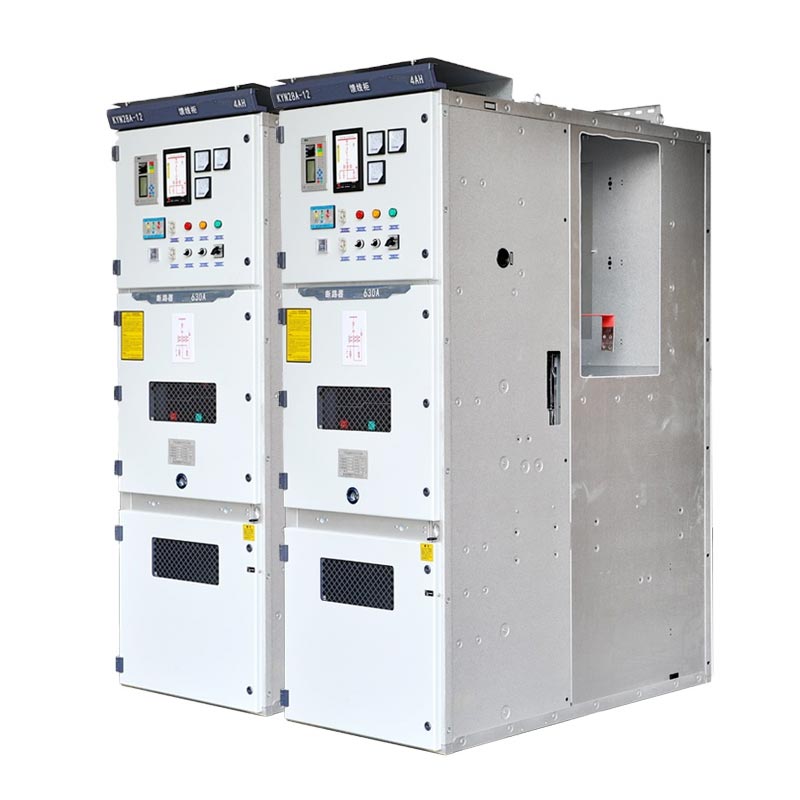

Kyn28 kapcsolóberendezés 10kv

Az Usune Kyn28 Switchgear 10 kV háromfázisú AC 50 Hz, 3,6 ~ 12 kV egysínhez és egy gyűjtősínhez használható szegmentált energiarendszerek, és átfogó "öt-proof" funkciókat kínál. A szekrény kézikocsi része felszerelhető -val központi alkatrészek, például vákuum-megszakítók és vákuum-kontaktorok. Vákuumos megszakítók olyan márkáktól, mint az ABB VD4, A Schneider HVX és az Usene VS1 választható. Jelenleg ez a főbb beltéri nagyfeszültségű komplett készlet hatalom elosztó berendezések, amelyeket főként energiaátvitelre és -vételre használnak különböző alállomásokon és elosztókban állomásokhoz, valamint az áramkör vezérléséhez, védelméhez és felügyeletéhez.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Működési környezeti követelmények

• Környezeti levegő hőmérséklet: felső határ +40 ℃, alsó határ -15 ℃;
• Relatív páratartalom: napi átlag legfeljebb 95%, havi átlag nem haladja meg a 90%-ot;
• Magasság: 1000 m és az alatt;
• Szeizmikus intenzitás: nem haladja meg a 8 fokot;
• Nincs tűz- vagy robbanásveszély, nincs súlyos szennyezés, nincs vegyi korrózió és heves vibráció. Ha a működő környezet meghaladja a GB3906-ban meghatározott normál feltételeket, a felhasználónak és a gyártónak egyeztetnie kell és meghatározni a megfelelő feltételeket.

Műszaki paraméterek

• Névleges feszültség: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Névleges frekvencia: 50/60 Hz;
• Névleges áramerősség: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Névleges rövid idejű ellenállási áram (4 s): 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA;
• Névleges szigetelési szint: 42 kV (1 perc teljesítményfrekvencia, elektródák között/földig), 48 kV (nyitott érintkező); 75kV (villámimpulzus, elektródák között/föld felé), 85kV (nyitott érintkező, csúcsérték);
• Védettségi osztály: tokozás IP4X védettség, IP2X rekeszek védettsége;
• Szekrény típusok: bejövő vezeték szekrények, kimenő vezeték szekrények, transzformátor védő szekrények, gyűjtősín szekrények, szakaszoló kapcsolószekrények, gyűjtősínemelő szekrények, PT/VT szekrények stb.;
• Szekrény méretei: Szélesség 650mm/800mm/1000mm, Magasság 2300mm, Mélység 1450mm.

Alapvető előnyei

1. Átfogó biztonsági védelem

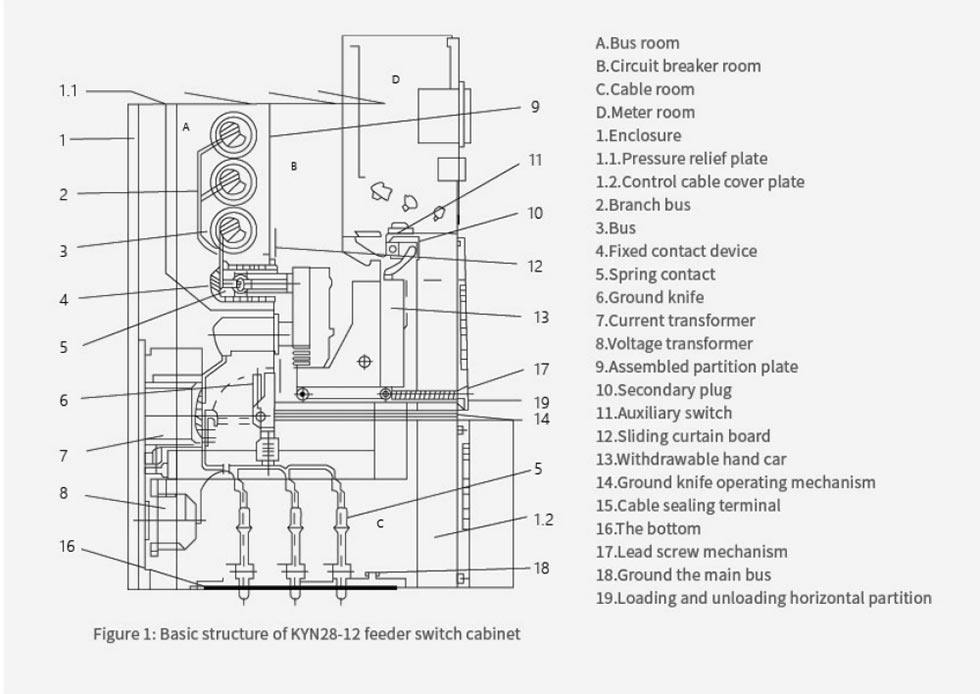

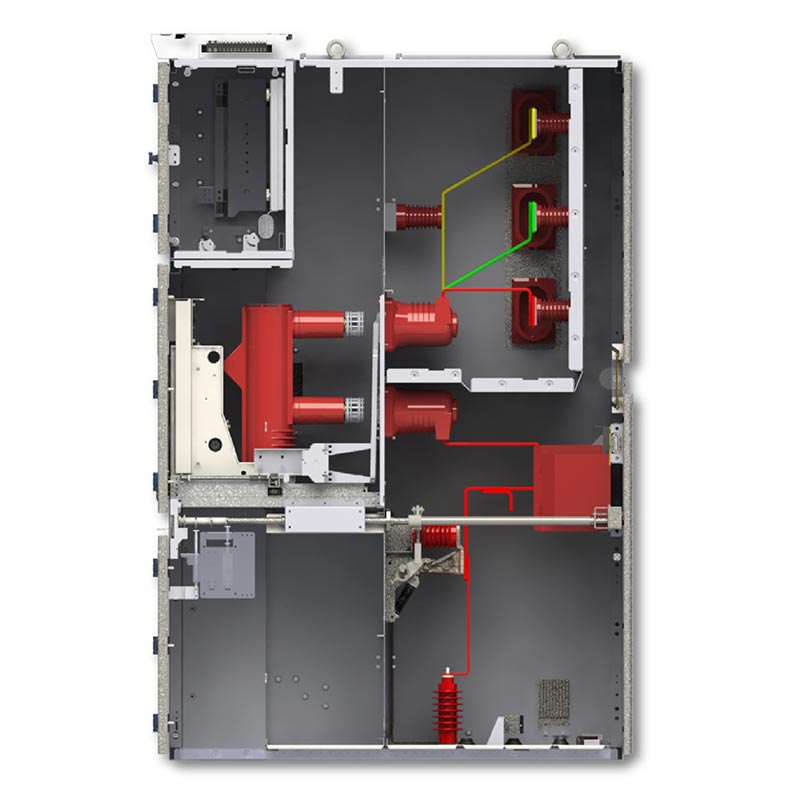

A Kyn28 Switchgear 10kV páncélozott fémből készült szerkezettel rendelkezik, mindegyik funkcionális rekesz külön-külön elválasztva. A mechanikus és elektromos reteszekkel kombinálva teljes mértékben megvalósítja az ötbiztos reteszelést, megszüntetése a helytelen működés veszélye. A ház védettsége eléri az IP4X, a rekesz védettsége pedig az IP2X, tovább a biztonsági védelmi képességek fokozása.

2. Stabil és megbízható teljesítmény

Szigorúan az IEC nemzetközi szabványok és az ISO minőségirányítási rendszer szerint tervezett és gyártott, kiváló minőségű vákuumkomponensek felhasználásával kompatibilis különféle jól ismert márkájú vákuum-megszakítókkal, erős rövidzárlatálló képesség, széles feszültség- és áramtartományhoz alkalmazkodik, és hosszú távú folyamatos működését.

3. Kényelmes telepítés és karbantartás

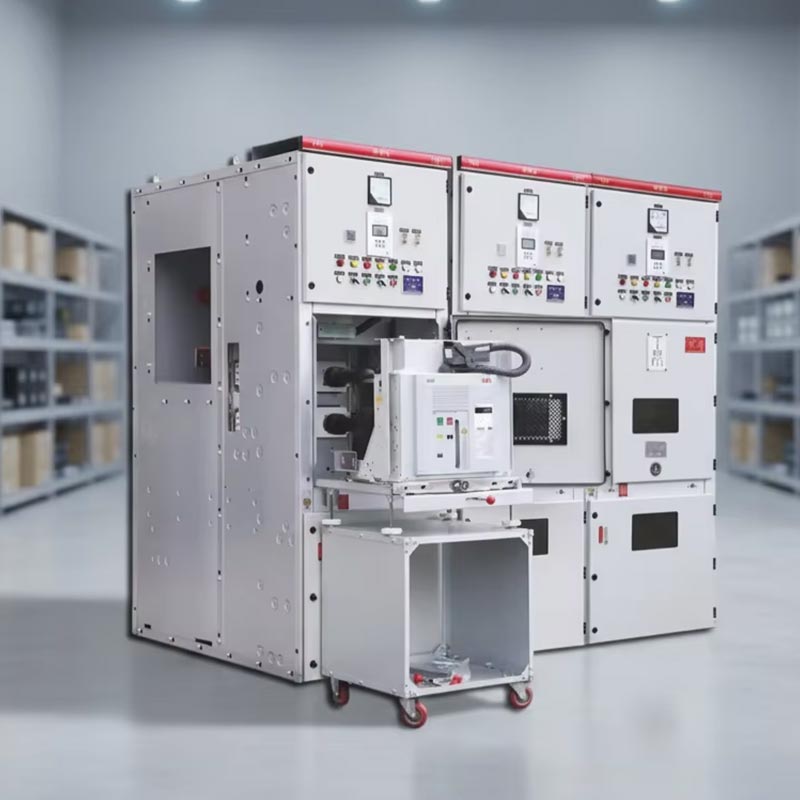

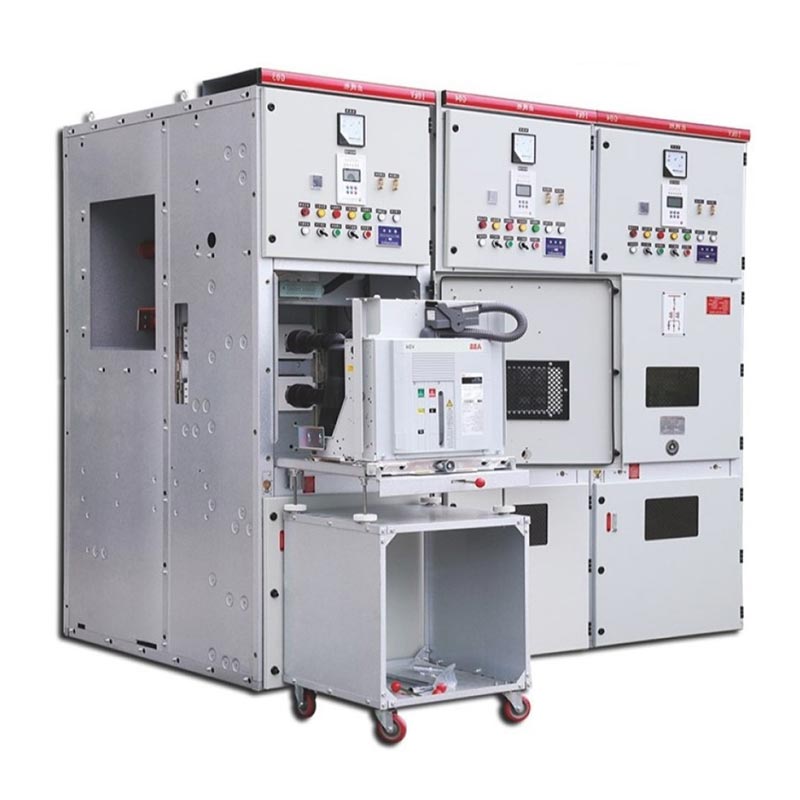

A kivehető kocsi kialakítása lehetővé teszi a gyors és egyszerű ellenőrzést és cserét. Kompakt szerkezete megtámasztja elől karbantartás, hely- és állásidő megtakarítás. A szabványos szekrényméretek a különféle telepítési forgatókönyvekhez igazodnak, magas beépítési hatékonyságot eredményez.

4. Széleskörű alkalmazhatóság

A Kyn28 Switchgear 10kV minden feszültségszintet lefed 3,6-tól 24kV-ig, kompatibilis az 50/60Hz-es kettős frekvenciával rendszerek, és különféle szekrénytípusokat kínál a különböző iparágak, például erőművek, energiaelosztási igényeinek kielégítésére, alállomások, ipari és bányászati vállalkozások, valamint sokemeletes épületek. Alkalmazkodni tud a különféle hagyományosokhoz is munkakörnyezetek.

Valós alkalmazási eset

Egy bizonyos város 110 kV-os alállomás-felújítási projektje során 28 Usune KYN28-12 kapcsolókészüléket választottak ki. A felszerelés magas helykihasználást, gyors üzembe helyezést és 99,98%-os üzembiztonsági arányt ért el az üzembe helyezés után, jelentősen az áramelosztó hálózat biztonsági szintjének javítása. Ebben a projektben a kapcsolóberendezést a a helyszín környezeti követelményei, beleértve a magasságot, a hőmérsékletet és a páratartalmat, valamint a megfelelő vákuumkört A megszakító modellt úgy választják ki, hogy tökéletesen megfeleljen az alállomás energiaelosztási igényeinek.

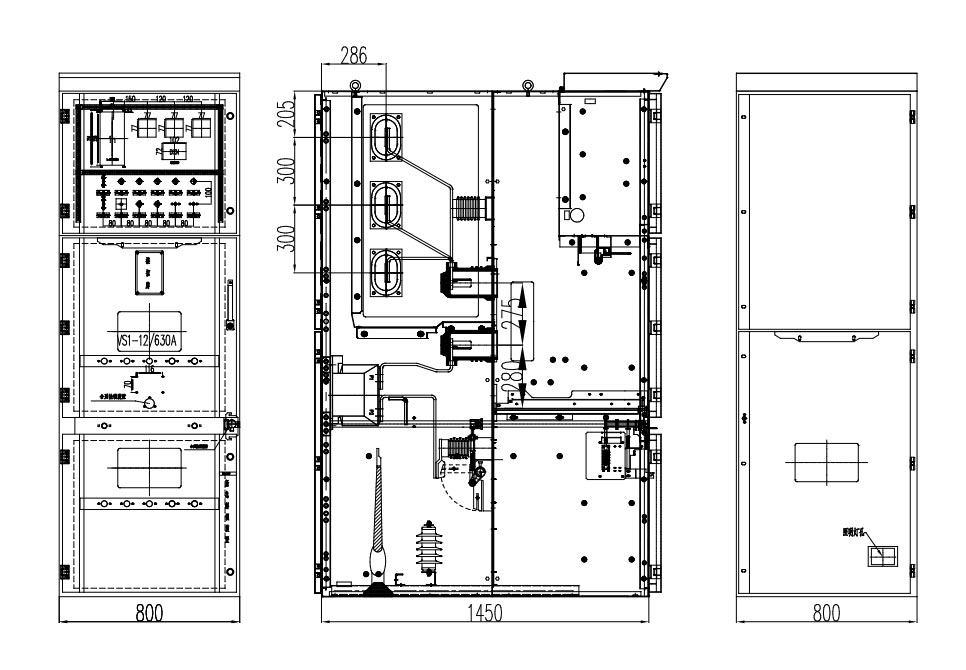

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Melyek a KYN28 kapcsolóberendezés sajátos „ötbiztos” funkciói?

V: Ezek főként a megszakítók véletlen nyitásának és zárásának megakadályozását, a tolás vagy húzás megakadályozását foglalják magukban a kézikocsi terhelés alatt van, megakadályozva a földelő vezetékek feszültség alatt álló áramkörökhöz való csatlakoztatását, megakadályozva a bezárását megszakítót földelő vezetékkel, és megakadályozza, hogy a személyzet véletlenül feszültség alá kerüljön rekeszek, így szerkezetileg biztosítva a személyzet és a berendezések biztonságát.

2. kérdés: Mi a Kyn28 10kV-os kapcsolóberendezés rutin karbantartási ciklusa?

V: Ajánlott 6 havonta rutinellenőrzést és 1-2 évente átfogó karbantartást, a mechanizmus, a szigetelés, a reteszelés és a csavarok feszességének ellenőrzésére összpontosítva. Az Usene teljes műszaki megoldást nyújt támogatást.

3. kérdés: Biztosíthat-e az Usune testreszabott kapcsolóberendezéseket?

V: Igen. Professzionális gyártóként az Usune testreszabhatja a belső konfigurációkat, védelmi szinteket és intelligens felügyeleti megoldások feszültség, áram, védelmi követelmények és helyszíni környezet alapján. Lehet állítsa be a szekrény méreteit és válassza ki a megfelelő vákuum-megszakító modelleket az egyedi igényeknek megfelelően.

Összefoglalva, az Usune Kyn28 Switchgear 10kV integrálja a biztonságot, a megbízhatóságot és a könnyű használatot. Támogatott érett dizájn, szigorú minőség-ellenőrzés és átfogó műszaki paraméterek, különféle munkákra alkalmas környezetek és forgatókönyvek. Professzionális gyártóként és kiváló minőségű kínai beszállítóként az Usune továbbra is az stabil és hatékony középfeszültségű áramelosztási megoldásokat kínál a felhasználóknak világszerte.
