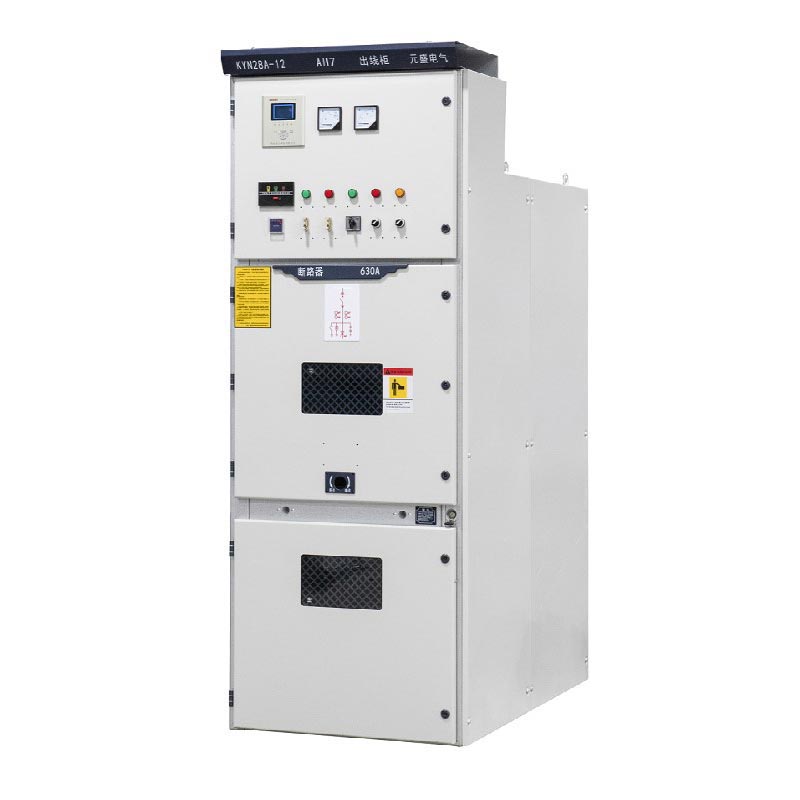

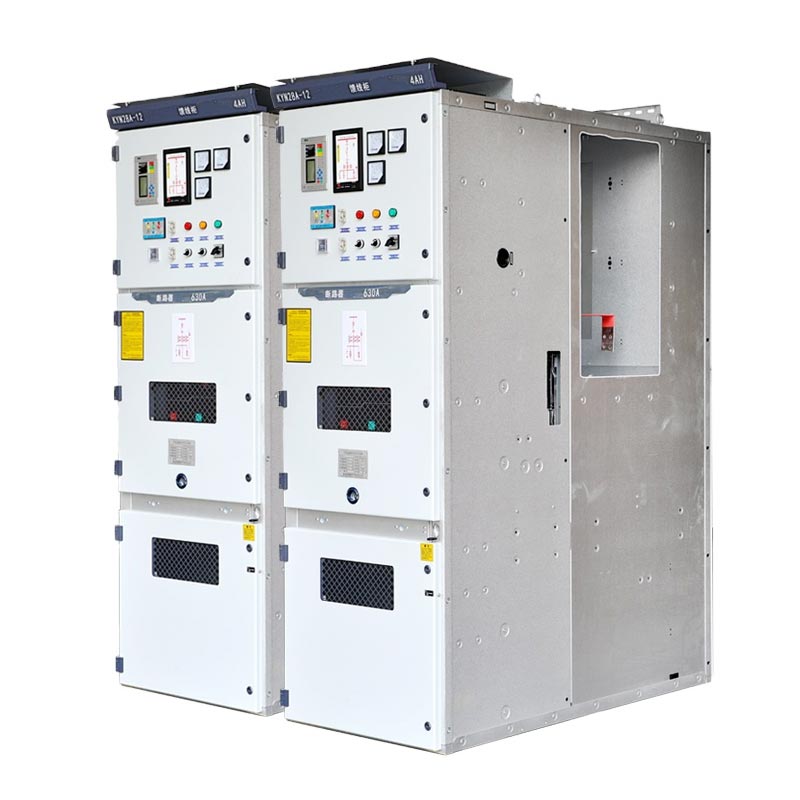

11kv Mv Vcb panelek

A 11 kV-os MV Vcb panelek ipari minőségű, nagy megbízhatóságú középfeszültségű áramelosztóként vannak elhelyezve felszerelés, alkalmas 11 kV-os és az alatti feszültségű rendszerekhez, és használható egysínes, egysínes szegmentált vagy dupla gyűjtősínben gyűjtősín architektúrák. Szigorúan betartják az olyan szabványokat, mint az IEC 60298, IEC 694, GB3906-2006 és a német DIN VDE 0670, és ISO irányítási rendszer tanúsított szabványos vezérléssel a teljes folyamat során.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Alapvető paraméterek és szerkezeti jellemzők

1. Alapparaméterek

Névleges feszültség 11 kV (kompatibilis a 3,6 ~ 12 kV-tal), háromfázisú AC 50/60 Hz, névleges áram 630 A ~ 2500 A (testreszabható), rövidzárlati megszakítóáram 25kA~40kA, IP4X védelmi fokozat (burkolat), kompatibilis több rendszerrel architektúrák.

2. Szerkezeti kiemelések

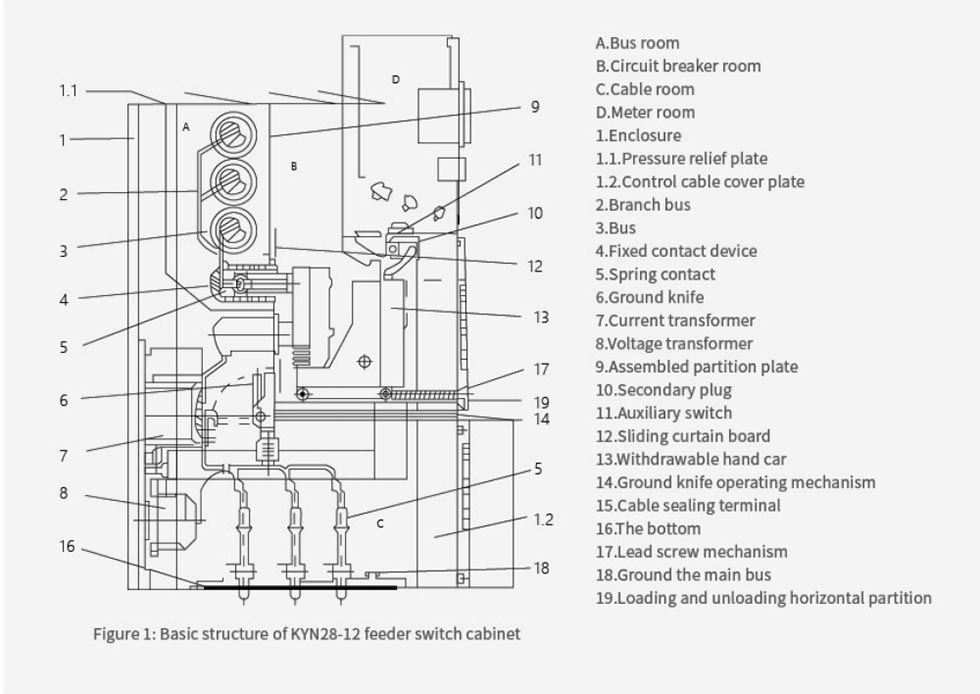

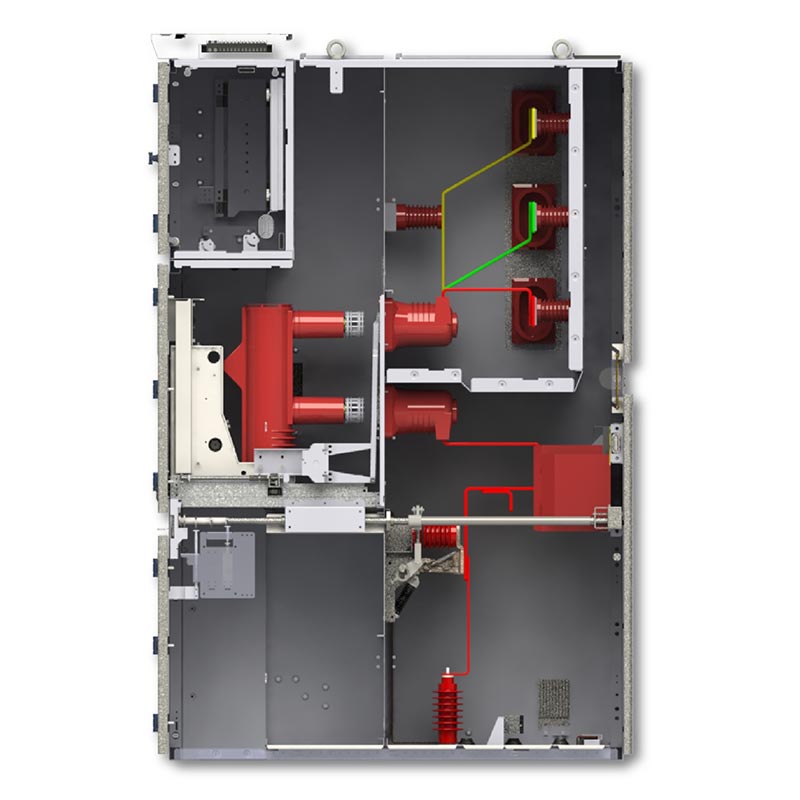

Fémbevonatú kihúzható szerkezet, négy független rekesz, középen elhelyezett kézikocsi a könnyű karbantartás érdekében; átfogó ötbiztos biztonsági reteszelő rendszerrel, mechanikus + elektromos kettős védelemmel, a helytelen működés megszüntetése; erős környezeti alkalmazkodóképesség, alkalmas különféle beltéri munkakörülményekre.

Alapvető előnyei

1. Megbízható teljesítmény: Vákuumos megszakító gyors reagálással, hosszú mechanikai élettartammal, alkalmas gyakori használatra több forgatókönyv szerinti működés;

2. Biztonságos és kényelmes: teljesen zárt védelem, kézikocsi kialakítás a hatékony karbantartás érdekében, támogatja az intelligens működést távoli üzemeltetés és karbantartás;

3. Globális minőség: Kínai székhelyű gyártó, szabványosított gyár biztosítja a termelési kapacitást és a minőséget; mint a kiváló minőségű beszállító, több régióba exportál és teljes körű szolgáltatást nyújt.

Valós alkalmazási eset

1. eset: 11kV-os elosztási projekt egy 110kV-os alállomáson Délkelet-Ázsiában

1. A projekt háttere: Ez az alállomás a régió központi tápegysége, amely stabil 11 kV-os tápellátást igényel környező ipari parkok és lakóterületek ellátása. A berendezésnek nagy megbízhatósággal és megfelelnek, és kompatibilisek a helyi 50 Hz-es áramrendszerrel.

2. Alkalmazási megoldás: Használjon testreszabott 28 KYN28A-12 11kV-os MV VCB panelt, egyetlen szegmentált gyűjtősín alkalmazásával architektúrájú, és VS1 vákuum-megszakítókkal van felszerelve, hogy megfeleljen a kétáramú tápellátás követelményeinek.

3. Megvalósítási eredmények: Az üzembe helyezés óta eltelt három évben a berendezés minden nélkül működött meghibásodások, sikeresen átment számos teszten extrém körülmények között, például zivatarokban és magas hőmérsékleten. Pontosan teljesíti az áramelosztást és a hibavédelmet, segítve az alállomást a „zéró áramkimaradás” elérésében üzemeltetés és karbantartás", és a helyi energiaügyi osztály nagy elismerésben részesült.

2. eset: A nagyfeszültségű áramelosztás korszerűsítése egy európai autógyárban

1. A projekt háttere: A gyár sajtoló- és festőműhelyei rendkívül magas teljesítményigényekkel rendelkeznek az ellátás stabilitását, ami 11 kV-os áramelosztó rendszerre való frissítést tesz szükségessé. A berendezésnek meg kell felelnie az EU előírásainak IEC szabványoknak, miközben figyelembe veszi a könnyű karbantartást és a helykihasználást is.

2. Alkalmazási megoldás: 16 db Usune 11kV MV VCB panel került kiválasztásra, központilag elhelyezett kézikocsival felépítésű, egyetlen gyűjtősín-rendszerrel kompatibilis, kondenzációgátló fűtőberendezésekkel és intelligens hőmérséklet és páratartalom figyelő modulok.

3. Megvalósítási eredmények: A berendezés tökéletesen alkalmazkodik az európai 50Hz/60Hz-es kétfrekvenciás rendszerhez. A beszerelés nem befolyásolja a normál műhelytermelést, a kézikocsi gyorsan kihúzható karbantartás céljából. A korszerűsítés után 90%-kal csökkent a gyár áramellátási hibaaránya, kielégítve a folyamatos termelési igényeket az autógyártásból.

Munkakörnyezet

1.Környezeti levegő hőmérséklet: maximum +40°C, minimum -10°C;
2. Relatív páratartalom: napi átlag ≤ 95%, havi átlag ≤ 90%;
3.Magasság: ≤ 1000 m;
4. Szeizmikus intenzitás: nem haladja meg a 8. fokozatot;
5. A berendezést tűz- vagy robbanásveszélytől, súlyos szennyeződéstől, vegyi anyagoktól mentes helyre kell telepíteni. korrózió és erős vibráció.
6.Ha a berendezést a GB-ban meghatározott normál követelményeket meghaladó környezeti feltételek mellett kívánják használni 3906, a vonatkozó rendelkezésekről a felhasználónak és a gyártónak kell megállapodnia.

Műszaki előírások

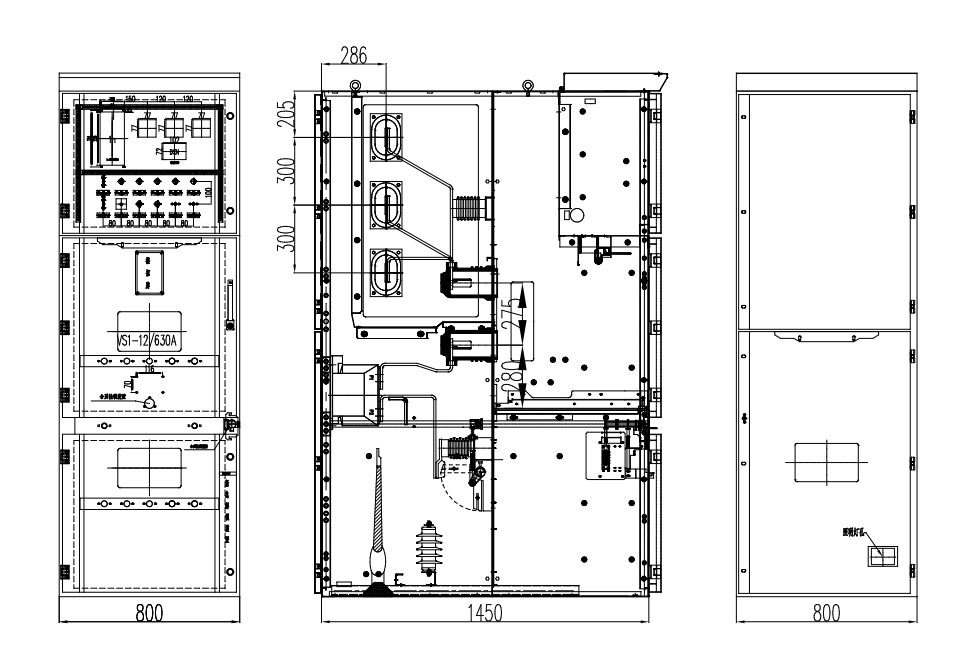

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

Q1: Ötszörös reteszelő funkció?

V: Öt fő funkciót tartalmaz, mint például a hibás működés elleni megszakító, mechanikus és elektromos kettős funkcióval reteszelés a helytelen működés elkerülése érdekében.

2. kérdés: A 11 kV-os MV Vcb panelek kompatibilisek a 10 kV-os rendszerekkel?

V: Teljesen kompatibilis, nincs szükség módosításra, közvetlenül helyettesítheti a meglévő berendezéseket és testreszabhatja a paramétereket támogatott.

Q3: Exportmegfelelőség és értékesítés utáni szolgáltatás?

V: Megfelel a nemzetközi szabványoknak, a regionális tanúsítványok testreszabhatók; gyors reagálás Kínából gyári és helyi értékesítés utáni szolgáltatást a globális üzletekben.

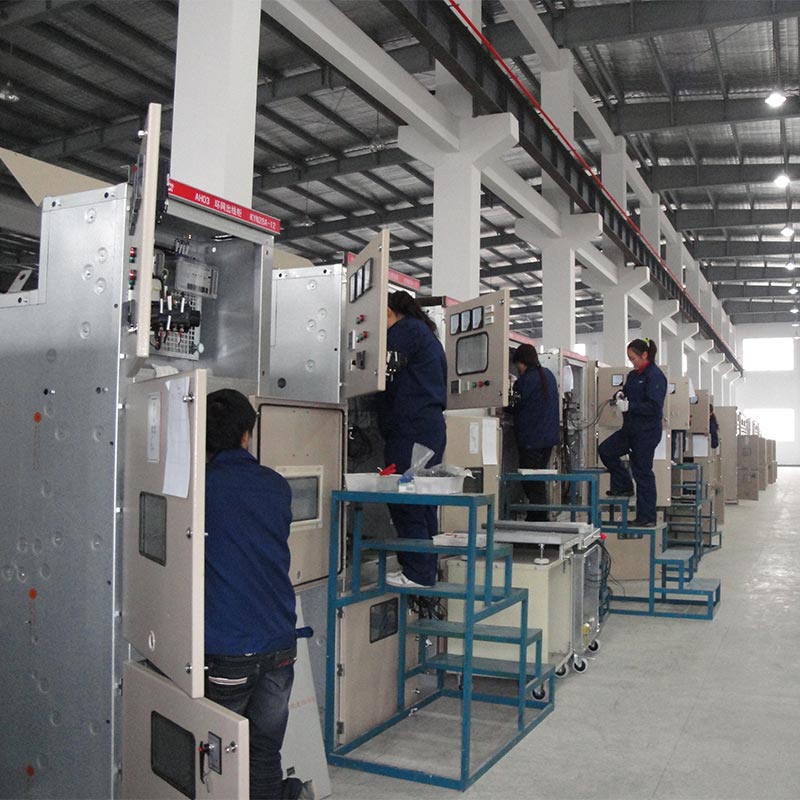

Márka és gyári erősség

Az Usune a kínai központi gyárára támaszkodik, amelynek éves gyártási kapacitása meghaladja az 5000 panelt. büszkélkedhet digitalizált, teljes körű menedzsment, integrálva a K+F-et, a gyártást és az értékesítést. Termékei több mint 30-at fednek le országok, megbízható középfeszültségű áramelosztó szállítóvá és gyártóvá téve a globális ügyfelek számára.
