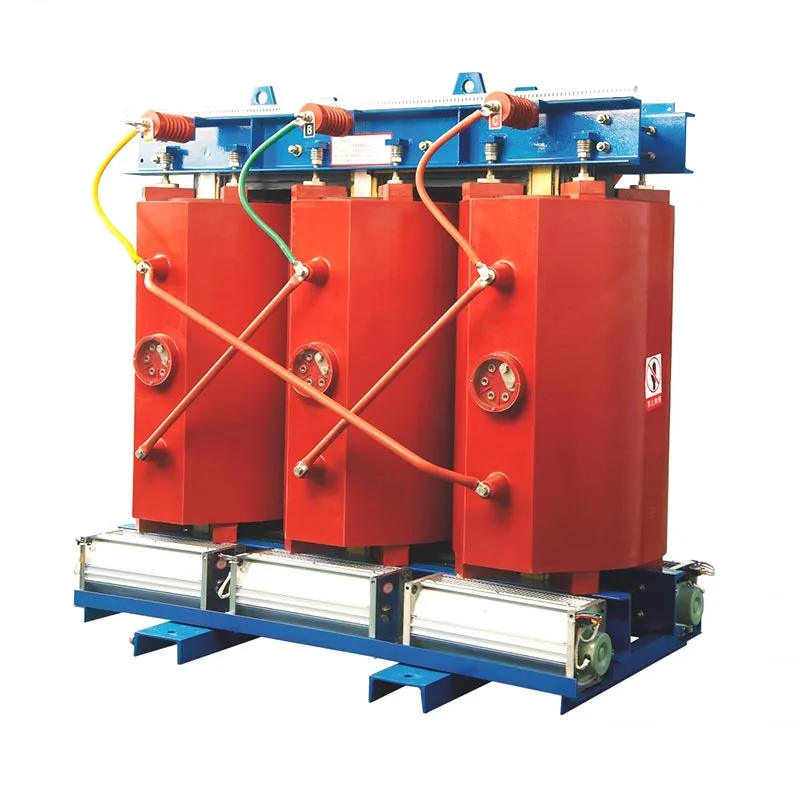

An11kV 1000kVA száraz típusú transzformátoregy középfeszültségű elosztó transzformátor, amelyet arra terveztek, hogy az elektromos energiát 11 kV-os tápról alacsonyabb igénybevételi feszültségre továbbítsa, miközben megőrzi az elektromos leválasztást, a feszültség stabilitását és a biztonságos áramelosztást. Ez az útmutató ismerteti az ipari és kereskedelmi áramellátó rendszerek felépítését, működési elvét, specifikációit, alkalmazásait, telepítési szempontjait, védelmi követelményeket, karbantartási gyakorlatokat és beszerzési helyeket.
Egy 1000 kVA transzformátor 1000 kilovolt-amper névleges látszólagos teljesítményt biztosít, míg a 11 kV a primer feszültségosztályt jelöli. Az olajbemerített transzformátorokkal ellentétben a száraz típusú transzformátor levegőt használ hűtőközegként, és nem támaszkodik ásványi szigetelőolajra. Az öntött műgyanta kialakítások kompakt megoldást jelenthetnek beltéri alállomások, kereskedelmi épületek, ipari üzemek, adatokkal kapcsolatos létesítmények, megújuló energiát használó létesítmények és egyéb olyan helyeken, ahol a tűzzel kapcsolatos viselkedés, karbantartás, hely és környezetvédelmi szempontok fontosak.
A tényleges specifikációt soha nem szabad kizárólag az adattábla minősítéséből kiválasztani. A másodlagos feszültség, a vektorcsoport, az impedancia, a szigetelési szint, a tekercsanyag, a hőmérséklet-emelkedés, a hűtési mód, a burkolatvédelem, a magasság, a környezeti hőmérséklet, a harmonikus terhelés, a rövidzárlati feltételek és az alkalmazandó szabványok mind befolyásolják a végső tervezést.
An11kV 1000kVA száraz típusú transzformátoregy háromfázisú elektromos transzformátor, amelyet általánosan használnak a középfeszültségű villamos energia alacsonyabb feszültségre történő csökkentésére, amely alkalmas az elosztó és elektromos berendezések számára. A transzformátor névleges látszólagos teljesítménye 1000 kVA és primer feszültsége 11 kV.
A kifejezésszáraz típusazt jelenti, hogy a transzformátor nem használ folyékony szigetelőolajat elsődleges szigetelő- és hűtőközegként. Kiviteltől függően a tekercsek lehetnek nyitott tekercsek, vákuumnyomással impregnáltak vagy gyantába kapszulázottak. Az öntöttgyanta konstrukció különösen elterjedt ott, ahol mechanikai védelem, környezeti ellenállás és a folyékony szigeteléstől való csökkentett függőség szükséges.
Az IEC 60076-11 kifejezetten a 72,5 kV-ig terjedő legmagasabb feszültségű berendezésekkel és legalább egy 1,1 kV feletti tekercseléssel rendelkező száraz típusú teljesítménytranszformátorokat fedi le, így számos 11 kV-os száraz típusú transzformátor esetében közvetlenül releváns.
A 11 kV a névleges primer oldali feszültséget jelöli. A berendezés pontos szigetelési szintjét és névleges feszültségét a projektspecifikációból és az alkalmazandó szabványból kell megerősíteni, nem pedig pusztán a névleges feszültségből.
Az 1000 kVA a transzformátor névleges látszólagos teljesítménye. Az elektromos terhelési képességet írja le meghatározott működési feltételek mellett, nem pedig közvetlen 1000 kW teljesítményt.
Háromfázisú rendszer esetén a hozzávetőleges teljes terhelésű vezetékáram a következőképpen számítható ki:
Például 11 kV és 1000 kVA esetén az elsődleges teljes terhelési áram kb.52,5A. A szekunder áram a kiválasztott kisfeszültségű névleges értéktől függ. Például 400 V-on az elméleti háromfázisú teljes terhelési áram kb1,443A. Ezek a számítások az előzetes tervezéshez hasznosak, míg a végső kábel, megszakító, gyűjtősín és védelem kiválasztásának követnie kell a teljes projekttervet.
A száraz típusú transzformátor teljesítménye több fő alkatrész összehangolt kialakításától függ. Egy tipikus 11 kV 1000 kVA egység a következőket tartalmazza:
| Összetevő | Elsődleges funkció | Fontos megfontolás |
|---|---|---|
| Mágneses mag | Mágneses utat biztosít az energiaátvitelhez | Maganyag, hézagkialakítás és veszteségek |
| HV tekercselés | 11kV-os tápellátást kap | Szigetelés, vezetőanyag, impulzusállóság |
| LV tekercselés | Biztosítja a szükséges kisfeszültségű kimenetet | Feszültség, áramkapacitás, hőmérséklet emelkedés |
| Szigetelő rendszer | A feszültség alatt álló alkatrészeket elektromosan választja el | Termikus, dielektromos, környezeti teljesítmény |
| Gyanta kapszulázás | Védi a tekercseket öntött műgyanta kivitelben | Öntési minőség, hézagszabályozás, hőteljesítmény |
| Hűtőrendszer | Eltávolítja a működés közben keletkező hőt | AN vagy ANAF működés és szellőztetés |
Öntött műgyanta kivitelben a műgyanta tokozású tekercsek szilárd szigetelő szerkezetet biztosíthatnak a tekercsek körül. A végső konstrukciót azonban a szükséges elektromos, termikus, környezeti és mechanikai feltételek alapján kell értékelni, nem pedig önmagában a műgyanta konstrukció alapján.
A transzformátor elektromágneses indukción keresztül működik. Ha a primer tekercsre 11 kV-os váltakozó feszültséget kapcsolunk, az váltakozó mágneses fluxust hoz létre a magban. Ez a mágneses fluxus kapcsolódik a szekunder tekercshez, és a fordulatszámnak megfelelően feszültséget indukál.
Természetes levegős hűtés esetén a hő konvekción és sugárzáson keresztül az aktív részekből a környező levegőbe kerül. Nagyobb hőigényű alkalmazásokhoz kényszerlevegős ventilátorok is hozzáadhatók. A kiválasztott hűtési elrendezésnek meg kell felelnie a transzformátor megadott névleges értékének és működési környezetének.
A vevőnek teljes műszaki adatlapot kell kérnie ahelyett, hogy kizárólag a „11kV 1000kVA” szerint vásárolna. Egy tipikus projektspecifikációnak a következőkre kell vonatkoznia:
| Paraméter | Miért számít |
|---|---|
| Névleges kapacitás | Meghatározza a névleges látszólagos teljesítményt: 1000 kVA. |
| Elsődleges feszültség | Meg kell egyeznie a tényleges középfeszültségű hálózattal. |
| Másodlagos feszültség | Meghatározza a kompatibilitást a későbbi berendezésekkel. |
| Frekvencia | A projekt általános értékei közé tartozik az 50 Hz vagy a 60 Hz. |
| Vektor csoport | Meghatározza a fáziseltolódást és a tekercscsatlakozást. |
| Impedancia | Befolyásolja a feszültségszabályozást és a hibaáram viselkedését. |
| Veszteség | Befolyásolja az üzemi hőmérsékletet és az életciklus energiafogyasztását. |
| Hőmérséklet emelkedés | Meghatározza a hőkezelési feltételeket és a szigetelési követelményeket. |
| Szigetelési szint | Fontos a dielektromos ellenállás és a rendszerkoordináció szempontjából. |
| Ház/IP minősítés | Megvédi a transzformátort a környezeti és véletlen érintkezési kockázatoktól. |
A közzétett gyártói specifikációk azt mutatják, hogy a 11 kV osztályú 1000 kVA száraz típusú transzformátorok veszteségértékei, tekercsanyagai, méretei, vektorcsoportjai, impedanciaértékei és hűtési elrendezései lényegesen eltérőek lehetnek. Ezért ezeket a paramétereket meg kell erősíteni a pontos modellnél, ahelyett, hogy feltételeznénk, hogy az összes 1000 kVA transzformátor műszakilag egyenértékű.
A száraz típusú transzformátor technológia különösen akkor hasznos, ha a telepítési környezet a beltéri működésre, a tűzvédelmi szempontokra, a csökkentett folyadékszigetelési követelményekre vagy az egyszerűsített karbantartásra helyezi a hangsúlyt.
Az IEC 60076-11 az éghajlati osztályokkal, a magassággal kapcsolatos termikus és dielektromos szempontokkal, a burkolatkezeléssel, a tűzviselkedéssel és a szeizmikus osztályozással is foglalkozik, bemutatva, miért kell figyelembe venni a környezeti feltételeket a transzformátor specifikációi során.
Egy 11kV-os 1000kVA-s száraz típusú transzformátor mindenhol használható, ahol egy 11kV-os elosztórendszerben közepes teljesítményű leléptető transzformátorra van szükség, és a telepítési követelmények kompatibilisek a száraz típusú technológiával.
A transzformátor kiválasztását a termékkatalógus helyett az elektromos rendszerrel kell kezdeni. A következő ellenőrző lista segíthet megelőzni a specifikációs hiányosságokat:
Még egy jól megtervezett transzformátor is rosszul teljesíthet, ha a telepítési környezet nem biztosít megfelelő távolságot, szellőzést, védelmet vagy elektromos koordinációt.
A beépítési feltételek nem pusztán mechanikai részletek. Az IEC 60076-11 kifejezetten elismeri a tengerszint feletti magasság és a környezeti feltételek hatását a transzformátor termikus és dielektromos teljesítményére, ezért ezeket a paramétereket a specifikáció szakaszában meg kell adni.
A száraz típusú transzformátorok általában elkerülik az olajjal kapcsolatos karbantartási feladatokat, de rendszeres ellenőrzést igényelnek. A karbantartási gyakoriságot a gyártó utasításai, az üzemeltetési feltételek, a helyi előírások és a telepítés kritikussága szerint kell meghatározni.
| Ellenőrzési terület | Mit kell ellenőrizni |
|---|---|
| Tekercselések | Látható szennyeződés, sérülés, rendellenes kisülési nyomok vagy károsodás. |
| Kapcsolatok | A kivezetés állapota, tömítettség, túlmelegedés jelei és a kábel állapota. |
| Hűtés | Levegőjáratok, szellőzés, ventilátorok, ha vannak, és rendellenes hőmérséklet. |
| Hőmérséklet Monitoring | Érzékelő leolvasások, riasztások, vezérlő működése és történeti trendek. |
| Környezet | Por, nedvesség, korrozív atmoszféra és a helyiség szellőzése. |
Az egyik legpraktikusabb karbantartási intézkedés a hűtőfelületek és a szellőzőpályák tisztán tartása. A túlzott por csökkentheti a hőátadást, és idővel nemkívánatos szigetelési feltételeket teremthet.
A száraz és olajbemerült transzformátorok egyaránt képesek középfeszültségű elosztási feladatokat ellátni, de szerkezeti és beépítési jellemzőik eltérőek.
| Tényező | Száraz típus | Olajba merítve |
|---|---|---|
| Szigetelő közeg | Levegős és/vagy szilárd szigetelő rendszer | Szigetelő folyadék |
| Olajgazdálkodás | Nem kötelező | A tervezési és üzemeltetési feltételek szerint szükséges |
| Beltéri telepítés | Közös alkalmazás | A helyi tervezéstől és biztonsági követelményektől függ |
| Tűzvédelmi szempontok | Nincs transzformátorolaj tűzterhelés | Figyelembe kell venni a folyadék típusát és a telepítési követelményeket |
| Tipikus karbantartás | Ellenőrzés, tisztítás, csatlakozások, hűtés és felügyelet | Tartalmazza a folyadékkal kapcsolatos ellenőrzési és karbantartási követelményeket |
A megfelelő technológia a projekttől függ, nem pedig egy univerzális szabálytól. A terhelési profilt, a helyet, a környezeti feltételeket, a tűzvédelmi követelményeket, a telepítési helyet, a kezdeti költséget, az életciklus-megfontolásokat és a helyi előírásokat mind értékelni kell.
A nemzetközi beszerzéseknél a műszaki kommunikáció ugyanolyan fontos, mint a jegyzett ár. Megrendelés előtt a vásárlóknak világos dokumentációt kell kérniük a transzformátor pontos konfigurációjáról.
A bevezetett transzformátorgyártók közzétett műszaki dokumentációja azt mutatja, hogy még az azonos 11 kV-os és 1000 kVA névleges teljesítményű transzformátorok is eltérhetnek a tekercselés anyaga, a veszteségértékek, a vektorcsoport, az impedancia, a szigetelési rendszer, a méretek és a hűtési konfiguráció tekintetében.
Zhejiang Usune Electric Co., Ltd.potenciális beszállítóként lehet bemutatni az egyedi transzformátormegoldásokat kereső ügyfelek számára. Projektspecifikus árajánlat esetén a vevőnek meg kell adnia az elektromos rendszer paramétereit, a telepítési környezetet, az alkalmazandó szabványokat, a szállítási célt, valamint a szükséges tartozékokat vagy burkolati specifikációkat.
Számos ipari alkalmazásra alkalmas lehet, ha a 11kV-os tápellátás, a szekunder feszültség, a terhelési profil, a beépítési feltételek, a védelmi rendszer és a szükséges teljesítmény megfelel a projektnek. A tényleges terhelés számítását a kiválasztás előtt el kell végezni.
Háromfázisú 11 kV-os rendszer esetén az elméleti teljes terhelésű primer áram körülbelül 52,5 A. A tényleges rendszertervezés során figyelembe kell venni a transzformátor tűrését, az üzemi feltételeket, a védelmi beállításokat és a hálózat jellemzőit is.
A szekunder feszültség projektspecifikus. Common low-voltage configurations include 400V, 415V, and 433V, but other voltages can be designed depending on the electrical system.
Nem feltétlenül. Many dry-type transformers operate with natural air cooling. Forced-air cooling can be added when the design requires increased thermal capacity or specific operating conditions.
Az IEC 60076-11:2018 a fő IEC-szabvány, amely kifejezetten a száraz típusú teljesítménytranszformátorokra vonatkozik a meghatározott hatályon belül. További nemzeti, regionális, projekt-, telepítési vagy hatékonysági követelmények is vonatkozhatnak.
A kVA a látszólagos teljesítményt, míg a kW az aktív teljesítményt méri. Az összefüggés a teljesítménytényezőtől függ: kW = kVA × teljesítménytényező. Ezért az 1000 kVA-os transzformátort nem szabad automatikusan 1000 kW-os áramforrásként leírni.
Számos gyártó konfigurálhat olyan paramétereket, mint a szekunder feszültség, vektorcsoport, tekercsanyag, impedancia, leágazási tartomány, burkolat, hűtési elrendezés, tartozékok és felügyeleti rendszer a projekt követelményeinek megfelelően. Minden testreszabást meg kell erősíteni a vonatkozó műszaki szabvány szerint.
An11kV 1000kVA száraz típusú transzformátortöbb, mint a feszültség és a kapacitás számok kombinációja. Valós teljesítménye az elektromos tervezés, a szigetelés, a hőkezelés, a tekercselés, a magveszteségek, az impedancia, a környezeti feltételek, a védelem, a telepítés és a karbantartás kölcsönhatásától függ.
Mérnöki csapatok és beszerzési menedzserek számára a legmegbízhatóbb megközelítés az, ha a teljes elektromos szükséglettel kezdik, majd részletes műszaki ajánlatot kérnek. A garantált veszteségek, a szigetelési szintek, a vektorcsoport, az impedancia, a hőmérséklet-emelkedés, a méretek, a tesztelés, a tartozékok és a szerviztámogatás összehasonlítása segíthet abban, hogy a kiválasztott transzformátor megfeleljen a tényleges alkalmazásnak.
Zhejiang Usune Electric Co., Ltd. támogatja az ügyfeleket a középfeszültségű száraz típusú transzformátorok igényeinek és a projektspecifikus konfigurációknak a felmérésében. Ha új alállomást tervez, ipari áramrendszert korszerűsít, vagy 11kV-os 1000kVA transzformátort keres kereskedelmi vagy infrastrukturális projekthez,lépjen kapcsolatba velünkfeszültségével, kapacitásával, frekvenciájával, telepítési körülményeivel és műszaki követelményeivel, hogy megvitassák a megfelelő transzformátormegoldást.
