110kv 126kv leválasztó kapcsoló

A Zhejiang Usune Electric Co., Ltd. egy professzionális nagyfeszültségű elektromos vállalkozás, amely tervezéssel, kutatással foglalkozik és a 12-245 kV-os beltéri és kültéri nagyfeszültségű berendezések fejlesztése, gyári gyártása és globális értékesítése. Az Az alapvető termékek közé tartoznak a vákuum-megszakítók, az SF6-os megszakítók, a leválasztókapcsolók, a terheléskapcsolók és a GW4 sorozat 110kv 126kv leválasztó kapcsoló leválasztó. A vállalat fejlett gyártóberendezéseket, szigorú tesztelést használ folyamatok, szabványos anyagválasztás, kiváló kivitelezés és átfogó minőségirányítási rendszer szilárd alapot teremt a termékminőséghez.

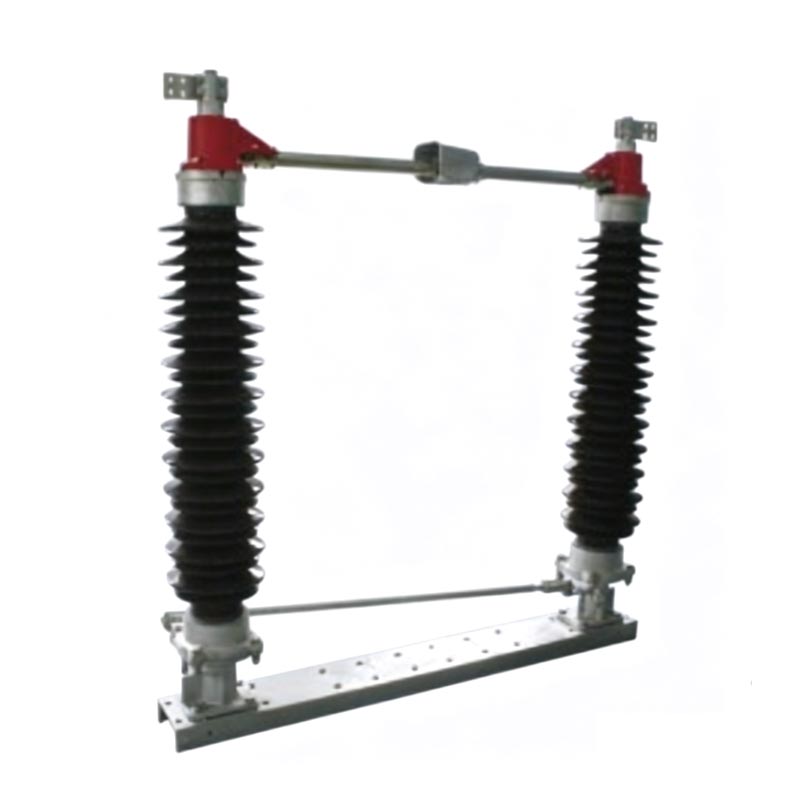

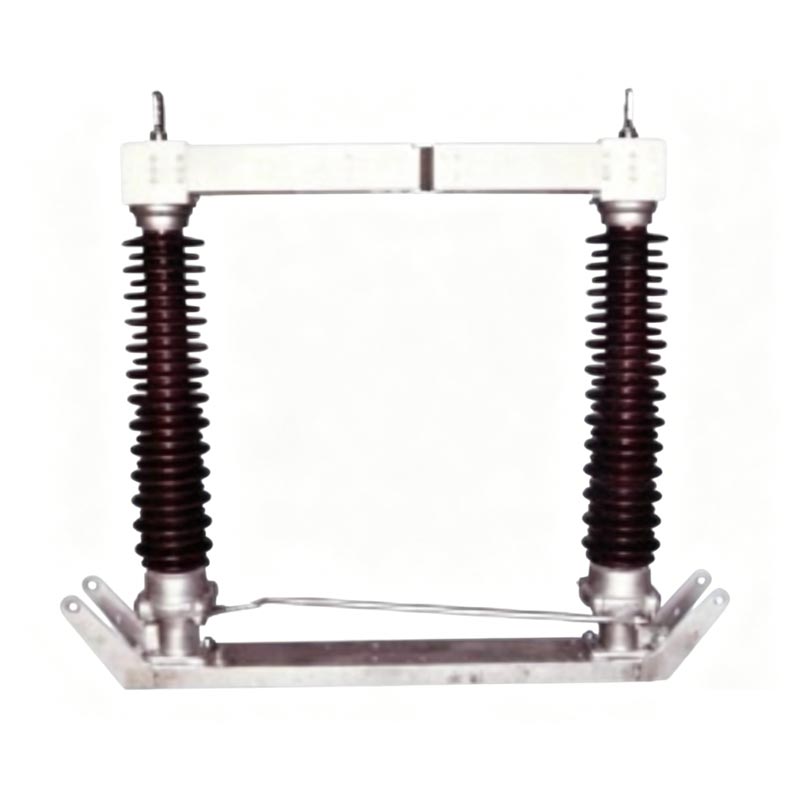

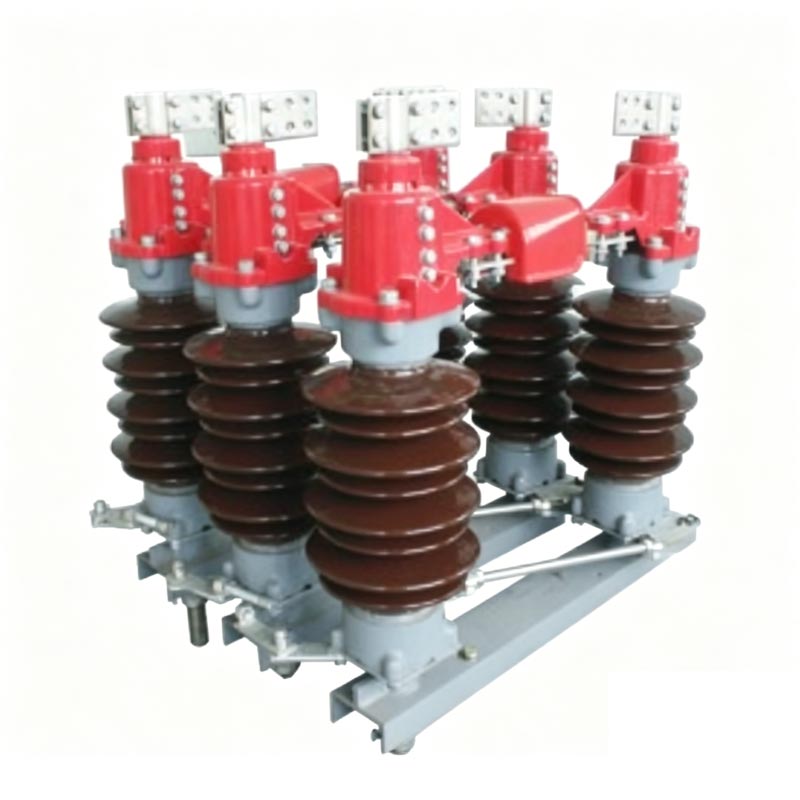

Termék áttekintése

Az Usune GW4 sorozatú kültéri nagyfeszültségű megszakító kapcsoló a 110 kV-os és 126 kV-os tápegységek központi eleme. rendszerek. Elsősorban terhelés nélküli áramkörök kapcsolására használják, látható szigetelési távolságot biztosítva berendezések karbantartása és a kezelő biztonságának biztosítása. A 110kv 126kv elektromos és mechanikai teljesítménye A leválasztó kapcsoló leválasztó teljesen megfelel a GB1985 "AC nagyfeszültségű leválasztó kapcsolók és a nemzeti szabványoknak. Földelő kapcsolók", DL486 "AC nagyfeszültségű megszakító kapcsolók rendelési műszaki feltételei" és az IEC nemzetközi szabványoknak.

Szerkezeti jellemzők:

1. Szerkezet típusa: Kétoszlopos egypólusú szerkezet; a három pólus mechanikusan van összekötve egy tengelyen keresztül szinkron működés.
2. Alapelemek: Robusztus alapból, nagy szigetelésű porcelán oszlopokból és precíziós vezetőrendszerből áll.
3. Működési mechanizmus: Minden oszlop két csapágyakra szerelt kerámia oszlopot tartalmaz. A vezetőképes kapcsoló meg van osztva két részre, amelyek vízszintesen 91°-ban elfordulnak egy térhálósító mechanizmus révén a szinkron nyitás és ugyanabba az irányba zárva.
4. Érintkezési pont: A két kerámia oszlop között helyezkedik el, stabil érintkezést és rendkívül alacsony ellenállást biztosítva.

Technikai előnyök:

1. Megfelelő és megbízható: Teljesen megfelel a nemzeti és IEC szabványoknak, stabil teljesítményt és hosszú élettartam.
2. Kiváló szigetelés: A kiváló minőségű kerámia oszlopok nagy szigetelési szilárdságot és kiváló szennyeződésmentességet biztosítanak és felvillanásgátló teljesítmény.
3. Sima működés: A precíziós összekötő mechanizmus rugalmas és egyenletes működést biztosít minimális mechanikai kopással.
4. Kényelmes telepítés és karbantartás: Kompakt és ésszerű szerkezet, könnyű helyszíni telepítés és minimális karbantartás.
5. Erős környezeti alkalmazkodóképesség: Alkalmas különféle kültéri klímához, beleértve a magas tengerszint feletti magasságot, a szennyezett és tengerparti területeken.

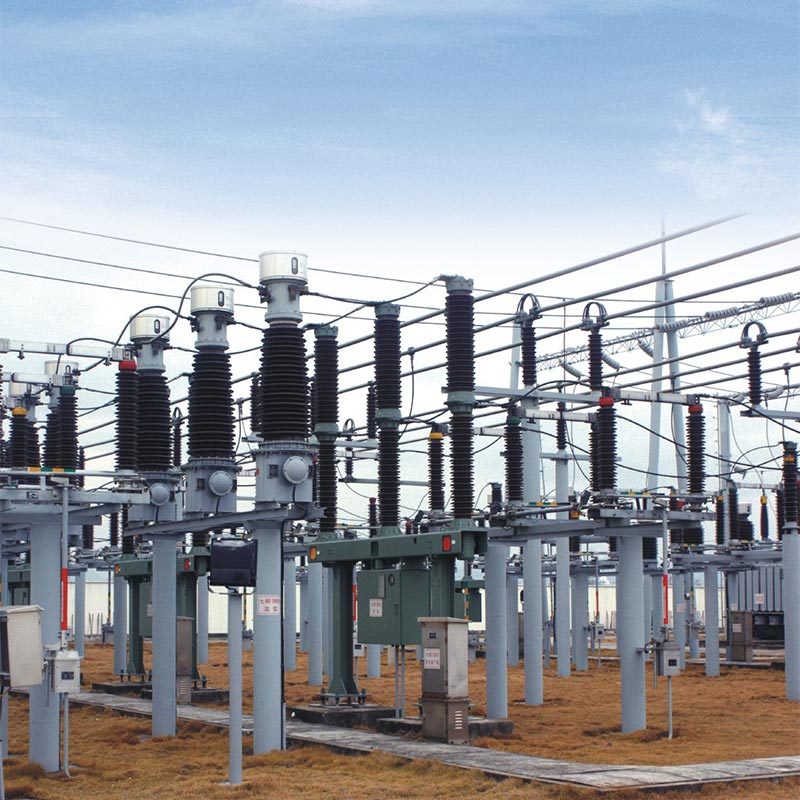

Valós alkalmazási eset

1. Projekt neve: Kelet-Kína 110kV városi alállomás korszerűsítési projektje
2. Helyszín: Zhejiang tartomány, Kína
3. Időpont: 2024-2025
4. Részletek: Az Usune 36 GW4-126 kV-os leválasztó kapcsolót biztosított ehhez a kulcsfontosságú városi villamosenergia-hálózat-fejlesztési projekthez egy 20 négyzetkilométeres kereskedelmi és lakóterület áramellátási megbízhatósága.
5. Működési teljesítmény: A telepítés és az üzembe helyezés 45 napon belül sikeresen befejeződött. Stabil nyári csúcsterhelés mellett (1,2-szeres névleges áram) valósult meg 2025-ben, túlmelegedés vagy rossz érintkezés nélkül kérdéseket. Az éves szigetelési és mechanikai ellenőrzések során nulla hibát találtak. A karbantartási munkaterhelés csökkent 40% a régi kapcsolókhoz képest, jelentősen javítva az alállomás karbantartási biztonságát.
6. Vásárlói visszajelzés: "A Használt leválasztó kapcsolók jelentősen javították az alállomások biztonságát és hatékonyságát működését. Minőségük és stabilitásuk kiemelkedő. Továbbra is az Usune-t választjuk preferált beszállítónkként."

Fő műszaki paraméterek

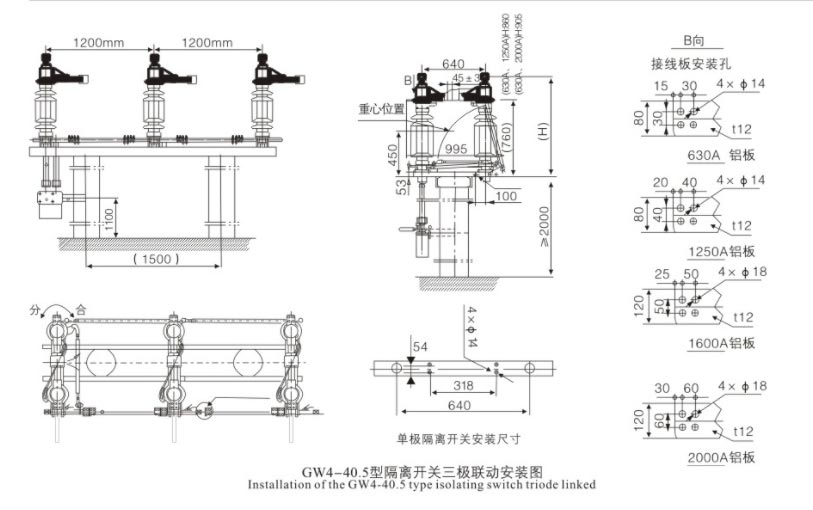

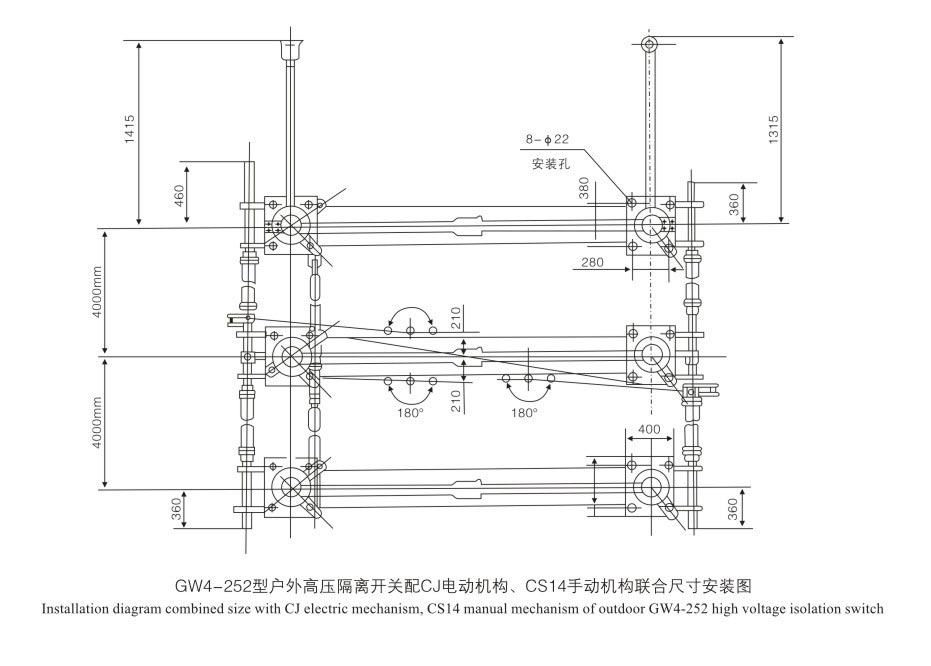

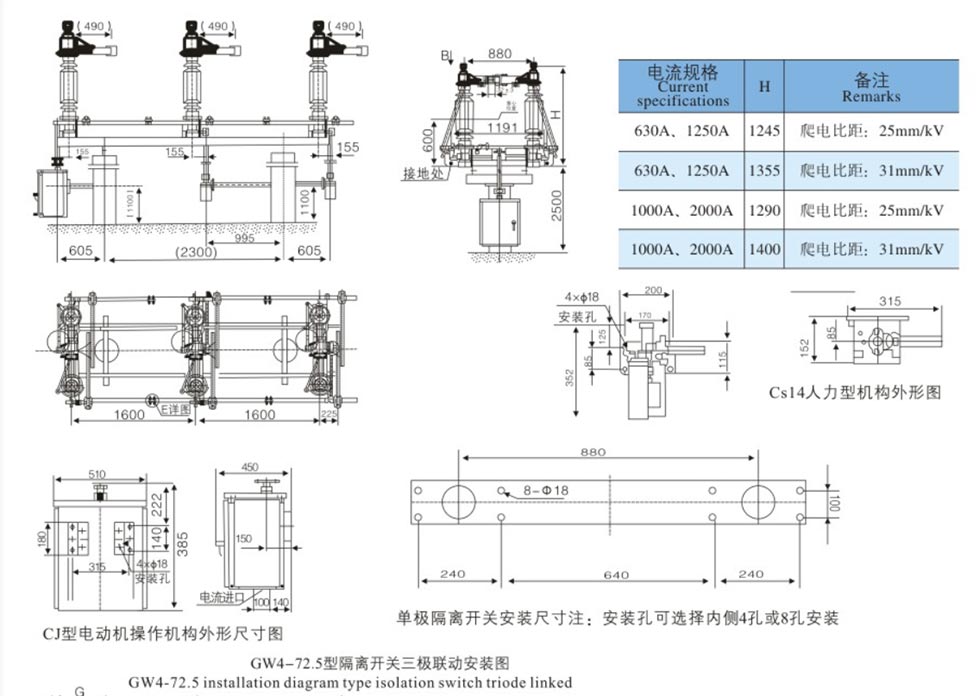

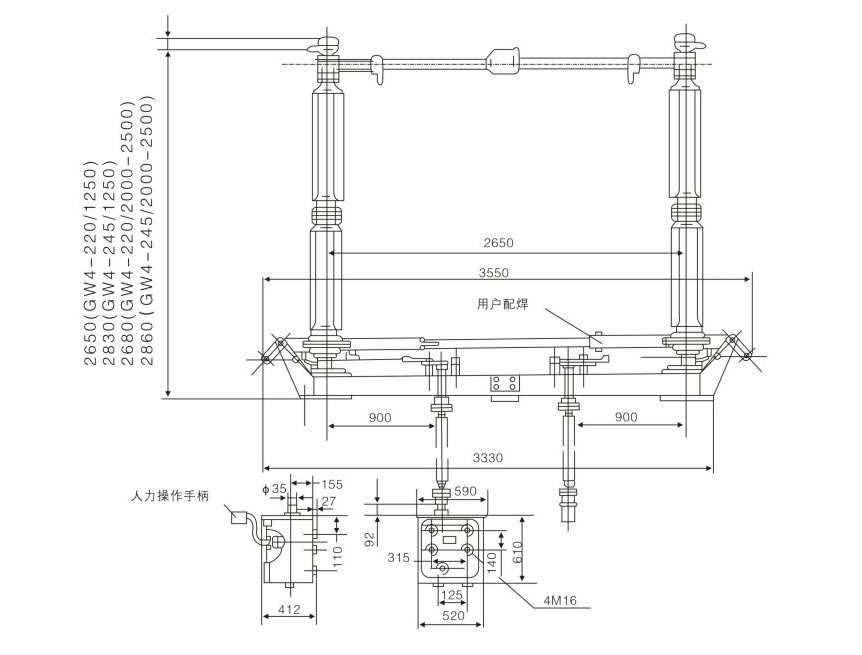

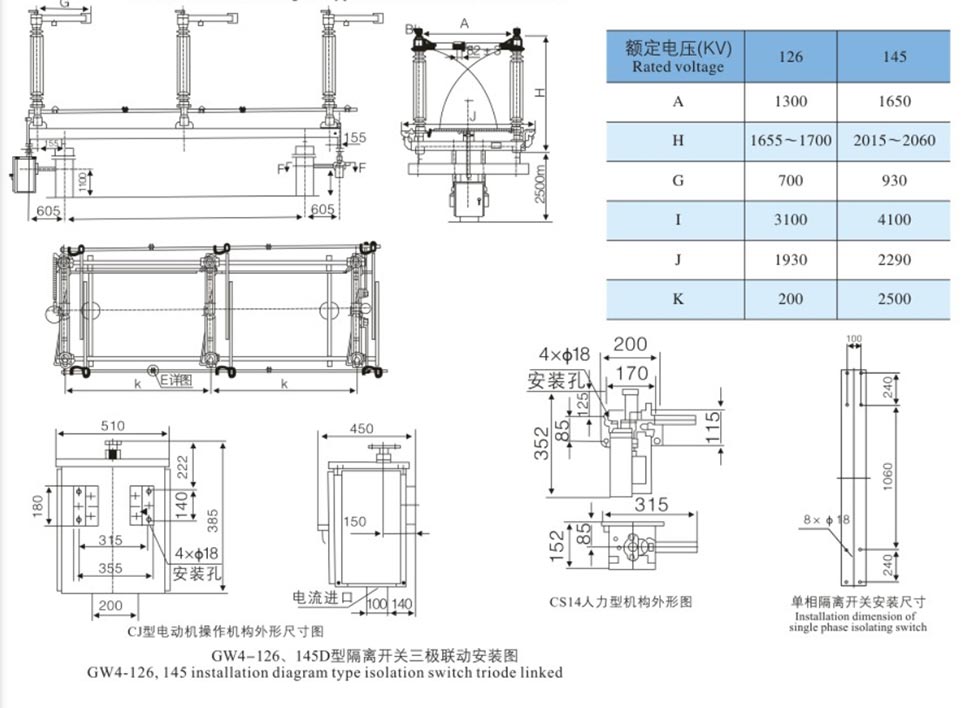

Külső méretek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Megszakíthatja-e a GW4 sorozat 110 kV 126 kV leválasztó kapcsolója a terhelési áramot vagy a rövidzárlati áramot?

V: Nem. A 110kv-os 126kv-os leválasztókapcsolókat csak terhelés nélküli áramköri kapcsolásra tervezték feszültséggel. Ezeket a megszakítókkal együtt kell használni. Üzemeltetés előtt az áramkörnek meg kell lennie le kell választani a megszakító segítségével, hogy biztosítsa a feszültségmentesítést a megszakító kapcsoló működtetése előtt.

Q2: Milyen környezeti feltételekre alkalmas ez a termék?

V: A következő környezetekben tud stabilan működni: környezeti hőmérséklet -30 ℃ és +40 ℃ között; magasság ≤2000 m (magasabb magassági modellek kérésre testreszabhatók); szennyezettségi szint az általánostól a közepestől a súlyosig terjedő szennyezésig (rendelkezésre állnak szennyezésálló modellek); szélsebesség ≤35m/s; szeizmikus intenzitás ≤8 fok.

Következtetés

A nagyfeszültségű elektromos berendezések professzionális gyártójaként az Usune Electric GW4 sorozata 110kv 126kv A szétkapcsoló kapcsoló leválasztó szigetelők a fejlett tervezést, a kiváló minőségű anyagokat és a precíziós gyártást ötvözik, így ideális választás erőművekhez, alállomásokhoz és nagy ipari létesítményekhez. Biztonságot nyújtanak, megbízható és hosszú élettartamú elektromos szigetelésvédelem. Átfogó minőségbiztosítási rendszeren és kiforrott területen Az Usune elkötelezett amellett, hogy világszerte támogassa a különféle kritikus energiainfrastruktúra-projekteket.
