A kézi motoros kültéri leválasztókapcsoló az Usune alapterméke, amelyet kifejezetten kültéri AC-hez terveztek. 50Hz névleges frekvenciájú és 35kV~170kV névleges feszültségű áramkörök. Ez egy kulcsfontosságú berendezés biztosítja a villamosenergia-rendszerek biztonságos és stabil működését, és e sorozat alapegységeként is szolgálhat származékos termékek. A termékeket szigorúan az IEC 62271-102 "Nagyfeszültségű AC" szabványnak megfelelően gyártják. leválasztó kapcsolók és földelő kapcsolók" és az IEC 60694 "A nagyfeszültségű kapcsolóberendezések általános műszaki feltételei" és vezérlőberendezések" biztosítja a professzionális szakértelmet és a termék megbízhatóságát.
A vízszintes forgó kapcsolószerkezetnek köszönhetően ez a kapcsoló magas szigetelési szinttel és erős szennyezéssel büszkélkedhet ellenállás, stabil mechanikai teljesítmény, valamint kényelmes telepítés és karbantartás. Támogatja a kézi és elektromos működésű, és szükség szerint földelőkapcsolóval konfigurálható. Alkalmazható a kemény kültéri körülményekhez olyan környezetek, mint a nagy magasság, alacsony hőmérséklet és erős szennyezés. Megbízható szállítóként az Usune szigorúan betartja a nemzetközi szabványokat, és szigorúan ellenőrzi a termékminőséget, hogy ügyfelei számára kiváló minőséget, biztonságos és tartós leválasztó kapcsolók.
A kültéri kézi motoros leválasztó kapcsolót széles körben használják kültéri energiaátviteli és elosztó rendszerekben az elektromos hálózatokban, az ipari és bányászati vállalkozásokban, a városépítésben és az új energiatermelésben. Ez az alkalmas a gyakori áramleválasztást és biztonsági karbantartást igénylő alkalmazásokhoz, és különösen jól használható zord kültéri környezethez, hatékonyan biztosítja az áramellátás folyamatosságát és biztonságát.
A termék kiváló műszaki teljesítménnyel büszkélkedhet, és számos specifikációt lefed. Alapparaméterei a következők
az alábbiak szerint:
- Névleges feszültség: 35kV ~ 170kV
- Névleges áram: 630A~2500A
- Névleges rövid idejű ellenállási áram: 20kA/s~50kA/s
- Névleges csúcsellenállási áram: 50kA ~ 125kA
- Főáramkör ellenállása: ≤125μΩ (modelltől függően változik)
- Egyperces teljesítmény-frekvencia-ellenállási feszültség: 80 kV ~ 200 kV
- Villámimpulzus-ellenállási feszültség: 115kV ~ 860kV (modelltől és földelőkapcsolótól függően változik)
- Működési mechanizmus: kézi (CS11, CS17D, CS14G sorozat) vagy elektromos (CJ2 típus)

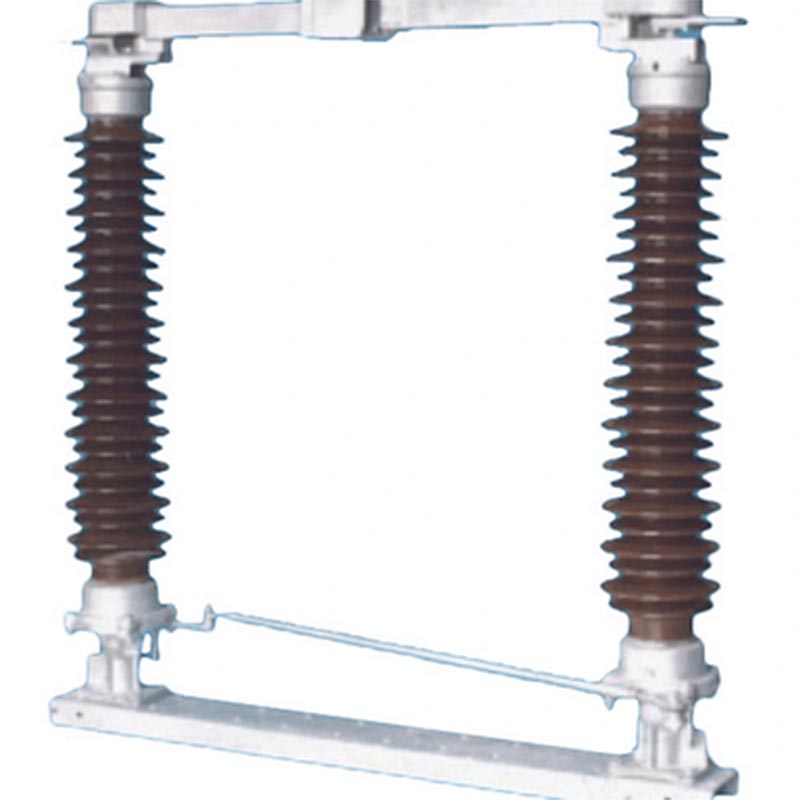

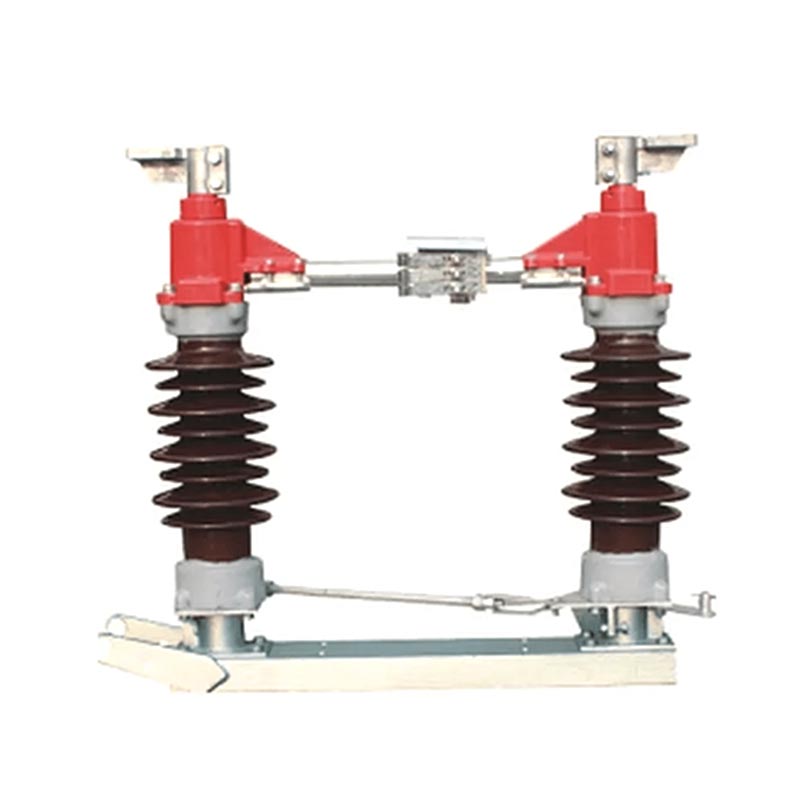

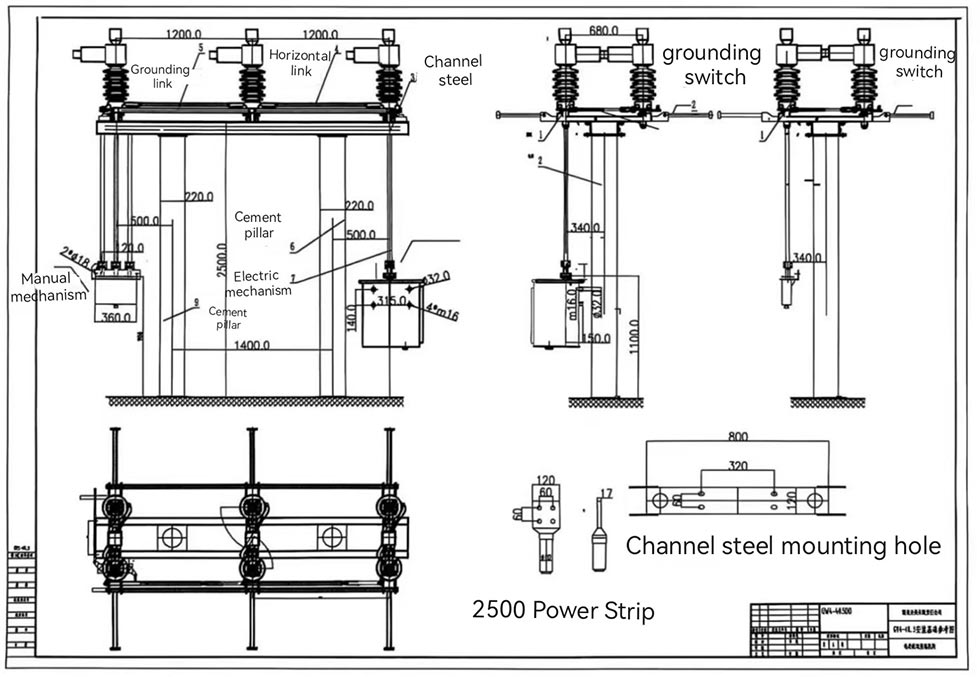

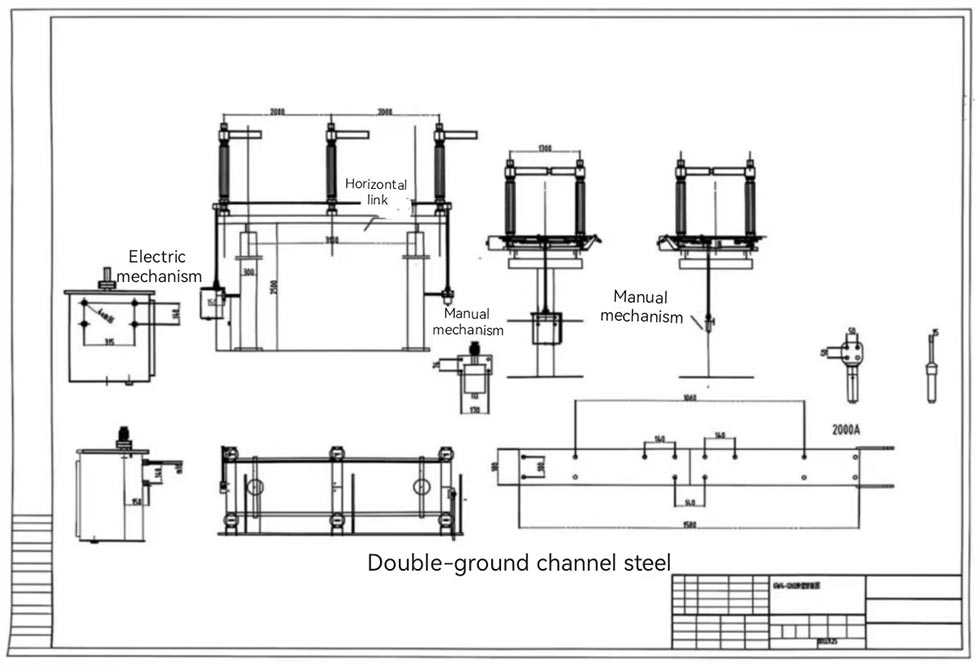

A motoros kültéri leválasztókapcsoló kétoszlopos kézfogási szerkezetet alkalmaz. Minden fázis egy alapból áll, rögzítse a szigetelőket, a kimenő terminálokat és az érintkezőket. A két oszlopszigetelő egymással párhuzamosan van felszerelve csapágyülések az alap mindkét végén és az alapra merőlegesen. A fő vezető rész körülbelül forog 90° az oszlopszigetelőkkel. A középső érintkező öntisztító forgó szerkezettel rendelkezik, amely eltávolítja a port és szennyeződés az érintkezőből a nyitás és zárás során, biztosítva a megbízható érintkezést. A forgó részek tömített, karbantartást nem igénylő kialakítás, a sebességváltó alkatrészek rozsdamentes acél csapokat és molibdént használnak diszulfid tartalmú nylon perselyek, amelyek korrózióállóak és rozsdamentesek.
Az érintkező ujjak új típusú, nagy szilárdságú, nagy vezetőképességű és nagy rugalmasságú anyagot használnak. támaszkodnak saját rugalmasságuk az érintkezők rögzítéséhez, elkerülve a rugós korrózió és a hőkezelés által okozott érintkezési hibákat. Ez a vezetőképes alkatrész-szerkezet nemzeti használati minta-szabadalmat kapott.
Alkalmazható ≤2000 m magassághoz, -40 ℃ és +40 ℃ környezeti hőmérséklethez, ≤34 m/s szélsebességhez és ≤8 szeizmikus intenzitáshoz fokon. A kúszó távolság megfelel a GB/T5582 III. vagy IV. osztályú követelményeinek. Erős szennyeződésállóság és jegesedés (jégvastagság ≤10mm).
Kézi és elektromos működtetést is támogat, igény szerint választható. A kézi mechanizmus könnyen kezelhető, miközben az elektromos mechanizmust (CJ2 típus) váltóáramú motor hajtja egy reduktoron keresztül, ami nagy hatékonyságot és munkakímélő teljesítmény.
Földelőkapcsolóval felszerelt fő áramkör és a földelő kapcsoló megbízhatóan működik reteszelve, biztosítva, hogy a földelőkapcsoló ne tudjon zárni, amikor a főáramkör zárva van, és fordítva, megakadályozza a véletlen működést.
A fázis-fázisú és függőleges összekötő rudak szorítószerkezetet alkalmaznak, így nincs szükség csapokra és hegesztés, ami nagy beépítési hatékonyságot eredményez. A forgó alkatrészek karbantartást nem igényelnek, leegyszerűsítve a rutint ellenőrzések és karbantartások, csökkentve a hosszú távú üzemeltetési költségeket.

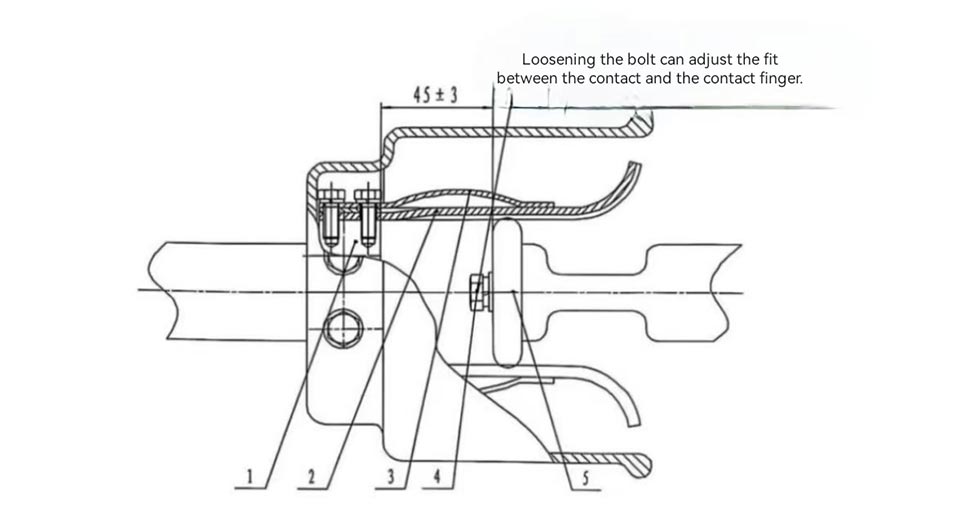

1. Ujjérintési alap
2. Ujjérintés
3. Mágneses zárlemez
4. Csavar
5. Kapcsolat
2. ábra Domináns elektromos érintkezési pontok sematikus diagramja

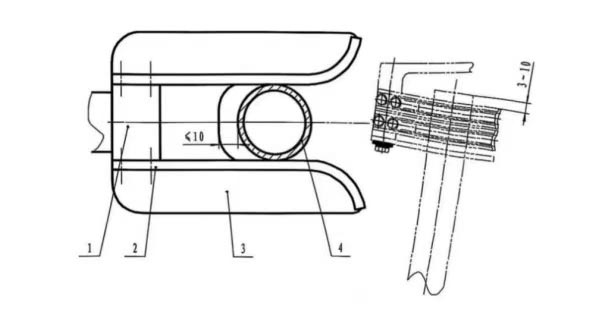

1. Köszörült kés statikus érintkezőfeje
2. Érintkező ujj
3. Pozícionáló lemez
4. Köszörült késcső
3. ábra A földelőcső és a pozicionáló lemez helyzetének vázlata

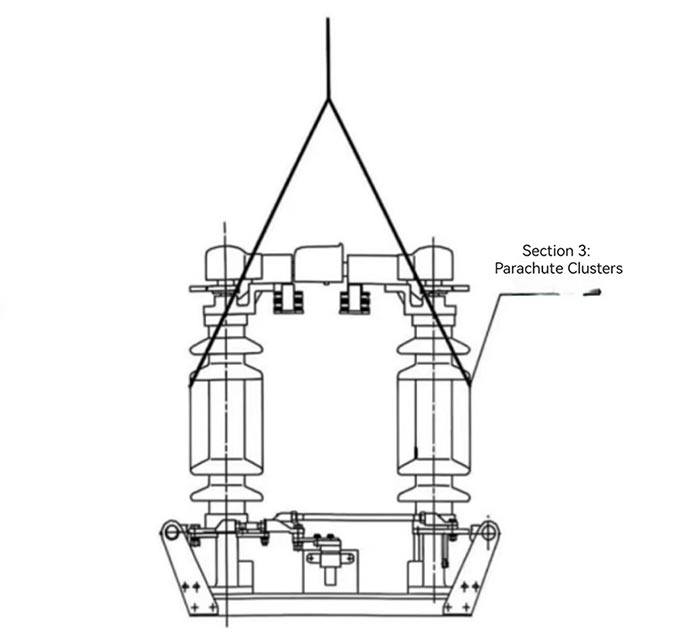

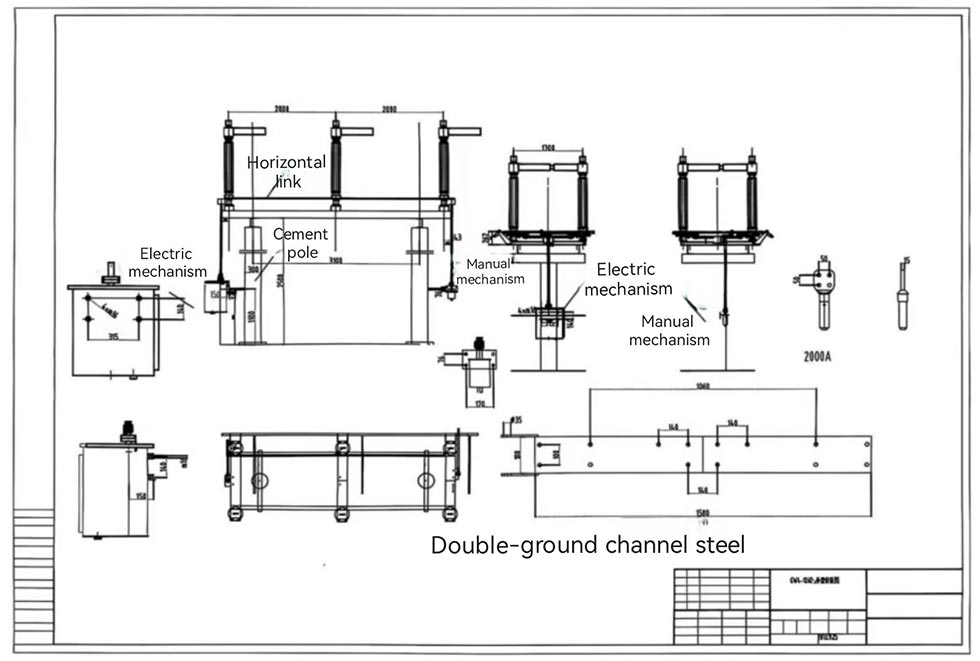

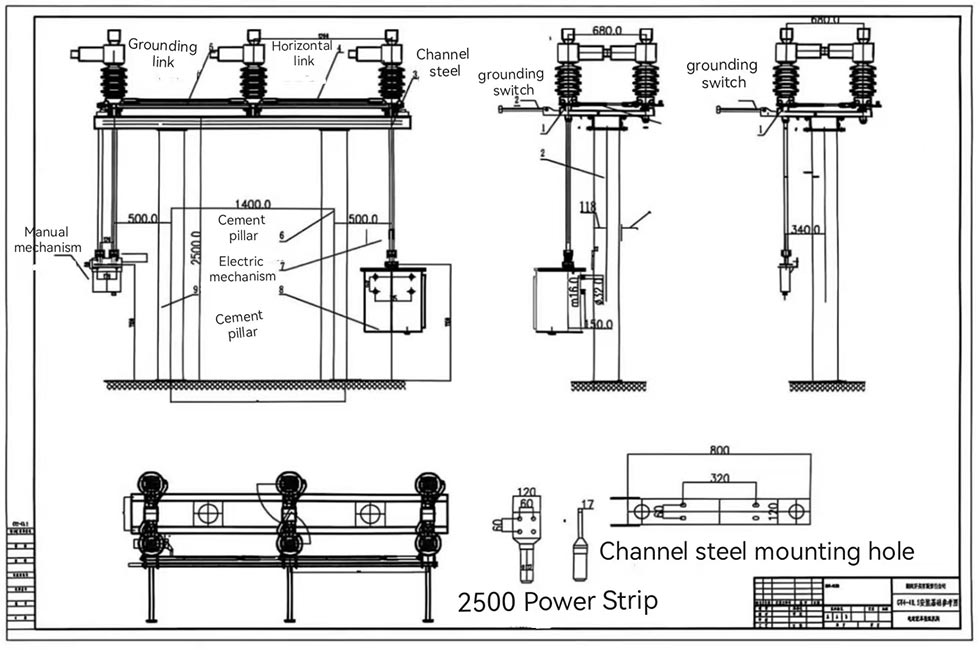

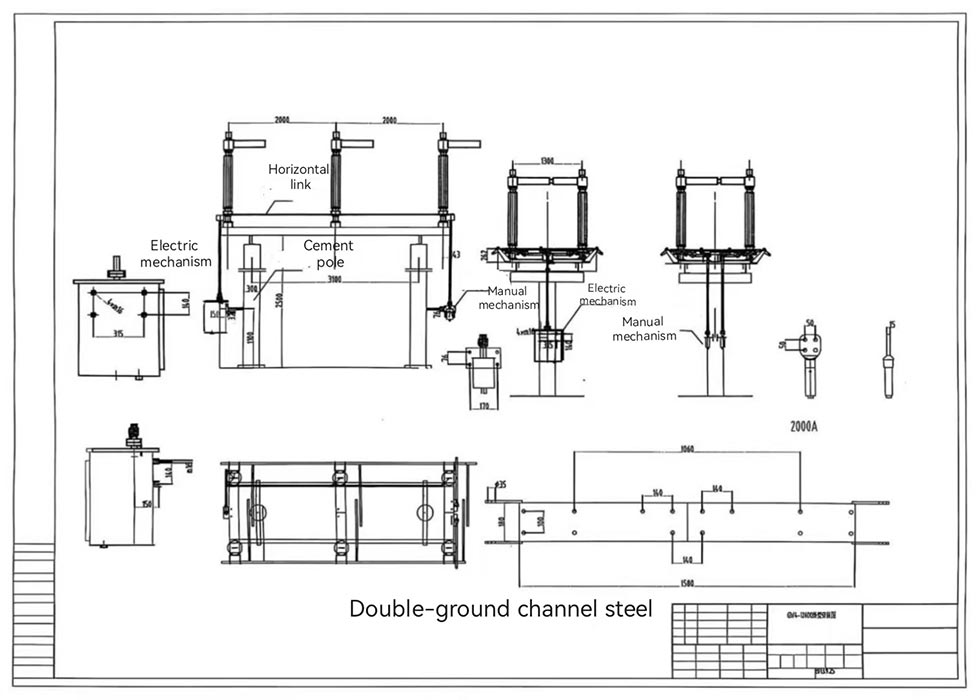

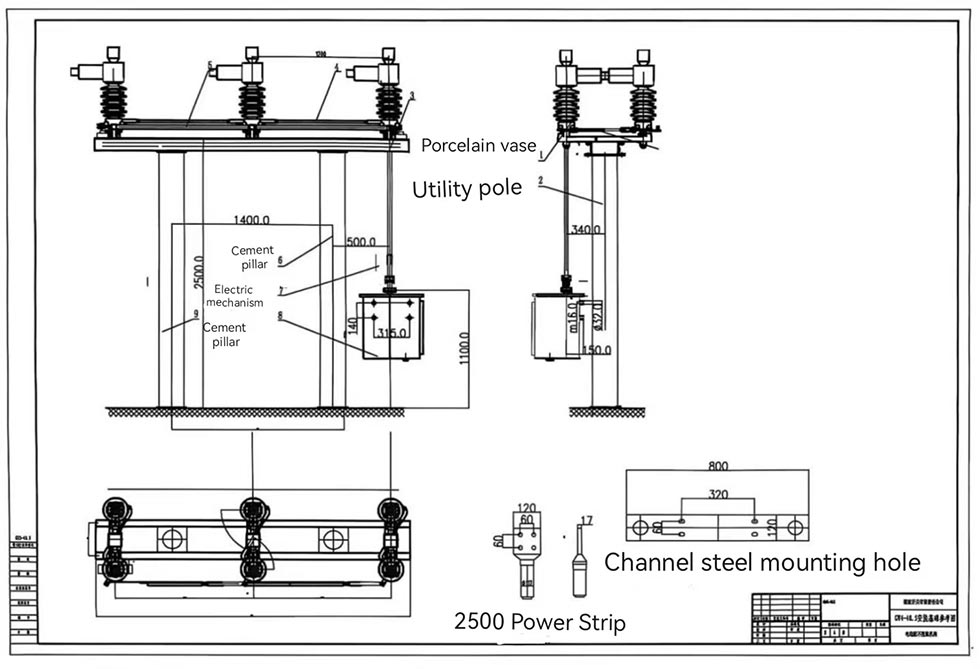

4. ábra Emelési diagram
Esettanulmány: High-Altitude Power Grid Project Nyugat-Kínában
Egy nyugat-kínai villamosenergia-hálózati vállalat 110 kV-os távvezeték-korszerűsítési projektet végez. Található egy 1800 méteres tengerszint feletti magasságban a projekt -15 ℃ és 25 ℃ közötti éves átlagos hőmérsékletet, gyakori erős szeleket és erős havazás télen. A projekt az Usune GW4(A)-126(D)(W)/1250 leválasztó kapcsolókat választotta (CJ2-vel ellátva) elektromos működtető mechanizmusok és földelő kapcsolók). Az elmúlt három évben a termék bebizonyította kiváló környezeti alkalmazkodóképesség, nincs szigetelő sérülés vagy érintkezési túlmelegedés. Nyitás és zárás A működés zökkenőmentes, és még télen 8 mm-es jégfelhalmozódás esetén is normálisan működik, biztosítva stabil hálózati működés. Gyártóként az Usune helyszíni telepítési útmutatást és rendszeres tájékoztatást adott karbantartási szolgáltatások a projekthez, nagy dicséretet szerezve az ügyféltől.
A1: A megnövekedett kézi üzemi nyomaték fő oka, hogy a kenőolaj a forgó részekben az erőátviteli rendszer kiszáradt, beszennyeződött, vagy a tengelycsapok rozsdásodtak, ami megnövekedett erőátvitelhez vezet ellenállás. Megoldás: Először állítsa le a működést. Miután meggyőződött arról, hogy a leválasztó kapcsoló nyitott helyzetben van, és a A nagyfeszültségű vezetéket le kell földelni, szerelje szét a forgó alkatrészeket, tisztítsa meg a felgyülemlett szennyeződéseket és rozsdát, és megfelelő mennyiségű kenőanyagot. Ha a probléma továbbra is fennáll, forduljon az Usune vevőszolgálati csapatához szakszerű javítás. Az Usune gyár professzionális javító személyzettel és pótalkatrészekkel rendelkezik, hogy időben támogatást nyújtson.
A2: Enyhe vagy közepes kémiai korróziós területeken használható. Főbb óvintézkedések: 1. Tájékoztassa a szállítót a a környezet korróziós szintje rendeléskor. Az USune személyre szabja a korróziógátló kezelést (például a melegmerítést vasacél alkatrészek horganyzása és speciális korróziógátló szigetelők kiválasztása); 2. Rendszeresen tisztítsa a szigetelők és a vezető részek felülete a korrozív anyagok eltávolítására; 3. Rövidítse le a rutinellenőrzést ciklust, összpontosítva az érintkezési felület és a szigetelő állapotának ellenőrzésére, és azonnal cserélje ki a sérült alkatrészeket. Mert súlyos kémiai korrózióval küzdő területeken, kérje ki az Usune műszaki osztályát az egyedi megoldásokért.
Minden Usune leválasztó kapcsoló kültéri kézi motoros komplett telepítési tartozékokkal és a a vevő által megrendelt működtető mechanizmus, terméktanúsítvánnyal, szerelési és kezelési útmutatóval, és tartozékok listája. Kínában gyökerező beszállítóként az Usune átfogó gyártási és értékesítési rendszerrel rendelkezik: a gyár szigorú minőség-ellenőrzési folyamattal rendelkezik annak biztosítására, hogy minden termék minősített legyen, mielőtt elhagyná a terméket gyár; az értékesítés utáni szervizcsapat helyszíni telepítési útmutatást, hibakeresést, karbantartást és egyebeket biztosít szolgáltatások, a nap 24 órájában reagálva az ügyfelek igényeire, és elkötelezett a magas minőségű termékek és a hazai és külföldi ügyfelek figyelmes kiszolgálása, hosszú távú és stabil együttműködési kapcsolatok kialakítása.
