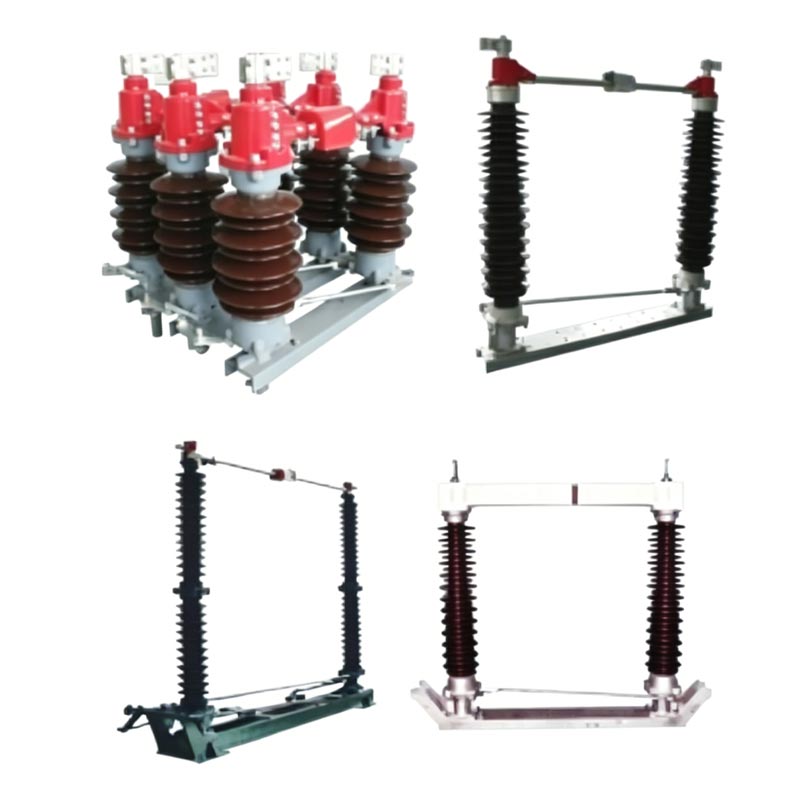

A 110kV 1250A 2000A szakaszolókapcsoló egy háromfázisú AC 50Hz-es kültéri nagyfeszültségű elektromos készülék névleges feszültsége 126kV (110kV szint) és 1250A/2000A névleges áramerőssége. Főleg nyitásra és zárásra használják terhelés nélküli üzemelés, megbízhatóan leválasztva a karbantartó berendezéseket a feszültség alatt álló vezetékektől és egyértelműen kialakítva látható törés.
Az Usune, mint a nagyfeszültségű kapcsolóberendezések kutatás-fejlesztésére és gyártására szakosodott professzionális gyár 110 kV-os főátviteli alállomások termékei, amelyek megfelelnek az elektromos hálózat biztonságos üzemeltetésének követelményeinek.
Mindegyik fázis két szigetelt oszloppal rendelkezik, amelyek szinkronban 90°-ban vízszintesen elforgatják a nyitást és zárást; a Az alap tűzihorganyzott acélból készült, tömített csapágyakkal, így korrózióálló és tartós.
A 110kV 1250A 2000A szakaszolókapcsoló osztott típusú főérintkezői ezüstözött rézből készülnek, ami alacsony érintkezési ellenállás, nagy áramterhelhetőség és minimális túlmelegedés a hosszú távú működés során.
A földelő kapcsolóval rendelkező modellek megbízható mechanikus reteszekkel vannak felszerelve, szigorúan követve a sorrendet "főkapcsoló nyitva → földelőkapcsoló zárva; földelőkapcsoló nyitva → főkapcsoló zárva", hatékonyan megakadályozza helytelen működés.
Konfigurálható CS14G vagy CS17G kézi mechanizmusokkal, vagy CJ6B vagy CJ11 elektromos mechanizmusokkal, amelyek támogatják a helyi és távirányító.
| Paraméter | GW4-126 (1250A) | GW4-126 (2000A) |
| Névleges feszültség | 126 kV (110 kV osztály) | 126 kV (110 kV osztály) |
| Névleges áram | 1250A | 2000A |
| Frekvencia | 50 Hz | 50 Hz |
| Működési hőmérséklet | -40°C ~ +40°C | -40°C ~ +40°C |
| Magasság | ≤ 2000 m | ≤ 2000 m |
| Szabványok | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Szigetelési szint | IV. fokozat (szennyezés elleni opcionális) | IV. fokozat (szennyezés elleni opcionális) |
| Rövid idejű áramállóság | 31,5 kA/4s | 31,5 kA/4s |
| Csúcsellenállási áram | 80 kA | 80 kA |
- Fejlett gyártási berendezésekkel és szigorú vizsgálati módszerekkel gyártva a termék konzisztenciájának biztosítása érdekében
stabilitás.
- A szabványos, kiváló minőségű anyagok és a kifinomult kivitelezés szilárd alapot teremtenek a termékminőséghez.
- Átfogó minőségirányítási rendszer a teljes gyártási folyamatot lefedi az alapanyag raktározástól a raktározásig
késztermék szállítása.
- A szabványos modellek -40 ℃ és +40 ℃ közötti hőmérsékleti tartományban stabilan működnek, a legtöbb régióban megfelelő.
- A szennyezésálló típus (GW4-126W) fokozott szigeteléssel rendelkezik, így ideális az erősen szennyezett területeken
mint például a tengerparti régiók, ipari területek vagy olyan területek, ahol magas a por, a sópermet vagy a vegyi korrózió.
- Ellenáll a szélsőséges időjárási viszonyoknak, például erős szélnek, heves esőnek és hóviharnak.
- Az átlátszó mechanikus reteszelő mechanizmus hatékonyan akadályozza meg a helytelen működést, biztosítva a személyzet biztonságát és
felszerelést.
- A 110kV-os 1250A 2000A szakaszolókapcsoló kompakt szerkezetű, kevés telepítési helyet igényel, így
könnyen telepíthető, beállítható és karbantartható.
- A látható töréspontok intuitív biztonságot nyújtanak a karbantartási műveletekhez.

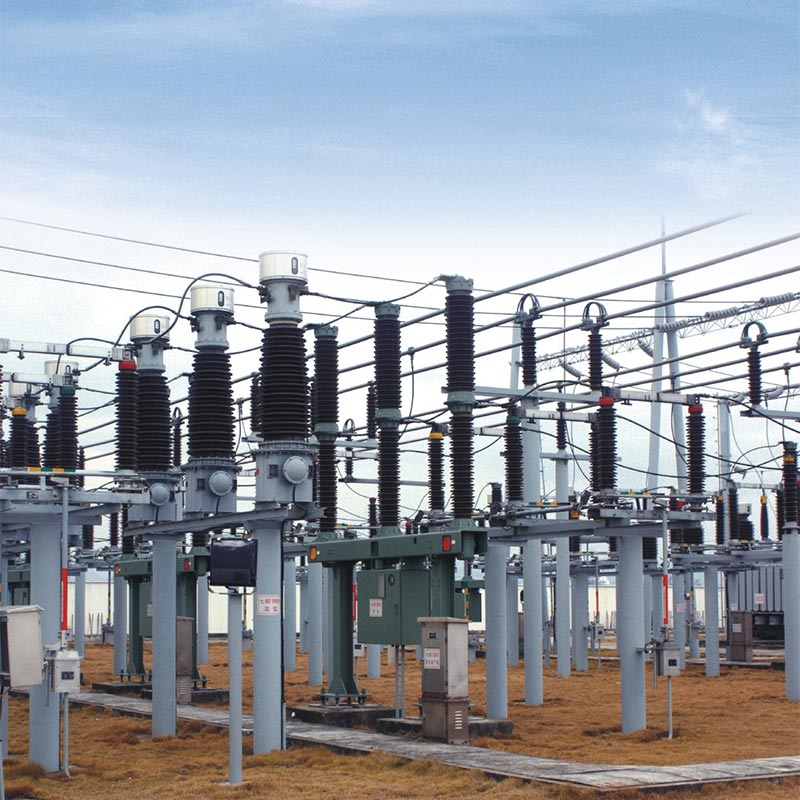

1. Esettanulmány: 110 kV-os szélerőmű-alállomás délkeleti partvidéken
2. A projekt háttere: 110 kV-os szélerőmű Kína délkeleti partvidékén, egy magas sótartalmú területen permetezési koncentráció, magas páratartalom és súlyos szennyezés.
3. Alkalmazott termék: Usune GW4-126W 2000A szennyezésgátló megszakító kapcsoló (12 készlet)
4. Megvalósítási eredmények:
- 5 évig sikeresen üzemelt hiba nélkül, alkalmazkodva a zord parti sópermet környezethez.
- A szennyezésgátló kompozit szigetelő kiváló szigetelési teljesítményt tartott fenn, kúszó kisülés nélkül, ill
szennyezés fellángolása.
- Az ezüstözött érintkezők fényesek maradtak, stabil érintkezési ellenállással, és nem történt túlmelegedés
hosszú távú 1800A üzemi áram.
5. Projektvezetői visszajelzés: "Az Usune leválasztó kapcsoló kiváló szennyezésgátló teljesítményt mutatott, teljes mértékben megfelel a part menti szélerőművek szigorú környezetvédelmi követelményeinek."

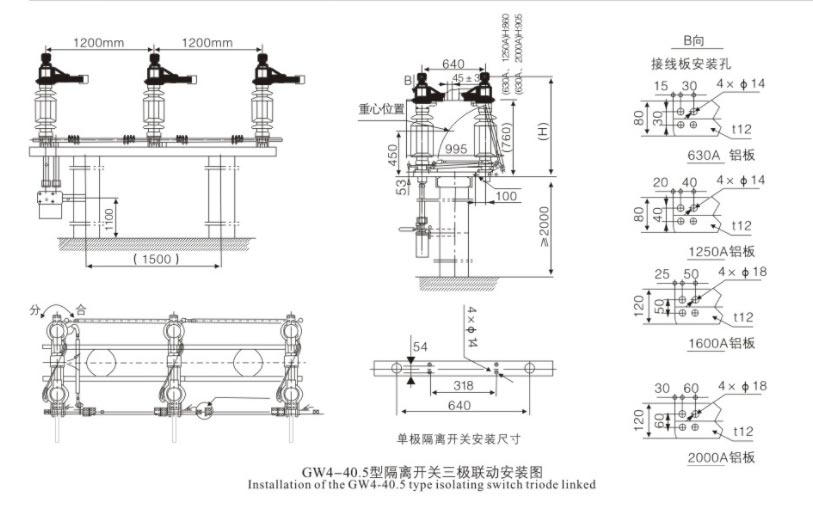

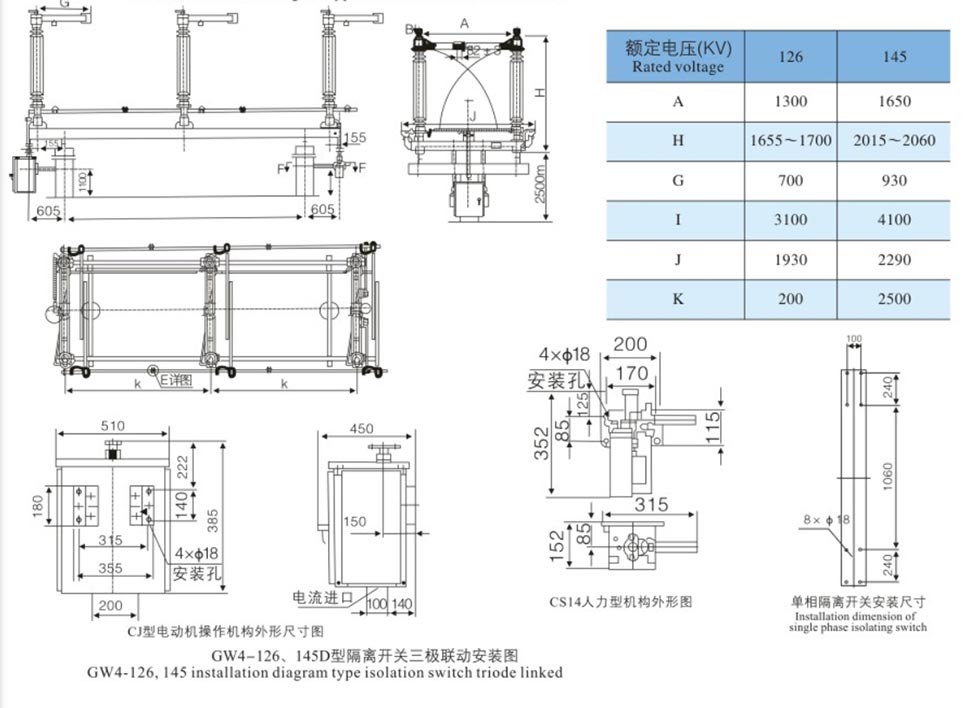

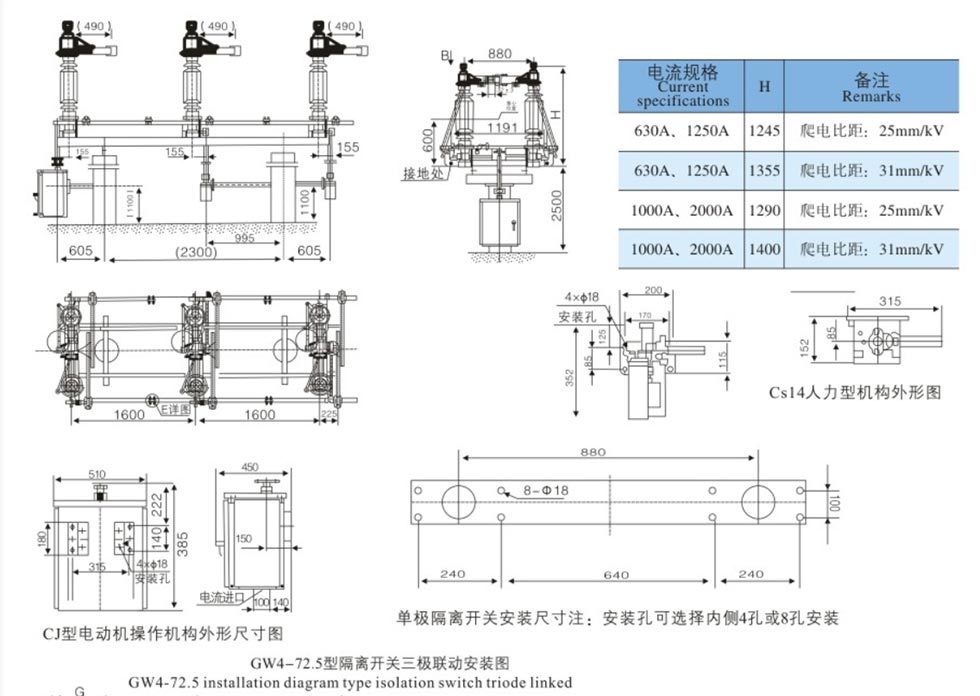

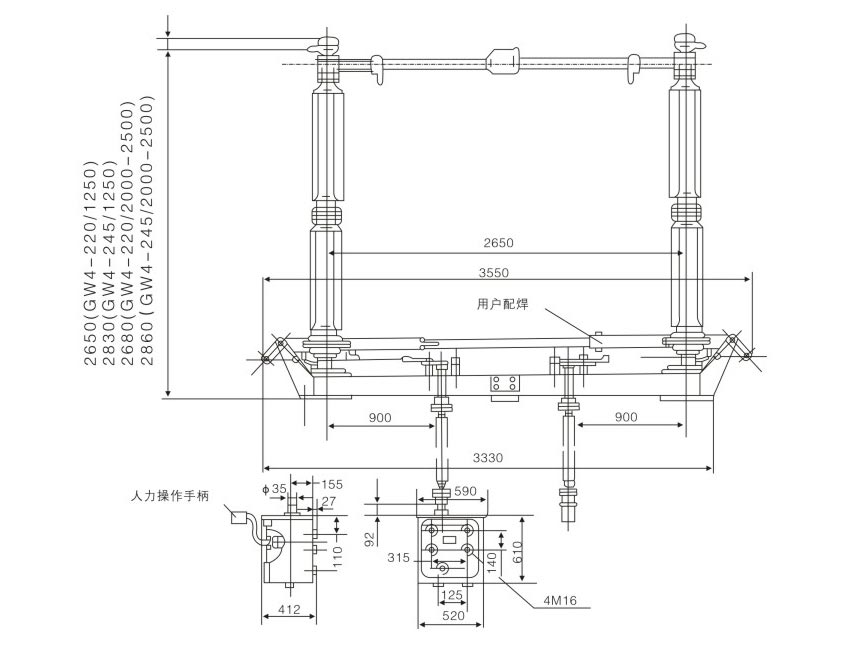

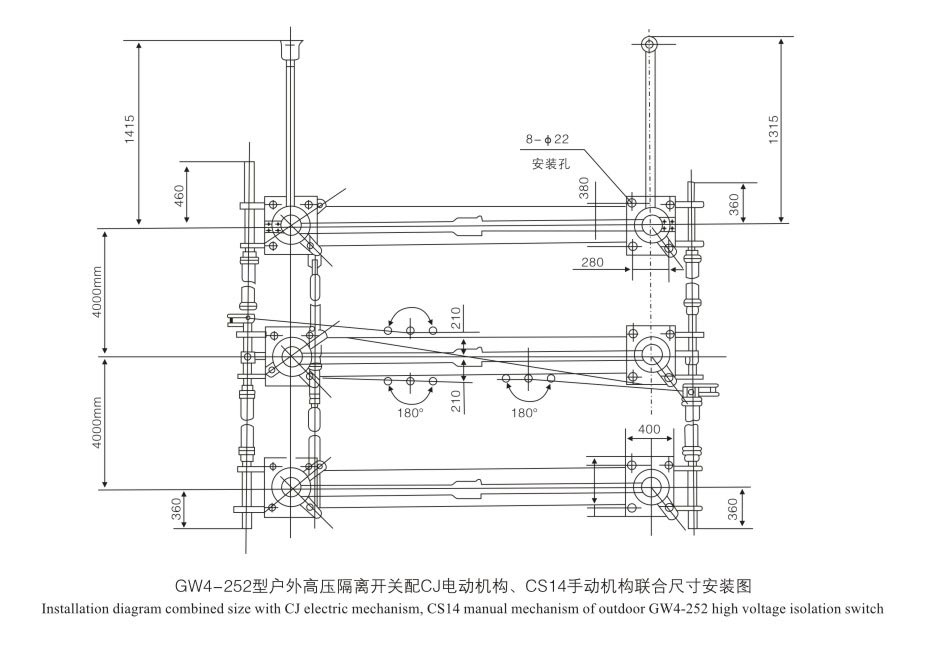

| Tétel | Egység | Paraméterek | |||||
| Névleges feszültség | kV | 40.5 | 72.5 | 126 | 145 | ||
| Névleges szigetelési szint | 1 perc teljesítményfrekvencia-ellenállási feszültség (effektív érték) | A földön | kV | 95 | 160 | 230 | 275 |
| Törés | kV | 118 | 200 | 230+70 | 275+85 | ||
| Névleges villámimpulzus-ellenállási áram (csúcs) | A földön | kV | 185 | 350 | 550 | 650 | |
| Törés | kV | 215 | 410 | 550+110 | 650+120 | ||
| Névleges frekvencia | Hz | 50/60 | |||||
| Névleges áram | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| Névleges rövid idejű ellenállási áram | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Névleges csúcsellenállási áram | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Névleges rövidzárlati időtartam | Kés/Kard | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Névleges mechanikus kapocsterhelés | Vízszintes és függőleges | N | 1250 | 1250 | 1250 | 1250 | |
| Vízszintes | N | 750 | 750 | 750 | 750 | ||
| Függőleges erő | N | 1000 | 1000 | 1000 | 1000 | ||
| Kúszótávolság | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanikai élettartam | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motor működtető | Modell | CJ | CJ | CJ | CJ | ||
| Motor feszültség | V | AC380, AC220, DC220, DC110 | |||||
| Feszültségszabályozó hurok | V | AC380, AC220, DC220, DC110 | |||||
| Pontok, zárás | s | 7±1 | |||||
| Emberi működtető | Modell | CS14 CS17 | |||||
| Elektromágneses zárfeszültség | V | AC220, DC220, DC110 | |||||
• Szigetelők: Nincs repedés, sérülés vagy szennyeződés.
• Érintkezők: Tiszta, ezüstözött felület sértetlen.
• Rögzítőelemek: Minden csavar meghúzva.
• Mechanizmus: Sima forgás; kenje meg a mozgó alkatrészeket.
• Szigetelő függőleges helyzete: Állítsa be alátétekkel (helyenként max. 3 mm).
• Háromfázisú szinkronizálás: Állítsa be a forgattyúkart és az összekötő rudakat.
• Érintkezési nyomás: Biztosítsa a megfelelő behelyezést és nyomást.
• Csak NO LOAD alatt üzemeljen; győződjön meg arról, hogy a megszakító nyitva van.
• Kézi működtetés: Használja a kezelőkart; kerülje a túlzott erőt.
• Motoros működés: Használjon helyi/távirányítót; monitor pozíciója.
• Reteszelés: Ne erőltesse a működést, ha reteszelve van.
• Időszakos nagyjavítás: 1-2 évente.
• Tisztítsa meg a szigetelőket és az érintkezőket; alkalmazzon ipari vazelint.
• Kenje meg a csapágyakat és a sebességváltó alkatrészeket.
• Ellenőrizze, hogy nincsenek-e laza csavarok, kopott érintkezők és a szigetelő sérülései.
• Rövidzárlat után: Azonnal vizsgálja meg.
• Nem működik: Ellenőrizze a reteszelést, elakadt rudazatot vagy motorhibát.
• Aszinkron fázisok: Állítsa be a keresztkötő rudakat.
• Érintkező túlmelegedése: Tisztítsa meg és húzza meg újra; ellenőrizze az ezüstözést.
V: A fő különbség a névleges áramterhelhetőség. Az 1250A közepes terhelésű 110 kV-ra alkalmas alállomások, míg a 2000A nagyáramú főtranszformátor be- és kimenő áramkörökre alkalmas. A a szerkezet, a szigetelési osztály és a beépítési méretek alapvetően megegyeznek.
V: Igen. Szennyezésgátló (W típusú) termékek kaphatók, 31,5 mm/kV kúszótávolsággal. Használnak szennyezésgátló porcelán szigetelők vagy kompozit szigetelők, és ellenállnak a sópermetnek és a porkorróziónak.
V: Kiválasztási megoldásokat, szerelési rajzokat, helyszíni üzembe helyezési útmutatót és ingyenes javítást tudunk biztosítani szolgáltatások a garanciális időszak alatt. A szabványos modelleket gyorsan szállítják, hogy megfeleljenek a teljesítmény időigényének grid projektek.
