A Zhejiang Usune Electric Co., Ltd. egy professzionális gyár, amely integrálja a kutatás-fejlesztést, a tervezést, a gyártást és az értékesítést. A fő A termékek közé tartoznak a 12 kV-245 kV beltéri és kültéri nagyfeszültségű vákuum megszakítók, SF6 megszakítók, terhelés kapcsolók és különféle leválasztó kapcsolók. Megbízható professzionális beszállító az energetikai projektekhez egyaránt hazai és nemzetközi szinten.
Az Usune Gw4 leválasztó kapcsolót kifejezetten háromfázisú AC 50Hz/60Hz áramellátási rendszerekhez tervezték. Az elsődleges funkciója a nagyfeszültségű áramkörök csatlakoztatása vagy leválasztása feszültség alatti, terhelés nélküli állapotban, és láthatóság biztosítása elektromos szigetelési távolság gyűjtősínek, megszakítók, transzformátorok és más nagyfeszültségű karbantartáshoz felszerelést.
-GB 1985-2004: AC nagyfeszültségű leválasztó kapcsolók és földelő kapcsolók
-IEC 62271-102: Nagyfeszültségű kapcsoló- és vezérlőberendezések
-GB/T 11022: Általános előírások a nagyfeszültségű kapcsoló- és vezérlőberendezésekhez

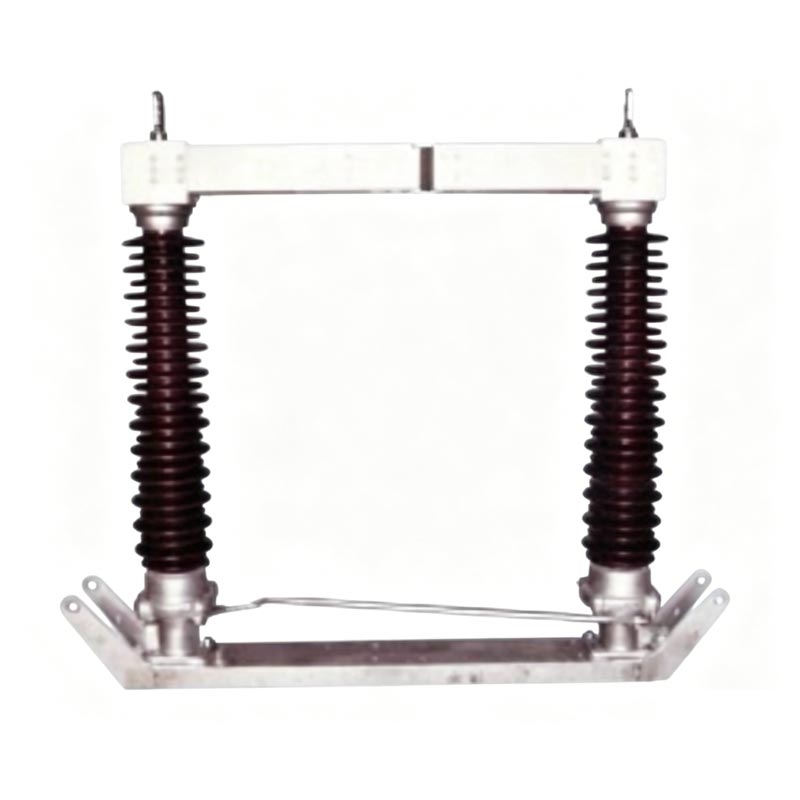

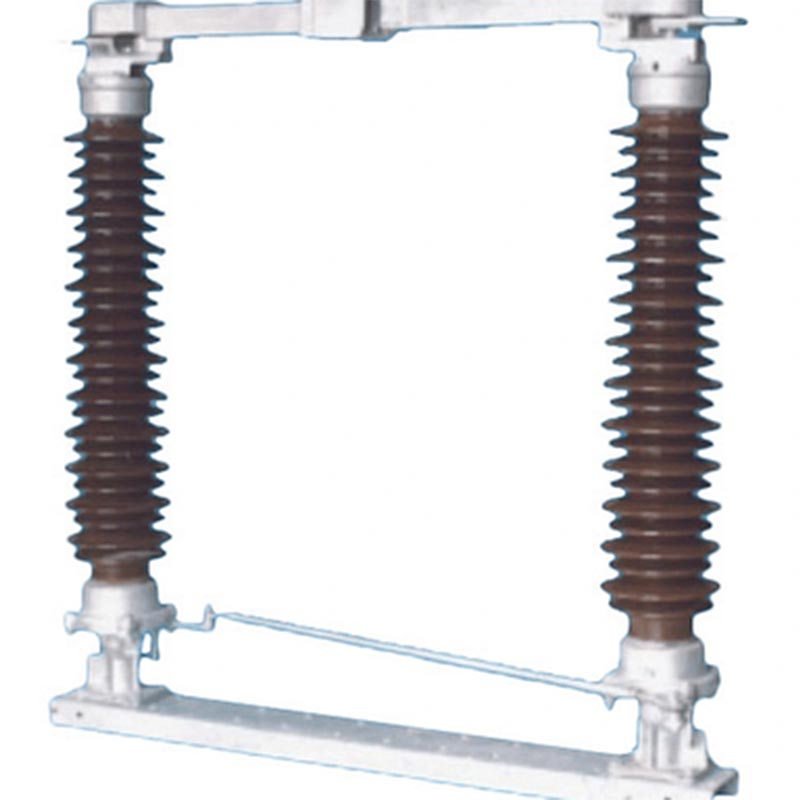

GW4 sorozat: Kétoszlopos szigetelő, vízszintesen forgó, megszakított típusú
1. Kettős oszlopos szigetelő szerkezet, fázisonként két oszlopszigetelő vízszintesen 90°-ban szinkronban forog.
2. A fő érintkezők középen törött, ezüstözött rézérintkezők, alacsony érintkezési ellenállással és jó vezetőképességgel.
3. Az aljzat tűzihorganyzott acélból készült, tömített csapágyakkal, korrózióálló és tartós.

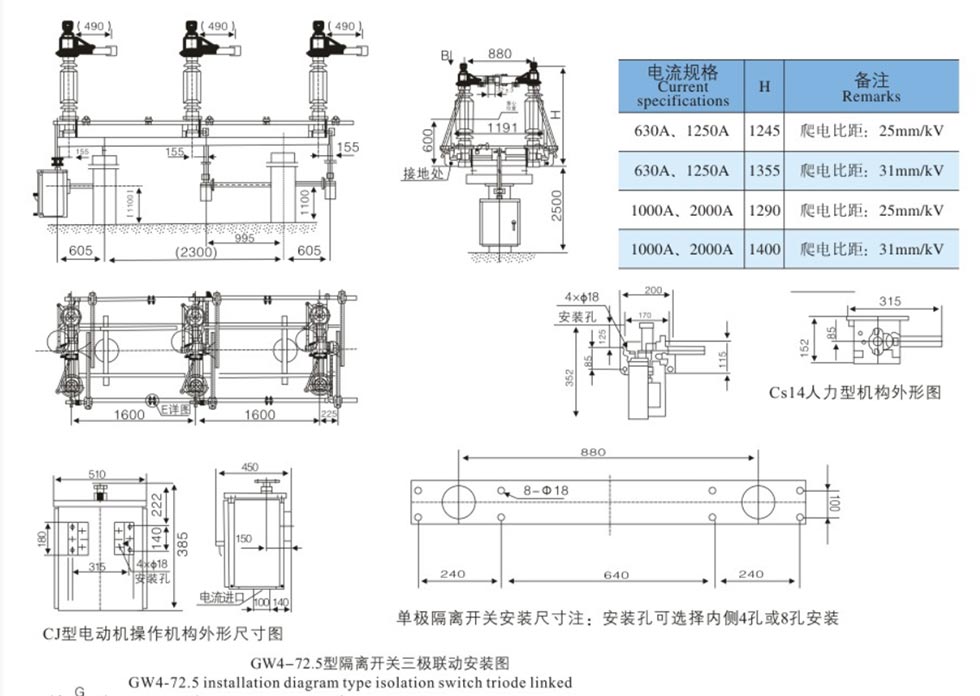

4. A GW4 leválasztó kapcsoló felszerelhető egy- vagy kétoldalas földelő kapcsolókkal, mechanikus
reteszelés az üzembiztonság érdekében.

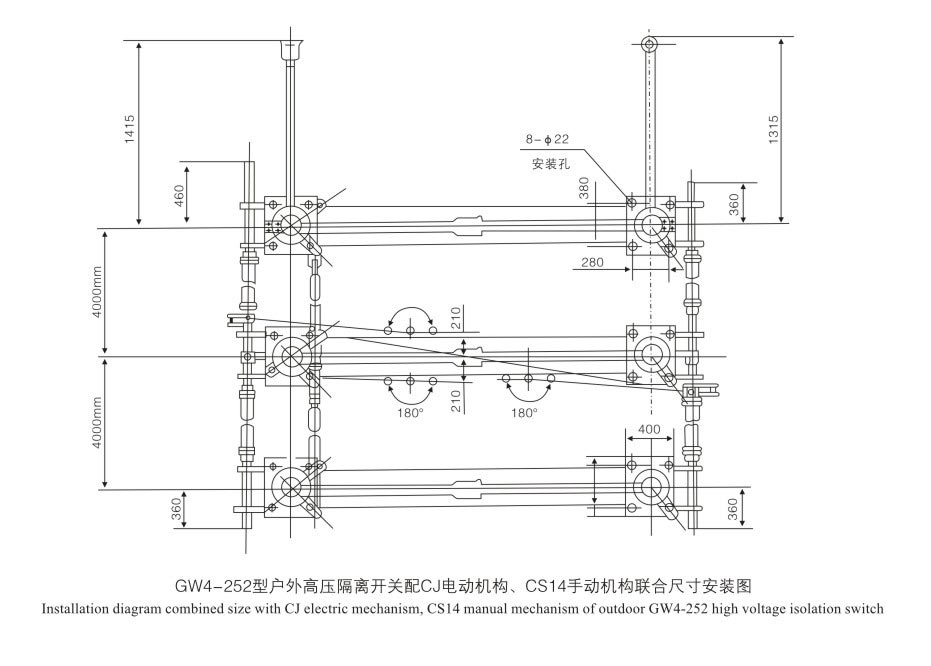

5. A működési mechanizmus lehet kézi (CS14G, CS17G) vagy elektromos (CJ6B, CJ11, XCJ-I).
| Paraméter | Specifikáció |
| Névleges feszültség | 126 kV (110 kV rendszer) |
| Névleges frekvencia | 50 Hz |
| Névleges áram | 630A, 1250A, 1600A, 2000A, 2500A |
| Névleges rövid idejű ellenállási áram (1 s) | 31,5 kA, 40 kA, 50 kA |
| Névleges csúcsállósági áram | 80kA, 100kA, 125kA |
| 1 perc száraz váltakozó áramú ellenállási feszültség | - Földhöz: 140kV- Keresztirányú feszültség: 160kV |
| Működési hőmérséklet | -40°C és +40°C között |
| Magasság | ≤ 2000 m |

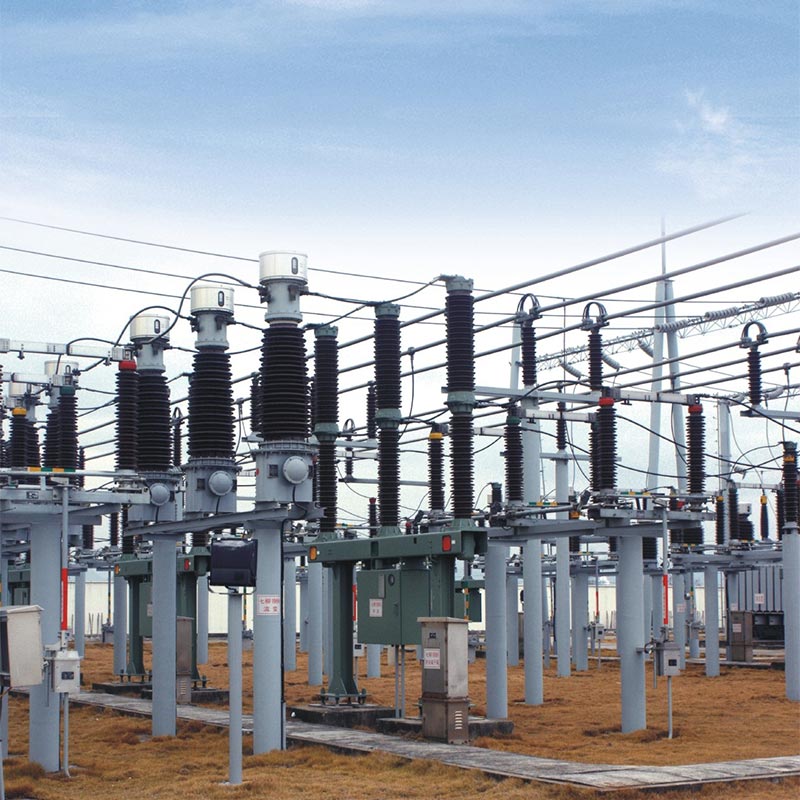

Egy 110 kV-os... Szélerőmű Alállomás projekt
Ez a projekt egy északi régióban található, ahol jelentős hőmérsékleti különbségek vannak, és magas felszerelést igényel megbízhatóság és hidegállóság. A projekt több Usune GW4 Disconnect Switchet választott ki, elektromosan mechanizmusok és kétoldalas földelő kapcsolók. Az üzembe helyezés óta a berendezés évek óta stabilan működik, megbízható mechanikai hatásokkal és kiváló korrózióállósággal, hatékonyan biztosítja az alállomás karbantartási biztonságát és a napi működés hatékonyságát, nagy dicséretet kivívva a felhasználótól.
| Tétel | Egység | Paraméterek | |||||
| Névleges feszültség | kV | 40.5 | 72.5 | 126 | 145 | ||
| Névleges szigetelési szint | 1 perc teljesítményfrekvencia-ellenállási feszültség (effektív érték) | A földön | kV | 95 | 160 | 230 | 275 |
| Törés | kV | 118 | 200 | 230+70 | 275+85 | ||
| Névleges villámimpulzus-ellenállási áram (csúcs) | A földön | kV | 185 | 350 | 550 | 650 | |
| Törés | kV | 215 | 410 | 550+110 | 650+120 | ||
| Névleges frekvencia | Hz | 50/60 | |||||
| Névleges áram | A | 630-4000 | 630-4000 | 630-4000 | 630-4000 | ||
| Névleges rövid idejű ellenállási áram | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Névleges csúcsellenállási áram | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Névleges rövidzárlati időtartam | Kés/Kard | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Névleges mechanikus kapocsterhelés | Vízszintes és függőleges | N | 1250 | 1250 | 1250 | 1250 | |
| Vízszintes | N | 750 | 750 | 750 | 750 | ||
| Függőleges erő | N | 1000 | 1000 | 1000 | 1000 | ||
| Kúszótávolság | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mechanikai élettartam | Times | 5000 | 5000 | 1000 | 5000 | ||
| Motor működtető | Modell | CJ | CJ | CJ | CJ | ||
| Motor feszültség | V | AC380, AC220, DC220, DC110 | |||||
| Feszültségszabályozó hurok | V | AC380, AC220, DC220, DC110 | |||||
| Pontok, zárás | s | 7±1 | |||||
|
Emberi működtető |
Modell | CS14 CS17 | |||||
| Elektromágneses zárfeszültség | V | AC220, DC220, DC110 | |||||
• Szigetelők: Nincs repedés, sérülés vagy szennyeződés.
• Érintkezők: Tiszta, ezüstözött felület sértetlen.
• Rögzítőelemek: Minden csavar meghúzva.
• Mechanizmus: Sima forgás; kenje meg a mozgó alkatrészeket.
• Szigetelő függőleges helyzete: Állítsa be alátétekkel (helyenként max. 3 mm).
• Háromfázisú szinkronizálás: Állítsa be a forgattyúkart és az összekötő rudakat.
• Érintkezési nyomás: Biztosítsa a megfelelő behelyezést és nyomást.
• Csak NO LOAD alatt üzemeljen; győződjön meg arról, hogy a megszakító nyitva van.
• Kézi működtetés: Használja a kezelőkart; kerülje a túlzott erőt.
• Motoros működés: Használjon helyi/távirányítót; monitor pozíciója.
• Reteszelés: Ne erőltesse a működést, ha reteszelve van.
• Időszakos nagyjavítás: 1-2 évente.
• Tisztítsa meg a szigetelőket és az érintkezőket; alkalmazzon ipari vazelint.
• Kenje meg a csapágyakat és a sebességváltó alkatrészeket.
• Ellenőrizze, hogy nincsenek-e laza csavarok, kopott érintkezők és a szigetelő sérülései.
• Rövidzárlat után: Azonnal vizsgálja meg.
• Nem működik: Ellenőrizze a reteszelést, elakadt rudazatot vagy motorhibát.
• Aszinkron fázisok: Állítsa be a keresztkötő rudakat.
• Érintkező túlmelegedése: Tisztítsa meg és húzza meg újra; ellenőrizze az ezüstözést.
V: Nem. A GW4 szakaszolókapcsoló csak feszültség alatti, terhelés nélküli leválasztásra és kapcsolásra alkalmas feltételeket. Nem rendelkezik ívoltó képességgel, és szigorúan tilos terhelés alatt működni. Ez megszakítóval együtt kell használni.
V: A mechanikus reteszelés biztonságos működési sorrendet kényszerít ki: főkapcsoló nyitva → földelőkapcsoló zárva; földelő kapcsoló nyitva → főkapcsoló zárva, megakadályozza a helytelen működést és biztosítja a karbantartás biztonságát személyzet.
V: A szabványos típus ≤2000 m tengerszint feletti magasságban és -40 ℃ és +40 ℃ közötti hőmérsékletű környezetben használható, amely a legtöbb kültéri alállomás igényeit kielégíti; speciális magas tengerszint feletti magasságban vagy erősen szennyezett területeken, megerősített szigetelési és korróziógátló megoldások testre szabhatók.
