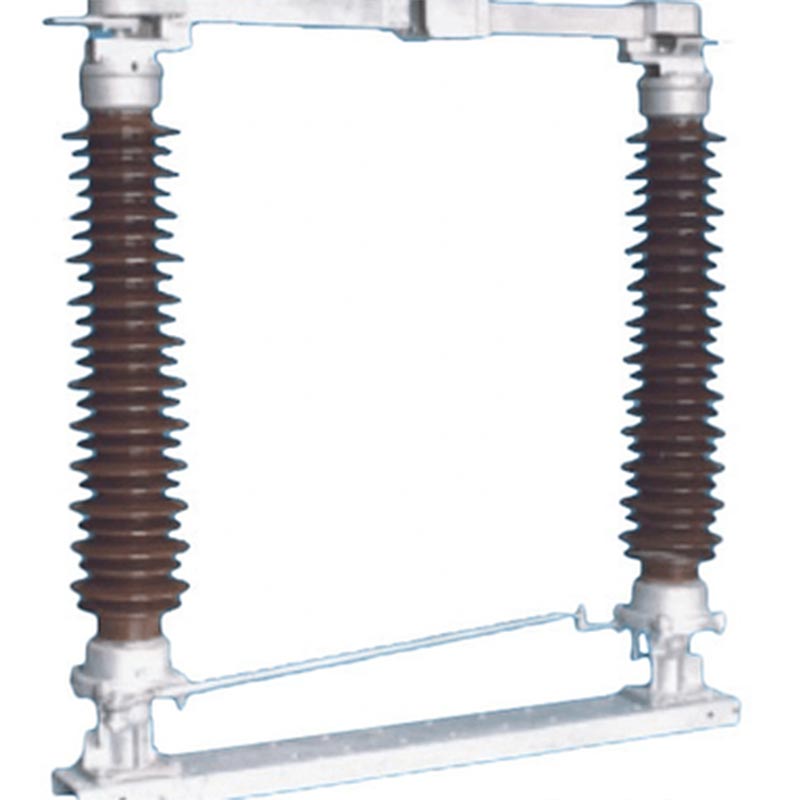

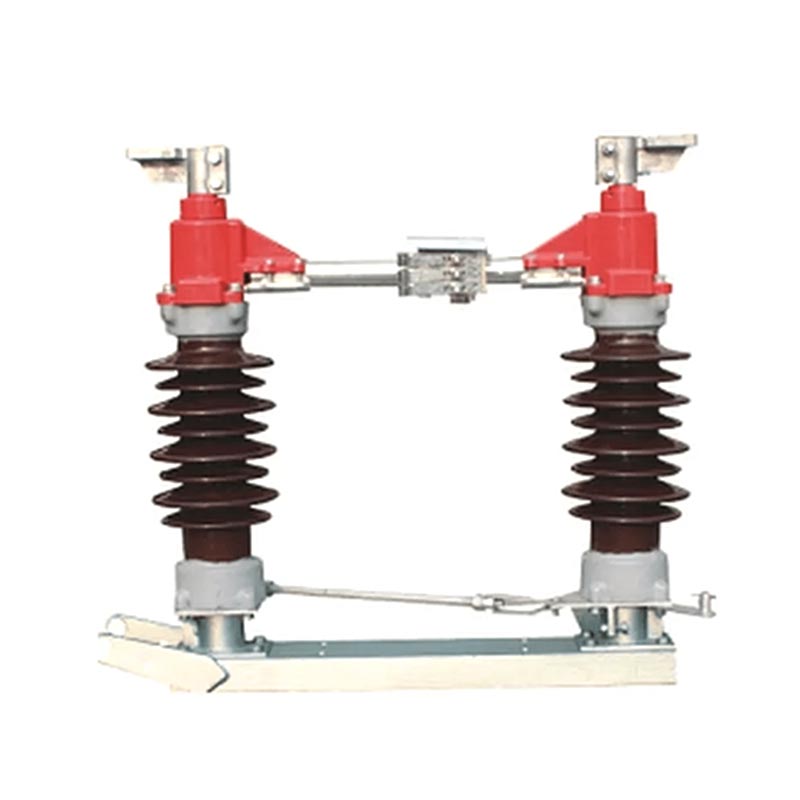

Az Usune GW4 sorozatú kültéri alállomási szakaszolókapcsoló egy alapvető termék, amelyet egymástól függetlenül fejlesztettek ki és az Usune gyártotta. Alkalmas 50 Hz névleges frekvenciájú és 35 kV névleges feszültségű AC áramkörökhöz. 170kV. Elsősorban terhelés nélküli áramkör nyitására és zárására szolgál, nélkülözhetetlen biztonságot jelent az energiaátviteli és elosztó rendszerekben. A származékos termékek alapegységeként is szolgálhat ugyanabban a sorozatban, erős bővíthetőséget kínálva a különféle projektigények kielégítésére.
A kültéri alállomás szakaszolókapcsolója vízszintes forgó kapcsolószerkezettel rendelkezik, amely stabil mechanikai teljesítmény, magas szigetelési szint, erős szennyezésállóság, kényelmes telepítés és karbantartás. Hatékonyan leválasztja a tápegységeket, gondoskodik az elektromos berendezések karbantartásának biztonságáról, ill befejezi az üresjárati kapcsolási műveleteket, így alkalmas különféle zord kültéri környezetekre, például magasra magasság, alacsony hőmérséklet és erős szennyezés.
1. Tápfeszültség leválasztás: Hatékonyan leválasztja a berendezést az elektromos hálózatról, biztosítva a karbantartás biztonságát
személyzet és felszerelés;
2. Hosszú távú terhelhetőség: Stabilan képes szállítani a névleges terhelési áramot hosszabb ideig, biztosítva a folyamatos teljesítményt
ellátás;
3. Terhelés nélküli kapcsolás: Teljesíti a terheletlen vezetékek és transzformátorok terhelés nélküli kapcsolását, valamint a gyűjtősín kapcsolást
az elektromos hálózat rugalmas beállítási igényeinek kielégítése;
4. Földelésvédelem: Szükség szerint földelőkapcsolóval konfigurálható a megbízható áramkör földelés elérése érdekében,
az üzembiztonság további növelése.
A termékminőség és az üzembiztonság biztosítása érdekében az Usune GW4 sorozat szigorúan betartja a nemzetközi előírásokat mérvadó szabványok, beleértve az IEC 62271-102 "Nagyfeszültségű váltakozó áramú leválasztó kapcsolók és földelő kapcsolók" és IEC 60694 "A nagyfeszültségű kapcsoló- és vezérlőberendezések általános műszaki feltételei". A gyár megvalósítja a szigorú minőségellenőrzési folyamat. Minden termék átfogó teljesítményteszten megy keresztül, mielőtt elhagyná gyárilag, hogy minden paraméter megfeleljen a szabvány követelményeinek.
A termék műszaki paraméterei Az Usune GW4 sorozat több modellt tartalmaz, például GW4(A)-35(D)(W), GW4(A)-126(D)(W), és GW4(A)-170(D)(W), 630A-tól 2500A-ig terjedő névleges árammal, különböző feszültségszintekhez és terhelésekhez forgatókönyvek. Az alapvető műszaki paraméterek (kulcsmutatók) a következők:
| Modell sorozat | Névleges feszültség (kV) | Névleges áram (A) | Névleges rövid idejű ellenállási áram (kA/s) | Villámimpulzus-ellenállási feszültség (kV) | Főáramkör ellenállása (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170-118 | 50-80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200-115 | 50-125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200-115 | 50-125 |
Ezenkívül a termékek CS11, CS17D és CS14G kézi működtető mechanizmusokkal és CJ2 elektromos működési mechanizmusok. A segédkapcsolók konfigurációi a mechanizmus típusának megfelelően vannak optimalizálva, hogy biztosítsák rugalmas és megbízható működés.
Kettős tömítésű kialakítás, a tengelyegységet két radiális golyóscsapágy támasztja alá, hatékonyan megakadályozva a nedvesség, por és káros gázok behatolása.
A középső érintkező önműködő érintkezőujjat használ, így nincs szükség rugóra. Saját magára támaszkodik rugalmasság az érintkezők rögzítéséhez, biztosítva a stabil érintkezést és csökkentve a karbantartási költségeket.
A fő áramkör és a földelő kapcsoló reteszelő mechanizmussal van ellátva, amely biztosítja, hogy a a földelőkapcsoló nem tud zárni, ha a fő áramkör zárva van, és fordítva, megakadályozva a helytelen működést.
A kimenő alap belsejében lévő rugalmas csatlakozás szilárdan rögzítve van a vezető rúdhoz és a kapocslemezhez. Olajmentes Az önkenő csapágyak biztosítják a sima forgást és meghosszabbítják az élettartamot.
Az Usune professzionális K+F csapattal rendelkezik, sok éves tapasztalattal a nagyfeszültségű elektromos berendezések tervezésében. A A GW4 sorozatú vezetőképes alkatrészszerkezet nemzeti használati minta-szabadalmat kapott. Az érintkező ujj a új anyag nagy szilárdsággal, nagy vezetőképességgel és nagy rugalmassággal, elkerülve az olyan problémákat, mint a rugókorrózió, csökkent szorítóerő a hőlágyítás miatt, és megnövekedett érintkezési ellenállás.
A GW4 sorozat már évek óta a piacon van, kiforrott gyártástechnológiával és stabil teljesítménnyel. A forgó alkatrészek karbantartást nem igényelnek, a sebességváltó részei pedig rozsdamentes acél csapokat használnak molibdén-diszulfid tartalmú nylon perselyekkel. Az acél alkatrészeket tűzihorganyzásnak vetik alá a simaság érdekében működés és hosszú távú rozsdamegelőzés.
Professzionális gyártóként az Usune gyártási folyamata során szigorúan betartja a nemzetközi szabványokat. A A gyár átfogó minőség-ellenőrzési rendszerrel büszkélkedhet, amely a teljes folyamatot felügyeli a nyersanyagbeszerzéstől kezdve a termék összeszereléséhez és teszteléséhez. A termékek számos hiteles teszten és tanúsítványon estek át, és azok a teljesítmény széles körben elismert az iparban.
Az Usune kiemelten kezeli az ügyfelek elégedettségét, átfogó értékesítés előtti konzultációt, telepítési útmutatást és értékesítés utáni karbantartási szolgáltatások. A termékek hosszú élettartammal és alacsony karbantartási költséggel rendelkeznek, és a gyár átfogó értékesítés utáni támogatást nyújt az ügyfelek aggályainak kezelésére.
Az Usune GW4 sorozatú kültéri alállomási szakaszolókapcsolót zord kültéri környezetekhez tervezték, kiállításokon erős környezeti alkalmazkodóképesség. Az üzemeltetési feltételeknek meg kell felelniük a következő követelményeknek: magasság nem haladhatja meg 2000 m; környezeti hőmérséklet -40 ℃ és +40 ℃ között; a szél sebessége nem haladja meg a 34 m/s-ot; a szeizmikus intenzitás nem haladja meg a 8 fokot; a jegesedés vastagsága nem haladja meg a 10 mm-t; erős por, kémiai korrózió, erős vibráció hiánya és gyúlékony/robbanásveszélyes veszélyek; és egy szintbe helyezési alapot. Ha a felhasználó alkalmazási környezete meghaladja a A fenti követelményeknek megfelelően személyre szabott megoldás egyeztethető az Usune-val.

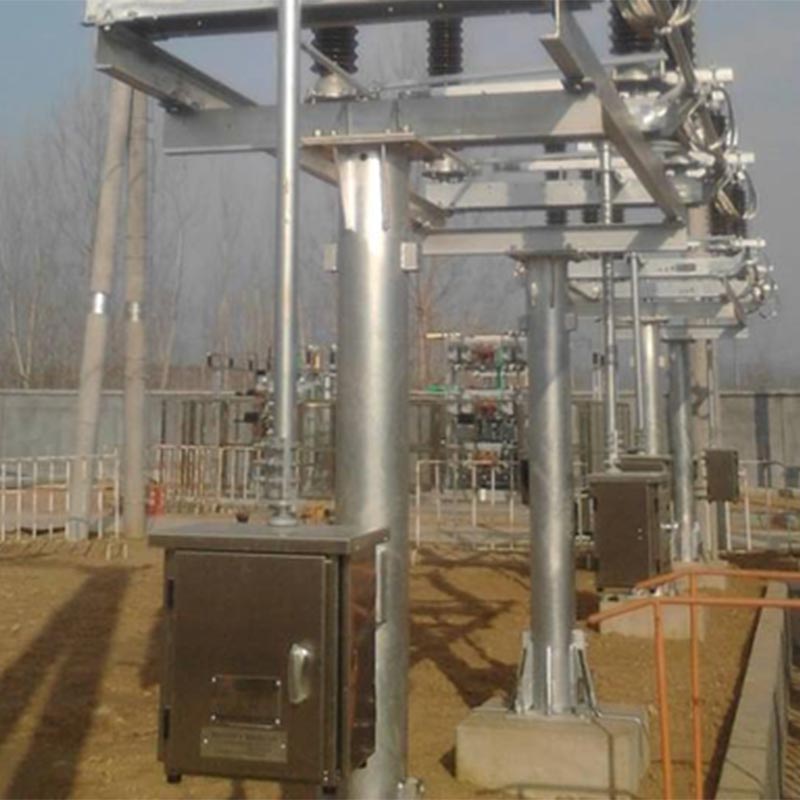

Projekt neve: 110 kV-os kültéri alállomás felújítási projekt Észak-Kínában
A projekt háttere: Ez az alállomás egy észak-kínai városban található, ahol kemény telek vannak (minimum hőmérséklet -35 ℃) és gyakori erős szél. Az eredeti szakaszolókapcsoló gyenge alacsony hőmérséklettől szenvedett ellenállás, instabil működés és magas karbantartási költségek. Átfogó összehasonlítás után a projektcsapat kiválasztotta az Usune GW4-126(D)(W)/1250 kültéri alállomás szakaszolókapcsolót. Az Usene komplett terméket biztosított csomag- és telepítési útmutató szolgáltatások.
Alkalmazási eredmények: A termék az üzembe helyezés után 3 évig stabilan működött, kiváló teljesítményt mutatva alacsony hőmérséklet és szélállóság. Nyitási és zárási műveletei rugalmasak és megbízhatóak. A az öntisztító érintkező funkció hatékonyan megelőzi a por és hó felhalmozódása által okozott érintkezési hibákat, és a karbantartást nem igénylő kialakítás csökkenti az alállomás napi karbantartási terhelését. A projekt tulajdonosa nagyon elismeri az Usune termékek teljesítményét és vevőszolgálatát, és hosszú távú együttműködést írt alá megállapodást kötött az Usune-val, kijelölve a későbbi alállomás-felújítási projektek kijelölt gyártójaként.
A1: Először szemrevételezéssel ellenőrizze, hogy a hajtórúd deformálódott-e, hogy a csatlakozás laza-e, és hogy a bilincs meglazult vagy csúszik. A deformálódott hajtórudat cserélni kell; laza illesztéseknek és bilincseknek kell lenniük nyomatékkulccsal meghúzva a kézikönyvben megadott nyomatéknak megfelelően (lásd 5. táblázat). Ha a kézikönyv a működési nyomaték jelentősen megnő, ennek oka lehet a kiszáradt kenőanyag a forgó részeken vagy a rozsda a tengelycsap. Tisztítsa meg és kenje meg a forgó részeket a zavartalan működés érdekében.
V2: A terméket karbantartásmentesnek tervezték, de ennek biztosítása érdekében rendszeres ellenőrzés és karbantartás javasolt hosszú távú stabil működés: 2 évente egyszerű helyszíni ellenőrzést kell végezni; szolgálaton kívül, a karbantartást 5 évente vagy 2000 műveletenként kell elvégezni; minden alkalommal nagyjavítást kell végezni 10 év, vagy minden 5000 művelet. A legfontosabb karbantartási pontok a következők: a mechanikai alkatrészek sértetlenségének ellenőrzése és szigetelők, a fő vezetőkör ellenállásának mérése, a csavarok feszességének ellenőrzése, valamint a segédkapcsolók és reteszelő elektromos alkatrészek működési állapota.
1. A termékellátás teljessége: Minden egyes szállított Usune GW4 leválasztó kapcsolóhoz és földelőkapcsolóhoz tartozik a felhasználó által megrendelt szerelési tartozékokat és működési mechanizmust, terméktanúsítvánnyal együtt, szerelési és használati útmutató, valamint a tartozékok listája a zökkenőmentes telepítés és használat érdekében.
2. Rendelési útmutató Rendeléskor kérjük, adja meg: termékmodell, név, névleges áram, névleges feszültség, a földelő kapcsoló konfigurálva van (egyszeres földelés/kettős földelés); típusa, modellje és a működés neve mechanizmus; az elektromágneses zár tápellátása és névleges feszültsége (ha van); modellje és vezérlőfeszültsége elektromos működtető mechanizmus (ha van). Ha speciális műszaki dokumentumokra vagy szerelési tartozékokra van szükség, rendeléskor kérjük megadni.
1. Ujjérintési alap
2. Ujjérintés
3. Mágneses zárlemez
4. Csavar
5. Kapcsolat
2. ábra Domináns elektromos érintkezési pontok sematikus diagramja
1. Köszörült kés statikus érintkezőfeje
2. Érintkező ujj
3. Pozícionáló lemez
4. Köszörült késcső
3. ábra A földelőcső és a pozicionáló lemez helyzetének vázlata
4. ábra Emelési diagram
