Nagyfeszültségű szakaszoló

Az Usune GW8 és GW13 sorozatú nagyfeszültségű szakaszolók a transzformátor semleges földelőrendszereihez kültéri nagyfeszültségűek kifejezetten a transzformátor nullpontos földelőrendszereihez tervezett elektromos berendezések. Alkalmas 50Hz/60Hz AC rendszerek, 40,5 kV, 72 kV és 110 kV feszültséggel kaphatók. Fő funkciójuk a biztonságos váltás a transzformátor nullapont csatlakozási állapota terhelés nélkül, megfelel a teljesítmény biztonsági követelményeinek rendszer működési mód váltása és berendezés karbantartása.

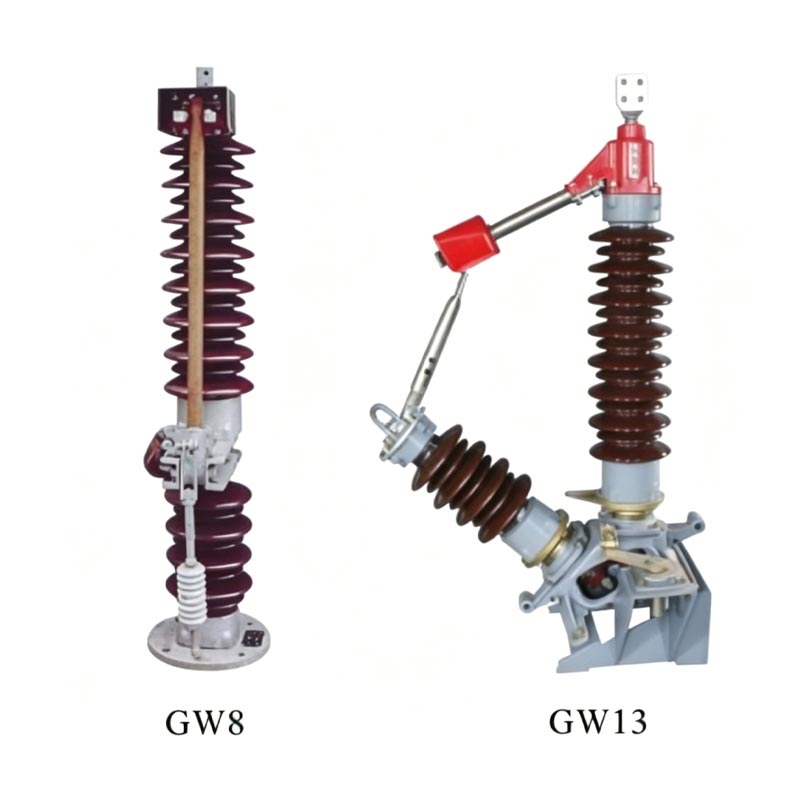

Termékmodellek és működési mechanizmusok

1. GW8 sorozat: felszerelhető CJ típusú elektromos vagy CS8 típusú kézi működtető mechanizmussal, alkalmas a hagyományos alállomások semleges pont földelésére.

2. GW13 sorozat: felszerelhető CJ típusú elektromos működtető mechanizmussal vagy CS14 típusú kézi működtetéssel rugalmasabb működést és nagyobb megbízhatóságot kínál.

Termék felépítése

A GW8 és GW13 sorozatú nagyfeszültségű leválasztók a transzformátor semleges földelőrendszereihez egypólusúak szerkezet, amely főként egy pólustestből és egy működtető mechanizmusból áll.

1. Pólustest

Tartalmaz egy talpat, oszlopszigetelőt, vezetőkart, érintkezőket stb. Az oszlopszigetelő megbízható elektromosságot biztosít szigetelés, a vezetőkar és az érintkezők alkotják a fő vezető áramkört, az alap pedig stabilitást biztosít telepítés.

2. Működési mechanizmus

A vezető kart forgásra hajtja egy összekötő segítségével, megvalósítva a szakaszoló nyitó és záró működését kapcsolót. A precíz pozicionálás és a stabil működés egyértelmű és megbízható szétkapcsolást biztosít a nyitás után.

A termék jellemzői és előnyei

1. Magas biztonsági teljesítmény

Kiváló minőségű szigetelőanyagokat és precíziós kontaktus kialakítást használ, kiváló szigetelési szilárdsággal és ívoltási teljesítmény, biztonságos terhelés nélküli kapcsolást biztosítva.

2. Rugalmas működés

Támogatja mind az elektromos, mind a kézi üzemmódot, igazodva az automatikus vezérléshez és a helyszíni kézi működtetéshez különböző forgatókönyvek igényeit.

3. Erős környezeti alkalmazkodóképesség

Kifejezetten kültéri használatra készült, ellenáll a magas és alacsony hőmérsékletnek, páratartalomnak, korróziónak és szennyeződésnek, alkalmas különféle zord kültéri környezetekre.

4. Stabil és megbízható működés

A szigorú anyagválasztás és folyamatellenőrzés átfogó minőségirányítási rendszerrel párosulva azt eredményezi, hogy a alacsony hibaarány és hosszú távú stabil működés.

5. Egyszerű felépítés és kényelmes karbantartás

Kompakt szerkezet, egyszerű telepítés és karbantartás, hatékonyan csökkentve a későbbi üzemeltetést és karbantartást költségeket.

Alkalmazási eset

1. eset: 220 kV-os városi alállomás Kelet-Kínában

Egy 220 kV-os városi központi alállomás Kelet-Kínában az Usune GW8-110 kV nagyfeszültségű szakaszolót használja a transzformátorhoz Semleges földelési rendszer a fő transzformátorhoz. Ez az alállomás felelős a város áramellátásáért központ, amely rendkívül magas berendezés-megbízhatóságot és biztonságot igényel. 2022-es üzembe helyezése óta a berendezés több ezer semleges pont kapcsolási műveletet végzett sikeresen. Az éves karbantartás és a rács során Az üzemmód beállítása, rugalmas működése és megbízható érintkezési teljesítménye hatékonyan biztosította a a karbantartó személyzet személyes biztonsága és az elektromos hálózat stabil működése.

2. esettanulmány: Északnyugati szélerőmű-alállomás

Egy nagy szélerőmű-alállomás Északnyugat-Kínában kiválasztotta az Usune GW13-72kV nagyfeszültségű leválasztókat a transzformátor semleges földelőrendszeréhez. A régió zord természeti adottságokkal rendelkezik, nagy hőmérséklet-különbséggel, erős széllel és homokviharok, és nagy magasságban. A GW13 sorozat termékei kiváló kültéri alkalmazkodóképességükkel és korrózióállóságukkal ellenállás, több mint három éve stabilan működnek, hatékonyan együttműködve a szélerőmű-transzformátorral semleges pont földelés védelmi rendszer a szélenergia-termelés biztonságos és stabil működésének biztosítására rendszer és a villamos energia zökkenőmentes hálózati csatlakozása.

Fő műszaki paraméterek

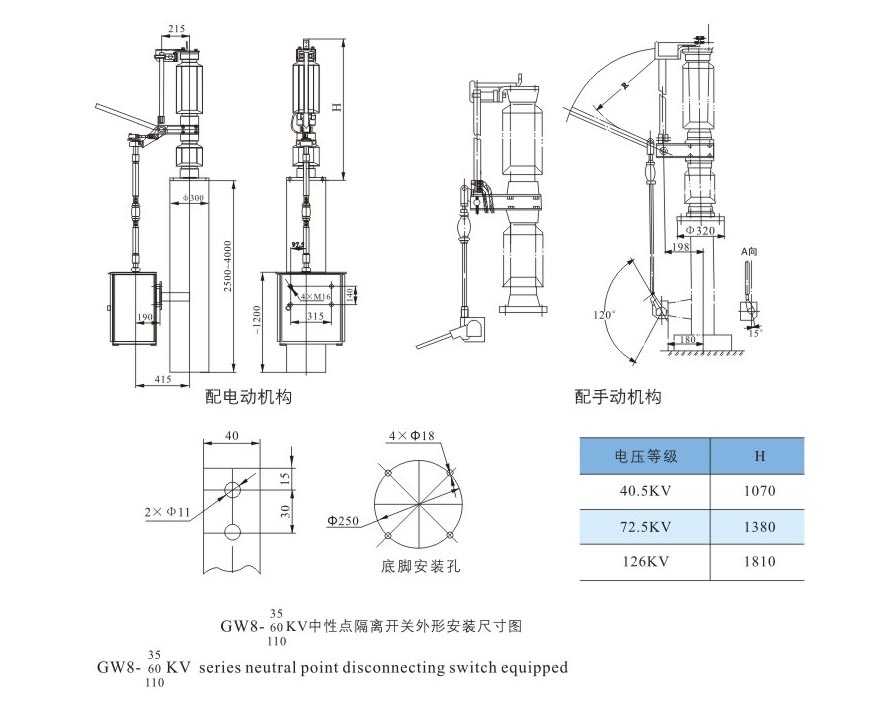

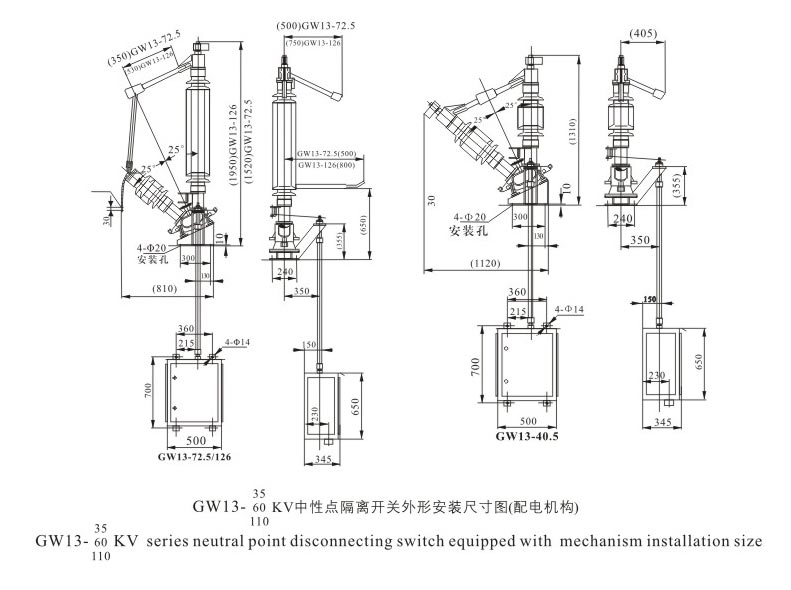

Külső méretek

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Melyek a fő különbségek az Usune GW8 és GW13 sorozatú semleges pont megszakító kapcsolói között?

V: A fő különbség a megfelelő működési mechanizmusban és néhány szerkezeti kialakításban rejlik. A GW8 sorozat az CJ típusú elektromos mechanizmussal vagy CS8 típusú kézi mechanizmussal felszerelve; a GW13 sorozat a CJ típusú elektromos mechanizmus vagy CS14 típusú kézi mechanizmus. Szerkezetileg optimalizált forgó érintkezővel rendelkezik kialakítása, amely fokozott öntisztító képességet és jobb alkalmasságot kínál a zord kültéri környezethez.

2. kérdés: Használhatók az Usune semleges földelő leválasztó kapcsolók nagy magasságban és magas hőmérsékletű területeken?

V: Igen. Ezt a sorozatot kifejezetten kültéri használatra tervezték, erős környezeti alkalmazkodóképességgel. Működhet általában ≤1000 m magasságban (nagyobb magasság testre szabható) és -40 ℃ és +40 ℃ közötti hőmérsékleten. Ez kiváló nedvességállósággal, szennyeződésállósággal és korrózióállósággal rendelkezik. Speciális korróziógátló és jegesedésgátló kezelések biztosíthatók a felhasználói igényeknek megfelelően.

Következtetés

Az Usune GW8 és GW13 sorozatú transzformátorok (nagyfeszültségű leválasztó transzformátor semleges földelő rendszerhez) kiváló minőségű termékek, amelyek fejlett technológiát, megbízható minőséget és kiváló teljesítményt tartalmaznak. Mint a professzionális gyártó és beszállító Kínában, az Usune mindenekelőtt mindig betartja a minőség elveit és mindenekelőtt az ügyfelek számára, biztonságos, megbízható és hatékony nagyfeszültségű elektromos berendezések megoldásait kínálva világszerte villamosenergia-rendszer vásárlói. Közülük a nullapontos földelő megszakító kapcsoló termékek széles körben elterjedtek az energetikai vevők elismertsége és bizalma gazdag gyakorlati alkalmazási tapasztalataik és átfogó értékesítés utáni szolgáltatás.
