A városi villamosenergia-hálózatok, az új energiatermelő és ipari áramellátó rendszerek folyamatos korszerűsítésével a kompakt, intelligens és alacsony karbantartási igényű középfeszültségű kapcsolóberendezések az áramelosztási tervezés nélkülözhetetlen alapberendezésévé váltak. AGyűrűs főegység megszakítóval, amelyet az XGN15 sorozatú SF6 légszigetelt gyűrűs főegység képvisel, kis helyigényének, stabil teljesítményének és erős skálázhatóságának köszönhetően fokozatosan felváltotta a hagyományos terjedelmes kapcsolóberendezéseket. Ez a blog az általa gyártott termékeket tartalmazzaZhejiang Usune Electric Co., Ltd.mint mag, átfogóan bemutatja a termékjellemzőket, a teljes műszaki paramétereket, a belső szerkezetet, a működési specifikációkat, az alkalmazási forgatókönyveket és a támogató szolgáltatásokat.

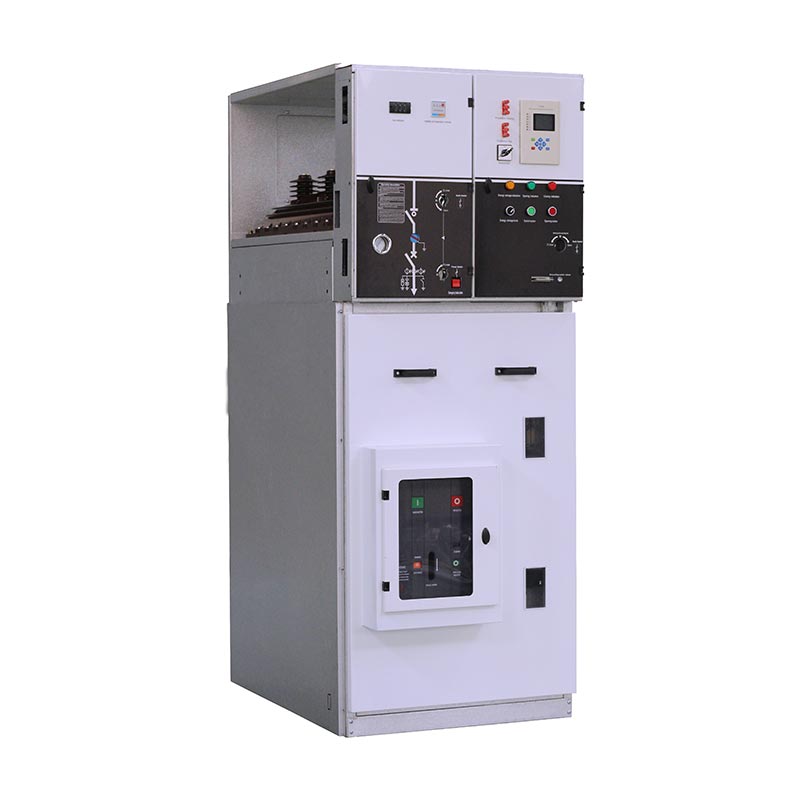

A Gyűrűs főegység megszakítóvalegy fémburkolatú moduláris kapcsolóberendezés, amelyet kifejezetten 12kV-36kV-os középfeszültségű áramelosztó rendszerekhez fejlesztettek ki. A fejlett SF6 kén-hexafluorid terheléskapcsolót és a levegőszigetelési technológiát alkalmazva egyetlen szekrénybe integrálja az áramkör megszakítási, védelmi, felügyeleti és reteszelő funkciókat. Önállóan fejlesztette és gyártottaZhejiang Usune Electric Co., Ltd., az XGN15 sorozatú termék kompakt elrendezéssel, rugalmas működéssel és megbízható mechanikus reteszeléssel rendelkezik.
A hagyományos kapcsolószekrényektől eltérően ezt a gyűrűs főegységet az áramelosztás automatizálására tervezték. Nagymértékben csökkenti a helyszíni építés és a későbbi karbantartás nehézségeit, és alkalmas különféle szűk beépítési helyekre. A cég teljes kutatás-fejlesztési, gyártási és tesztelési rendszere által támogatott minden termelési kapcsolat szigorúan megfelel a nemzetközi szabványoknak, biztosítva a termékek hosszú távú stabil működését összetett áramelosztási környezetben. Széles körben népszerűsítették a városi és vidéki villamosenergia-hálózat felújításában, az ipari és polgári áramellátásban, az új energia és más területeken itthon és külföldön.
A gyűrűs főegység megszakítóvaltöbb mag erősségével kiemelkedik a középfeszültségű kapcsolóberendezések piacán. A független K+F technológiával és az optimalizált tervezéssel kombinálva fő előnyei a következők:
• Változatos főkapcsoló konfiguráció: Alapfelszereltségként saját gyártású SF6 terheléskapcsolóval van felszerelve, amely hosszú élettartammal, stabil működéssel és alacsony karbantartási költséggel rendelkezik. A felhasználók választhatnak vákuum-megszakítók felszerelését is, hogy javítsák a megszakítási kapacitást és a biztonsági védelmi szintet, alkalmazkodva a különböző áramelosztási igényekhez.
• Kettős működés és intelligens frissítés: Támogatja a kézi és az elektromos üzemmódot is, hogy megfeleljen a különféle helyszíni működési szokásoknak. FTU és RTU eszközökkel párosítható a távvezérlés, távjelzés, távmérés és távbeállítás megvalósításához, teljes mértékben megfelelve az elosztási automatizálás „négy távoli” követelményének és megvalósítva az intelligens hálózatkezelést.
• Fejlett felügyeleti és védelmi technológia: Beépített nagy pontosságú érzékelők és védelmi relék, amelyek valós időben figyelik a berendezés működési állapotát, gyorsan reagálnak a hibákra, és hatékonyan védik az áramelosztó rendszerek és a kezelők biztonságát.
• Könnyű és bővíthető szerkezet: Optimalizált összeszerelési sémát alkalmaz, amely kényelmes szállításhoz, emeléshez és telepítéshez. A moduláris felépítés támogatja a szabad kombinációt és a későbbi kapacitásbővítést, rugalmasan megbirkózik a piac változó energiaigényével.
• Nagy biztonság és kompakt méret: légszigetelő szerkezet + megbízható mechanikus reteszelő berendezés, hatékonyan megakadályozza a helytelen működést. A kis szekrény mérete alapterületet takarít meg, ami a szűk helyű alállomások és elosztó helyiségek kedvelt berendezése.
A stabil és biztonságos működés érdekébenGyűrűs főegység megszakítóval,a berendezés egyértelmű követelményeket támaszt a működési környezettel szemben. Minden terméket a következő szabványok szerint tesztelnek:
1.Maximális magasság: ≤1000m
2. Környezeti hőmérséklet tartomány: -35 ℃ ~ 45 ℃, a maximális hőmérsékletkülönbség nem haladhatja meg a 25 ℃
3. Páratartalom szabvány: átlagos napi relatív páratartalom ≤95%; Átlagos havi relatív páratartalom ≤90%
4. Szeizmikus ellenállás: Alkalmazkodni kell a 8 fokos és az alatti szeizmikus intenzitáshoz
5. Helyszíni követelmények: Nincs erős vibráció, ütés, nyílt tűz, vegyi korrózió és robbanásveszély
Kérjük, a telepítés előtt ellenőrizze a helyszíni környezetet, hogy meghosszabbítsa a berendezés élettartamát és elkerülje a működési hibákat.
Az alábbi táblázat felsorolja az XGN15 sorozat összes szabványos műszaki paraméterétGyűrűs főegység megszakítóval, amely 12 kV, 24 kV és 36 kV három főáramú feszültségszintet fed le, az Ön beszerzési és műszaki tervezési referenciájaként:
| S/N | Név | Egység | 12kV | 24kV | 36kV |
| 1 | Névleges feszültség | kV | 12 | 24 | 36 |
| 2 | Névleges áram | A | 630 | 630 | 630 |
| 3 | Névleges zárt hurkú megszakítóáram | A | 630 | 630 | 630 |
| 4 | Terhelési megszakítóáramra méretezett | A | 630 | 630 | 630 |
| 5 | Névleges rövid idejű ellenállási áram | kA | 16 | 16 | 16 |
| 6 | Névleges csúcsellenállási áram | kA | 40 | 40 | 40 |
| 7 | Névleges rövidzárlati áram | kA | 40 | 40 | 40 |
| 8 | Névleges teljesítményfrekvencia-ellenállási feszültség (fázis-fázis és fázis-föld) | kV | 28 | 50 | 70 |
| 9 | Névleges teljesítményfrekvencia-ellenállási feszültség (a leválasztási távolságon keresztül) | kV | 32 | 60 | 80 |
| 10 | Névleges villámálló feszültség (fázis-fázis és fázis-föld) | kV | 75 | 125 | 170 |
| 11 | Névleges villámálló feszültség (a leválasztási távolságon keresztül) | kV | 85 | 145 | 195 |
| 12 | Névleges átviteli áram | A | 630 | 630 | 630 |
| 13 | Mechanikai állóképesség | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektromos állóképesség | ops | E1 | E1 | E1 |
| 15 | SF6 gáznyomás (20 ℃) | bár | 0.5 | 0.5 | 0.5 |
| 16 | Éves szivárgási arány | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Tokozásvédelmi fokozat | / | IP3X | IP3X | IP3X |
AGyűrűs főegység megszakítóvaltöbb szekrénytípust és rugalmas alkatrészkonfigurációt támogat. A különböző szekrénytesteknek megfelelő méretszabványok vonatkoznak a 12 kV-os, 24 kV-os és 36 kV-os rendszerekre, az alábbi táblázat szerint:
| Nem. | Kapcsolóberendezés típusa | Opcionális konfiguráció | 12kV Méretek (Szé × Mé × Ma, mm) | 24kV Méretek (Sz × M × Ma, mm) | 36 kV Méretek (Sz × M × Ma, mm) |
| 1 | Bejövő/Kimenő LBS panel | Terheléskapcsoló, Földelőkapcsoló, Főgyűjtősín | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transzformátor védelmi panel | Terheléskapcsoló, Földelőkapcsoló, Biztosíték, Főgyűjtősín | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Mérőpanel | Transzformátor, Biztosíték, Főgyűjtősín | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB kimenő panel | Megszakító, Áramváltó, Terheléskapcsoló, Földelőkapcsoló, Relévédelem, Főgyűjtősín | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB kimenő mérőpanellel | Megszakító, Áramváltó, Transzformátor, Terheléskapcsoló, Földelőkapcsoló, Relévédelem, Főgyűjtősín | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 A szekrény általános felépítése
A kabinetGyűrűs főegység megszakítóvalFelső és alsó független egységekre van osztva, tiszta válaszfallal és erős biztonsággal:
1. Gyűjtősín helyiség: A szekrény felső részén található, a fő gyűjtősín a teljes kapcsolóberendezés-csoporton áthalad a szekrények közötti erőátvitel érdekében.
2. Főkapcsoló helyiség: Epoxigyanta tokozású SF6 terheléskapcsolóval, megfigyelőnyílással és opcionális SF6 gázsűrűség-mérővel felszerelt.
3.Kábelszoba: Tágas hely a kábelezéshez, mely felszerelhető villámhárítóval, áramváltóval és egyéb kiegészítőkkel. Az alsó lemez és a szekrény ajtaja leszerelhető a könnyű kábelszerelés érdekében.
4. Működési mechanizmus és alacsony feszültségű vezérlőterem: mechanikus reteszeléssel, helyzetjelzővel, segédérintkezőkkel, kioldótekerccsel és egyéb alkatrészekkel, különféle vezérlőhurkok és mérőműszerek támogatásával.
Az XGN15 V modulgyűrűs főegység vákuummegszakítóból, SF6 megszakítóból, reteszelő mechanizmusból és földelő kapcsolóból áll. A beépítési módok elöl rögzített és oldalsó rögzítések. A megszakító és a terheléskapcsoló reteszelhető a helytelen működés elkerülése érdekében.
6.2 Kétféle működési mechanizmus
•K típus (kétfunkciós egyrugós mechanizmus): A terheléskapcsolót kar vagy motor működteti egymástól függetlenül; a földelőkapcsolót nyomórugó hajtja meg, és egy külön kar működteti.
•A típus (kétfunkciós duplarugós mechanizmus): A terheléskapcsoló rugós energiatárolót, támasztókart, motort vagy gombot kiold. A földelőkapcsolót egy rugós meghajtású független kar működteti.
Minden művelet aGyűrűs főegység megszakítóvalzárt szekrényajtó mellett kell elvégezni. Az üzemeltetőknek a szabványosított eljárást kell követniük:
7.1 Bekapcsolás
1.Győződjön meg arról, hogy a szekrény ajtaja teljesen be van csukva, helyezze be a kezelőkart a felső lyukba, és forgassa el 180°-kal az óramutató járásával ellentétes irányba, amíg meg nem hallja a fékválasztó hangot, és a földelőkapcsolót leválasztja.
2. Illessze be a fogantyút az alsó lyukba, és forgassa el 180°-kal az óramutató járásával megegyező irányba, amíg meg nem hallja a záró hangot. A visszajelző munkahelyzetben van, és a bekapcsolási művelet befejeződött.
7.2 Kikapcsolási művelet
1. Illessze be a fogantyút az alsó lyukba, és forgassa el 180°-kal az óramutató járásával ellentétes irányba az áramellátás megszakításához; ha van gombbal, akkor közvetlenül nyomja meg a kioldó gombot.
2. Ellenőrizze, hogy az élő képernyő teljesen kialudt-e, hogy megbizonyosodjon arról, hogy a kábelszoba tehetetlen. Helyezze be a fogantyút a felső lyukba, és forgassa el 180°-kal az óramutató járásával megegyező irányba a földelőkapcsoló zárásához. A szekrény ajtaja kinyílik, és a kikapcsolási művelet befejeződött.
Megjegyzés: Minden kapcsolási művelet előtt ellenőrizze az SF6 nyomásmérőt, hogy a berendezés a normál nyomástartományon belül működjön.
8.1 Szállítás és tárolás
•Ha a szekrény az alsó lemezre van rögzítve, akkor targoncával szállítható; ellenkező esetben használjon beépített emelőt. A berendezést szállítás közben függőlegesen kell tartani, és nem szabad felborítani.
•A nedvesség, por és korrózió elkerülése érdekében a kapcsolóberendezést nem szabad hosszú ideig a szabadban tárolni.
8.2 Karbantartási szabályok
1. A berendezés normál üzemi körülmények között 3 éven belül karbantartást nem igényel, és a rugóműködtető mechanizmus nem igényel kenést.
2. A rendszeres karbantartási ciklus 1 év. A karbantartás része az összes elektromos csatlakozó meghúzása, a porszívózás és a belső alkatrészek ellenőrzése.
3. Rendszeresen végezzen zárási és nyitási teszteket minden kapcsolónál és földelőkapcsolónál, és ellenőrizze az elektromos hurkot a rugalmas működés biztosítása érdekében.
4. Üzembe helyezés előtt ellenőrizze és hibajavítsa a relévédő eszközöket.
9.1 Csatolt dokumentumok és tartozékok
Mindegyik készletGyűrűs főegység megszakítóvalkomplett anyagokkal szállítjuk: Terméktanúsítvány, kezelési útmutató, műszaki tervrajzok és egy speciális kezelőkar.
9.2 Rendelési információ szükséges
Az ügyfeleknek a következő információkat kell megadniuk megrendeléskor: Főáramköri kapcsolási rajz, kapcsolóberendezés beépítési terve, alkatrészmodell, segédhurok kapcsolási rajza és egyéb speciális műszaki követelmények a termékek pontos testreszabása érdekében.
A Zhejiang Usune Electric Co., Ltd.-t 2011-ben alapították, és a Yueqing Economic Development Zone-ban található, amely egy híres kínai elektromos termelési bázis. A cég jegyzett tőkéje 8 millió dollár, 4300 ㎡ modern gyártóműhellyel és több mint 100 professzionális alkalmazottal rendelkezik. Több éves fejlesztés után három fő gyártósort épített fel: alacsony és középfeszültségű kapcsolóberendezések gyártósorát, nagyfeszültségű megszakító gyártósort és epoxigyanta befecskendező gyártósort.
A vállalat integrálja a kutatás-fejlesztést, a termelést és az értékesítést egy teljes termékmátrixszal, amely magában foglalja a nagy- és kisfeszültségű kapcsolóberendezéseket, transzformátorokat, kölcsönös induktorokat, nagyfeszültségű megszakítókat és kapcsolótartozékokat. Megtette az ISO 9001, ISO 14001 és ISO 45001 tanúsítványokat, és a State Grid Corporation of China és a China Railway Construction Corporation minősített beszállítója lett. A több mint 14 éves iparági tapasztalattal rendelkező cég tapasztalt K+F csapattal és szigorú minőségellenőrzési rendszerrel rendelkezik, amely támogatja az OEM testreszabását. A hagyományos gyártási ciklust 15-20 napon belül ellenőrizzük, és minden termék teljes vizsgálati jelentéssel rendelkezik a megbízható minőség garantálása érdekében.
AGyűrűs főegység megszakítóvalszámos kulcsfontosságú projektben alkalmazták itthon és külföldön, gazdag mérnöki tapasztalatot felhalmozva:
• Repülési indító projektek
• Huaneng Group vegyi üzem és erőmű projektek
•Atomerőművek, vízerőművek és olajtároló központok
• Városi lakóközösségek, kereskedelmi komplexumok és festői helyszínek, amelyek támogatják az áramelosztást
•318 Nemzeti autópálya, vasutak, alagutak és egyéb közlekedési energiaellátási projektek
A stabil termékteljesítmény és az átgondolt értékesítés utáni szolgáltatás a mérnöki vállalkozók és a végfelhasználók egyöntetű dicséretét vívta ki.
Q1: Ön gyártó vagy kereskedelmi vállalat?
V: Professzionális közvetlen gyár vagyunk. MindenGyűrűs főegység megszakítóvalés más elektromos termékek önállóan, versenyképes gyári árakon készülnek.
Q2: Mennyi ideig kaphatom meg az árajánlatot a megkeresés elküldése után?
V: Értékesítési csapatunk 24 órán belül hivatalos árajánlatot ad a részletes igény beérkezése után.
Q3: Testreszabhatjuk a termékek logóját és megjelenését?
V: Igen, támogatjuk az OEM és ODM szolgáltatásokat, és igény szerint nyomtathatunk vásárlói logókat és vállalati információkat a szekrényre.
Q4: Mi a standard gyártási átfutási idő?
V: A szállítási időt a rendelési mennyiség határozza meg. Általában az árut az előleg kézhezvételétől számított 15-20 napon belül lehet szállítani.
Q5: Mi az Ön minőség-ellenőrzési folyamata?
V: Teljes folyamat-ellenőrzést hajtunk végre a nyersanyagoktól, tartozékoktól a késztermékekig. Az összes berendezést rutin gyári tesztelésnek vetik alá a kiszállítás előtt, több vizsgálati jelentéssel együtt.
Q6: Hogyan lehet megoldani a termékminőségi problémákat az értékesítés után?
V: Ha bármilyen minőségi probléma merül fel, kérjük, küldjön nekünk fényképeket vagy videókat. Technikai csapatunk 1-3 napon belül célzott megoldást javasol.
7. kérdés: Mi a termék jótállási ideje?
V: 12 hónapos garanciális szolgáltatást nyújtunk a szállítás időpontjától kezdődően.
Q8: Miért válasszon minket szállítónak?
V: Több mint 14 éves szakmai tapasztalattal, erős kutatás-fejlesztési és testreszabási képességekkel, szigorú minőség-ellenőrzéssel, stabil szállítási ciklussal és teljes vizsgálati jelentésekkel rendelkezünk, amelyek egyablakos áramelosztó berendezés-megoldásokat kínálnak.
A modern középfeszültségű gyűrűs hálózati tápegység alapberendezéseként aGyűrűs főegység megszakítóvalintegrálja a kompakt szerkezetet, az intelligens funkciót, az alacsony karbantartást és a magas biztonságot, amely tökéletesen alkalmazkodik a városi intelligens hálózatok, az új energiatermelés és az ipari áramelosztás fejlődési trendjéhez. Erős K+F erő, szabványos gyártósorok és tökéletes minőség-ellenőrzési rendszer támogatja,Zhejiang Usune Electric Co., Ltd.kiváló minőségű, testre szabható gyűrűs főegységeket és teljes körű támogató szolgáltatásokat kínál globális ügyfelek számára.
Legyen szó energetikai szerződéskötésről, elektromos berendezések nagykereskedelméről, új energetikai projektek építéséről vagy városi hálózatfelújításról, termékeink megfelelnek az Ön változatos beszerzési és mérnöki igényeinek. Ha többet szeretne tudni a termékparaméterekről, a testreszabott sémákról, az árajánlatokról és a projekt együttműködési részleteiről, kérjük,lépjen kapcsolatba velünk. Professzionális nemzetközi értékesítési és műszaki csapatunk időben válaszol Önnek, ingyenes mintatámogatást és professzionális műszaki útmutatást nyújt, és várja, hogy hosszú távú, mindenki számára előnyös együttműködési kapcsolatokat alakítson ki partnereivel a világ minden tájáról.
