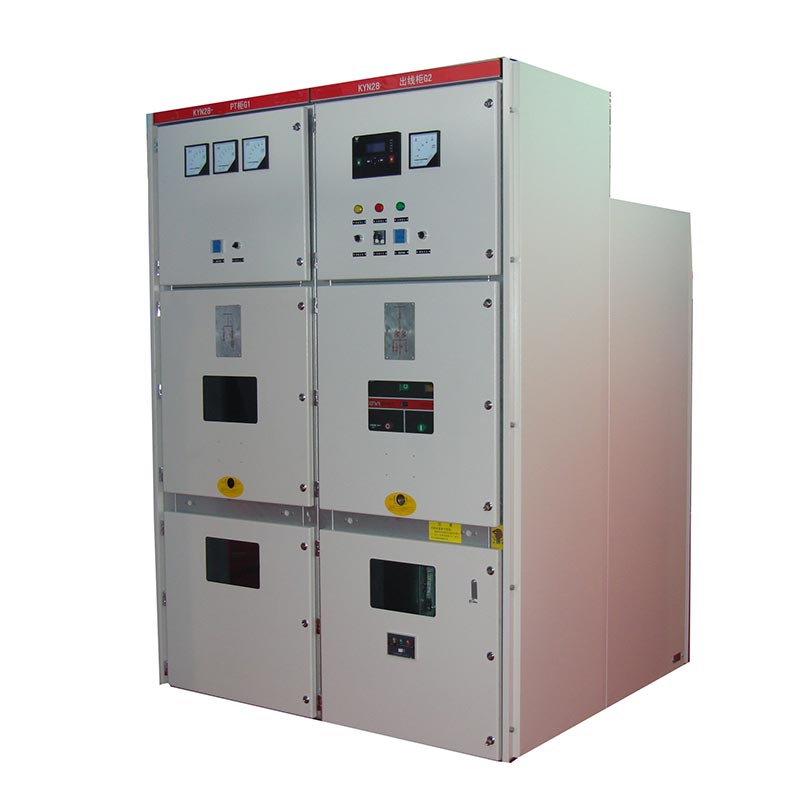

Kyn28 kapcsolóberendezés 20kv

Az Usune Kyn28 Switchgear 20kV egy beltéri, háromfázisú AC fémházas kapcsolóberendezés, elsősorban 24kV-os tápellátáshoz. rendszerek, amelyek lehetővé teszik az elektromos energia fogadását, elosztását, ellenőrzését, védelmét és felügyeletét.

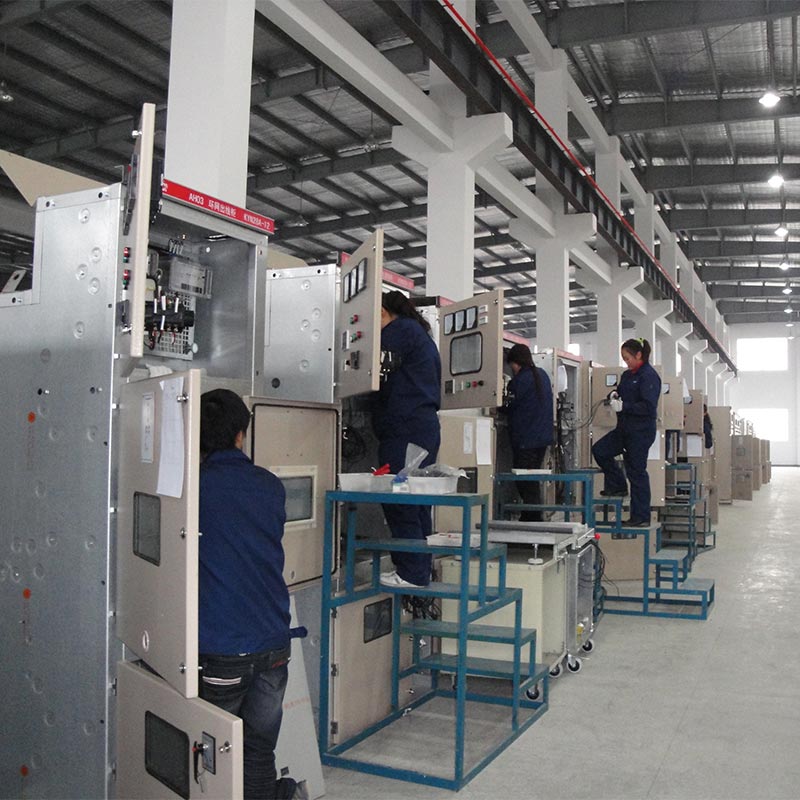

A termék légszigetelést + hőre zsugorodó/epoxi bevonatú szigetelést használ, IP4X védettséggel (szekrény). Kompakt szerkezete és magas szigetelési szintje alkalmassá teszi különféle beltéri áramelosztási forgatókönyvekre. Mint a professzionális kínai gyártó által gyártott középfeszültségű áramelosztó megoldás, ez a termék, annak stabil teljesítménye és szabványos kialakítása világszerte megbízható, kiváló minőségű beszállítói választássá vált az ügyfelek számára. Az összes törzsgyártást saját gyárunkban fejezzük be.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Fő műszaki paraméterek

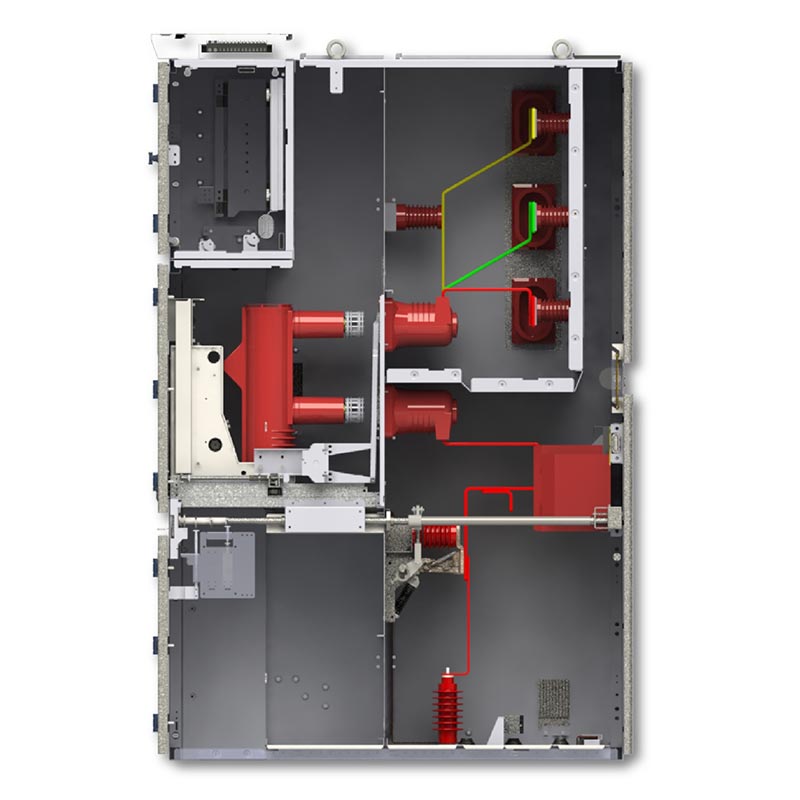

Szekrény rekesz szerkezete

1. Megszakító rekesz: VS1/ZN63/VD4 típusú vákuummegszakító kocsikat szerel fel.
2. Gyűjtősín-rekesz: A főgyűjtősíneket, a leágazósíneket és a szigetelőket elrendezi.
3. Kábelrekesz: CT-vel, PT-vel, földelő kapcsolókkal, kábelkivezetésekkel stb.
4. Vezérlőműszerrekesz: Reléket, védelmi eszközöket, műszereket és másodlagos áramköröket telepít.
5. Nyomásmentesítő csatorna: Az üzembiztonság javítása érdekében a tetején ívmentesítő eszközzel van felszerelve.

A termék fő jellemzői

1. Teljesen fém szigetelő szerkezet a hiba terjedésének és a kölcsönös interferencia megakadályozására.
2. Teljes ötbiztos mechanikus reteszelés, amely megakadályozza a véletlen nyitást, zárást vagy feszültség alá kerülést rekeszek.
3. Középre szerelt kivehető kocsi, amely lehetővé teszi az elülső kezelést és karbantartást, megkönnyítve a javításokat.
4. A Kyn28 20kV kapcsolóberendezés magas szigetelési szinttel, erős hibaállósággal, kompakt szerkezettel rendelkezik, és alkalmas különféle áramelosztási sémák.
5. Megfelel a nemzetközi és nemzeti szabványoknak, stabil és megbízható minőséggel.

Valós alkalmazási eset

Áramelosztó állomás projekt egy ipari parkban. Egy kulcsfontosságú tartományi ipari park több gyárépületek, irodaépületek és támogató erőművek, amelyek rendkívül nagy megbízhatóságot és biztonság az áramellátásban. A projekt során 16 darab Usune Kyn28 Switchgear 20 kV-os egységet választottak ki, 1250 A névleges árammal és 31,5 kA rövidzárlati megszakítóáram.

Az üzembe helyezés óta több mint két éve a berendezés stabilan működik, gyorsan elhárította a rövidzárlati hibákat biztonsági események nélkül. Az elülső karbantartó szerkezet jelentősen csökkenti a karbantartási nehézségeket és az állásidő, ami nagy dicséretet kapott a park üzemeltetési és karbantartási osztályától.

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Milyen feszültségszintek vonatkoznak a KYN28-24 kapcsolóberendezésre?

V1: Ennek a terméknek a névleges feszültsége 24 kV, és kompatibilis az 50/60 Hz-es háromfázisú váltakozó áramú rendszerekkel, amelyek 3,6～12kV és 24kV szint.

2. kérdés: Milyen típusú vákuummegszakítót kell használni a kapcsolóberendezéshez?

A2: A standard konfiguráció tartalmaz egy VS1 (ZN63) típusú vákuummegszakító kocsit, és kompatibilis ipari szabványnak megfelelő megszakítók, mint például a VD4, amelyek erős cserélhetőséget kínálnak.

3. kérdés: A Kyn28 20 kV-os kapcsolóberendezés alkalmas-e nagy terhelésű alkalmazásokhoz, például ipari és bányászati vállalkozásokhoz és adatközpontok?

A3: Igen. A termék maximális névleges árama 3150 A, a rövidzárlati megszakító árama pedig 31,5 kA, bizonyítja az erős ellenálló képességet és kielégíti az ipari kritikus terhelések energiaelosztási igényeit és bányászati vállalkozások, adatközpontok, sokemeletes épületek és más hasonló alkalmazások.
