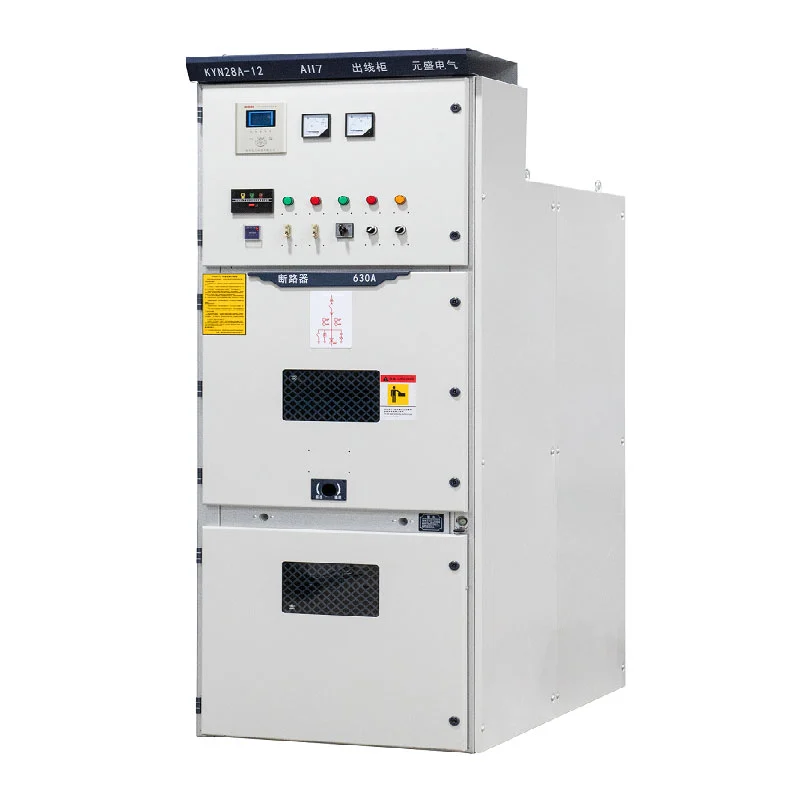

Kyn28 középfeszültségű kapcsolóberendezés

Célfelhasználók és megfelelőség

Ez a platform az EPC vállalkozókat, elektromos nagykereskedőket, alállomásokat, ipari létesítményeket és infrastrukturális fejlesztéseket szolgálja ki, akik sokoldalú beltéri középfeszültség-elosztási megoldást keresnek. Az Usune működését az ISO 9001, ISO 14001 és ISO 45001 keretrendszer szabályozza. A gyártás megfelel a vonatkozó IEC- és GB-irányelveknek, és a CE-jelölés a megfelelő régiókban beszerezhető.

Specifikációs módszertan

A megfelelő középfeszültségű kapcsolóberendezés kiválasztása magának az elektromos hálózatnak az elemzésével kezdődik. Az előrendelési tervezés általában magában foglalja a rendszer feszültségének, frekvenciájának, csúcsterhelési áramának, a rövidzárlat nagyságának, a betáplálás mértékének, a védelmi igényeknek, a kábelezési rendszernek és a környezeti telepítési tényezőknek az ellenőrzését. Az Usune kiértékeli ezeket a projektspecifikus részleteket, hogy optimalizált konfigurációt javasoljon, elkerülve az általános specifikációkat. Ez a személyre szabott kiválasztási folyamat létfontosságú olyan alállomások, gyárak és energiainfrastruktúrák esetében, ahol több középfeszültségű áramkör működik egyidejűleg.

Műszaki értékelések és teljesítmény

A szabványos szerelvények 3,6 kV-tól 12 kV-ig terjedő középfeszültség-szinteket fogadnak el, 630 A-tól 3150 A-ig terjedő folyamatos áramkapacitásokkal. A rövidzárlat-ellenállási képességek 25 kA, 31,5 kA, 40 kA és 50 kA rétegekben állnak rendelkezésre, és a választást a hálózat számított hibaárama határozza meg, nem pedig a rutin terhelés. A névleges áramerősség és a rövidzárlati erősség összehangolása a felfelé és lefelé irányuló készülékekkel biztosítja a rendszer koherens működését.

Rendszerarchitektúra és -koordináció

A holisztikus középfeszültségű elosztórendszer ritkán támaszkodik egyetlen szekrénytípusra; a bejövő betáplálások, a kimenő vezetékek, a transzformátorok, a mérés, a feszültségérzékelés és a buszcsatlakozások mindegyike külön funkciókat igényel. A Kyn28 középfeszültségű kapcsolóberendezés összeszerelhető úgy, hogy bejövő, kimenő, PT, mérő, busz szakaszoló és leválasztó egységeket integráljon egy egységes elektromos hálózatba. Ez a rugalmasság biztosítja, hogy a fizikai felépítés közvetlenül tükrözze a jóváhagyott egysoros diagramot.

Védő integráció

A középfeszültségű védelem rendszerszintű perspektívát igényel, biztosítva az összhangot a kapcsolóberendezések, a megszakítók, a relék, a transzformátorok, a kábelek és az upstream eszközök között. A Kyn28 középfeszültségű kapcsolóberendezés támogatja a meghatározott védelmi és vezérlőelemek integrálását. Egy vákuummegszakító kezeli a primer kapcsolást, míg a kapcsolódó relé és vezérlési séma az elektromos tervezésnek megfelelően testreszabott. Az Usune együttműködik az ügyfelekkel, hogy szinkronizálja a szekrénykonfigurációt a védelmi dokumentációval, ami kritikus szükséglet az EPC-vállalkozások számára.

Mechanikai szerkezet és elrendezés

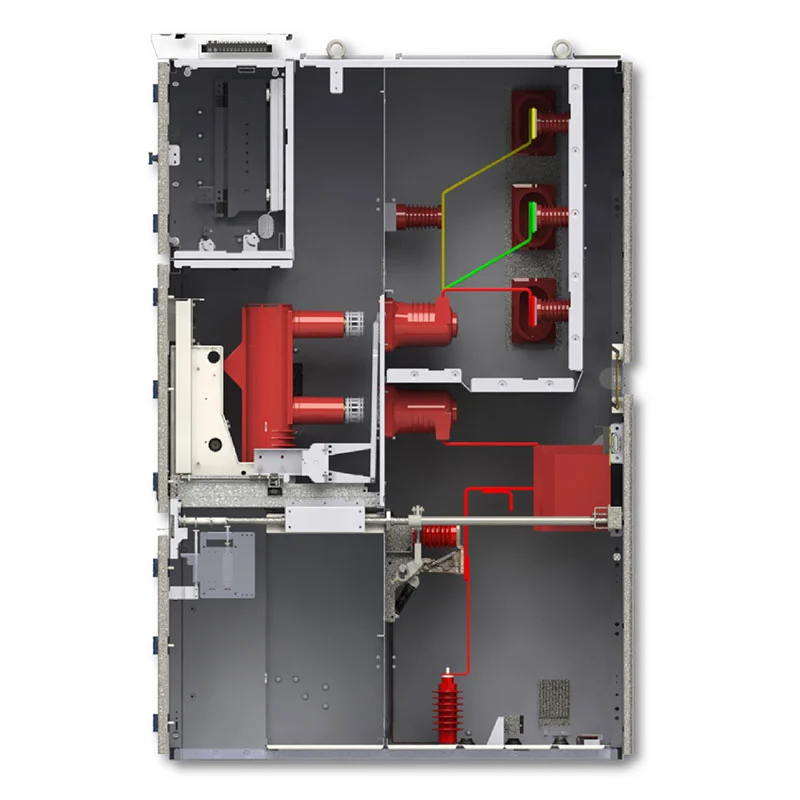

A berendezés fémbevonatú burkolattal rendelkezik, elkülönített zónákkal az elsődleges alkatrészek, gyűjtősínek, kábelvégződések és másodlagos vezérlők számára. Ez a belső zónázás egyértelmű beépítési keretet hoz létre, és lehetővé teszi, hogy a teljes kínálat harmonizáljon a kábelpályákkal, a vezérlővezetékekkel, a működési távolsággal és a helyiség méreteivel. A többszekrényes projektek esetében az elrendezést az áramkörök száma és a funkcionális igények határozzák meg, nem pedig az egyes rekeszeket önálló termékként kezelik.

A helyszín előkészítése és a környezetvédelmi korlátok

Megrendelés előtt fel kell mérni az elektromos helyiség állapotát, beleértve a rendelkezésre álló alapterületet, a kábelbevezetés irányát, a szolgáltatási távolságot, a hőmérsékletet, a páratartalmat, a tengerszint feletti magasságot, a szellőzést és a berendezés kezelési útvonalait. A szabványos Kyn28 középfeszültségű kapcsolóberendezés beltéri használatra készült, -15°C és +40°C között működik, 95%-os napi átlagos relatív páratartalommal és 90%-os havi átlaggal. Speciális környezet vagy magas tengerszint feletti magasság szükségessé teszi az Usune vállalattal való korai konzultációt az elektromos és szigetelési paraméterek beállításához.

Alapvető funkcionális modulok

A bejövő nyílások kötik össze a középfeszültségű forrást a gyűjtősínrendszerrel, a felfelé irányuló hálózatra szabott áramfelvétellel, védelemmel, méréssel és kábelezéssel. A kimenő terek transzformátorokat, motorokat vagy folyamatterheléseket szolgáltatnak, a projekt terhelési ütemtervének megfelelően méretezve. A PT és a mérőhelyek megkönnyítik a feszültség átalakítását és az energiafelügyeletet. A busz szakaszoló elrendezések lehetővé teszik a buszszakaszok irányított csatolását vagy szétválasztását, növelve a hálózat rugalmasságát.

Ipari telepítések

Az alállomásokon belül a Kyn28 középfeszültségű kapcsolóberendezés a bejövő források, a transzformátor betáplálások, a kimenő áramkörök és a buszszegmentáció köré szerveződik az egyvonalas diagram szerint. A gyártóüzemek gyártósorok, motorok, kompresszorok és szivattyúk szállítására használják változatos adagolóteljesítménnyel. A bányászati ​​műveletek előnyére válik, hogy képes kezelni az elosztott nehéz terheléseket, például a szellőztetést és a feldolgozó berendezéseket. A kereskedelmi toronyházakban és a nagy épületekben beépítik a strukturált teljesítményvételhez és több transzformátor betápláláshoz, az elektromos helyiségek korlátaihoz igazodva.

Műszaki előírások

A végleges specifikációt meg kell erősíteni a projekt feszültségének, terhelési áramának, hibaszintjének és védelemnek megfelelően séma, kábelelrendezés és telepítési környezet.

Beszerzési segítségnyújtás és átfutási idő

Az elektromos berendezések gyártásában több mint 14 éves tapasztalattal az Usune műszaki hátteret kínál projektvezérelt középfeszültségű beszerzésekhez. Az ügyfelek egysoros diagramokat, feszültség/áram/zárlat specifikációkat, szekrényszámokat, funkcionális igényeket és helyszíni feltételeket nyújtanak be; Az Usune ezután segít a műszaki ellenőrzésben és a konfigurációban. A szabványos beállítások általában 15–20 napot igényelnek a gyártáshoz a megerősítést és a fizetést követően, bár a tényleges szállítás a projekt összetettségétől és a rendelési mennyiségtől függően változik.

A termék külső mérete

Cas-space rakétaindítási projekt

A KYN28 sorozatot a Cas-space Rocket Launch Projectben való telepítésre választották ki. A szabványos kereskedelmi ingatlanoktól vagy gyártóüzemektől eltérően a repülőgép-ipari infrastruktúra jellemzően számos speciális elektromos igényt és kiegészítő rendszert tartalmaz, amelyek különböző zónákban vannak elosztva. Ennek eredményeként a középfeszültségű elosztási megoldásokat összhangba kell hozni a telephely átfogó áramellátási architektúrájával.

Ennél a konkrét vállalkozásnál a kapcsolóberendezés-elrendezést a telephely szélesebb körű villamos elosztó hálózatának központi elemének tekintették, amely kiterjedt az áramvételre, a betáplálási elosztásra, a védelmi intézkedésekre és az elektromos vezérlési szükségletekre. Ez az eset jól példázza az Usune szakértelmét a speciális mérnöki feladatokban való közreműködésben, ahol a középfeszültségű berendezéseket az egyedi elektromos igényekhez kell szinkronizálni, nem pedig univerzális szabványos szekrényként.

Szabványok és tesztelés

Az Usune holisztikus irányítási keretrendszert működtet, amely integrálja a minőségbiztosítást, a gyártásfelügyeletet, a környezeti megfelelést, valamint a munkahelyi egészséget és biztonságot a gyártási és ellenőrzési munkafolyamatai során.

A vállalat ISO 9001, ISO 14001 és ISO 45001 tanúsítvánnyal rendelkezik. A terméktervek megfelelnek a vonatkozó IEC- és GB-specifikációknak, míg a CE-megfelelőség elérhető a megfelelő modellkonfigurációknál.

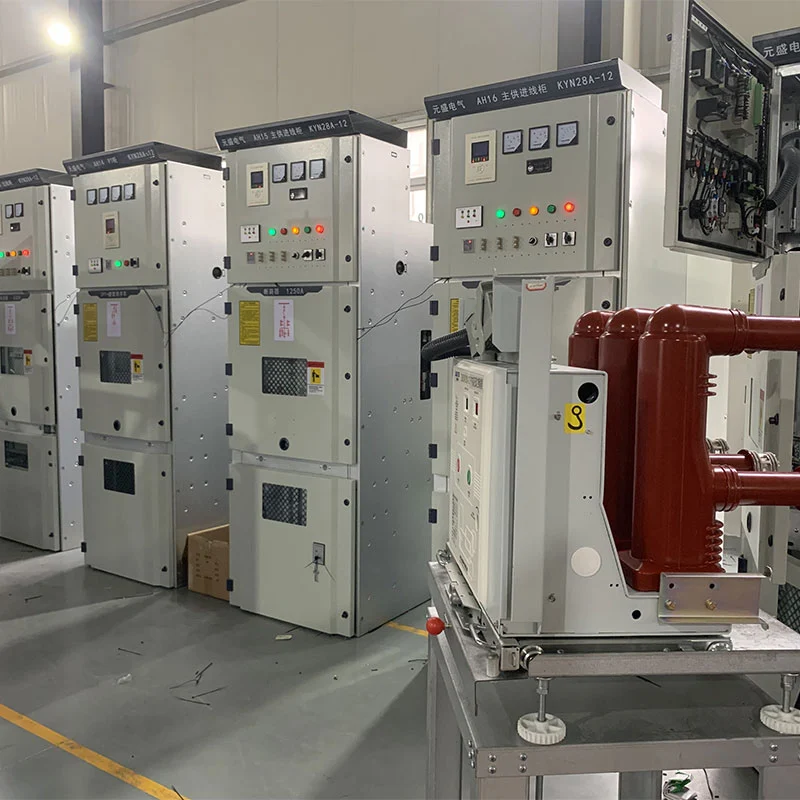

A szállítás előtt minden egyes berendezésen szisztematikus ellenőrzéseket és funkcionális teszteket végeznek, amelyek során alaposan megvizsgálják a kulcsfontosságú alkatrészeket, a szerkezeti összeszerelést, az elektromos végződéseket és az elkészült egységet. A műszaki adatlapokat és vizsgálati tanúsítványokat tartalmazó dokumentációs csomagok egyedi projektmegbízások alapján adhatók ki.

GYIK

Milyen adatok szükségesek a kiválasztáshoz?

A fő információk közé tartozik a rendszer feszültsége, frekvenciája, névleges áramerőssége, rövidzárlati szintje, bejövő bemenetek száma és kimenő áramkörök, védelmi követelmények, kábelelrendezés és telepítési feltételek.

Milyen névleges feszültség érhető el?

A mellékelt konfiguráció 3,6 kV-os, 7,2 kV-os és 12 kV-os rendszereket támogat. A végső névleges feszültséget meg kell erősíteni az ügyfél elektromos hálózatának megfelelően.

Az Usune be tudja állítani a felállást egysoros diagram szerint?

Igen. Az Usune áttekintheti az ügyfél elektromos diagramját, és ennek megfelelően konfigurálhatja a szekrény funkcióit és besorolásait a projekt követelményeit.

Alállomásokon is használható a berendezés?

Igen. Konfigurálható bejövő tápellátásra, transzformátor adagolókra, kimenő áramkörökre, mérésre, feszültségmérésre, és sínszelvényezés beltéri alállomási alkalmazásokban.

Milyen szabványokat követ az Usune?

Az Usune termékeit a vonatkozó IEC és GB szabványok szerint tervezték. A cég ISO 9001, ISO szerint működik 14001 és ISO 45001 irányítási rendszerek, CE tanúsítvánnyal az érintett piacokon.

Műszaki dokumentumokat lehet adni?

Igen. Az USune műszaki specifikációkat, tesztjelentéseket, termékdokumentációt és egyéb projektekkel kapcsolatos információkat tud biztosítani dokumentumokat az ügyfél igényei szerint.

Mi a normál gyártási időszak?

A szabványos konfigurációk esetében a gyártás általában körülbelül 15-20 nappal a műszaki megerősítés és a fizetés után. A A tényleges ütemezés a konfigurációtól és a mennyiségtől függ.

Kérjen műszaki ajánlatot

Ha Kyn28 közepes feszültségű kapcsolóberendezést vásárol, adja meg egysoros diagramját, rendszerfeszültségét, névleges áramerősség, zárlati szint, szekrénymennyiség, adagolókövetelmények, védelmi követelmények és telepítés feltételeket.

Az Usune fel tudja mérni az elektromos követelményeket, és megfelelő középfeszültségű kapcsolóberendezés-konfigurációt kínál a projekted.
