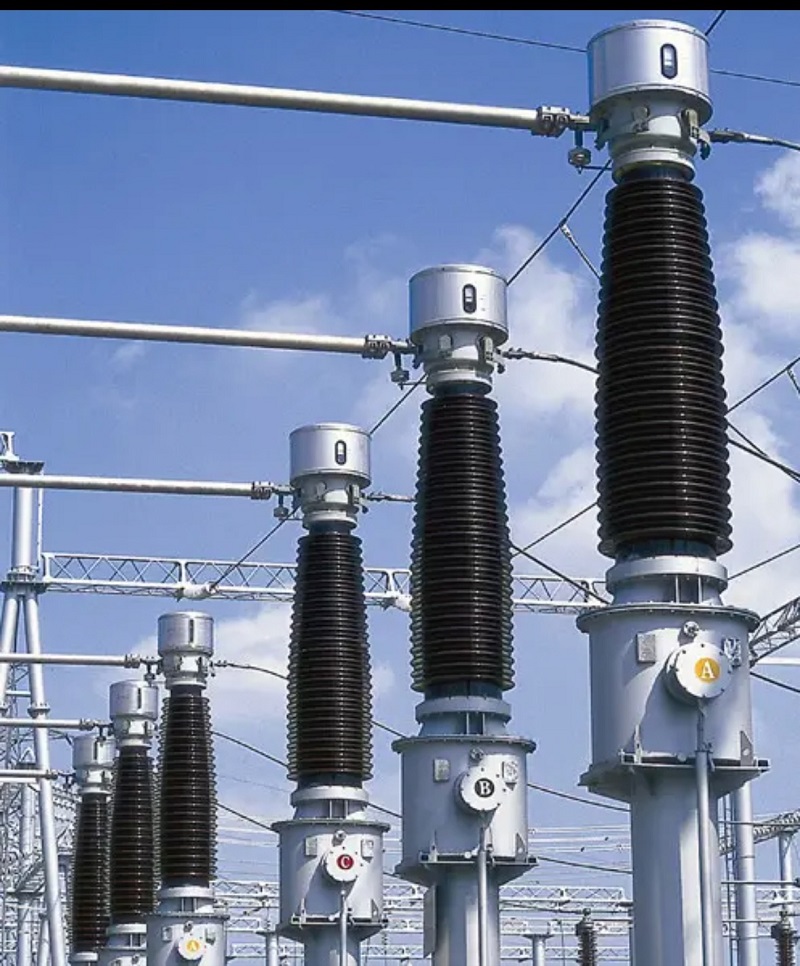

LB6-110kV áramváltóegy nagyfeszültségű áramtranszformátor, amelyet 110 kV-os váltakozó áramú hálózatok árammérésére, energiamérésére és relévédelemre terveztek. Ez az 50 Hz-es és 60 Hz-es elektromos hálózatokhoz alkalmas transzformátor stabil teljesítményt és nagy mérési pontosságot biztosít alállomások, energiaátviteli rendszerek és ipari erőművek számára.
Fejlett olajba merülő szigetelési technológiájával és teljesen tömített szerkezetével az LB6-110kV áramváltó kiváló elektromos szigetelést, megbízható működést és hosszú élettartamot biztosít igényes nagyfeszültségű munkakörülmények között.
Az LB6-110kV sorozatú áramváltó professzionális kialakítást alkalmaz nagyfeszültségű áramellátási alkalmazásokhoz. A termékmodell a legfontosabb műszaki jellemzőit képviseli:
A transzformátor több szekunder tekercssel van felszerelve, köztük egy 0,5 pontossági osztályú mérőtekerccsel és három védőtekerccsel. A többszörös szekunder tekercs konfiguráció megbízható árammérést és védelmi funkciókat tesz lehetővé a különböző energiarendszeri követelményekhez.
LB6-110kV áramváltótöbb áramarány-konfigurációt is támogat az olajtartály külső csatlakozóelemének csatlakozási módjának megváltoztatásával. Sorba kapcsolva az áramarány a/c, míg a párhuzamos csatlakozás 2*a/c áramarányt biztosít.
Ez a rugalmas kialakítás lehetővé teszi, hogy ugyanaz a transzformátormodell alkalmazkodjon a különböző működési követelményekhez, csökkentve a berendezések cseréjének költségeit és javítva az alkalmazások sokoldalúságát a nagyfeszültségű energiaellátó rendszerekben.
Az LB6-110kV áramváltót úgy tervezték, hogy megbízhatóan működjön különböző környezeti feltételek mellett:
Alacsonyabb hőmérsékletű vagy speciális környezetvédelmi követelményeket támasztó alkalmazások esetén az egyedi megoldásokat meg lehet beszélni a gyártóval a projekt feltételeinek megfelelően.
Az LB6-110kV áramváltó olajba merülő szerkezetet alkalmaz, amely üzemanyagtartályból, transzformátortestből, porcelán perselyből, olajtartályból és expanderből áll. A transzformátor teste szigetelőolajba van merítve, és primer és szekunder tekercseket tartalmaz, amelyek stabil elektromos teljesítményt biztosítanak.
Az elsődleges tekercs U alakú szerkezetet vesz fel. A fő szigetelési rendszer kapacitív olaj-papír szigetelési technológiát alkalmaz, a szigetelőrétegek között több kapacitív ernyővel. A belső árnyékoló nagy potenciállal csatlakozik, míg a külső árnyékoló földelve van, javítva a szigetelési teljesítményt és az üzembiztonságot.
A primer tekercs vezetéke két részre van osztva, négy csatlakozóval az olajtartályhoz csatlakoztatva. Az áramarány külső huzalozási változtatásokkal állítható, rugalmas konfigurációs lehetőségeket biztosítva.
A szekunder tekercs az elsődleges tekercs alatti tartóra van felszerelve. Minden másodlagos kivezetés és külső árnyékoló kapocs a transzformátor tartályon lévő csatlakozódobozhoz csatlakozik, így biztosítva a kényelmes telepítést és karbantartást.
Az LB6-110kV áramváltó praktikus csatlakozási kialakítással rendelkezik, a csatlakozódoboz aljára szerelt külső kábelbilincsekkel. Mind a csatlakozódobozon, mind az üzemanyagtartályon földelő csavarok találhatók, amelyek lehetővé teszik a szekunder tekercs és a teljes transzformátorszerkezet biztonságos földelését.
A transzformátor csökkenti a polaritást. Amikor a primer áram P1-ből P2-be folyik, a szekunder áram a külső áramkörön keresztül S1-ből S2-be vagy S3-ba folyik, így biztosítva a pontos áramátvitelt a mérő- és védelmi rendszerek számára.
Nagyfeszültségű teljesítményének és megbízható védelmi funkcióinak köszönhetően az LB6-110kV áramváltót széles körben használják:
Az LB6-110kV áramváltó egyesíti a pontos mérést, a megbízható szigetelést, a rugalmas áramarányos kialakítást és az alacsony karbantartási igényt. Teljesen tömített, olajba merülő szerkezete stabil teljesítményt biztosít nagyfeszültségű környezetben, így megbízható megoldást jelent a biztonságos és folyamatos működést igénylő modern energiaellátó rendszerek számára.
