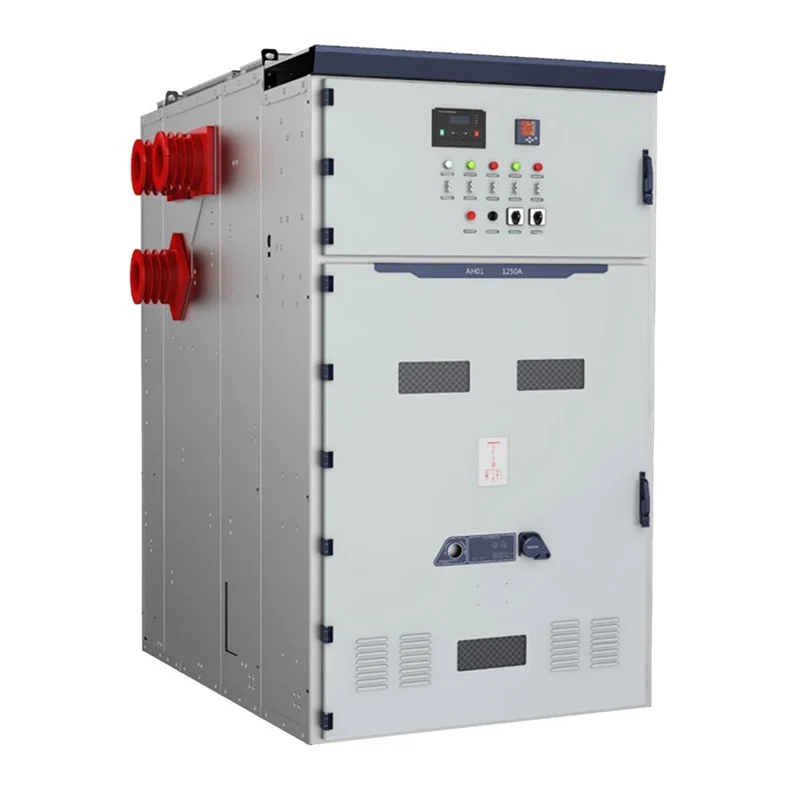

A KYN61-40.5 33kV-os beltéri VCB kapcsolópanelt olyan projektekhez fejlesztették ki, amelyekben nagyobb feszültségű beltéri berendezésre van szükség. elosztó platform. Konfigurációja egy kihúzható vákuum-megszakítót tartalmaz, fémmel zárva konstrukció, elkülönített elektromos terek, gyűjtősínrendszerek, kábelcsatlakozások és másodlagos vezérlőberendezések integrált kapcsolóberendezések sorába.
Az Usune ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerek szerint működik. A berendezés kialakítása szerint vonatkozó IEC és GB szabványok, a vonatkozó piacokon elérhető CE tanúsítvánnyal.
A 33kV-os és 36kV-os osztályú elosztórendszereknél a kapcsolóberendezések kiválasztásához többre van szükség, mint egyszerűen a névleges értéknek a megfeleltetésére. feszültség. A mérnököknek figyelembe kell venniük a szigetelési szintet, a terhelési áramot, a hibaáramot, az adagoló konfigurációját, a transzformátort kapacitás, kábelcsatlakozás, védelmi koordináció és a telepítési környezet.
A KYN61-40.5 33kV-os beltéri VCB kapcsolókészülék panel beltéri középfeszültségű elosztásra szolgál, ahol ezek az elektromos paramétereket egy komplett áramelosztó rendszeren belül kell összehangolni.
Az alacsonyabb feszültségű kapcsolóberendezésekhez képest a magasabb rendszerfeszültség nagyobb hangsúlyt fektet a szigetelésre koordináció és rövidzárlati teljesítmény. Az USune az elektromos paraméterek szerint tudja konfigurálni a berendezést az ügyfél által biztosított.
A berendezés fémmel zárt architektúrát használ az elsődleges és másodlagos elektromos szakaszok rendszerezésére. A fő Az áramkör tartalmazza a vákuummegszakítót, a gyűjtősín csatlakozásokat, a kábelvégződési területet és a kapcsolódó földelést alkatrészeket.
A másodlagos berendezések védelemre, mérésre, vezérlésre, jelzésre és kommunikációra helyezhetők el a szerint a projekt követelményeit.
Ez a konfiguráció lehetővé teszi, hogy a kapcsolóberendezés-sort a tényleges elektromos hálózatra tervezzék, ahelyett, hogy használnák egy rögzített szekrény elrendezés minden alkalmazáshoz.
Magasabb feszültségszinteken a védelmi koordináció a rendszertervezés fontos részévé válik. Az áramkör megszakító, A védőrelét, a transzformátort, a kábelt és a felfelé irányuló berendezéseket a számított hiba alapján kell kiválasztani feltételek és védelmi filozófia.
A vákuum-megszakító biztosítja az elsődleges kapcsolási és megszakítási funkciót. A kapcsolódó védelem és vezérlőrendszer az ügyfél elektromos tervezése szerint konfigurálható.
A funkcionális szakaszok közötti fém válaszfalak segítik a belső elektromos elrendezés megszervezését, míg a nyomáscsökkentést elrendezés szabályozott utat biztosít a nyomáskiürítéshez belső hiba esetén.
Egy bejövő szekrény kapja az áramot a felfelé irányuló elektromos hálózattól, és továbbítja azt a kapcsolóberendezés gyűjtősínjére rendszer. Meg kell határozni a névleges áramot, a védelmi berendezéseket, a mérési követelményeket és a kábelkonfigurációt a projekttervből.
A kimenő szekrények elosztják az áramot a transzformátorok, motorok, gyártóberendezések vagy más terhelések között. A Az aktuális névleges és védelmi beállításoknak meg kell felelniük a csatlakoztatott terhelésnek.
PT és feszültségmérési konfigurációk beépíthetők, ahol a projekt feszültségfelügyeletet igényel, védelmi funkciók, vagy elektromos mérés.
A busz szekcionált elrendezései az elosztórendszert külön szakaszokra oszthatják, és támogathatják az elektromos hálózatot a projektmérnök által meghatározott működési stratégia.
Az energiamérést és elektromos paramétereket igénylő alkalmazásokhoz adagolási konfigurációk biztosíthatók monitoring.

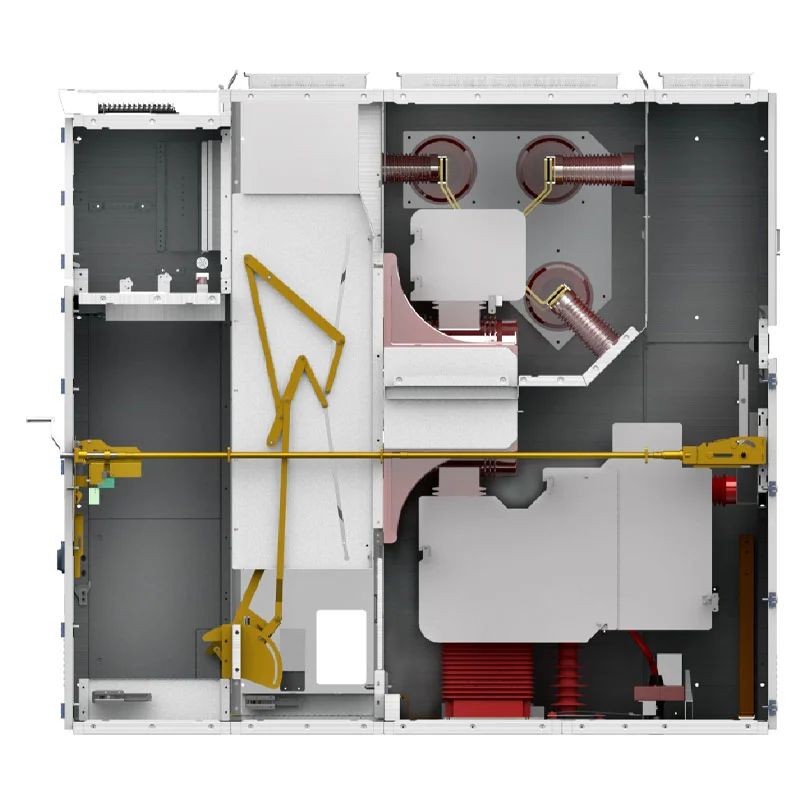

A szekrény meghatározott elektromos részekre van felszerelve, beleértve a megszakítóteret, a gyűjtősín rekeszt, kábelrekesz és műszer/vezérlő rekesz.
A megszakító rész a vákuum-megszakítót és annak működési mechanizmusát tartalmazza. A gyűjtősín szakasz biztosítja a szekrények közötti fő elektromos csatlakozást, míg a kábelrekesz helyet biztosít a bejövő ill kimenő kábelcsatlakozások.
A műszer és a vezérlő rész a védelemhez, méréshez, vezérléshez, ill jelzés.
Ez az elrendezés egyértelmű belső architektúrát biztosít a mérnökök számára a telepítés, a kábelvezetés, üzembe helyezés, karbantartás.
A berendezés mechanikus reteszelő rendszert tartalmaz, amelyet a helytelen működési sorrend korlátozására terveztek.
Az ötbiztos mechanizmus célja, hogy megakadályozza a megszakító hibás működését, a kihúzható mozgását terhelés alatt álló egység, feszültség alatt zárja a földelőkapcsolót, feszültség alá helyezi az áramkört, miközben a földelőkapcsoló zárva marad, és véletlenül hozzáférhet a feszültség alatt álló rekeszekhez.
Egy felülre szerelt nyomáscsökkentő eszköz is be van építve a szekrény szerkezetébe, hogy szabályozott nyomást biztosítson kioldás belső hiba esetén.
A KYN61-40.5 33kV-os beltéri VCB kapcsolókészülék panel konfigurálható bejövő tápellátásra, transzformátor csatlakozásokra, kimenő betáplálók, busz szakaszolás, mérés és feszültségmérés beltéri alállomásokon.
Az erőművek használhatják a kapcsolóberendezést középfeszültségű segédelosztó, generátorral kapcsolatos elektromos rendszerekhez, transzformátor betáplálók, és a downstream áramelosztás.
A nagy ipari létesítmények különböző adagoló-konfigurációkat használhatnak motorokhoz, transzformátorokhoz, termelési rendszerekhez, szivattyúk, kompresszorok és kiegészítő elektromos berendezések.
A nagyobb teljesítményű elektromos terhelésű bányászati műveletek konfigurálhatják a kapcsolóberendezéseket a transzformátor adagolók, motorok, szellőztető berendezések, szivattyúrendszerek és feldolgozó létesítmények.
A berendezés speciális infrastruktúrához is alkalmas, ahol az elektromos elosztást koordinálni kell több épülettel, berendezési területtel és segédrendszerekkel.
A Cas-space Rocket Launch Project egy projektreferencia az Usune középfeszültségű kapcsolóberendezés-alkalmazásaihoz.
A rakétakilövő létesítmény speciális infrastruktúrát és többféle elektromos terhelést foglal magában különböző funkcionális területek. Áramelosztó rendszerének ezért összehangolt bejövő áramkörökre, betáplálásra van szüksége védelem, elektromos leválasztás, mérés és vezérlés.
Ebben a projektben a kapcsolóberendezést a telephely középfeszültségű elektromos elosztásának részeként alkalmazták elrendezése. A projekt megkövetelte, hogy az elektromos berendezéseket integrálják a szélesebb infrastruktúrába önálló szekrénybeépítésként kezelik.
Ez az alkalmazás bemutatja az Usune tapasztalatát a középfeszültségű elosztóberendezések speciális ellátásában mérnöki projektek speciális elektromos rendszer követelményeivel.
| Tétel | Specifikáció |
| Sorozat | KYN61 |
| Névleges feszültség | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Névleges frekvencia | 50Hz / 60Hz |
| Névleges áram | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Névleges rövidzárlati megszakító áram | 25kA, 31.5kA, 40kA, 50kA |
| Névleges rövid idejű ellenállási áram | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Védelmi fokozat | IP4X külső burkolat / IP2X belső rekeszek |
| Környezeti hőmérséklet | -15°C és +40°C között |
| Relatív páratartalom | Napi átlag ≤95%; havi átlag ≤90% |
| Magasság | ≤1000 m, a nagyobb magasság érdekében leértékeléssel |
| Telepítés | Beltéri |
| Rendszer | Háromfázisú váltakozó áram |
A végső elektromos konfigurációt meg kell erősíteni a projekt tényleges feszültségének, áramának, hibaszintjének, szigetelési követelmények, védelmi séma és beépítési feltételek.
A 33 kV-os kapcsolóberendezések projektjénél a beszerzést inkább a teljes elektromos rendszerre kell alapozni egyedül a szekrény mennyisége. A projektcsapatnak meg kell erősítenie a névleges rendszerfeszültséget, a folyamatos terhelési áramot, rövidzárlati szint, betápláló mennyiség, transzformátor kapacitás, kábelelrendezés, védelmi követelmények és szükséges mérési funkciók.

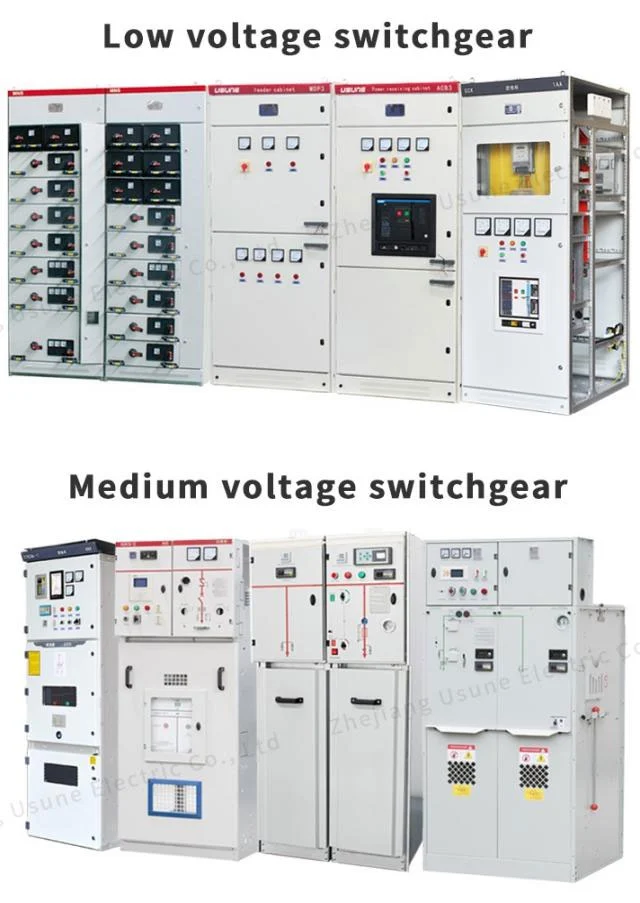

Nagyobb projektek esetén a kínálat különböző szekrényfunkciókat tartalmazhat. Bejövő, kimenő, PT, mérés, busz szekcionáló és leválasztási konfigurációk kombinálhatók az elektromos egysoros diagram szerint.
Ez a megközelítés segít elkerülni az eltéréseket a kapcsolóberendezés és a csatlakoztatott transzformátorok, kábelek, védelmi eszközök, és a lefelé irányuló terhelések.
A végleges szekrény elrendezés a projekt elektromos architektúrájának megfelelően alakítható ki. Különböző a bejövő és kimenő áramkörök száma összehangolt kapcsolóberendezés-sorba rendezhető.
Egy tipikus elosztórendszer tartalmazhat több bejövő szekrényt is, amely a felfelé irányuló áramforráshoz van csatlakoztatva kimenő szekrények transzformátorok vagy nagyobb terhelések ellátására, valamint további PT vagy mérőszekrények feszültséghez mérés és energiafigyelés.
Ahol a projekthez két áramforrásra vagy osztott buszszakaszokra van szükség, ott lehet buszszelvényezési funkciók is beépült a sorba.
Ez a konfigurációs módszer alkalmassá teszi a berendezést mind egyéni alállomásokhoz, mind nagyobb többszekrényhez elosztó rendszerek.

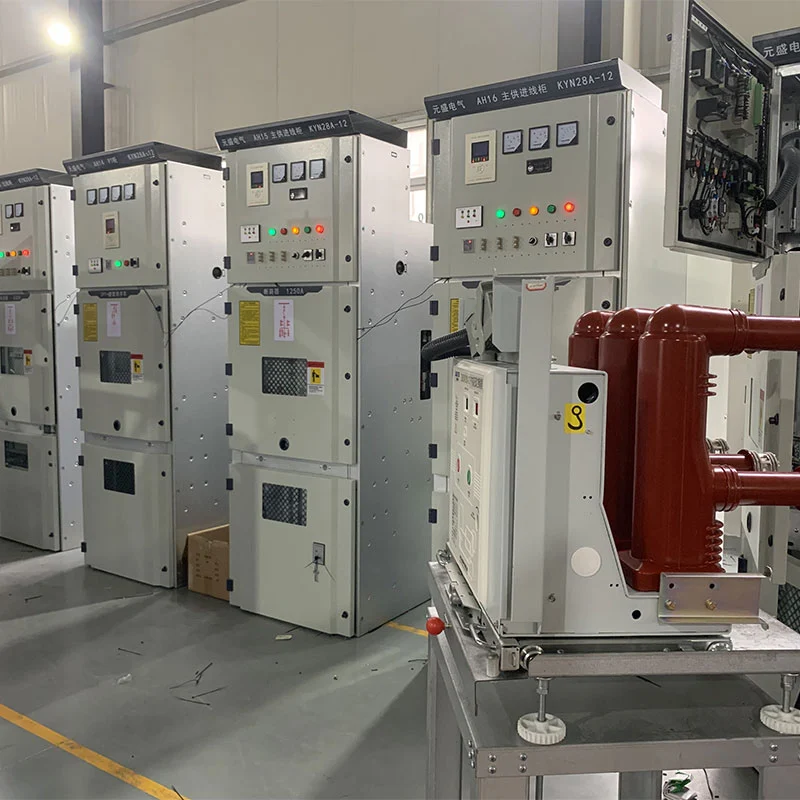

Az elkészült kapcsolóberendezés szállítás előtt a szekrényegység, a primerköri csatlakozások, másodlagos vezetékezés, mechanikai működés és a vonatkozó elektromos funkciók.
A kihúzható mechanizmus, a megszakító működése, a reteszelési funkciók, a földelés elrendezése és a szekrény gyártásellenőrzési folyamat során ellenőrzik a kivitelezést.
Az Usene a projektkövetelményeknek megfelelően megfelelő ellenőrzési jegyzőkönyveket és tesztdokumentációkat tud biztosítani, lehetővé téve ügyfelek, EPC-vállalkozók és külső felügyelők, hogy ellenőrizzék a berendezést a szállítás előtt.
A középfeszültségű kapcsolóberendezések értéke nem korlátozódik a kezdeti elektromos névleges értékére. Nagyoknak infrastrukturális és ipari projektek, a berendezéseknek is támogatniuk kell a szervezett működést, tervezetten karbantartás, jövőbeli áramkör-menedzsment és stabil integráció a szélesebb áramelosztó hálózattal.
A KYN61-40.5 33kV-os beltéri VCB kapcsolókészülék rekeszbe osztott felépítése meghatározott elrendezést biztosít primer és szekunder berendezésekhez, míg a kihúzható megszakító kialakítás lehetővé teszi a kapcsolóegység számára, hogy legyen átvizsgálásra és szervizre költöztették.
Azoknál a létesítményeknél, ahol az elektromos elosztás várhatóan sok évig működik, ez a kombináció segíthet a létrehozásban kezelhetőbb középfeszültségű elosztórendszert, és egyszerűsíti a jövőbeni karbantartási tervezést.
A mellékelt specifikáció 3,6 kV-os, 7,2 kV-os, 12 kV-os, 24 kV-os és 36 kV-os konfigurációkat tartalmaz. A tényleges névleges feszültség meg kell erősíteni az ügyfél elektromos rendszerének megfelelően.
A mellékelt specifikáció egy 36 kV-os névleges konfigurációt tartalmaz, amely a 33 kV-os osztályú rendszereknél figyelembe vehető. a tényleges rendszerkövetelmények, szigetelési szint és az alkalmazandó szabványok megerősítéséhez.
Középfeszültségű áramfelvételre, -elosztásra, -kapcsolásra, -védelemre, -mérésre és -vezérlésre szolgál beltéri háromfázisú váltakozó áramú rendszerek.
A rendelkezésre álló konfigurációk 630A-tól 3150A-ig terjednek. A helyes besorolást a maximumnak megfelelően kell kiválasztani folyamatos terhelés és projekttervezés.
A rendelkezésre álló névleges értékek a következők: 25 kA, 31,5 kA, 40 kA és 50 kA, az alkalmazandó értéket a számított hiba határozza meg. az elektromos rendszer szintjét.
Igen. Az Usune konfigurálhatja a bejövő, kimenő, PT, mérési, busz szakaszoló és leválasztási funkciókat az ügyfél egysoros diagramja és műszaki követelményei.
Az Usune ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerek szerint működik. A termékek tervezése szerint vonatkozó IEC és GB szabványok, CE-tanúsítvánnyal az alkalmazható konfigurációkhoz.
Igen. Az USune műszaki specifikációkat, vizsgálati jelentéseket, rajzokat és egyéb projektdokumentációkat tud nyújtani ennek megfelelően ügyfél és mérnöki követelmények.
A standard konfigurációt beltéri telepítésre tervezték. Speciális feltételek, például nagy magasság, magas páratartalmat vagy szokatlan környezeti feltételeket rendelés előtt meg kell erősíteni.
