A középfeszültségű Vcb panel alkalmas erőművek, alállomások, ipari létesítmények, bányászati vállalkozások, kereskedelmi épületek és egyéb beltéri középfeszültségű elosztási projektek. A berendezéseket az Usene gyártja a vonatkozó IEC és GB szabványoknak megfelelően, és az ISO 9001, ISO 14001 és ISO 45001 irányítása alatt működik rendszerek, amelyek CE tanúsítvánnyal rendelkeznek a nemzetközi piaci követelményekhez.

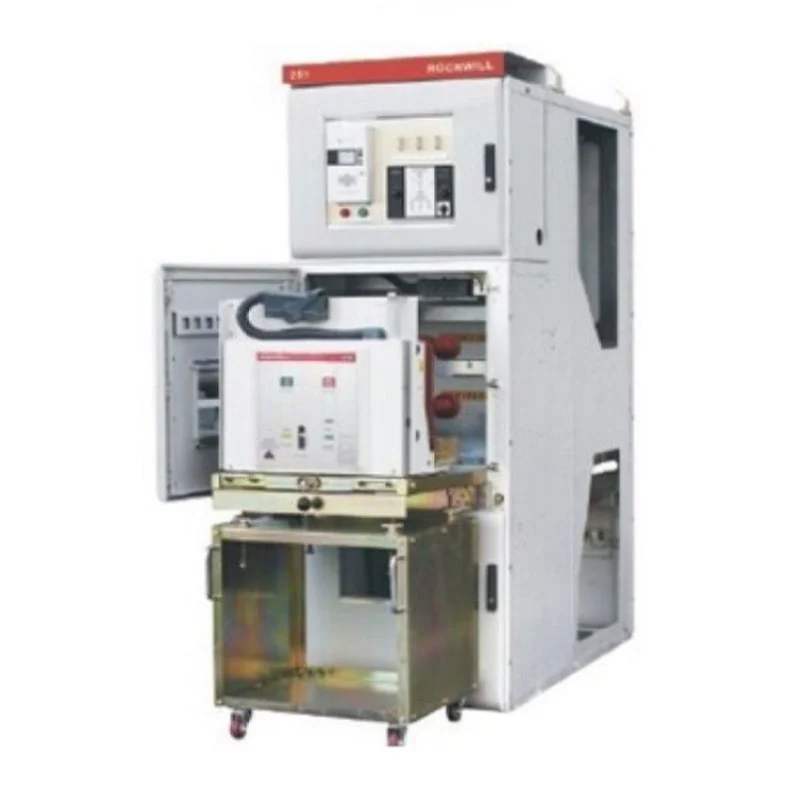

Ennek a kapcsolóberendezésnek a fő jellemzője a kihúzható vákuum-megszakító elrendezése. Ahelyett, hogy tartósan a megszakítót a szekrényen belül rögzítve, a megszakítót egy mozgatható, mozgatható kocsira kell felszerelni a szerviz-, teszt- és elkülönített pozíciók között a működési eljárásnak megfelelően.
Ez a kialakítás gyakorlati előnyöket biztosít az ellenőrzés, a csere és a hibaelhárítás során. Áramköri megszakító kocsik, PT kocsik és leválasztó kocsik az elektromos séma szerint konfigurálhatók, míg a A kihúzható szerkezet lehetővé teszi, hogy a karbantartó személyzet szétszerelése nélkül hozzáférjen a megfelelő berendezéshez komplett szekrény.
Alállomásokhoz és ipari elosztórendszerekhez, ahol tervezett karbantartásra és berendezéscserére van szükség Hatékony kivitelezés esetén a kihúzható kialakítás leegyszerűsíti a szervizműveleteket és csökkenti a szükséges időt berendezési beavatkozás.
A biztonságos működés kulcsfontosságú vásárlási szempont a középfeszültségű kapcsolóberendezéseknél a helytelen kapcsolási sorrend miatt komoly elektromos veszélyeket okozhat. A KYN28 sorozat egy mechanikus ötbiztos reteszelő rendszert tartalmaz a helytelen működési eljárások korlátozására tervezték.
A reteszelő szerkezet megakadályozza a megszakító hibás működését, megakadályozza a kocsi behúzását vagy alátolását terhelés, megakadályozza a földelőkapcsoló zárását, amikor az áramkör feszültség alatt van, megakadályozza, hogy az áramkör leálljon feszültség alatt van, amíg a földelőkapcsoló zárva van, és megakadályozza, hogy a személyzet véletlenül bejusson a feszültség alatt álló terekbe.
Ez a mechanikus reteszelő elrendezés további fizikai biztonsági akadályt biztosít a kapcsolás során és karbantartási műveleteket, segítve a kezelőket a megfelelő működési sorrend követésében.

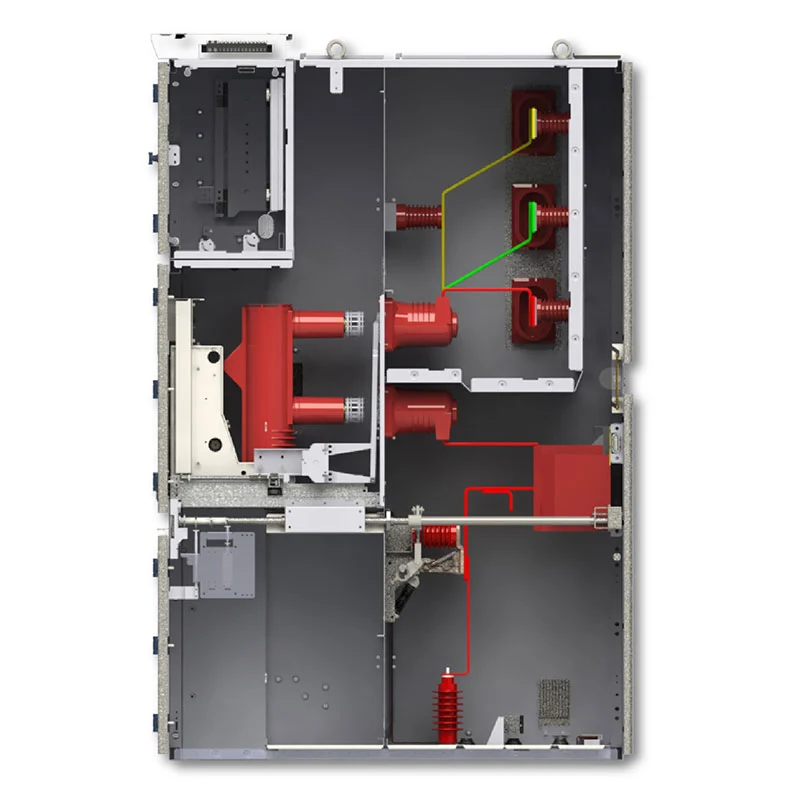

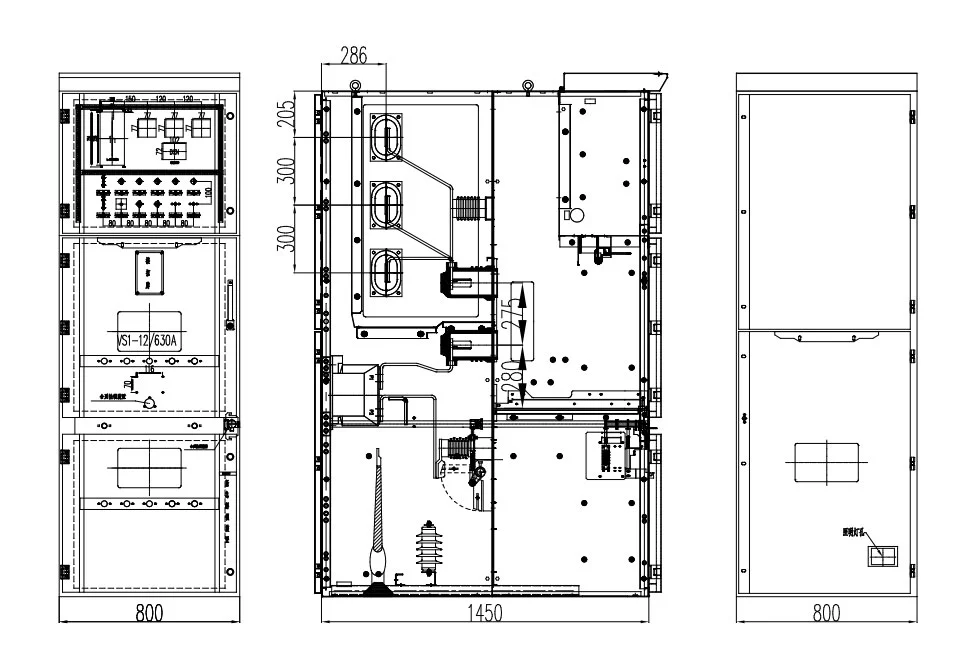

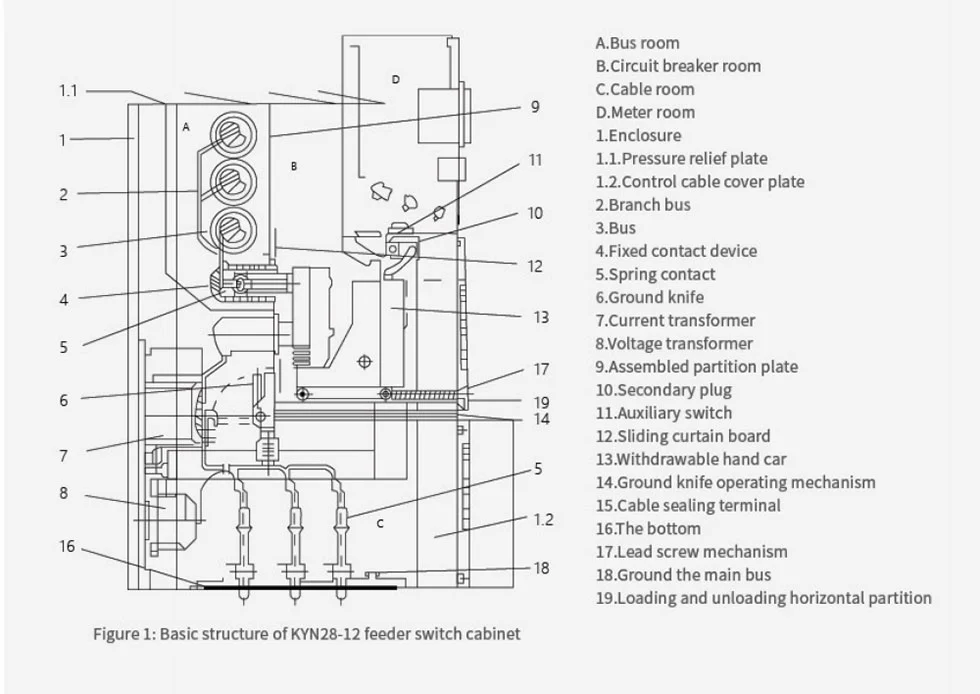

A közepes feszültségű Vcb panel fémből elválasztott belső szerkezettel rendelkezik, amely elválasztja a fő elektromos hálózatot szakaszok. A megszakító rekesz, a gyűjtősín rekesz, a kábelrekesz, a műszer- és vezérlőrekesz, és a nyomáscsökkentő szakaszok egymástól függetlenül vannak elrendezve.
Ez a részekre osztott konstrukció segít korlátozni a belső hibák terjedését, és elválasztja a különböző elektromos alkatrészeket az ellenőrzés és karbantartás során. A belső elektromos elrendezést is megkönnyíti kezelők és karbantartó személyzet megértsék.
A felül szerelt nyomáscsökkentő csappantyúk szabályozott útvonalat biztosítanak a nyomás kiengedéséhez belső meghibásodás esetén ívhiba, segít csökkenteni a hiba nyomásának lehetséges hatását a személyzetre és a környező berendezésekre.
A szekrényt elülső üzemeltetésre és karbantartásra tervezték, ami értékes lehet, ha az elektromos helyiség rendelkezik korlátozott hátsó hozzáférés. A kezelők a rutin kapcsolási és karbantartási eljárásokat a készülék elejéről hajthatják végre berendezést a jóváhagyott működési sorrendnek megfelelően.
Az elülső hozzáférésű elrendezés segít leegyszerűsíteni a berendezés helyiségeinek tervezését, és csökkentheti a mögötte lévő helyigényt szekrény a rutin karbantartási tevékenységekhez. A beépített kondenzációs fűtőelem konfigurálható nedves környezethez segít csökkenteni a páralecsapódással kapcsolatos kockázatokat a szekrényen belül.
A különböző középfeszültségű elosztórendszerek eltérő szekrényfunkciókat igényelnek. A berendezés a következőképpen konfigurálható bejövő szekrény az upstream hálózatról áram vételére, kimenő szekrény az adagolók ellátására, ill. motorok, PT és feszültségmérő szekrény, mérőszekrény, busz szakaszoló szekrény vagy szigetelő szekrény.
Ez a konfigurációs rugalmasság lehetővé teszi az EPC vállalkozók, elektromos rendszerintegrátorok és ipari felhasználók számára a fejlesztést a kapcsolóberendezések felállása a projekt egysoros diagramja szerint, ahelyett, hogy azonos szekrényt alkalmazna elrendezés minden alkalmazáshoz.
Az erőműveknek megbízható középfeszültségű berendezésekre van szükségük az elektromos áram fogadásához, elosztásához és szabályozásához a segéd- és elosztórendszereken belül. A kihúzható VCB-elrendezés praktikus megoldást kínál áramkör védelme és kapcsolása, miközben lehetővé teszi a karbantartó csapatok számára a megszakító kocsi eltávolítását vagy cseréjét, amikor szükséges.
Az alállomásokon a kapcsolóberendezések bejövő betáplálókra, kimenő áramkörökre, busz szekcionálásra, feszültségre konfigurálhatók mérési és egyéb elosztási funkciók. A rekeszszerkezet és az ötbiztos reteszelőrendszer segít támogatja a biztonságos kapcsolási és karbantartási eljárásokat.
A gyárak és ipari létesítmények gyakran több motort, transzformátort, gyártósort és segédberendezést működtetnek elektromos rendszerek. A berendezés különböző adagoló- és motorvédelmi követelményekhez konfigurálható, központosított középfeszültségű kapcsolás és elosztás biztosítása az üzemen belül.
A bányászati létesítmények megbízható elektromos elosztást igényelnek a motorokhoz, szivattyúkhoz, szellőzőrendszerekhez és feldolgozáshoz berendezések és segédterhelések. A fémbevonatú szerkezet és a kihúzható megszakító elrendezés biztosítja a praktikus konfiguráció beltéri középfeszültségű elosztórendszerekhez.
A nagy kereskedelmi épületek és sokemeletes létesítmények középfeszültségű bejövő és elosztó berendezéseket igényelhetnek dedikált elektromos helyiségekben. Az elülső oldali üzemeltetés és karbantartás megkönnyítheti a berendezés-helyiség tervezését ahol korlátozott a beépítési hely.
A közepes feszültségű Vcb panel különböző középfeszültségű elosztási követelményekhez áll rendelkezésre. Fő műszaki paraméterei a következők:
| Tétel | Specifikáció |
| Névleges feszültség | 3,6 kV, 7,2 kV, 12 kV |
| Névleges frekvencia | 50Hz / 60Hz |
| Névleges áram | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Névleges rövidzárlati megszakító áram | 25kA, 31.5kA, 40kA, 50kA |
| Névleges rövid idejű ellenállási áram | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Védelmi fokozat | IP4X külső burkolat, IP2X belső rekeszek |
| Környezeti hőmérséklet | -15°C és +40°C között |
| Magasság | ≤1000 m, nagyobb magasságok esetén csökkentett |
| Telepítés | Beltéri |
A tényleges névleges feszültséget, áramerősséget, rövidzárlati kapacitást, a szekrény elrendezését és egyéb műszaki paramétereket kell megadni meg kell erősíteni a projekt egysoros diagramja és az ügyfél specifikációja szerint.
A berendezés beltéri telepítésre készült, -15°C és +40°C közötti környezeti hőmérséklet-tartományban. A napi az átlagos relatív páratartalom nem haladhatja meg a 95%-ot, míg a havi átlag nem haladhatja meg a 90%-ot.
A telepítési környezetnek mentesnek kell lennie robbanásveszélyes vagy korrozív gázoktól, vezetőképes portól és erős vibrációtól. A normál üzemi feltételeken kívüli telepítések esetén a műszaki követelményeket meg kell erősíteni az Usune-nál gyártás előtt, hogy kiértékelhető legyen a megfelelő konfiguráció.

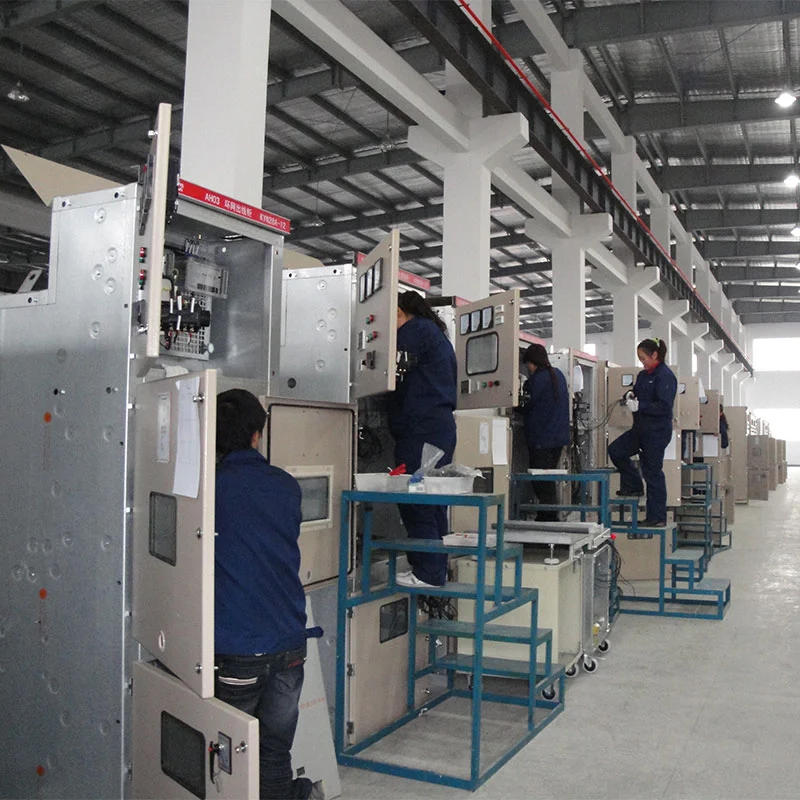

Az Usune több mint 14 éves tapasztalattal rendelkezik az elektromos berendezések területén, és tapasztalt K+F csapatot tart fenn képes a projekt-specifikus követelményeknek megfelelő berendezés-konfigurációk kidolgozására.
A minőségellenőrzés kiterjed az alkatrészekre, az összeszerelésre, az elektromos teljesítményre és a késztermékekre. A rutin tesztek le kell végezni, mielőtt a berendezés elhagyja a gyárat, hogy ellenőrizze a termék teljesítményét és biztosítsa, hogy a szállított kapcsolóberendezések megfelel az elfogadott műszaki követelményeknek.
A különböző projektek eltérő áramerősséget, szekrénykombinációt, védelmi elrendezést és vezérlést igényelhetnek funkciókat. Az Usene mérnöki kommunikációs és konfigurációs támogatást nyújt az ügyfelek egysoros diagramjai alapján és műszaki specifikációk.
Normál konfigurációk esetén az Usune körülbelül 15-20 napos gyártási időszakot tud biztosítani a megerősítést követően fizetés, a tényleges átfutási idővel a konfigurációtól és a rendelési mennyiségtől függően.
Az Usune termékteszt-jelentéseket és vonatkozó műszaki dokumentációt tart fenn az ügyfelek ellenőrzésének és projektjének támogatása érdekében jóváhagyási és beszállítói minősítési eljárások.
A berendezést a Cas-space Rocket Launch Project-hez hivatkozták, ahol középfeszültségű elektromos elosztó berendezésekre volt szükség a speciális repülési infrastruktúrához.
A rakétakilövő létesítmények kritikus elektromos terheléseket és támogató rendszereket tartalmaznak, amelyek megbízható teljesítményt igényelnek elosztási és vezérelt kapcsolási eljárások. Az ilyen típusú projekteknél a kapcsolóberendezés konfigurációját kell nem csak az elektromos kapacitást kell figyelembe venni, hanem az üzembiztonságot, a hibaleválasztást, a karbantartáshoz való hozzáférést és berendezések integrálása a teljes áramelosztó rendszerbe.
A kihúzható vákuummegszakító szerkezet és az ötbiztos mechanikus reteszelő rendszer megfelelő konfiguráció szabályozott kapcsolási és karbantartási műveletekhez. A rekeszes szekrényszerkezet tovább támogatja a megszakító, a gyűjtősín, a kábel és a vezérlőrészek szétválasztását.
A projektreferencia bemutatja az Usune középfeszültségű kapcsolóberendezés-technológiájának alkalmazhatóságát a szakterületen olyan infrastruktúra, ahol az elektromos elosztás megbízhatósága és üzembiztonsága fontos tervezés megfontolások.
A termék a középfeszültségű kapcsolóberendezésekre és a vonatkozó IEC és GB követelményekre való hivatkozással készült elektromos berendezések. Az Usune az ISO 9001 minőségirányítási rendszer, az ISO 14001 környezetvédelmi szabvány szerint működik Irányítási rendszer és ISO 45001 Munkahelyi egészség- és biztonságirányítási rendszer.
A termék CE tanúsítvánnyal is elérhető a megfelelő nemzetközi piacokon. Tesztjelentések és műszaki a dokumentáció a projekt és az ügyfél igényei szerint biztosítható.
A szabványos konfiguráció 3,6 kV-os, 7,2 kV-os és 12 kV-os alkalmazásokra vonatkozik. Egy adott projektnél a névleges feszültség ill a szigetelési paramétereket az elektromos rendszer követelményeinek megfelelően meg kell erősíteni.
A kihúzható kocsi lehetővé teszi a vákuum-megszakító mozgatását az üzemi és az elkülönített helyzetek között. Ezt kényelmesebbé teszi az ellenőrzést, tesztelést, cserét és karbantartást, mint a tartósan rögzített megszakító elrendezése.
Az ötbiztos rendszer egy mechanikus biztonsági retesz, amely megakadályozza a helytelen működési sorrendet. Ez segít megakadályozza a megszakító nem megfelelő működését, a kocsi terhelés alatti mozgását, a földelőkapcsoló hibás működését, az an földelt áramkör, és véletlen hozzáférés feszültség alatt álló terekhez.
Igen. A kapcsolóberendezések bejövő, kimenő, PT, mérő, busz szekcionáló vagy szigetelő szekrényként is elrendezhetők a projekt elektromos konfigurációjának megfelelően.
Igen. Az Usune támogatja az OEM-követelményeket, például az ügyféllogókat, a cégneveket és a projektspecifikus konfigurációkat, műszaki és gyártási visszaigazolástól függ.
A szabványos konfigurációk esetében a tipikus gyártási időszak a fizetés és a műszaki fizetés után körülbelül 15-20 nap megerősítést. A tényleges átfutási idő a termék konfigurációjától, mennyiségétől és a projekt követelményeitől függ.
Az USune minőségellenőrzést végez az alkatrészektől a végső összeszerelésig, és rutin teszteket végez a szállítás előtt. A releváns tesztjelentések az ügyfél és a projekt követelményei szerint elkészíthetők.
A normál jótállási időszak a szállítási dátumtól számított 12 hónap, a megállapodás szerinti értékesítési és műszaki feltételektől függően feltételeket.
Ha középfeszültségű Vcb panelt vásárol erőműhöz, alállomáshoz, ipari létesítményhez, bányászati projekthez, kereskedelmi épületben vagy speciális infrastrukturális projektben, az Usune konfigurációs támogatást tud nyújtani az Ön igényei alapján elektromos követelmények.
Küldje el az egysoros diagramot, a névleges feszültséget, a névleges áramot, a rövidzárlati szintet, a szekrény mennyiségét és a szükséges funkciókat az Usune-nak műszaki értékelés és árajánlat céljából.
