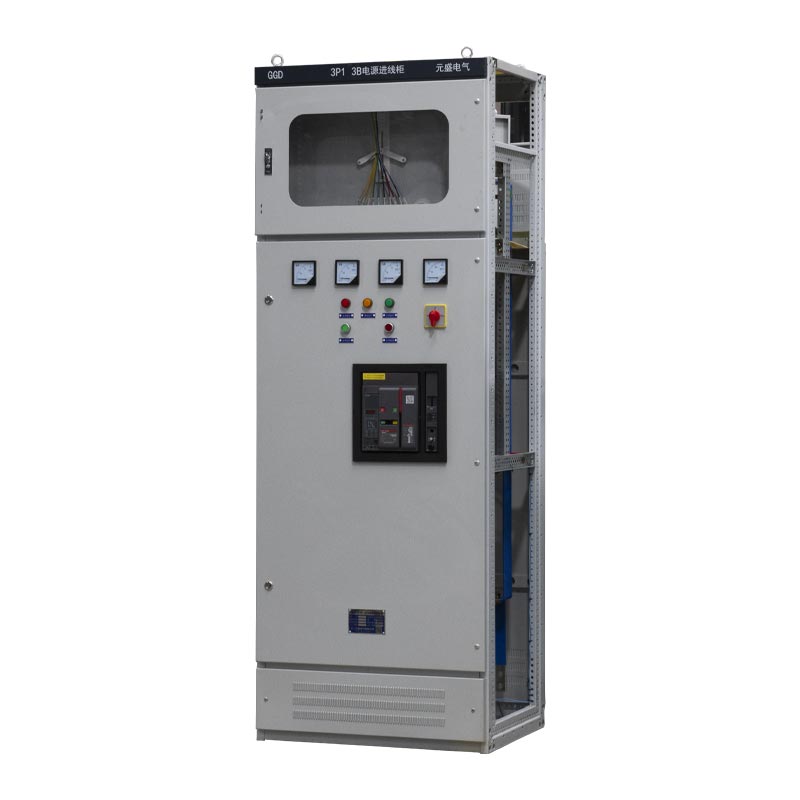

Alacsony feszültségű fix típusú kapcsolószekrény

Az Usune GGD alacsony feszültségű fix típusú kapcsolószekrényt kifejezetten AC 50 Hz-es áramelosztó rendszerekhez tervezték 380V névleges üzemi feszültséggel és 3150A névleges üzemi árammal. Alapvető vezérlőközpontként szolgál áramelosztási, világítási és elosztó berendezésekhez, stabilan és hatékonyan megvalósítva az áramelosztási funkciókat.

Az energiaszektorok, az energiafelhasználók és a tervezési egységek igényeire válaszul kifejlesztett termék fejlett technológia, és ideális frissítés a hagyományos kisfeszültségű kapcsolóberendezésekhez képest. Egy vezető kínai alaptermékeként gyártó, integrálja a megbízható teljesítményt, a biztonságos működést és a kényelmes karbantartást, így ez a preferált választás a globális felhasználók számára, akik megbízható kisfeszültségű áramelosztót keresnek. A termelés kihasználása fejlett kínai gyárak képességei, minősége garantált.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Alapvető műszaki paraméterek

1. Névleges frekvencia: 50 Hz
2. Névleges üzemi feszültség: 380V AC
3. Névleges üzemi áram: 3150A-ig
4. Alkalmazandó szabványok: IEC439, GB 7251, IEC60056 stb.
5. Védettség: IP30–IP54 (testreszabható)
6. Törési kapacitás: Magas, kiváló dinamikai és termikus stabilitás

Megfelelőség és minőségbiztosítás

1. Nemzetközi szabványok

A kisfeszültségű fix típusú kapcsolószekrény teljes mértékben megfelel az alapvető nemzetközi elektromos szabványoknak, biztosítva globális alkalmazhatóság és megbízhatóság. Ezek a szabványok a következők: IEC60056 (nagyfeszültségű váltakozó áramú megszakítók), IEC60099 (AC rés nélküli fémoxid túlfeszültség-levezetők), IEC60129 (AC leválasztó kapcsolók és földelő kapcsolók), IEC60185 (Áramtranszformátorok), IEC60186 (Feszültségtranszformátorok) és IEC60298 (1kV–50kV AC fémmel zárt kapcsolóberendezések).

2. Nemzeti és iparági szabványok

A kapcsolóberendezés megfelel a szigorú kínai nemzeti és ipari szabványoknak, többek között: GB/T7251.12-2013 (kisfeszültségű kapcsoló- és vezérlőegységek, GB1207 (feszültségváltók), GB1208 (áramváltók), GB50150-2006 "Az elektromos berendezésekben használt elektromos berendezések átvételi vizsgálatának szabványa" és a DL/T 5004-2004 "Műszaki Az energiamérnöki egyenáramú rendszerek tervezésének specifikációja".

3. Szigorú tesztelés és ellenőrzés

- Szemrevételezés: A szekrény stílusának átfogó szemrevételezéses és méretbeli ellenőrzése történik, méretek, szerkezeti kialakítás, valamint a kiválasztás, az elrendezés, a vezetékezés, a szerelési folyamat és a felületbevonat a belső alkatrészek műszaki követelményeinek való megfelelés biztosítása érdekében, és nyilvántartást vezetnek.

- Gyári tesztelés: Minden kapcsolóberendezés gyári vizsgálaton és ellenőrzésen esik át az aktuális nemzeti és a gyár elhagyása előtt betartja az ipari szabványokat, és hiteles vizsgálati jegyzőkönyveket biztosítanak annak biztosítására, hogy a termék szállítás előtt megfelel a szabványoknak.

Működési környezeti követelmények

1. Környezeti hőmérséklet: -5 ℃ és +40 ℃ között, 24 órás átlaghőmérséklet ≤ +35 ℃
2. Magasság: ≤ 2000 m (beltéri telepítés)
3. Relatív páratartalom: ≤ 50% +40 ℃-on, alacsony hőmérsékleten lazítható (pl. ≤ 90% +20 ℃-on), figyelembe véve páralecsapódás a hőmérséklet változása miatt.
4. Beépítési szög: Szög függőleges síkkal ≤ 5°
5. Környezeti követelmények: Erős vibrációtól, ütéstől és korrozív anyagoktól mentes; speciális követelmények a gyártóval egyeztethető.

Alapvető teljesítményelőnyök

1. Nagy megszakítási kapacitás és erős stabilitás

Robusztus szerkezet, képes ellenállni a nagy rövidzárlati áramoknak, és stabil működés extrém körülmények között is elektromos állapotok.

2. Rugalmas konfiguráció

A moduláris elektromos megoldások sokféle kombinációt támogatnak, többféle sorozat is elérhető, különbözőre illeszthető alkalmazási forgatókönyvek.

3. Praktikus és tartós

Újszerű szerkezet, magas védelmi szint, porálló, nedvességálló és ütésálló, meghosszabbítva az élettartamot.

4. Biztonságos és könnyen karbantartható

Áttekinthető elrendezés, könnyen hozzáférhető alkatrészek, kényelmes kezelés, az állásidő csökkentése és a karbantartás egyszerűsítése. 5. Széleskörű alkalmazhatóság: Széles körben alkalmazható erőművekben, alállomásokban, gyárakban, kereskedelmi épületekben és infrastrukturális projektek.

Valós alkalmazási esetek

1. eset: Energiaelosztási projekt egy nagy szénbánya számára

1. A projekt háttere: Egy nagy szénbányászati csoportnak megbízható kisfeszültségű áramelosztó rendszerre volt szüksége földalatti bányászati berendezések és felszíni létesítmények, amelyek olyan zord környezetekkel szembesülnek, mint a por, páratartalom és rezgés.
2. Megoldás: Az Usune által szállított 36 db GGD sorozatú alacsony feszültségű, rögzített típusú kapcsolószekrény, IP54-gyel védelem és rezgésálló telepítés.
3. Alkalmazási eredmények: Stabil működés több mint 5 évig, jelentősebb elektromos meghibásodások nélkül; karbantartási gyakoriság 30%-kal csökkent a régebbi berendezésekhez képest; nincs elektromos biztonsági baleset, javul a bányászat hatékonysága.

2. eset: Városi alállomás-fejlesztési projekt

1. A projekt háttere: Az elöregedő áramelosztó rendszerének korszerűsítéséhez szükséges önkormányzati alállomás, amely szükséges megnövekedett áramellátási kapacitás és megbízhatóság a lakosság és a vállalkozások villamosenergia-szükségletének kielégítésére.
2. Megoldás: Usune GGD kapcsolóberendezést használtunk, 3150 A névleges árammal, integrálva az intelligens felügyeleti és védelmi funkciók.
3. Alkalmazási hatások: Az áramelosztási kapacitás 40%-kal nőtt, kielégítve a csúcsteljesítmény-igényt; hibareakció ideje 60%-kal csökkentve, csökken az áramkimaradás időtartama; megfelel a State Grid szabványoknak, és kiváló elfogadása.

Műszaki előírások

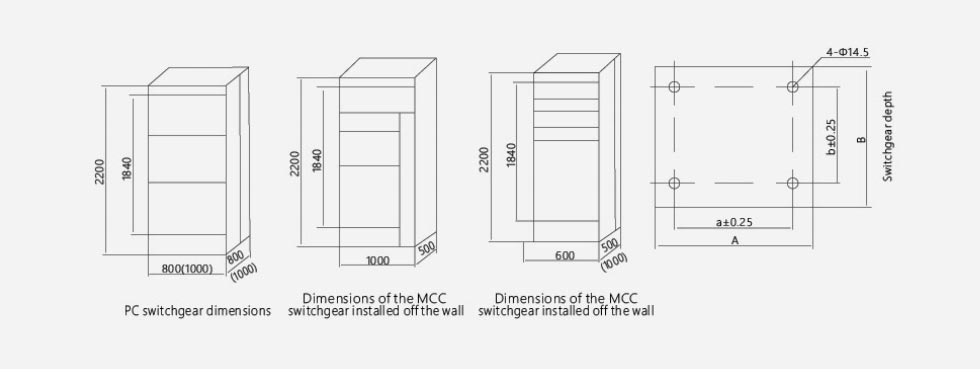

A termék külső mérete

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Mi az Usune GGD alacsony feszültségű fix típusú kapcsolószekrény védelmi besorolása, és hogyan van adaptálva különböző környezetekhez?

V: A szabványos védettség IP30, IP54-ig testreszabható. A magasabb védelmi fokozatok (pl. IP54) a por és nedvességálló, alkalmas bányákba, gyárakba és párás környezetbe; korrozív környezethez, korróziógátló bevonatok és speciális anyagok állnak rendelkezésre az egyedi igények kielégítésére.

2. kérdés: Mennyi a termék élettartama, és milyen rutin karbantartás szükséges?

V: A normál élettartam 15-20 év. A rendszeres karbantartás a következőket tartalmazza: negyedéves portisztítás, rögzítőelemek ellenőrzése és az alkatrész működési állapota; éves átfogó szigetelési ellenállás-vizsgálat és védelmi funkció kalibrálás. A megfelelő karbantartás meghosszabbíthatja az élettartamot és stabil működést biztosít.

3. kérdés: Tud-e az Usune testreszabott megoldásokat kínálni speciális feszültségekhez/áramokhoz vagy szerkezetekhez?

V: Igen. Professzionális gyártóként teljes körű testreszabási szolgáltatásokat kínálunk: névleges feszültség beállítása (220V/400V) és áramerősség (3150A-ig), a méretek, az alkatrészek elrendezésének és a funkcióinak módosítása; mérnöki csapatunk fog dolgozni szorosan együttműködve olyan testreszabott megoldásokat tervez, amelyek megfelelnek az IEC/GB szabványoknak.
