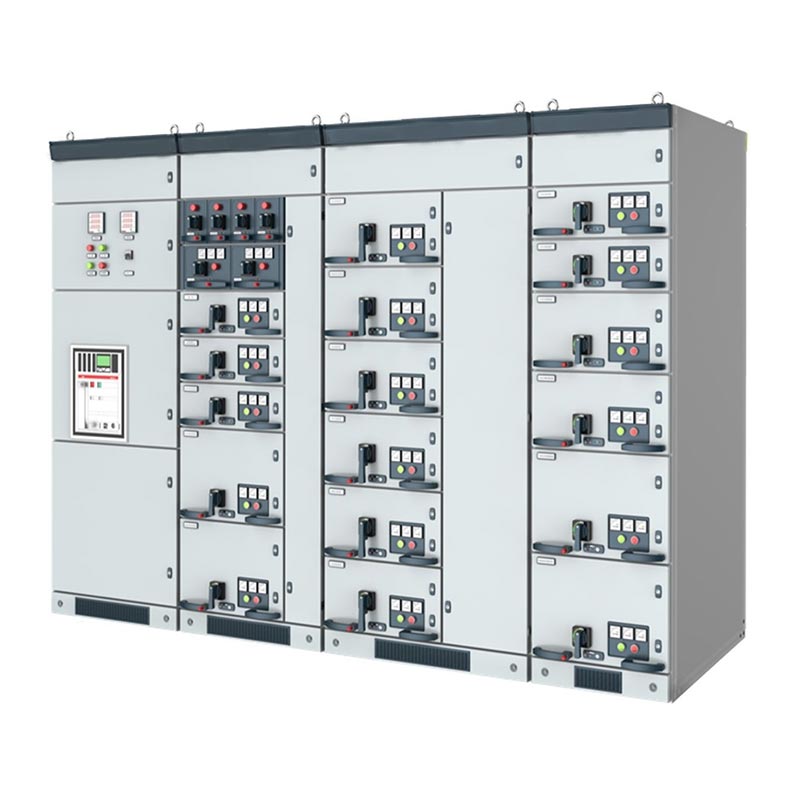

Mns kisfeszültségű kapcsolóberendezés

Az Usune MNS kisfeszültségű kapcsolóberendezés gyárilag összeszerelt (FBA) szabványos moduláris felépítést alkalmaz, és főként áramelosztás, átalakítás és vezérlés AC 50/60Hz, 660V és az alatti áramellátási rendszerekben. A termék szigorúan megfelel a GB 7251.1, JB/T 9961 és IEC439-1 szabványokkal, valamint ISO irányítási rendszer tanúsítvánnyal rendelkezik, amely magában foglalja a nagy megbízhatóságot, üzembiztonság és könnyű karbantartás.

Kisfeszültségű kapcsolóberendezés

Középfeszültségű kapcsolóberendezés

Alkalmazható forgatókönyvek

1. Villamosenergia-ágazat: Erőművek, alállomások
2. Ipari ágazat: Petrolkémiai, kohászati ​​acélhengerlés, könnyűipar és textilipar, bányászati ​​vállalkozások
3. Építés és infrastruktúra: lakóközösségek, sokemeletes épületek, közlekedési infrastruktúra
4. Speciális forgatókönyvek: Offshore olajfúró platformok, atomerőművek (külön műszaki megállapodás)

Környezeti feltételek

1. Környezeti hőmérséklet: -5 ℃～+40 ℃, 24 órás átlaghőmérséklet nem haladja meg a +35 ℃
2. Páratartalom: +40 ℃-on a relatív páratartalom nem haladja meg az 50%-ot; alacsonyabb hőmérsékleten magasabb páratartalom megengedett (pl. 90% 20 ℃-on), de figyelembe kell venni a páralecsapódást.
3. Telepítési magasság: legfeljebb 2000 m
4. Szállítási és tárolási hőmérséklet: -25℃～+55℃, rövid ideig (≤24h) +70℃-ot is kibír
5. A személyre szabás egyeztethető a gyártóval, ha a speciális üzemeltetési feltételek nem teljesíthetők.

Műszaki paraméterek és szerkezeti típusok

1. Elosztóközpont szekrény (PC)

Kompatibilis az Emax, MT, 3WN, AH, ME 1-gyel. Sorozatos megszakítók: Áramvételre, elosztásra és védelmet.

2. Motorvezérlő központ szekrény (MCC)

A nagy és kis fiókos egységekből álló minden áramkör főkapcsolója nagy megszakítóképességű öntött tokot használ. megszakító vagy biztosítékos terheléskapcsoló a központi motorvezérléshez.

3. Automatikus teljesítménytényező kompenzációs szekrény

Kézi, automatikus és távoli teljesítménytényező kompenzáló eszközökkel felszerelve az intelligens meddőteljesítmény elérése érdekében beállítás.

Gyakorlati alkalmazási eset

Esettanulmány: Egy nagy acélhengermű korszerűsítési projektje Észak-Kínában

Ez az acélgyár az Usune MNS kisfeszültségű kapcsolóberendezést választotta a fő áramelosztó és hengermű motorvezérlése, összesen 58 MCC szekrény és 12 kompenzációs szekrény konfigurálásával.

A berendezés stabilan ellenáll a nagy teljesítményű motorok gyakori indítási-leállítási és ütközési terheléseinek. A fiók típusú szerkezete hatékonyabbá teszi a karbantartást és a kapacitásbővítést. Hosszú évek óta stabilan működik, hatékonyan biztosítja a folyamatos termelést és jelentősen csökkenti az állásidős karbantartási költségeket.

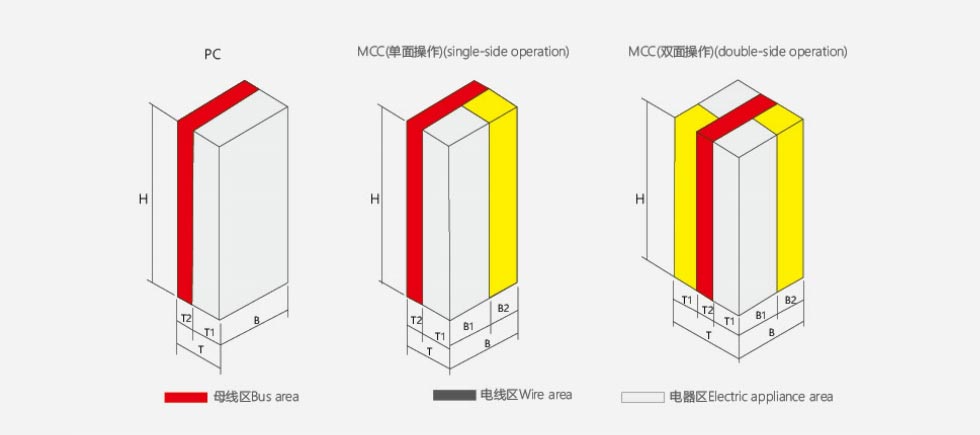

A termék külső mérete

Áramelosztó központ (PC) szekrény

B Motorvezérlő központ (MCC) szekrény

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

GYIK

1. kérdés: Melyek az MNS kisfeszültségű kapcsolóberendezés előnyei a hagyományos rögzített szekrényekhez képest?

V: Az MNS kihúzható moduláris felépítésű, ami nagyobb áramkörsűrűséget és kisebb belső teret eredményez. a kabinet. A hibás egységek egyenként eltávolíthatók és kicserélhetők teljes áramszünet nélkül. Ez kínálja nagyobb skálázhatóság és jobb biztonsági szigetelés, így alkalmasabb a modern ipari és épületek energiaellátására elosztása.

2. kérdés: Használható ez a termék tengeri vagy magas páratartalmú környezetben?

V: Igen. Közvetlenül használható normál környezetben. Speciális forgatókönyvekhez, mint például a tengeri platformok és az atomenergia erőművek, az Usune testreszabott megoldásokat tud nyújtani a korrózióállóság, a nedvességállóság és a sópermet terén védelmet, és írjon alá speciális műszaki megállapodásokat.

3. kérdés: Melyek a termék végrehajtási szabványai?

V: A termék megfelel a GB 7251.1, JB/T 9961 és IEC439-1 nemzetközi szabványoknak. Tervezés és gyártás kövesse az ISO irányítási rendszer követelményeit.

Összegzés

Az Usune MNS kisfeszültségű kapcsolóberendezés szabványos szerkezettel, stabil teljesítménnyel és egyszerű karbantartással rendelkezik, Alkalmas energiaelosztási igényekre különböző területeken, mint például az ipar, az energiaellátás és az építőipar. Tőkeáttétel Kína teljes ipari lánca és professzionális gyártási képességei, az Usune, mint megbízható gyártó és szállító, biztonságos és hatékony kisfeszültségű áramelosztási megoldásokat kínál a felhasználóknak világszerte.
