Az ipari villamosenergia-rendszerek folyamatos fejlesztésével az erőművek és az elektromos létesítmények biztonságosabb és megbízhatóbb megoldásokat igényelnek a berendezések karbantartása során az áramelválasztáshoz.Nagyfeszültségű leválasztó kapcsolókalapvető szerepet játszanak az elektromos biztonság biztosításában azáltal, hogy megbízható szigetelést biztosítanak és javítják a karbantartási hatékonyságot.

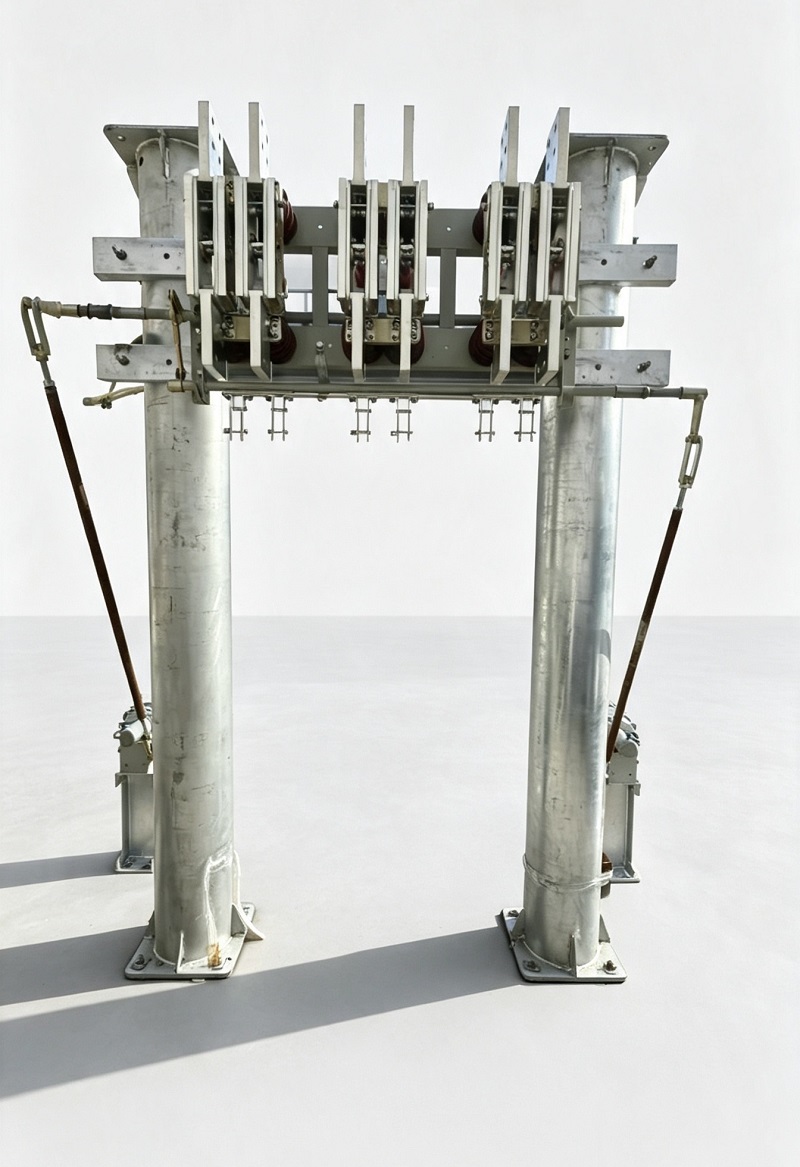

A GN22-6 sorozatú beltéri nagyfeszültségű leválasztó kapcsoló egy új generációs nagyfeszültségű elektromos eszköz, amelyet középfeszültségű villamosenergia-rendszerekhez fejlesztettek ki. A fejlett mechanikus átviteli technológia, az optimalizált érintkezőszerkezetek és a nagy szilárdságú vezető alkatrészek integrálásával a GN22-6 sorozat megbízható szigetelési teljesítményt nyújt nagy erőművek és ipari elektromos alkalmazások számára.
A GN22-6 beltéri nagyfeszültségű leválasztó kapcsolót főként nagy erőművekben és elektromos rendszerekben használják a tápegységek leválasztására a berendezések ellenőrzése és karbantartása során. A termék három független egypólusú egységként vagy integrált hárompólusú egységként konfigurálható, rugalmas telepítési lehetőségeket biztosítva a különböző villamosenergia-rendszeri követelményekhez.
A leválasztó kapcsoló és a hozzá illő működési mechanizmus megfelel a GB 1985 (VáltóáramNagyfeszültségű leválasztó kapcsolókés földelőkapcsolók), biztosítva a megbízható teljesítményt és a nagyfeszültségű elektromos berendezésekre vonatkozó szabványokkal való kompatibilitást.
| Tétel | Műszaki követelmény |
|---|---|
| Magasság | ≤1000 m |
| Környezeti hőmérséklet | -25 ℃ ~ +40 ℃ |
| Relatív páratartalom | ≤90% (+25 ℃-on) |
| Telepítési környezet | Nincsenek erősen maró gázok, sóköd, por, robbanásveszélyes vagy eróziós anyagok |
| Vibrációs állapot | Nincs gyakori erős vibráció |
A GN22-6 sorozat hárompólusú késpenge szerkezettel rendelkezik. Az egyes pólusok vezetőképes alkatrészei oszlopszigetelőkkel vagy perselyszigetelőkkel vannak rögzítve az alapkeretre, biztosítva a stabil mechanikai támasztást és az elektromos szigetelési teljesítményt.
A kapcsolólapátok vastagított rézlemezekből készülnek precíziós megmunkálási technológiával, javítva a vezetőképes alkatrészek felületi minőségét és elektromos vezetőképességét. Az optimalizált érintkezőstruktúra megbízható csatlakozási teljesítményt és öntisztító képességet kínál működés közben, csökkentve az érintkezési ellenállást és javítva a szolgáltatás stabilitását.

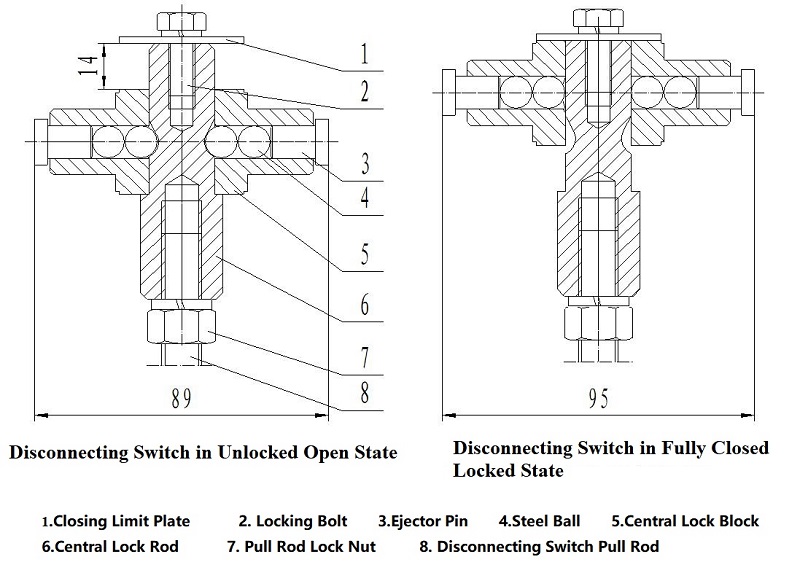

A hagyományos leválasztó kapcsoló mechanizmusoktól eltérően a GN22-6 sorozat egy speciálisan kialakított kétlépcsős záró- és reteszelő mechanizmust alkalmaz, hogy megoldja a nagy érintkezési nyomás és a működési nyomaték közötti közös kihívást.
A főtengely első 80°-os elforgatásakor a kapcsolólapát a teljesen nyitott helyzetből az előzetesen zárt helyzetbe mozog.
A következő 10°-os elforgatás során a reteszelőblokk-mechanizmus meghajtja a központi zár rudat, az acélgolyókat és a kilökőcsapokat. A mágneses zárlemezek egy karszerkezeten keresztül erősítik fel az erőt, körülbelül 5,5-szeresére növelve a tolóerőt, és erős érintkezési nyomást hoznak létre a kapcsolólapon.
Ez az innovatív szerkezet a következőket nyújtja:
A GN22-6 sorozat különféle névleges áramigényeket támogat, így alkalmas nagyáramú áramelosztási és karbantartási leválasztási alkalmazásokhoz.
| Modell | Névleges feszültség (kV) | Maximális üzemi feszültség (kV) | 1 perces teljesítmény-frekvencia-ellenállási feszültség (kV) | Névleges áram (A) | Dinamikus stabilitási áram (kA) | 3 s hőstabilitási áram (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Megjegyzések: A GN22-10 laposra szerelt típust jelöl; C az átmenő fal típusát jelenti; A D a földelés típusát jelöli.
A GN22-6 leválasztó kapcsoló támogatja a vízszintes, függőleges és ferde beépítési módokat, lehetővé téve a különböző elektromos rendszerekbe való rugalmas integrációt.
A kompatibilis működési mechanizmusok a következők:
| Névleges áram | Maximális üzemi nyomaték |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
A stabil teljesítmény megőrzése érdekében az üzembe helyezés után rendszeres ellenőrzést és karbantartást kell végezni. A javasolt karbantartási eljárások a következők:
| Összetevő | Ajánlott anyag |
|---|---|
| Mozgó alkatrészek | ZG-1 kenőzsír |
| Érintkezési felületvédelem | SYB1607 Ipari petrolátum |
Ahogy az elektromos rendszerek folyamatosan fejlődnek a nagyobb kapacitás és a nagyobb megbízhatóság felé, a fejlett leválasztó kapcsoló technológia egyre fontosabbá vált az energiabiztonság és a berendezések karbantartása szempontjából.
A nagyáramú képességgel, az optimalizált érintkezőszerkezetekkel és a megbízható mechanikai kialakítással a GN22-6 beltéri nagyfeszültségű leválasztókapcsoló megbízható leválasztási megoldást nyújt erőművek, alállomások és ipari elektromos rendszerek számára.
Az üzembiztonság és a berendezések megbízhatóságának javításával a GN22-6 sorozat támogatja a középfeszültségű villamosenergia-infrastruktúra korszerűsítését és stabil fejlesztését.
