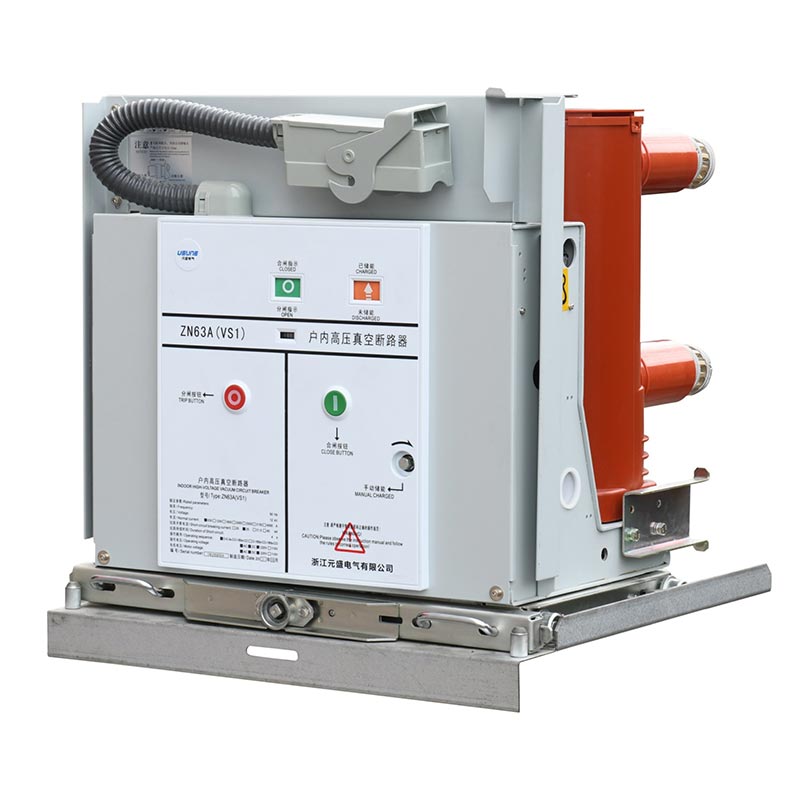

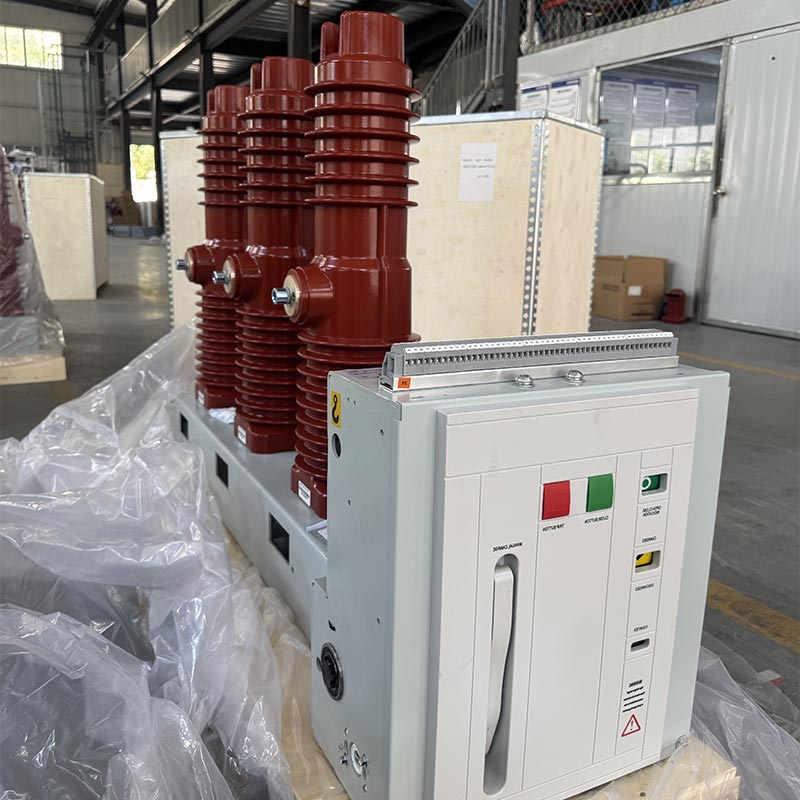

Beltéri nagyfeszültségű vákuum megszakító

Az Usune VS1(ZN63)-12 sorozatú beltéri nagyfeszültségű vákuum megszakító egy központi elektromos védelem és vezérlés készülék 12kV-os áramrendszerekhez. A rugós működésű mechanizmus és a megszakító test integrált kialakítása csökkenti a közbenső átviteli kapcsolatokat, csökkenti az energiafogyasztást és a zajt, valamint javítja a termék működését megbízhatóság. A főáramkör integrált megszilárdult pólusokat használ, ami a megszakító miniatürizálását biztosítja, javítja a környezeti alkalmazkodóképességet és az élettartamot, és a legtöbb esetben lehetővé teszi a karbantartásmentes működést.

A termék előnyei

1. Nagy megbízhatóság

A vákuummegszakító hosszirányban egy APG epoxigyantával készült cső alakú szigetelőhengerbe van beépítve, kiváló kúszásállóságot biztosít, és hatékonyan megakadályozza a por felhalmozódását és a külső interferenciát. Ez nedves és erősen szennyezett környezetben is stabilan működik.

2. Rugalmas konfiguráció

Kialakítható fix beépítési egységként vagy fiókos egységet képező, dedikált működtetővel. Ez tökéletesen illeszkedik a KYN28A-12 (GZS) típusú középre szerelhető fiókos kapcsolóberendezéshez. A fix típus is használható az XGN sorozatú fix kapcsolóberendezés.

3. Alkalmazható a gyakori működéshez

A vákuum-megszakítás egyedülálló előnyeit kihasználva különösen alkalmas olyan forgatókönyvekre, amelyekre szükség van gyakori működés névleges üzemi árammal és a rövidzárlati áram ismételt megszakítása, ami erős praktikum.

4. Szabványnak való megfelelés

Szigorúan betartja a GB/T1984-2014 „Nagyfeszültségű megszakítók”, JB3855-1996 „3,6–40,5 kV beltéri nagyfeszültségű Vákuum-megszakítók", DL/T403-2000 "12~40,5kV Vákuummegszakítók Rendelési Műszaki Feltételei", és IEC62271-100:2008 szabványok, amelyek biztosítják a hiteles minőségbiztosítást.

Műszaki paraméterek

Szerkezet és funkció

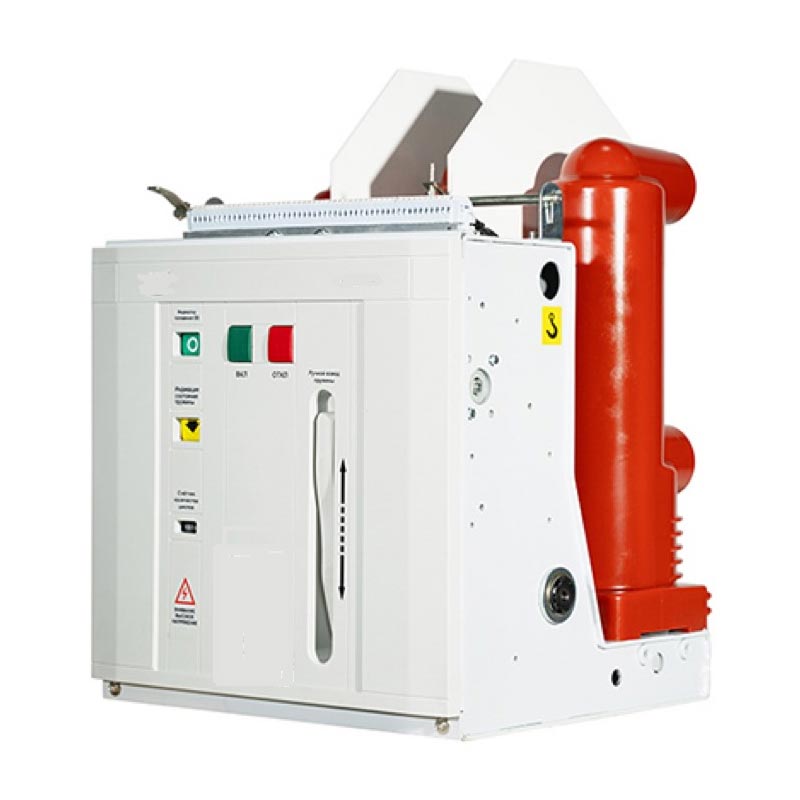

1.Általános szerkezet

Az Usune VS1(ZN63)-12 beltéri nagyfeszültségű vákuum-megszakító integrált szerkezettel rendelkezik a működéssel elöl és hátul elhelyezett mechanizmus és ívoltó kamra. A fő áramkör háromfázisú padlóra szerelt szerkezet. Ez az egyedi kialakítás jelentősen csökkenti a por felhalmozódását az ívoltó kamrán felületre, megakadályozva, hogy a vákuumívoltó kamrát külső tényezők befolyásolják. Még nedves és erősen szennyezett környezetben, kiválóan ellenáll a feszültségnek és a nagy ellenállásnak, felülmúlva a hasonló teljesítményt termékek.

2. A működési mechanizmus felépítése

A működtető mechanizmus egy síkrugóval működtetett szerkezet, kézi és elektromos energiatárolóval is funkciókat. A működtető motor az ívoltó kamra előtti szekrényben található. A kabinet az Öt szerelőtérre osztva négy közbenső válaszfallal, amelyek mindegyike tartalmazza az energiatárolót, az átvitelt, kioldás, és a működési mechanizmus pufferelemei. Az ívoltó kamra integrált kialakítása és a működtető mechanizmus biztosítja a magas fokú illeszkedést a működési mechanizmus teljesítménye és a Az ívoltó kamra nyitási és zárási követelményei, redundáns alkatrészek csökkentése, energiacsökkentés fogyasztás és zaj, valamint a megszakító működési megbízhatóságának javítása.

Működési környezet

1. Környezeti hőmérséklet: maximum +40 ℃, minimum -15 ℃
2. Környezeti páratartalom: Napi átlagos relatív páratartalom ≤95%; Havi átlagos relatív páratartalom ≤90%; Napi átlag vízgőznyomás ≤22×10⁻3 MPa; Havi átlagos vízgőznyomás ≤1,8×10⁻³MPa
3. Magasság: legfeljebb 1000 m
4. Szeizmikus intenzitás: nem haladja meg a 8 fokot
5. Légköri környezet: Nincs jelentős por, füst, maró vagy gyúlékony gázok, gőzök vagy sópermet szennyezés a környező levegőben.

Megjegyzés: Ha a fenti normál üzemi környezeti feltételeket túllépi, forduljon gyártónkhoz előre a termék testreszabásához a tényleges munkakörülményeknek megfelelően.

Telepítés és üzembe helyezés

1. Ellenőrizze, hogy a megszakító nem sérült-e szállítás és tárolás közben. Ha bármilyen sérülést talál, hagyja abba a használatát azonnal forduljon beszállítónkhoz az értékesítés utáni támogatásért.
2. Távolítsa el a szennyeződéseket (különösen a szigetelő felületről). A szállítás vagy tárolás során keletkező szennyeződés befolyásolhatja a termék szigetelési teljesítményét, és akár biztonsági kockázatot is okozhat.
3. Működtesse kézzel a megszakítót az előírásoknak megfelelően az energia tárolására, zárja és nyitja, figyelve, hogy az energiatárolási állapot és a nyitott/zárt helyzetjelzők normálisak.
4. Működtesse a megszakítót az üzemi tápegység használatával az energia tárolására, zárja és nyitja, figyelve, hogy az energiatárolási állapot és a nyitott/zárt helyzetjelzők normálisak.
5. A kézikocsi típusú megszakító működése: Helyezze be a tolókart a tolólyukba, fordítsa el az óramutató járásával megegyező irányban előre, és az óramutató járásával ellentétes irányban a visszahúzáshoz, 300±3 mm teljes előlökettel; nyitott helyzetben, simán mozgassa munka- vagy teszthelyzetbe, közepes sebességgel 30-szor elforgatva a fogantyút, amíg kattanó hangot nem hall, jelzi, hogy a megfelelő helyzetben van (ne alkalmazzon túlzott erőt, hogy elkerülje a tolómechanizmus károsodását), és ezzel egyidejűleg a megfelelő helyzetjelző áramkör is csatlakoztatásra kerül.

Megjegyzés: Ha egy záró reteszelő berendezést választ, akkor a reteszelő áramkör tápellátását csatlakoztatni kell az áramkör lezárása előtt oldja fel.

Valós alkalmazási eset

Esettanulmány: Városi kereskedelmi komplex energiaelosztási projekt

150 000 ㎡ kereskedelmi komplexum (bevásárlóközpont, irodaház és szálloda integrálása) a központi üzleti negyedben a kínai Hangzhou-ban nagyfeszültségű megszakítókra volt szükség, amelyek stabil teljesítményűek, és gyakoriak működését és nagy biztonságát a teljes áramellátás folyamatosságának biztosítása érdekében. A különféle lehetőségek összehasonlítása után a az ügyfél az Usune VS1-12/630-25 kézikocsi típusú beltéri nagyfeszültségű vákuum-megszakítót választotta, amely 20 egységet telepít a komplexum nagy- és kisfeszültségű áramelosztó rendszerének rövidzárlatvédelmének és terhelésszabályozásának kezelésére. Az üzembe helyezés óta stabilan, hiba nélkül működik, a hibaleválasztási idő 0,3 másodpercre csökkent, hatékonyan biztosítja az elektromos berendezések normál működését, és nagy dicséretet kap az ügyféltől.

GYIK

1. kérdés: Mi a teendő, ha a beltéri nagyfeszültségű vákuum-megszakítót a normál tartományon kívüli környezetben használják?

A1: Ha a tényleges működési környezet meghaladja a normál körülményeket (például 1000 m feletti magasság, környezeti hőmérséklet -15 ℃ alatt vagy +40 ℃ felett, stb.), előzetesen konzultálni kell a gyártóval. Üzemünk megteszi a termékek testreszabása a tényleges környezeti paraméterek alapján, például a szigetelési teljesítmény javítása és az optimalizálás tömítő szerkezetek, hogy biztosítsák a stabil működést a célkörnyezetben.

2. kérdés: Hogyan kell karbantartani az Usune VS1-12 sorozatú megszakítókat élettartamuk meghosszabbítása érdekében?

A2: A termék integrált megszilárdított oszlopot és integrált szerkezetet alkalmaz, így karbantartásmentes működést biztosít normál használat mellett. Csak a megszakító felületének (különösen a szigetelés) tisztaságának időszakos ellenőrzése felület), por és szennyeződés eltávolítása, valamint a nyitott/zárt helyzetjelzők és az energiatárolás állapotának megfigyelése szükségesek. Ha bármilyen rendellenességet észlel, haladéktalanul hagyja abba a termék használatát, és forduljon a szállítóhoz professzionális értékesítés utáni karbantartás a további károk elkerülése érdekében.

3. kérdés: Az Usune VS1-12 sorozatú megszakítói kompatibilisek más márkájú kapcsolóberendezésekkel?

A3: Igen. A termék a nemzeti és nemzetközi szabványok szerint készült, és tökéletesen kompatibilis KYN28A-12 (GZS) típusú középre szerelhető fiókos kapcsolóberendezések és XGN sorozatú fix kapcsolóberendezések. Továbbá a mi A gyártó beállíthatja a termék méreteit és interfészeit az adott kapcsolóberendezés-modellnek megfelelően ügyfelet a kompatibilitás biztosítása érdekében. Vásárlás előtt kérjük, adja meg beszállítónknak a kapcsolóberendezés paramétereit professzionális párosítási tanácsadás.
