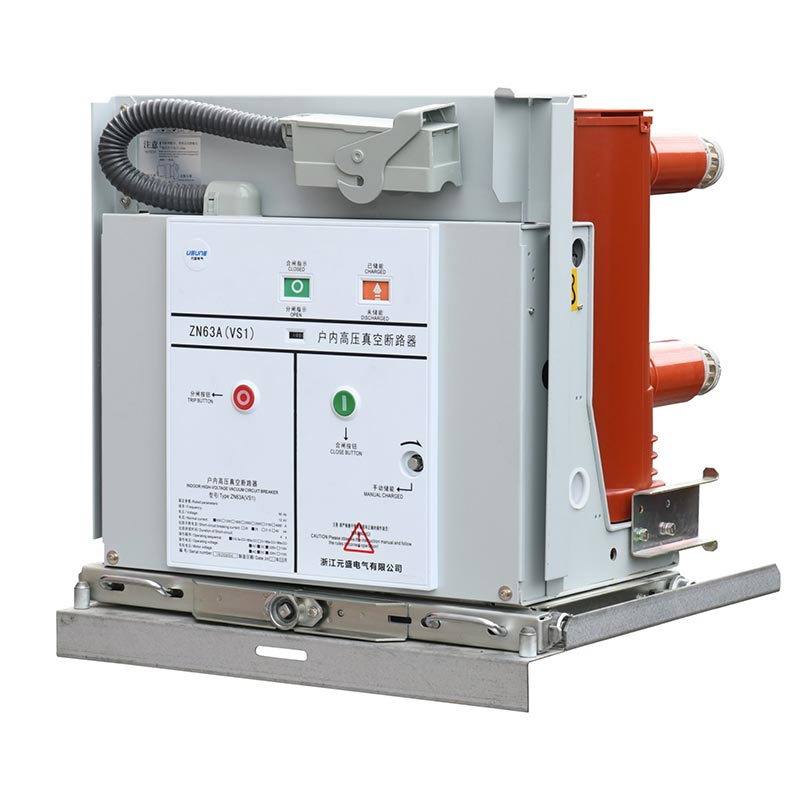

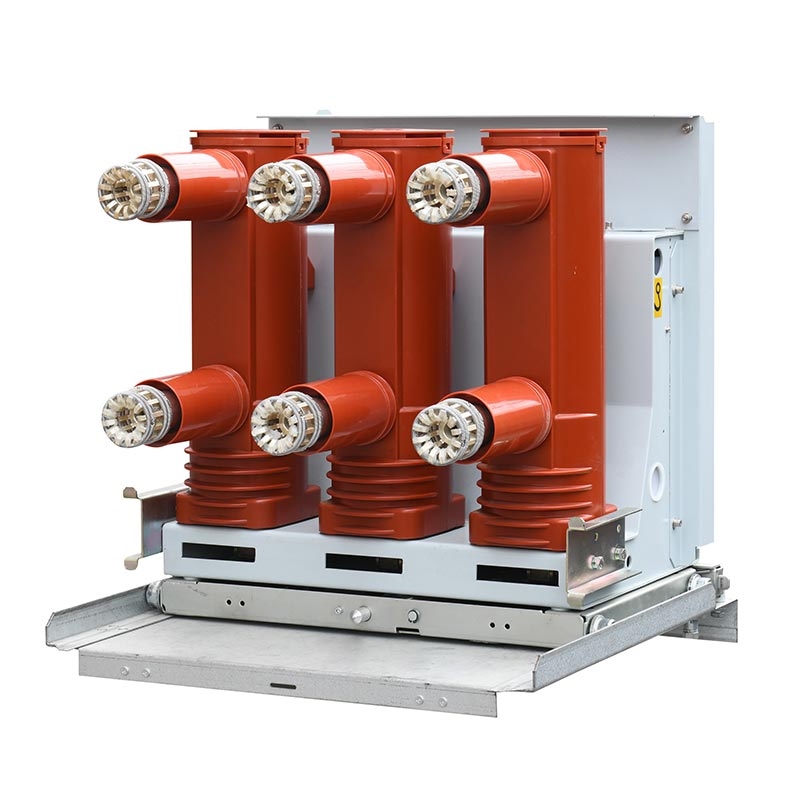

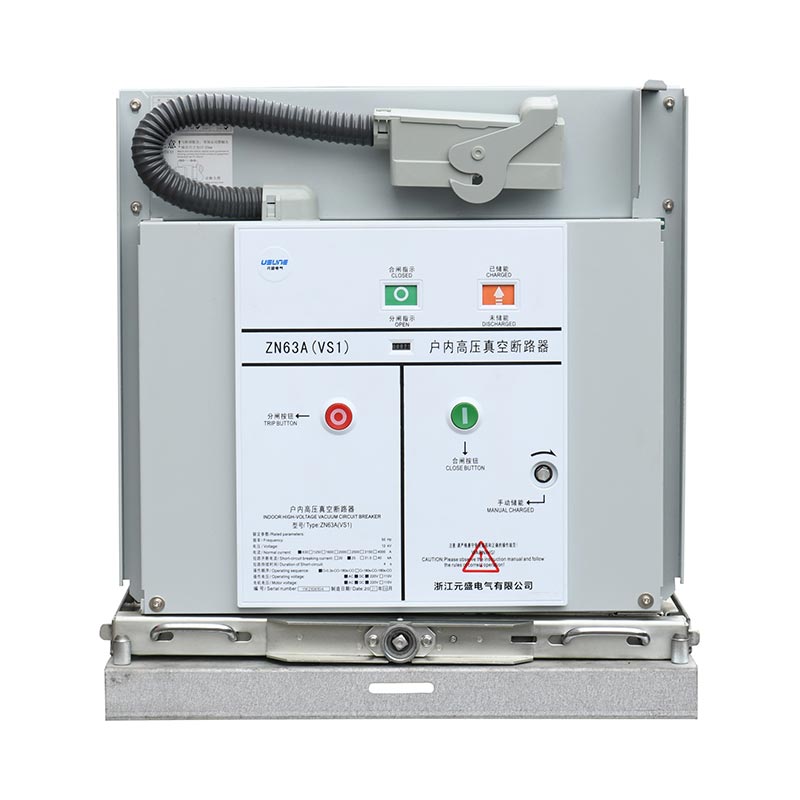

24kv vákuum megszakító

A 24 kV-os vákuum-megszakító integrált elrendezéssel rendelkezik, támogatja a kézi és az elektromos energiatárolást is. könnyen kezelhető. A fő áramkör nem igényel további karbantartást. A vákuummegszakító APG segítségével van tokozva technológia, amely védelmet nyújt a szennyeződés és a kúszás ellen, meghosszabbítja élettartamát és csökkenti a karbantartást költségeket. Egy átfogó, helytelen működés elleni reteszelő mechanizmust tartalmaz, amely biztosítja a felszerelést és a személyzetet biztonság. Az ívoltó kamra stabil vákuumot tart fenn, nyitás ≤50ms és zárás ≤100ms, így gyors választ. Különféle másodlagos vezérlőfeszültségekkel kompatibilis, hogy megfeleljen a különböző tápellátási követelményeknek.

A 24kV-os vákuum-megszakító álló és kézi működtetésű kivitelben kapható, különféle kapcsolóberendezésekkel kompatibilis. A névleges áram 630 A és 4000 A között van, a rövidzárlati megszakító áram pedig 20 kA és 50 kA között van. Rugalmas kiválasztás alapú a felhasználói igények alapján lehetővé teszi a gyakori működési forgatókönyvekhez való alkalmazkodást. Professzionális gyártóként az Usune kihasználja kiforrott gyártási folyamatok, szigorú minőség-ellenőrzés és átfogó műszaki támogatás a nagy teljesítmény érdekében vákuum megszakítók a globális felhasználók számára. Ezenkívül a tapasztalt beszállítói erőforrások felhasználásával az Usene eléri hatékony ellátási lánc együttműködés, biztosítva az időben történő termékszállítást és a stabil minőséget.

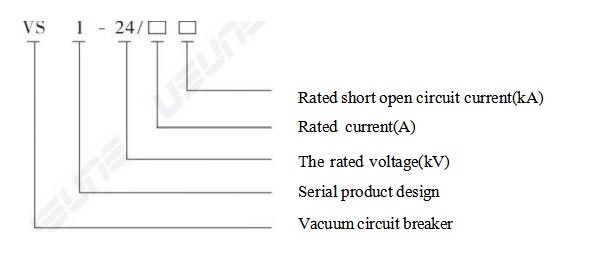

Jelentésmodellek

Alapvető műszaki paraméterek

1.Alapvető elektromos paraméterek

2. Főbb szerkezeti paraméterek

- Érintkezési távolság: 13±1mm;
- Túlfutás: 3,5±0,5 mm;
- Átlagos nyitási sebesség: 0,9-1,2m/s;
- Átlagos zárási sebesség: 0,5-0,8m/s;
- Mozgó és álló érintkezők megengedett kopási vastagsága: ≤3mm;
- A fő áramkör ellenállása: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), stabil vezetőképességet biztosítva.

3. Környezeti alkalmazkodóképességi paraméterek

Működési hőmérséklet: -15℃~+40℃; Napi relatív páratartalom ≤95%, havi relatív páratartalom ≤90%; Magasság ≤1000 m (testreszabható speciális magasságokhoz); Szeizmikus intenzitás ≤8 fok; Csepegő víztől mentes helyekre alkalmas, gyúlékony és robbanásveszélyes anyagok, korrozív gázok és erős rezgések; legtöbb részének éghajlatához alkalmazkodó Kína.

Alkalmazható forgatókönyvek

A kiváló teljesítményű Usune 24kV-os vákuum-megszakítót széles körben használják a következő forgatókönyvekben: több területet lefed, mint például az energia, az ipar és az infrastruktúra:

1. Erőművek és alállomások: Az áramelosztó áramkörök központi vezérlő- és védőberendezéseként áramköri áramok le- és zárására szolgál, megvédve a kritikus berendezéseket, például transzformátorokat és gyűjtősíneket a túlterheléstől és rövidzárlati károk;
2. Ipari vállalkozások: Alkalmas nagyfeszültségű áramelosztó rendszerekhez olyan iparágakban, mint a kohászat, vegyészmérnöki, gépgyártási és textilipari, gyakori beindítási és leállási igények kielégítése gyártóberendezések és nagy terhelésingadozások;
3. Infrastruktúra: nagyfeszültségű áramelosztásra használják városi vasúti közlekedésben, sokemeletes épületekben és kereskedelmi komplexek, amelyek biztosítják a stabil áramellátást és javítják az áramellátás megbízhatóságát;
4. Új energiamező: alkalmas fotovoltaikus erőművek és szélenergia energiaelosztó rendszereinek támogatására jó interferencia-elhárító képességekkel rendelkező, új energiateljesítmény terhelési jellemzőihez alkalmazkodó üzemek generáció.

Valós alkalmazási esettanulmány

Esettanulmány: Nagyfeszültségű áramelosztó rendszer korszerűsítési projektje egy nagy vegyipari parkban

1. A projekt háttere

A parkban meglévő megszakítók elégtelen megbízhatóságtól és magas karbantartási költségektől szenvedtek, 24 kV-os vákuum-megszakítókra való frissítés szükséges, amelyek nagy megbízhatósággal, alacsony karbantartási igényűek és kompatibilisek a korrozív vegyi környezettel.

2. Megoldás

32 db Usune kézi megszakítót (1600A/31.5kA) választottunk ki. A szigetelő szerkezet optimalizálva lett fokozott korrózióállóság. Telepítési útmutatást és műszaki oktatást nyújtottak a pontos időben történő biztosítása érdekében szállítás.

3. Alkalmazási eredmények

A berendezés stabilan és meghibásodás nélkül működött, így a karbantartási költségek 60%-kal csökkentek. Ezzel kompatibilis volt meglévő kapcsolóberendezések, lerövidítve az építési ciklust. A park az Usunét jelölte ki hosszú távú partnernek.

Termelési és ellátási lánc biztosítás

1. Gyártásbiztosítás

Az Usune modern gyárral rendelkezik, amely megfelel a nemzetközi és hazai szabványoknak. Minden termék szigorú ellenőrzésen esik át gyári tesztelés, és egy teljes folyamatra kiterjedő minőségi nyomonkövetési rendszert hoztak létre.

2. Supply Chain Assurance

Hosszú távú együttműködés kiváló minőségű beszállítókkal, jól ismert márkák felhasználásával az alapvető alkatrészekhez, és optimalizált ellátással A lánckezelés biztosítja a termék pontos szállítását.

3. Értékesítés utáni szolgáltatás

Szerelési útmutatást, műszaki oktatást és hibaelhárítási szolgáltatásokat nyújtunk. Ingyenes javítás és csere az alkatrészeket a jótállási időszak alatt kínálják, a jótállási időszak lejárta után pedig az élettartamra szóló műszaki támogatást.

Termékkonfigurációs és rendelési útmutató

1. Választható konfigurációk

- Működési mód: Kézi + Elektromos energiatárolás (Standard);
- Védőeszközök: Opcionális túláram, feszültségcsökkenés/feszültségkiesés kioldó eszközök;
- Földelőeszközök: Opcionális 650W, 800W, 1000W széles földelési megoldások;
- Kiegészítő alkatrészek: Opcionális szivattyúzásgátló relék, reteszelő elektromágnesek stb.

2. Rendelési információ A megrendeléseket meg kell adni

Termékmodell, beépítési mód és mennyiség; névleges paraméterek; opcionális konfigurációk; másodlagos vezérlés feszültség; pótalkatrészek és speciális követelmények
