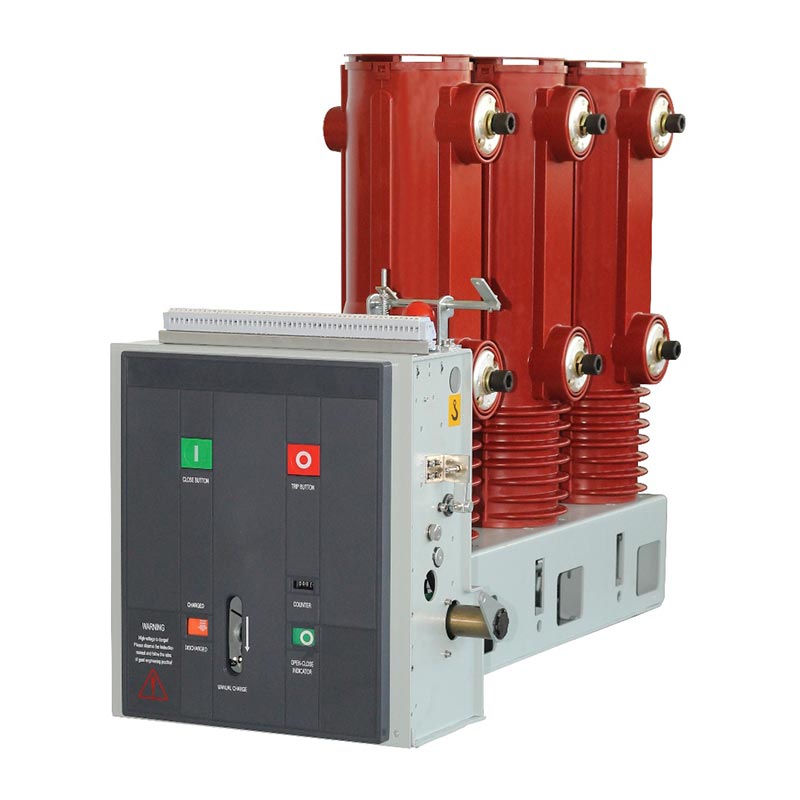

Oldalra szerelt beltéri vákuum megszakító

The Usune Side Mounted Indoor Vacuum Circuit Breaker is a fixed high-voltage switchgear primarily used in fixed kapcsolóberendezés. It can be used independently or integrated into ring network power supply systems, box-type transformers, és különféle nem szabványos tápegységrendszerek. Its core advantage lies in its vacuum arc-extinguishing technology, avoiding the pollution and damage caused by traditional arc-extinguishing media, effectively improving power supply biztonság és stabilitás. This product is independently developed and manufactured by Usune's factory, with mature production processes and strict quality control, ensuring stable and reliable operation under various complex feltételeket.

Termékszabványok és felhatalmazás A termék megbízhatóságának és megfelelőségének biztosítása érdekében az Usune oldalra szerelhető beltéri porszívó A Circuit Breaker szigorúan betartja a mérvadó hazai és nemzetközi szabványokat, beleértve a GB/T1984-2014 "High" Feszültség-megszakítók", JB3855-1996 "3,6-40,5KV beltéri nagyfeszültségű vákuum-megszakítók" és DL/T403-2000 "12~40,5KV vákuum-megszakítók rendelési műszaki feltételei", és megfelel a vonatkozó követelményeknek IEC62271-100:2008. Minden termék szigorú gyári ellenőrzésen esik át, mielőtt elhagyná a gyárat, és minden műszaki ellenőrzésen esik át paraméterei megfelelnek a tervezési követelményeknek, bizonyítva az Usune elkötelezettségét a termékminőség és a biztonságos használat mellett felhasználókat.

Működési környezet és alkalmazhatóság

Az oldalra szerelt beltéri vákuum-megszakító kiválóan alkalmazkodik a különböző környezetekhez, és alkalmas a következő beltéri működési feltételek:

1. Környezeti hőmérséklet: maximum +40 ℃, minimum -15 ℃
2. Környezeti páratartalom: napi átlagos relatív páratartalom ≤95%, havi átlag ≤90%; napi átlagos gőznyomás ≤22×10⁻³MPa, havi átlag ≤1,8×10⁻³MPa
3. Magasság: legfeljebb 1000 m
4. Szeizmikus intenzitás: nem haladja meg a 8 fokot
5. Légköri környezet: jelentős portól, füsttől, maró és gyúlékony gázoktól, gőzöktől vagy sópermettől mentes szennyezés.

Megjegyzés: Ha a tényleges működési környezet meghaladja a fenti normál követelményeket, forduljon a következőhöz professzionális Usene gyártó a megfelelő termékmegoldás testreszabásához.

Szerkezet és funkció

1. Általános szerkezet

Az oldalra szerelt beltéri vákuum-megszakító elölről-hátul elrendezést alkalmaz a működtető mechanizmus és a ívoltó kamra. A fő vezetőáramkör háromfázisú, padlóra szerelhető típus. A vákuum megszakító hosszanti irányban egy cső alakú szigetelőhengerbe van beépítve, amely epoxigyanta APG eljárással készült. Ezt kiváló kúszásgátló teljesítményt nyújt, jelentősen csökkentve a por felhalmozódását a megszakító felületén, működését külső tényezők befolyásolásának megakadályozása, valamint magas szigetelési teljesítmény biztosítása még nedves és erősen szennyezett környezet.

2. Működési mechanizmus felépítése

A működtető mechanizmus egy síkrugós mechanizmus, amely támogatja a kézi és elektromos energiatárolást. A működő motor a megszakító elülső szekrényébe van beépítve. A szekrény öt részre oszlik négy köztes partícióval, amelyekben helyet kapnak az energiatároló, átviteli, kioldó és pufferelemek ill. A termék egyetlen kialakításba integrálja a megszakítót és a működtető mechanizmust, biztosítva a magas a mechanizmus működési teljesítménye és a megszakító nyitása és zárása közötti illeszkedés mértéke követelményeknek. Ez csökkenti a szükségtelen közbenső lépéseket, csökkenti az energiafogyasztást és a zajt, valamint javít működési megbízhatóság.

Főbb specifikációk és műszaki paraméterek

Telepítés és üzembe helyezés

1. Ellenőrizze, hogy nem sérült-e a megszakító. Ha sérült, azonnal hagyja abba a használatát.
2. Távolítsa el a szennyeződéseket (különösen a szigetelő felületről). Szállítás során keletkező szennyeződések ill a tárolás befolyásolhatja a termék szigetelési teljesítményét.
3. A megszakító kézi működtetésével tárolja az energiát, és végezze el a szükséges zárási/nyitási műveleteket, annak megfigyelése, hogy az energiatárolási állapot és a zárási/nyitási helyzetjelzők normálisak-e.
4. Működtesse a megszakítót az energia tárolására, és hajtson végre zárási/nyitási műveleteket az üzemi teljesítmény felhasználásával betáplálás, ellenőrizze, hogy az energiatárolási állapot és a helyzetjelzők normálisak-e.
5. A kézikocsi típusú megszakító működése: Illessze a tolófogantyút a tolólyukba, forgassa el az óramutató járásával megegyező irányban előre és az óramutató járásával ellentétes irányban a visszahúzáshoz, 300±3 mm teljes tolólökettel; nyitott helyzetben simán mozgassa munka- vagy teszthelyzetbe, közepes sebességgel 30-szor elforgatva a fogantyút, amíg kattanó hangot nem hall, jelzi, hogy a helyén van (ne alkalmazzon túlzott erőt, hogy elkerülje a tolómechanizmus károsodását). Ebben az időben a a megfelelő helyzetjelzők (S8, S9) aktiválódnak.

Megjegyzés: Záró reteszelő berendezés használatakor a reteszelő áramkör tápellátását csatlakoztatni kell a reteszelés feloldásához zárás előtt; kicsomagoláskor a csomagolási követelményeknek megfelelően működjön, a megszakító könyökét felemelve annak biztosítása, hogy az alsó kilépő kar terhelés alatt legyen, elkerülve a súlyos ütközéseket és a vibrációt; távolítsa el az emelőszerkezetet, mint szükséges, mielőtt a szekrénybe helyezné.

Valós alkalmazási esettanulmány

Eset: Egy nagy dél-kínai ipari park vásárolt 50 oldalra szerelhető Usune beltéri vákuum-megszakítót (modell VS1-12/1250-25) gyártóműhely áramelosztó rendszeréhez. A parkban több gyártósor is működik felváltva gyakori tápellátást és nagy megbízhatóságot igényel a rövidzárlati áram megszakítása esetén. Mivel 2024-ben történt beszerelés és üzembe helyezés, a termékek 12 egymást követő hónapig stabilan üzemeltek meghibásodás nélkül, az energiarendszer hatékony védelme és vezérlése, a berendezések állásidejének csökkentése és a park fejlesztése termelési hatékonyság. Helyi kínai beszállítóként az Usune teljes körű helyszíni telepítési útmutatót és értékesítés utáni karbantartási szolgáltatások, amelyek nagy dicséretet kapnak az ügyfelektől.

GYIK

1. kérdés: Mi a teendő, ha a megszakító tényleges működési környezete meghaladja a normál követelményeket?

A1: Ha a környezeti hőmérséklet, páratartalom, tengerszint feletti magasság stb. meghaladja a normál követelményeket, forduljon a gyártó, Usene, azonnal. Egy professzionális műszaki csapat helyszíni felmérést végez, és személyre szabja a a speciális környezethez igazított termékmegoldás, amely biztosítja a megszakító stabil működését speciális feltételeket. Felelős beszállítóként az Usune elkötelezett amellett, hogy személyre szabott megoldásokat biztosítson minden vásárló számára.

2. kérdés: Hogyan kell karbantartani az Usune oldalra szerelt beltéri vákuum-megszakítót, hogy meghosszabbíthassuk élettartamát?

A2: A rendszeres karbantartás főként három pontból áll: Először is rendszeresen tisztítsa meg a szigetelőfelületet a szennyeződés elkerülése érdekében a szigetelési teljesítményt befolyásoló felhalmozódás; másodszor, rendszeresen ellenőrizze az energiatárolás állapotát, nyitás/zárás jelzők és vezetékek, hogy ne legyen meglazulás vagy sérülés; harmadszor, végezzen kézi és elektromos 6 havonta működési tesztek a működési mechanizmus rugalmasságának és megbízhatóságának ellenőrzésére. Ezen kívül a A gyár részletes karbantartási kézikönyvet és értékesítés utáni útmutatást nyújt, hogy segítse a felhasználókat a termék karbantartásában tudományosan.
