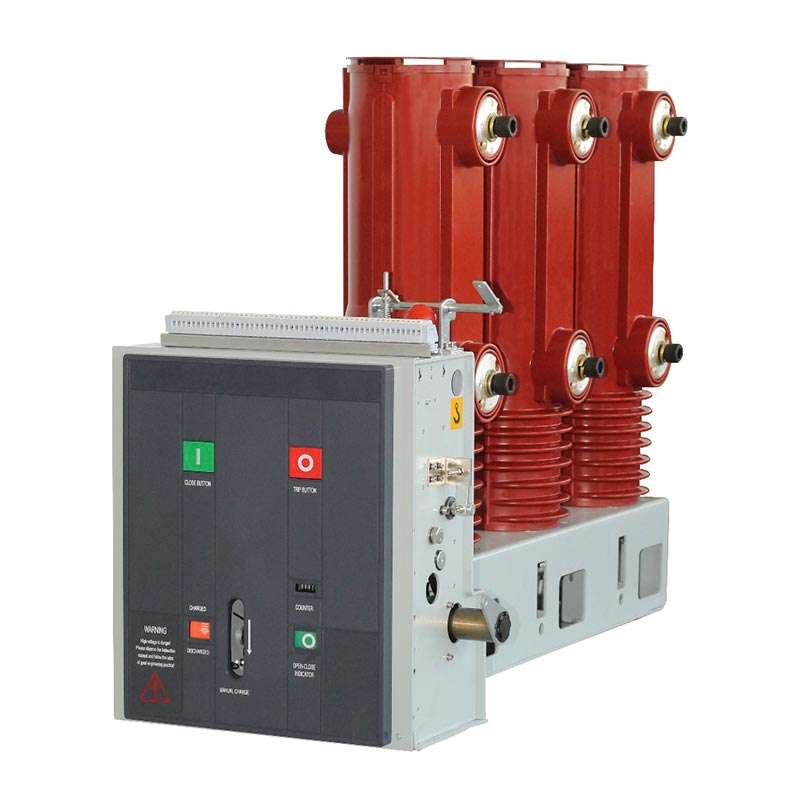

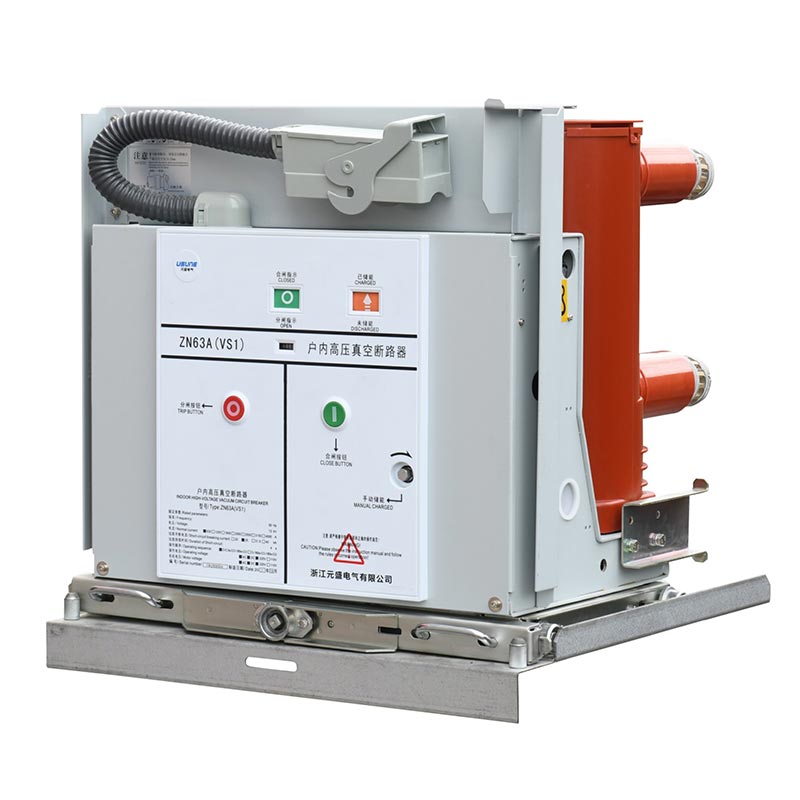

33kv beltéri Vcb vákuum megszakító

Az Usune 33kv beltéri Vcb vákuum megszakító egy új generációs termék, amelyet fejlett kapcsolóberendezéseken alapulnak. K+F koncepciók és a globális áramelosztási piac aktuális igényei. Háromfázisú váltakozó áramra alkalmas 50 Hz-es beltéri áramelosztó rendszerek 40,5 kV névleges feszültséggel (33 kV üzemi szint), vállalkozva mag funkciók, mint a normál terhelés kapcsolás, hibaáram megszakítás, rendszer túlterhelés elleni védelem és berendezések biztonsági szigetelés.

A termék elhagyja az összetett és redundáns struktúrákat, integrált keretet és moduláris elrendezést alkalmaz, optimalizálva fix oldalra szerelhető beépítéshez nagyfeszültségű kapcsolóberendezésen belül. Jelentős előnyöket kínál a szekrénytérben adaptáció, általános szerkezeti stabilitás, majd későbbi üzemeltetés és karbantartás. A hagyományos beltérihez képest vákuum megszakítók, jobban alkalmazkodik a gyakori üzemi körülményekhez, hosszabb a mechanikai élettartama, ill stabilabb működési konzisztencia, teljes mértékben megfelel a kritikus folyamatos és megbízható működési követelményeknek tápcsatlakozók.

A termék fő előnyei

1. Professzionális K+F + forgatókönyv-alapú tervezés

Kifejezetten a 33 kV/40,5 kV beltéri kapcsolóberendezések gyakorlati alkalmazásának fájdalmas pontjainak kezelésére fejlesztették ki. professzionális kapcsolótervezési logikát alkalmaz. Mechanikai kimeneti jellemzői tökéletesen illeszkednek a a vákuummegszakító működési követelményei. Minden szerkezeti és teljesítménykonfigurációt erre terveztek beltéri fix telepítések, gyakori üzemeltetés, alállomások és ipari áramelosztási forgatókönyvek. A A technológia kiforrott és rendkívül praktikus a mérnöki alkalmazásokhoz.

2. Valós tesztelés + stabil alkalmazások visszajelzése

A 33 kV-os beltéri Vcb vákuum-megszakító kiforrott moduláris rugós működési mechanizmust használ. Az átvitele szerkezete egyszerű és megbízható, nem tartalmaz bonyolult vagy könnyen sérülékeny átviteli kapcsolatokat. Számos helyen igazolt ipari áramelosztási, alállomási korszerűsítési és bányászati áramellátási projektek, kiválóan bizonyítja teljesítmény a zárás és nyitás pontosságában, a mechanikai élettartamban és az interferencia elleni képességben.

3. Szabványosított teljesítmény + komplett támogató paraméterek

A kezelőtekercs, az energiatároló motor és a működési logika mind a névleges paraméterek szerint vannak kialakítva. A A feszültség adaptációs tartománya egyértelmű, és a segédkapcsoló kapcsolódási logikája megbízható. A termék bezárása, a nyitási és energiatárolási műveletek szabványosak, teljes méretekkel, interfészekkel és vezetékekkel konfigurációk. Közvetlenül illeszthető a szabványos 33 kV-os beltéri kapcsolóberendezésekhez, erős kompatibilitást és magas cserélhetőség.

4. Biztonságos, stabil és felhasználóbarát kialakítás

A kettős elektromos/kézi energiatárolási móddal felszerelve az állapotjelző és a segédkapcsoló szinkronban van. A kioldás későbbi szakaszaiban hidraulikus pufferelnyelő kialakítást alkalmaznak, ami hatékonyan csökkenti az ütési kopást és az üzembiztonság javítása. Világos visszajelzést ad az energiatárolásról és a nyitás/zárás állapotáról, elkerülve a a helytelen működés kockázatát, és átfogóan biztosítja a helyszíni üzemeltetés és karbantartás biztonságát.

Működési szerkezet és mechanikai rendszer

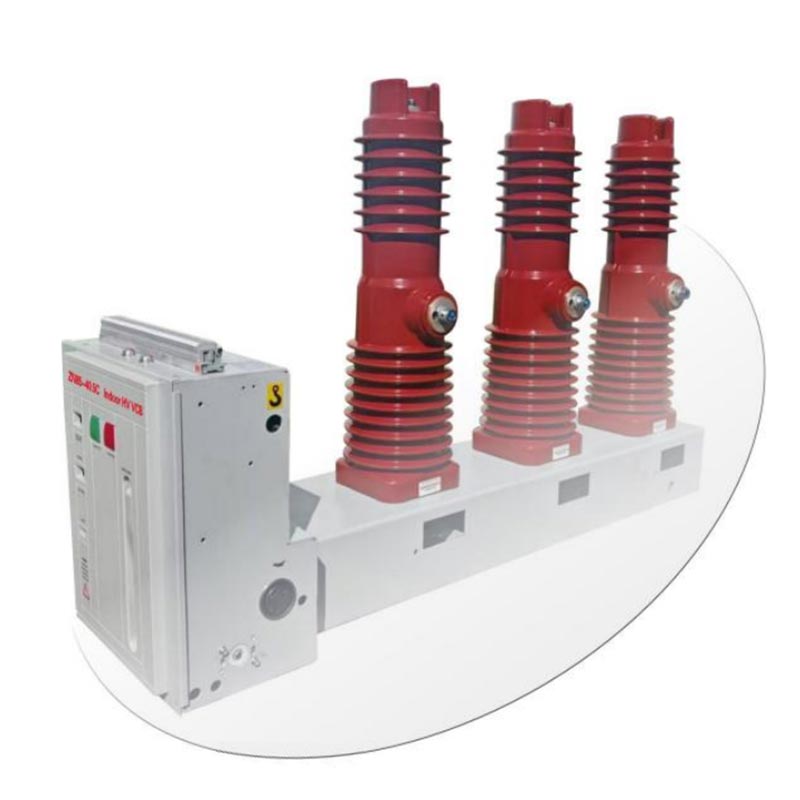

Az Usune ZN85C-40.5 33kV-os beltéri Vcb vákuum-megszakító magja egy dedikált moduláris rugót használ mechanizmus, amely teljes egészében a berendezés keretébe van beépítve, és a készülék nélkülözhetetlen alapeleme a megszakító általános felépítése. Ezt a mechanizmust kifejezetten 40,5 kV-os beltéri, fix oldalra szereltekhez tervezték modellek, erősen leegyszerűsített erőátviteli szerkezettel és racionálisabb erőelosztással.

Legjelentősebb szerkezeti jellemzője, hogy tökéletesen illeszkedik a megszakító függőleges elrendezéséhez, lehetővé teszi a nagymértékben integrált összeszerelést a főáramkörrel és a pólusrendszerrel. A mechanizmus kimeneti erőgörbéje tökéletesen illeszkedik a vákuum-megszakító működési követelményeihez, elkerülve az olyan problémákat, mint például a nem megfelelő működés sebesség, instabil érintkezési nyomás és a hagyományos mechanizmusok által okozott rövid mechanikai élettartam. Ez az különösen alkalmas a 40,5 kV-os beltéri vákuumkör mechanikai jellemzőihez és működési feltételeihez megszakítók.

Működési elv és működési folyamat

1. Energiatárolási művelet

A megszakító záró erejét teljes mértékben a zárórugó energiatárolója biztosítja, mindkettőt támogatja villanymotoros hajtás és kézi fogantyú üzemmódok. Áramszünet vagy karbantartás esetén is biztosítja a normál működést energiatárolás és tartalék zárás.

Elektromos energiatároló üzemmódban a mechanizmus oldallapjára rögzített energiatároló motor hajtja a hajtóművet átviteli rendszer. Kézi energiatárolási módban a kezelő meghúz egy erre a célra szolgáló energiatároló fogantyút, forgatva a fogaskerekes tengely és a fogaskerék szerelvény. Az átfutó tengelykapcsolón keresztül az energiatároló tengely szinkronban forog, a zárórugó megfeszítése az energiatárolás teljessé tételéhez.

A teljes energiatárolás elérésekor az energiatároló kilincs biztonságosan rögzíti a bütykös görgőt és az átfutó tengelykapcsolót automatikusan kikapcsol. Ezzel egyidejűleg az összekötő lemez az energiatároló jelzőt fordítja, megjeleníti az "energia tárolt" jelzőt, és a segédkapcsoló átkapcsol a motor áramellátásának leállítására. Ezen pontban a megszakító záró-kész állapotba kerül, egyértelmű és megbízható állapottal.

2. Bezárási művelet

A zárást a zárógomb kézi megnyomásával vagy a záró elektromágnes távvezérlésével lehet elérni. Kioldáskor az energiatároló mechanizmus gyorsan kioldja a kilincszárat és az előre tárolt zárórugót összehúzódik, aminek következtében a bütyök, az energiatároló tengely és az átfutó tengelykapcsoló szinkronban mozog.

A bütyök tovább hajtja az összekötő mechanizmust, tolja a szigetelt húzórudat és mozgatja az érintkezőt a zárás felé helyzetbe, összenyomja az érintkező tárcsarugót, és létrehozza a névlegeshez szükséges stabil érintkezési nyomást áramvezetés. Zárás után a záró kilincs reteszeli a mechanizmus görgőjét, megtartva a zárt helyzetet; a az energiatároló jelző és a segédkapcsoló automatikusan visszaáll, összekötve a motor áramkörét. Külsővel tápellátás, azonnal újraenergia tárolási állapotba kerül, a zárás/nyitás jelző a „zárt” állapot, a fő- és segédkapcsolók pedig teljes szinkron kapcsolást hajtanak végre.

3. Kioldási művelet

A kioldás háromféleképpen indítható: manuálisan a kioldógombbal, külső elektromos kioldóegységgel vagy egy túláram kioldó egység. Kioldáskor a záró reteszek feloldódnak, feloldva a reteszelési állapotot a mechanizmus és a görgők.

Az érintkezőrugó és a kioldó rugó együttes hatása alatt a mozgó és álló érintkezők belül a rögzített pólus vákuummegszakító kamrája gyorsan és megbízhatóan szétválik, hibaáramot vagy terhelést érve el áramkimaradás. A kioldási művelet későbbi szakaszaiban a beépített hidraulikus puffer elnyeli a maradékot ütési energia, korlátozza a végső kioldási helyzetet, csökkenti a mechanikai ütközési zajt és kopást, és meghosszabbítja a a berendezés teljes mechanikai élettartama.

Főbb elektromos és mechanikai paraméterek

Beépítési mód és méretek

Az Usune ZN85C-40.5 rögzített oldalra szerelt beépítési szerkezetet alkalmaz, amelyet kifejezetten szabványos beltéri használatra terveztek nagyfeszültségű kapcsolóberendezések. Kiváló szekrénykompatibilitást, kényelmes összeszerelést, üzembe helyezést és utólagos műveleteket kínál karbantartást, és három általános vezetékezési módszert támogat:

- Jobb oldali kimenő kábel típusa
- Felülről bejövő kábel típusa
- Süllyesztett beépítési mód

A teljes méretek szigorúan megfelelnek a teljes egységre vonatkozó előírásoknak (a részleteket lásd az 1. ábrán). szerelési furatok távolsága, teljes hossz, szélesség, magasság és a gyűjtősín csatlakozási méretei), lehetővé téve a szabványosítást csere és egységes szekrény-illesztés, csökkentve az ügyfél tervezési, módosítási és telepítési költségeit.

GYIK

1. kérdés: Alkalmas ez a termék 33 kV-os és 40,5 kV-os áramellátó rendszerekhez is?

V: Igen. A termék névleges tervezési feszültsége 40,5 kV, amely teljes mértékben megfelel a hagyományos beltéri üzemeltetési követelményeknek 33 kV-os villamosenergia-rendszerek. Elegendő szigetelési és szakítóképességi ráhagyással rendelkezik, biztonságosan és stabilan lehet 33 kV-os beltéri kapcsolóberendezési projektekhez alkalmazva ipari és bányászati vállalkozásokban, erőművekben, valamint kis és közepes méretű alállomások.

2. kérdés: Mi a teendő, ha a helyszíni áramellátás megszakad, és az energiatárolást nem lehet elektromosan befejezni?

V: Ez a 33 kV-os beltéri Vcb vákuum megszakító külön kézi energiatároló fogantyúval van felszerelve. Amikor a A külső tápellátás megszakad vagy a motor meghibásodik, a kezelő manuálisan befejezheti a zárást és az energiaellátást tárolási művelet az energiatároló fogantyún keresztül, normál zárási működés elérése és jelentős javulása a berendezés vészhelyzeti működési képessége áramkimaradás és karbantartási körülmények között.

3. kérdés: Melyek ennek a rögzített oldalra szerelhető típusnak a fő előnyei a hagyományos kézikocsi típusú porszívóhoz képest megszakítók?

V: Ez az oldalra szerelt fix modell erősebb szerkezeti merevséggel és kevesebb radiális beépítési hellyel rendelkezik, így ez az könnyebben összeilleszthető a kompakt kapcsolóberendezésekkel. Nagyobb stabilitást biztosít gyakori működés és vibráció esetén is feltételeket. A beszerelés, rögzítés és utólagos karbantartás egyszerűbb, így alkalmasabb ipari használatra felhasználók, utólagos beépítési projektek és nem teljesen fiókos csereszcenáriók, amelyek magas követelményeket támasztanak a rögzített és megbízható működés.
