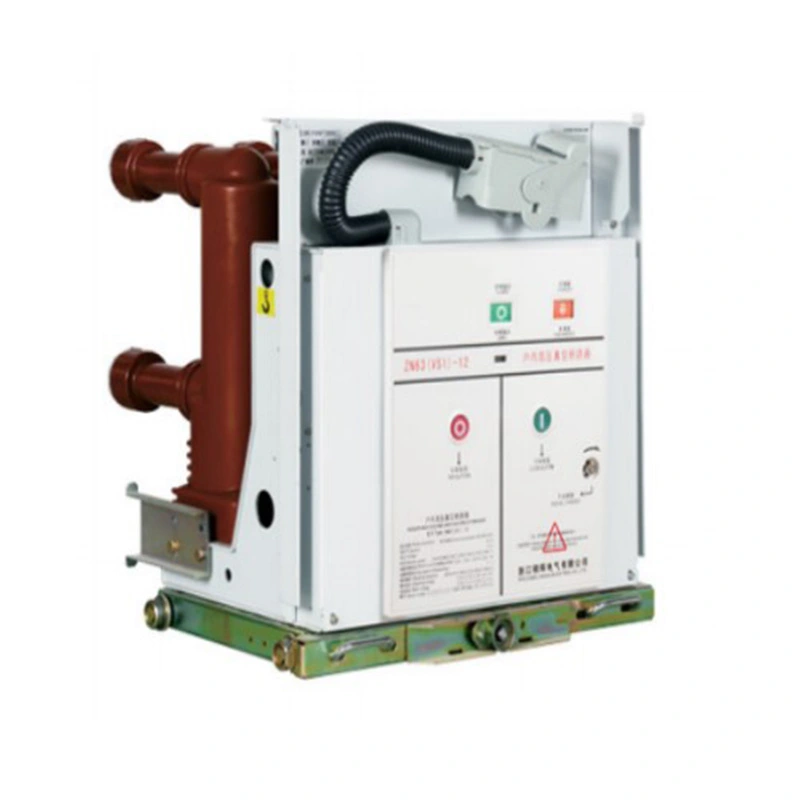

Az Usune 36 kV-os nagyfeszültségű vákuum-megszakítót olyan igényes áramelosztási alkalmazásokhoz tervezték, ahol stabil megszakítási teljesítményre, rugalmas konfigurációra és megbízható vezérlésre van szükség. Optimalizált VS1-gyel szerkezettervezés, fejlett vákuummegszakítási technológia és választható intelligens védelmi funkciók, a termék megbízható megoldást nyújt a modern nagyfeszültségű kapcsolórendszerekhez.
A nagyfeszültségű kapcsolóberendezés-projekteknél a mechanikai méretek és a szekrény kompatibilitása kritikus tényezők felszerelés kiválasztása.

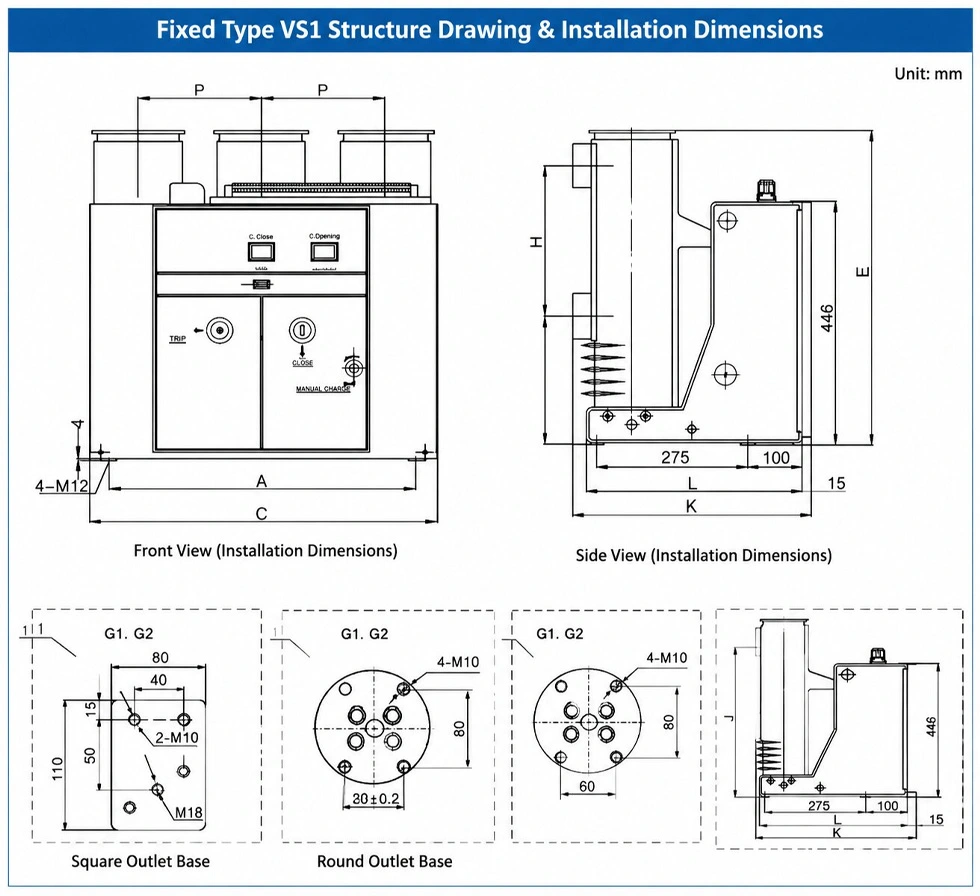

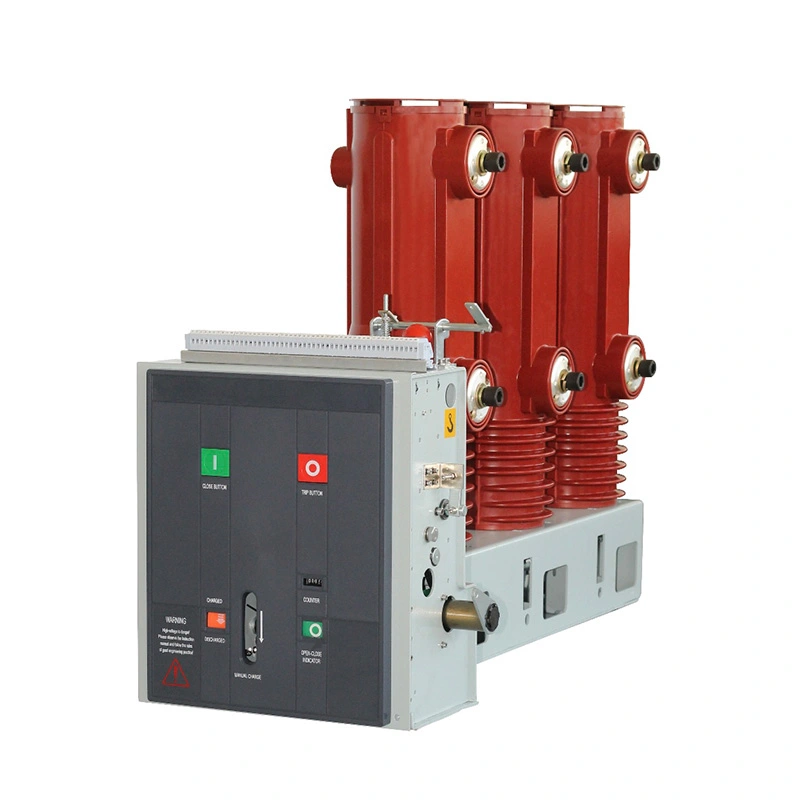

A rögzített típusú VS1 szerkezetet optimalizált beépítési méretekkel tervezték, lehetővé téve a mérnökök számára, hogy integrálják a megszakító különböző szekrénykonfigurációkba a névleges áramigényeknek megfelelően.
A szabványos szerkezet különböző szekrényszélességeket és áramerősségeket támogat, rugalmasságot biztosítva különféle esetekben elektromos rendszerek tervezése.
| Szekrény szélessége | Névleges áram | Fő dimenziós jellemzők |
| 800 mm | 630A-1600A | Kompakt szerkezet közepes áramú alkalmazásokhoz |
| 1000 mm | 630A-1600A | Alkalmas nagyobb szekrénykonfigurációkhoz |
| 1000 mm | 1600A-5000A | Magasabb áramigényekre tervezve |
Az optimalizált mechanikai elrendezés segít csökkenteni a telepítési nehézségeket, miközben javítja a berendezésekkel való koordinációt nagyfeszültségű kapcsolóberendezések.
A méretpontos illeszkedés fontos a projektbeépítés során a mérnöki módosítások csökkentése érdekében.

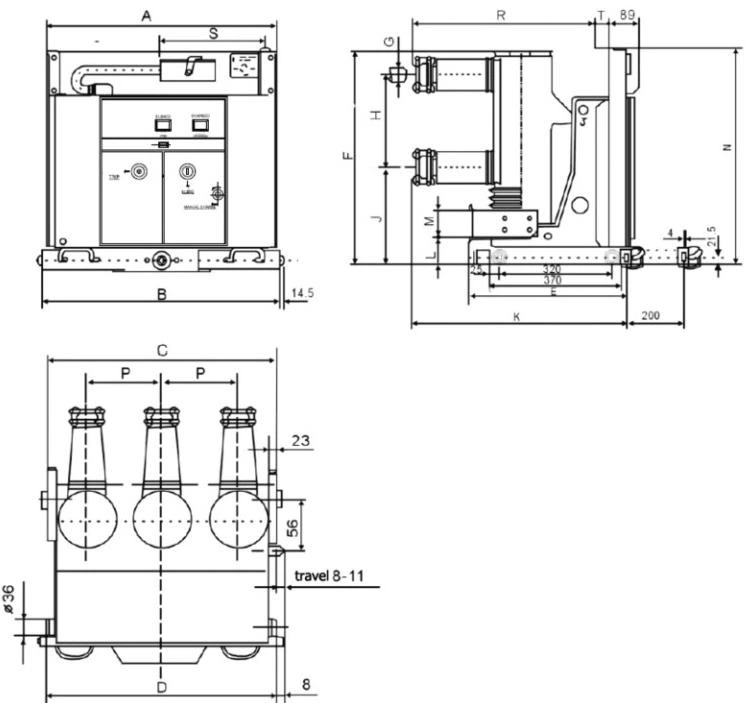

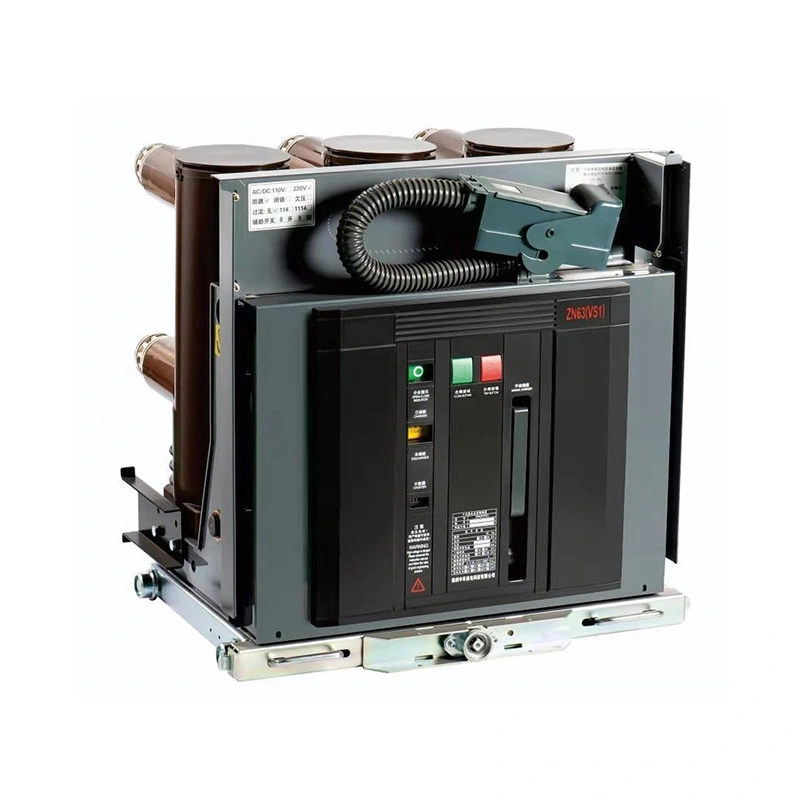

A VS1 sorozat szabványos beépítési méreteket biztosít, beleértve a szerelési helyzetet, a kivezetések elrendezését és szekrény interfész követelményei.
| Paraméter | 800 mm-es szekrény | 1000 mm-es szekrény |
| Névleges áram tartomány | 630A-1600A | 630A-5000A |
| Alkalmazás típusa | Fix telepítés | Fix telepítés |
| Szerkezettervezés | Kompakt konfiguráció | Nagy kapacitású konfiguráció |
Ez a szabványos kialakítás lehetővé teszi az ügyfelek számára a megfelelő konfigurációk kiválasztását a rendszer kapacitásának és a szekrénynek megfelelően követelményeknek.
A vezérlőrendszer közvetlenül befolyásolja a nagyfeszültségű kapcsolóberendezések működési megbízhatóságát.
Az Usune 36 kV-os nagyfeszültségű vákuum-megszakító professzionális vezérlőáramkör-kialakítást alkalmaz, opcionálisan alkatrészek, beleértve a zárótekercset, nyitótekercset, segédkapcsolókat, blokkoló tekercset, motorenergia-tároló rendszert és túláram kioldó tekercs.
| Összetevő | Funkció |
| HQ zárótekercs | Szabályozza a megszakító zárási működését |
| TQ nyitó tekercs | Szabályozza a megszakító nyitási működését |
| M motor | Energiatároló funkciót biztosít |
| S1 segédkapcsoló | Az energiatárolás állapotát jelzi |
| S8 segédkapcsoló | A teszt pozíciót jelzi |
| S9 segédkapcsoló | Munkahelyzetet jelöl |
| Y1 blokkoló tekercs | Működési reteszelő védelmet biztosít |
| Y7-Y9 túláram tekercs | Túláram elleni védelmet biztosít |
Ez a konfiguráció lehetővé teszi a mérnökök számára a vezérlőrendszer testreszabását a különböző projektkövetelményeknek megfelelően.
Elektromos működés közben az ismételt zárójelek rendellenes kapcsolási műveleteket okozhatnak.
Az opcionális visszapattanásgátló relé segít megelőzni az ismételt zárási műveleteket azáltal, hogy leválasztja a záróáramkört a zárójel túl sokáig aktív marad.
Ez a funkció javítja a működési stabilitást és megvédi a mechanikus működési mechanizmust a szükségtelen ismétlődésektől akciók.
A blokkoló funkció megakadályozza a helytelen működést, ha a szabályozási feltételek nem teljesülnek.
Ha a szekunder vezérlő tápegység nincs aktiválva, vagy nem éri el a szükséges feszültségtartományt, a blokkolás A mechanizmus megakadályozza a nem biztonságos zárási műveleteket.
Ez a kialakítás javítja az üzembiztonságot összetett nagyfeszültségű környezetben.
Az opcionális túláram-kioldó funkció intelligens hibavédelmet biztosít.
A rendszer háromfázisú áramjeleket vesz az áramváltó szekunder oldaláról, és összehasonlítja azokat előre beállított értékeket. Ha az áramerősség meghaladja a beállított értéket, a védelmi egység kioldójelet küld, hogy kinyissa a készüléket megszakítót, és fejezze be a hibavédelmi folyamatot.
| Védelmi funkció | Leírás |
| Aktuális észlelés | Figyeli az A, B, C fázisáram jeleit |
| Jelek összehasonlítása | Összehasonlítja az aktuális értékeket az előre beállított beállításokkal |
| Trip Output | Aktiválja a megszakító nyitási műveletét |
| Védelmi eredmény | Biztonságosan leválasztja a hibaáramot |
A különböző projektek eltérő vezérlőáramkör-elrendezéseket igényelhetnek.
A termék támogatja az opcionális vezetékezési konfigurációkat az ügyfél igényei alapján, beleértve a kombinációkat is visszapattanásgátló funkció, blokkoló funkció és működési teljesítmény opciók.
| Konfiguráció | Visszapattanásgátló | Blokkolás funkció |
| Szabványos vezérlés | Választható | Választható |
| Védelem konfigurációja | Elérhető | Elérhető |
| Egyedi vezetékezés | Projekt igény szerint | Projekt igény szerint |
A rugalmas vezetékezés lehetővé teszi a jobb integrációt a különböző védelmi és automatizálási rendszerekkel.
Egyenáramú üzemmód használatakor a szaggatott doboz kivezetéseinek polaritásának állandónak kell maradnia.
A motor huzalozásának polaritásának követnie kell a megadott kapcsolási rajzot a megfelelő energiatárolási működés érdekében.
A kapcsolási rajz mutatja a megszakítót teszthelyzetben energiatárolás nélkül és nyitott állapotban.
A megfelelő huzalozás elengedhetetlen a vezérlőrendszer megbízható működéséhez.
Az Usune 36 kV-os nagyfeszültségű vákuum-megszakítót olyan nagyfeszültségű elosztórendszerekhez fejlesztették ki megbízható kapcsolási teljesítmény és hosszú távú működési stabilitás.
Optimalizált mechanikai szerkezete, megbízható vákuummegszakítási technológiája és rugalmas vezérlési konfigurációja teszi lehetővé Alkalmas olyan áramelosztási projektekhez, ahol a biztonság és a megbízhatóság kulcsfontosságú szempont.
Mérnöki cégek és kapcsolóberendezés-gyártók számára fontos választás a meglévő rendszerekkel való kompatibilitás tényező.
A szabványos szerkezet, a többféle szekrényszélesség és a konfigurálható vezérlőáramkörök egyszerűsítik az integrációt különböző nagyfeszültségű kapcsolóberendezési megoldásokba.
A nagyfeszültségű megszakítók kiválasztásakor az ügyfeleknek gyakran egyensúlyba kell hozniuk az üzemeltetési követelményeket és a védelmet funkciókat.
| Összehasonlító elem | Szabványos konfiguráció | Védelem konfigurációja |
| Alap kapcsolási funkció | Elérhető | Elérhető |
| Visszapattanásgátló funkció | Választható | Szükség esetén mellékelve |
| Blokkolás védelem | Választható | Elérhető |
| Túláram elleni védelem | Külső követelmény | Integrált opció |
| Rendszerbiztonsági szint | Normál működés | Fokozott védelem |
A különböző energiaellátó rendszerek eltérő áramerősséget igényelnek.
| Névleges áram tartomány | Ajánlott alkalmazás |
| 630A-1600A | Közepes terhelésű elosztó rendszerek |
| 1600A-5000A | Nagyobb kapacitású villamosenergia-rendszerek |
A megfelelő áramerősség kiválasztása javítja a rendszer hatékonyságát és megakadályozza a berendezések túlterhelését.

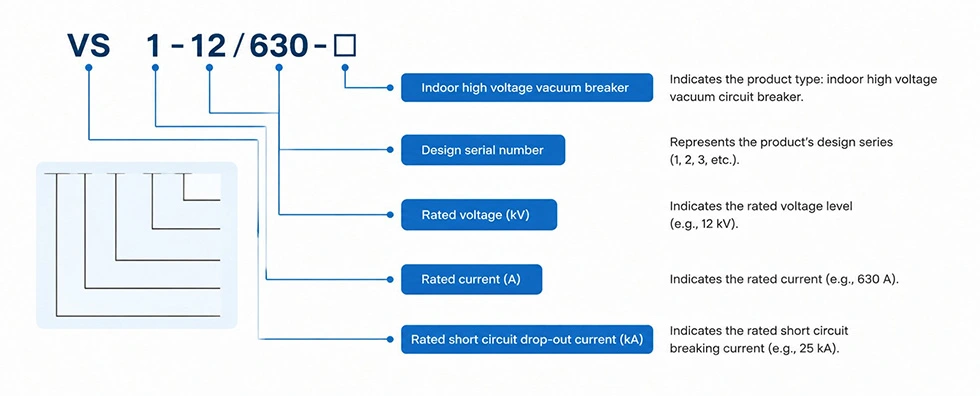

| Paraméter | Specifikáció |
| Termék típusa | 36 kV-os nagyfeszültségű vákuum-megszakító |
| Sorozat | VS1 |
| Telepítés típusa | Fix típus |
| Névleges áram | 630A-5000A |
| Szekrény szélessége | 800mm / 1000mm |
| Megszakítási technológia | Vákuumív megszakítása |
| Vezérlési beállítások | Pattanásgátló / Blokkolás / Túláram elleni védelem |
| Szabványok | IEC és GB |
| Tanúsítvány | CE |
A helyes konfiguráció érdekében az ügyfeleknek teljes műszaki követelményeket kell megadniuk a megrendelés előtt.
| Információ | Cél |
| Névleges feszültség | Erősítse meg a rendszer feszültségszintjét |
| Névleges áram | Válassza ki a megfelelő kapacitást |
| Szekrény méretei | Győződjön meg a telepítési kompatibilitásról |
| Vezérlőfeszültség | Match operációs rendszer |
| Bekötési követelmények | Az opcionális funkciók megerősítése |
| Védelmi követelmények | Válasszon további modulokat |
A pontos műszaki információk lerövidítik a mérnöki megerősítés idejét és javítják a projekt hatékonyságát.
Az Usune szigorú minőségirányítást alkalmaz a termékfejlesztés, gyártás és tesztelés során.
| Tanúsítvány | Standard |
| Minőségirányítás | ISO 9001 |
| Környezetgazdálkodás | ISO 14001 |
| Munkavédelmi Menedzsment | ISO 45001 |
| Elektromos szabvány | IEC és GB |
| Terméktanúsítás | CE |
Ezek a tanúsítványok bizonyítják az Usune elkötelezettségét a megbízható nagyfeszültségű elektromos berendezések szállítása iránt globális ügyfelek.
Az ügyfeleknek figyelembe kell venniük a névleges feszültséget, névleges áramot, a szekrény kompatibilitását, a vezérlési követelményeket és a védelmet funkciókat.
Igen. Olyan funkciók konfigurálhatók, mint a visszapattanásgátló vezérlés, a blokkolás elleni védelem és a túláram kioldása a projekt követelményeinek megfelelően.
A helyes mechanikai illesztés csökkenti a telepítési módosítások számát és javítja a rendszerintegráció hatékonyságát.
A termék támogatja a visszapattanásgátló vezérlést, a blokkolás elleni védelmet és az intelligens túláram-kioldási funkciókat.
