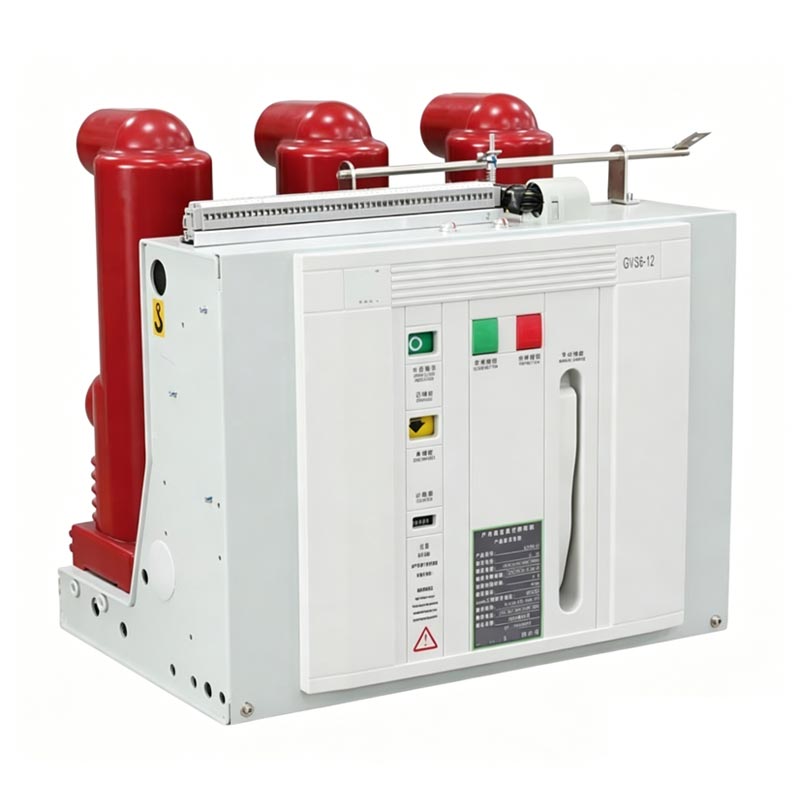

Az Usune VS-12 (VEP-12) sorozat 12 11kv beltéri Vcb vákuum megszakítói nagy teljesítményű beltéri nagyfeszültségű vezérlő- és védelmi funkciókat integráló kapcsolóberendezések, főként 12/11kV-os beltéri középfeszültségű áramellátásban elosztó rendszerek. Nagyfeszültségű kutatás-fejlesztésre és gyártásra szakosodott gyártóként elektromos berendezések, az Usune szabványosított gyárral rendelkezik Kínában, amely integrálja a K+F-et, a gyártást, a tesztelést és értékesítés utáni szolgáltatás annak biztosítására, hogy minden termék megfeleljen a hazai és nemzetközi ipari szabványoknak. A termék fix és fiókos beépítési lehetőségeket is kínál, lehetővé téve a különböző kapcsolóberendezésekkel való rugalmas integrációt megfelelnek a különböző forgatókönyvek telepítési igényeinek, például ipari műhelyek, áramelosztó helyiségek és kereskedelmi épületek.
A 12 11kv-os beltéri Vcb vákuum-megszakító fő előnye a harmadik generációs rendszer bevezetésében rejlik szilárd tokozású szigetelési technológia, jelentős áttörés a vákuum-megszakítók fejlődésében szigetelési technológia. Az első generációs légszigeteléstől és a második generációs kompozit szigeteléstől a mai napig harmadik generációs szilárd tokozású szigetelés, az Usune folyamatosan optimalizálta a szigetelés szerkezetét, megoldva a környezeti hatásokra érzékeny és rossz stabilitású hagyományos termékek fájdalompontjai, ezzel előmozdítva a vákuum-megszakítók technológiai korszerűsítését az iparban.
A vákuummegszakítók pólusszigetelése három generációs technológiai korszerűsítésen esett át. Az Usene A VS-12 (VEP-12) sorozat a legfejlettebb harmadik generációs szilárd tokozású szigetelési technológiát alkalmazza, minőségi ugrás:
A feszültség alatt álló részek teljesen ki vannak téve a levegőnek. A szigetelés szintjét nagymértékben befolyásolják a környezeti tényezők, mint pl nedvesség, por, szállítási hatások és kisméretű állatok, ami rossz stabilitást és magas meghibásodási arányt eredményez.
Az ívoltó kamrát epoxigyanta persely védi, de a nagyfeszültségű feszültség alatt álló részek nem teljesen le vannak zárva, és ennek hiányában külső tényezők, például por, nedvesség és rovarok továbbra is hatással vannak rájuk alapvetően megoldja a környezeti alkalmazkodóképesség problémáját.

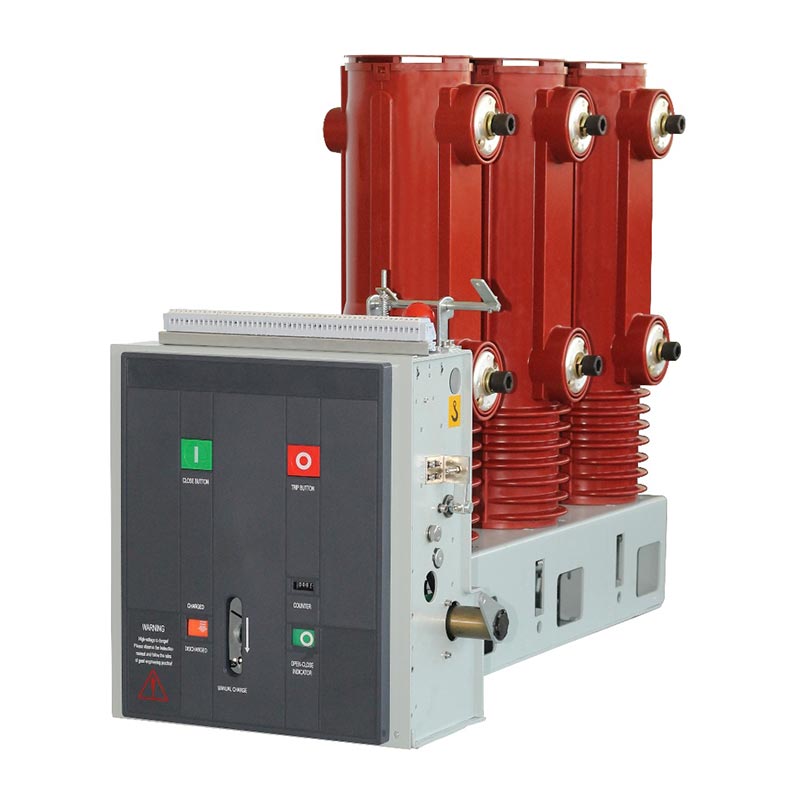

Az APG technológiának köszönhetően az ívoltó kamra, valamint a felső és alsó kimenő csatlakozók kapszulázottak epoxigyanta. Ez nemcsak az ívoltó kamra térfogatát csökkenti, hanem teljesen le is szigeteli berendezéseket a külső környezet hatásától (por, nedvesség stb.), jelentősen javítva az időjárást ellenállás és működési stabilitás. Az epoxigyanta elsődleges szigetelésként és mechanikai támasztékként is szolgál kiváló elektromos tér és feszültségeloszlás a különféle szabálytalan alakú szigetelő válaszfalakhoz képest szerkezetek, biztosítva a berendezés hosszú távú stabil működését.
Harmadik generációs szilárd tokozású szigetelési technológiát alkalmazva a külső környezet nem befolyásolja, nagy szigetelési megbízhatósággal rendelkezik, és hatékonyan elkerüli a környezeti tényezők okozta szigetelési hibákat.
Hosszú mechanikai élettartam (akár 20 000 ciklus, 10 000 ciklus 50KA minősítés esetén), nagy névleges rövidzárlati megszakítóáram (20-40KA), gyors nyitási és zárási sebesség, amely lehetővé teszi a gyors hibaelhárítást és védi a készülék biztonságos működését energiarendszer.

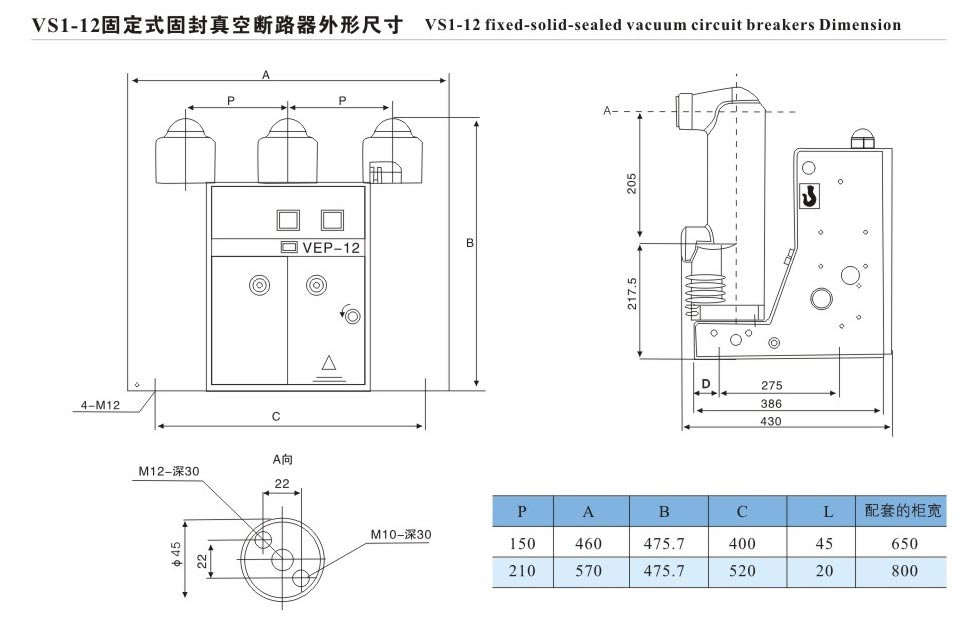

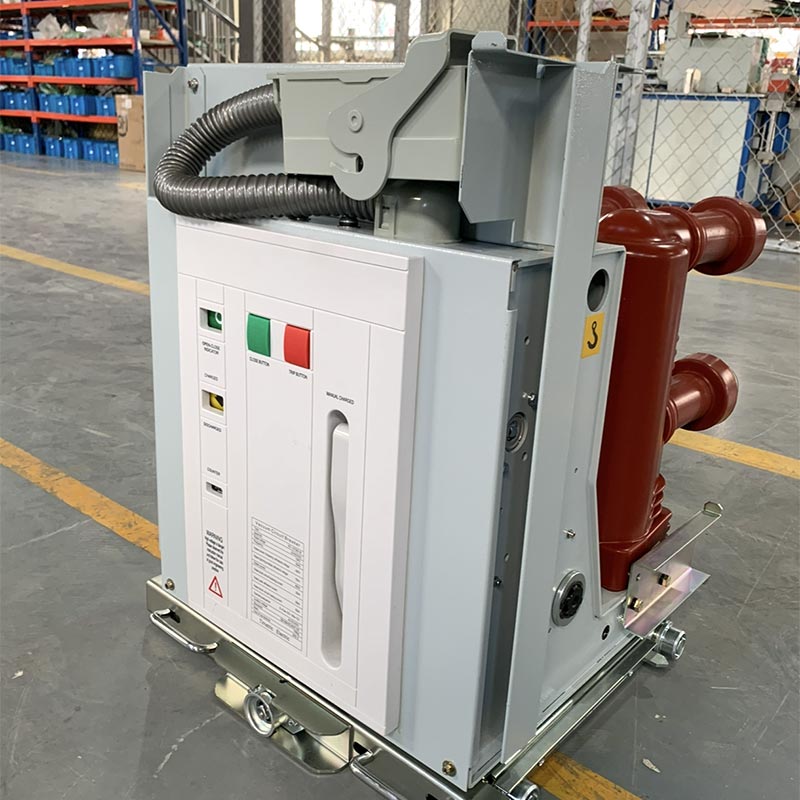

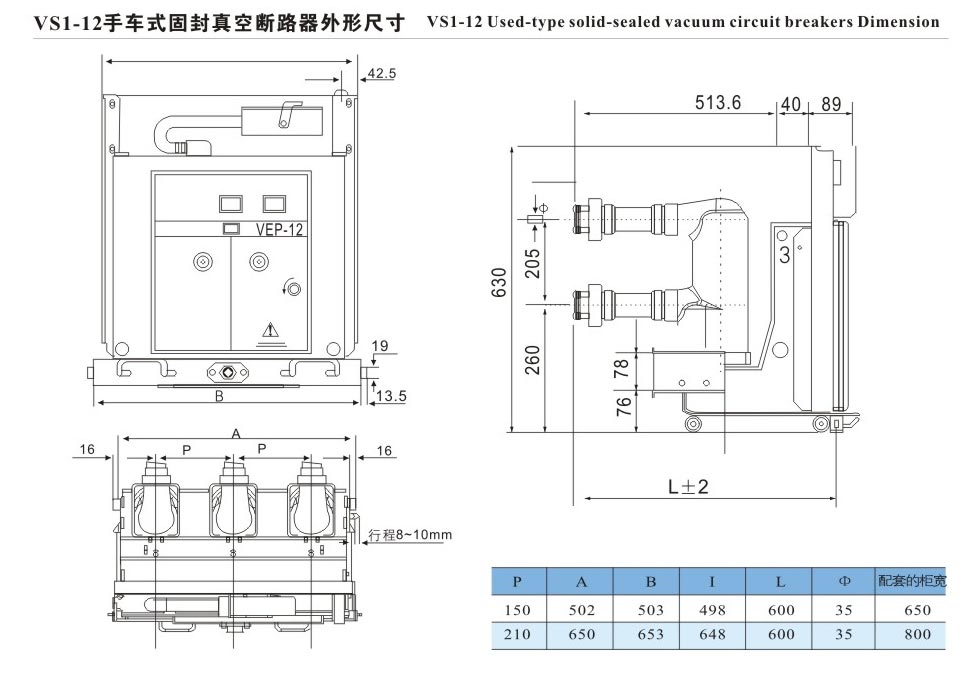

A szilárd kapszulázási technológia csökkenti a termék méretét; fix és fiókos opciók állnak rendelkezésre, lehetővé téve a rugalmas integráció különféle kapcsolóberendezésekkel és alkalmazkodóképesség a korlátozott beépítési helyhez a beltéri elosztásban szobák.
A szilárd tokozású szerkezet megakadályozza a feszültség alatt álló részek külső korrózióját, csökkenti a karbantartási gyakoriságot és karbantartásmentes elsődleges működés elérése, jelentősen megtakarítva a felhasználók későbbi karbantartási költségeit.
Professzionális gyártóként az Usune átfogó minőségellenőrzési rendszert hozott létre a kínai nyelven gyári. Minden termék szigorú teljesítményteszten megy keresztül, mielőtt elhagyná a gyárat, hogy megbizonyosodjon a paraméterekről megfelelnek a szabványoknak és a minőség megbízható.
Az Usune VS-12 (VEP-12) sorozat 12 11kv beltéri Vcb vákuum megszakító kiváló műszaki paraméterekkel büszkélkedhet, teljes mértékben megfelel a 12/11kV-os középfeszültségű áramelosztó rendszerek követelményeinek. A főbb specifikációk a következőben találhatók: az alábbi táblázat (a paraméterek a hazai gyártású ívoltó kamrákra vonatkoznak):
| Sorozatszám | Név | Egység | Paraméter |
| 1 | Névleges feszültség | kV | 12 |
| 2 | Névleges szigetelési szint | - | 1 perc teljesítmény Frekvencia Ellenállás Feszültség: 42kV; Névleges villámimpulzus-ellenállási feszültség: 75 kV |
| 3 | Névleges frekvencia | HZ | 50 |
| 4 | Névleges áram | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Névleges rövidzárlati megszakító áram | KA | 20, 25, 31,5, 40 |
| 6 | Névleges rövid idejű ellenállási áram | - | 20, 25, 31,5, 40 |
| 7 | Névleges rövidzárlati időtartam | S | 4 |
| 8 | Névleges csúcsállósági áram | KA | 50, 63, 80, 100 |
| 9 | Névleges rövidzárlati és megszakítóáram | - | 50, 63, 80, 100 |
| 10 | Másodlagos áramköri teljesítmény-frekvencia-ellenállási feszültség (1 perc) | V | 2000 |
| 11 | Névleges egy/hátra kondenzátortelep törési áram | A | 630/400 (800/400 40KA esetén) |
| 12 | Névleges kondenzátorbank termelési áram | A | 12.5 |
| 13 | Nyitva tartás | Ms | 20-50 |
| 14 | Záróra | Ms | 35-70 |
| 15 | Mechanikai élettartam | Times | 20000 (10000-szer 50KA-nál) |
| 16 | Névleges aktuális megszakítási idők | Times | 20000 (10000-szer 50KA-nál) |
| 17 | Névleges rövid idejű áramtörési idők | Times | 50 (30-szor 40KA-ért, 20-szor 50KA-ért) |
| 18 | Mozgó és statikus érintkezők megengedett halmozott kopási vastagsága | mm | 3 |
| 19 | Névleges zárási és nyitási működési feszültség | V | AC110/220, DC110/220 |
| 20 | Az energiatároló motor névleges feszültsége | V | AC110/220, DC110/220 |
| 21 | Az energiatároló motor névleges teljesítménye | W | 70 (80 40KA, 50KA) |
| 22 | Energia tárolási idő | S | ≤10 |
| 23 | Kapcsolattartási távolság | mm | 11±1 |
| 24 | Utazás felett | mm | 3,5±0,5 |
| 25 | Kapcsolat zárási visszapattanási ideje | ms | ≤2 |
| 26 | Háromfázisú nyitási és zárási szinkron | ms | ≤2 (≤3 40KA, 50KA esetén) |
| 27 | Átlagos nyitási sebesség | m/s | 0,9-1,2 |
| 28 | Átlagos zárási sebesség | m/s | 0,5-0,8 |
| 29 | Fő vezető áramkör ellenállása | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Záróérintkező nyomás | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Névleges működési sorrend | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (50KA-hoz) |
Az Usune VS-12 (VEP-12) sorozat 12 11kv beltéri Vcb vákuumáramkör megbízhatóságának és alkalmazhatóságának ellenőrzésére Breaker, ezt a terméket sikeresen alkalmazták egy nagy vegyipari áramelosztási felújítási projektben ipari park Kelet-Kínában (egy kulcsfontosságú helyi ipari korszerűsítési projekt). A park komplex működési feltételekkel rendelkezik, magas páratartalom, magas porszint és a teljesítményterhelés gyakori változása. Meglévő megszakítók gyakran környezeti tényezők miatti szigetelési hibákat tapasztalt, amelyek befolyásolták a parkban a normál termelést.
Mélyreható vizsgálat és összehasonlítás után a park az Usune-t választotta kijelölt szállítójának, és elfogadta a 36 Usune-t. VS-12 (VEP-12) sorozatú rögzített beltéri VCB-k, mindegyiket az Usune gyártja a kínai gyárában. Ez a termék felhasználja harmadik generációs szilárd tokozású szigetelési technológia, amely hatékonyan ellenáll a magas páratartalom hatásainak és por az ipari parkban. 31,5 kA névleges rövidzárlati megszakító árama teljes mértékben megfelel a teljesítményvédelemnek nagy teljesítményű berendezések iránti igény a parkban.
A 2024. októberi hivatalos üzembe helyezés óta 36 VCB egység több mint hat hónapig stabilan üzemelt szigetelési vagy működési hibák, elérve az átlagos meghibásodási arányt 0. Ez jelentősen csökkenti a park villamosenergia-rendszer üzemeltetési és karbantartási költségei, biztosítva a termelő berendezések folyamatos és stabil működését. A projektet nagy elismerésben részesítette a park vezetése, és az Usune hosszú távú energiaberendezéssé vált beszállítója a park számára.
A1: A termék mechanikai élettartama legfeljebb 20 000 ciklus (10 000 ciklus 50 kA osztály esetén), és a névleges áram törési ciklus 20 000 ciklus (10 000 ciklus 50 kA osztály esetén). A harmadik generáció elfogadásának köszönhetően tömör tömítésű szigetelési technológia, a termék elsődleges oldala karbantartásmentes. Napi használatban, csak időszakosan a szekunder áramkör és a működési mechanizmusok (például az energiatároló motor és a működés) ellenőrzése feszültség), a berendezés felületének tisztítása és a por felhalmozódásának megakadályozása szükséges a hatékony kiterjesztéshez a berendezés élettartama.
A2: Igen. A termék harmadik generációs szilárd tömítésű szigetelési technológiát alkalmaz, amely az ívoltást kapszulázza kamra és felső és alsó kimenő kapcsok epoxigyantával APG eljárással. Ez teljesen elszigeteli a nagyfeszültségű feszültség alatt álló alkatrészek a külső környezetből, megakadályozva, hogy azokat por, nedvesség érje, rovarok, stb. Kiváló időjárásállóságot és környezeti alkalmazkodóképességet mutat, így tökéletesen alkalmas zord beltéri környezetekhez, például magas páratartalmú, poros ipari műhelyekhez, vegyi üzemekhez és bányákhoz. Aktuális Az East China Chemical Industrial Park alkalmazási esetei is ezt igazolják.
