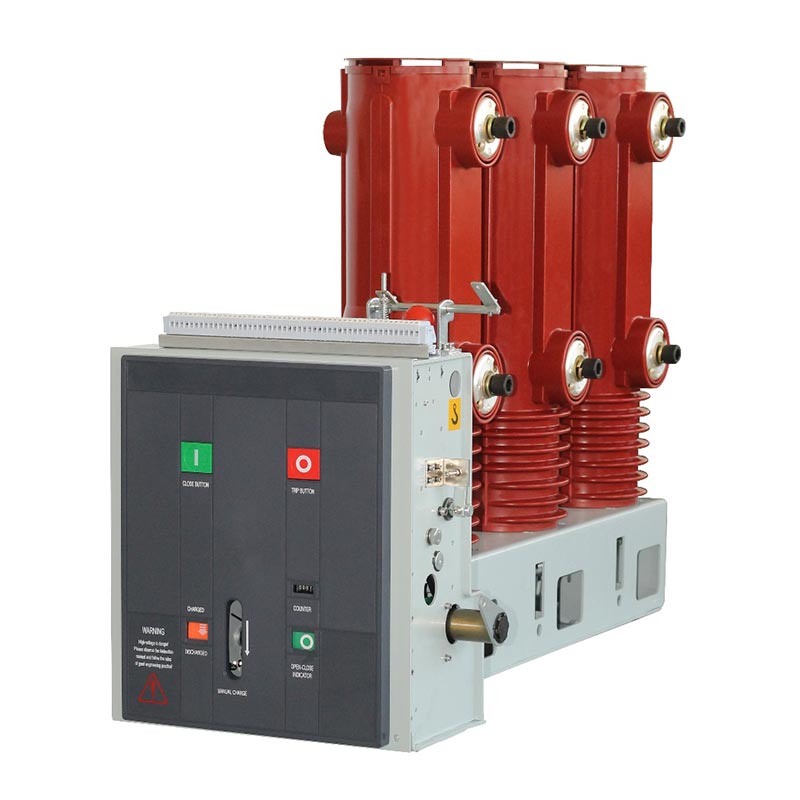

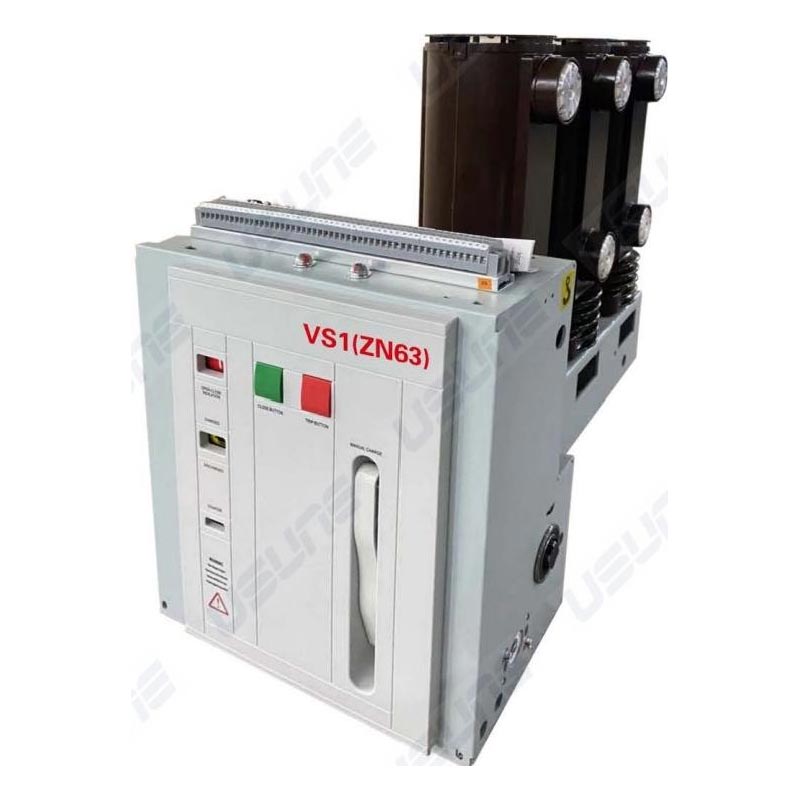

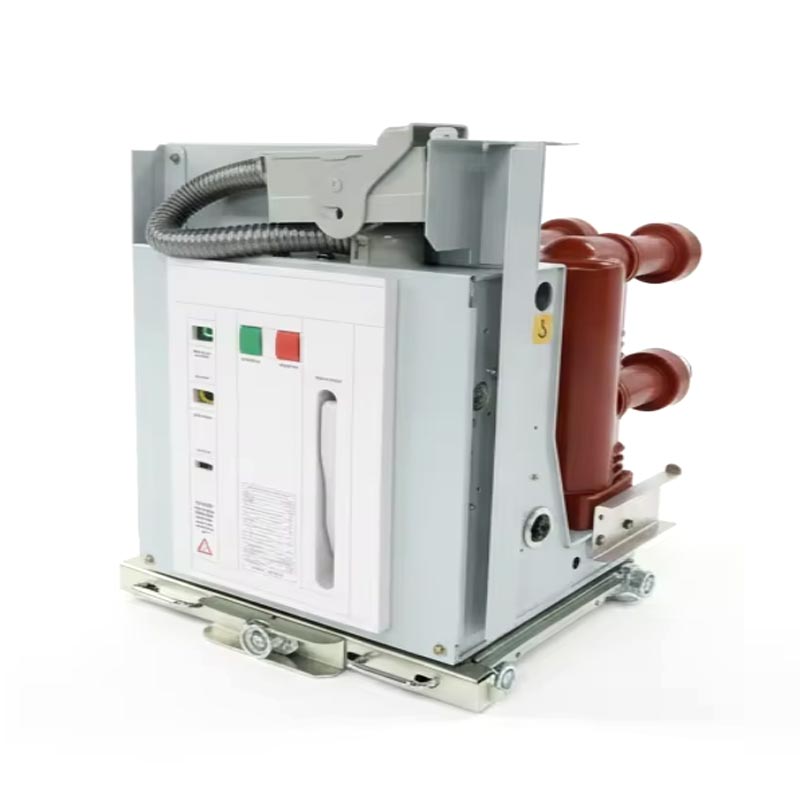

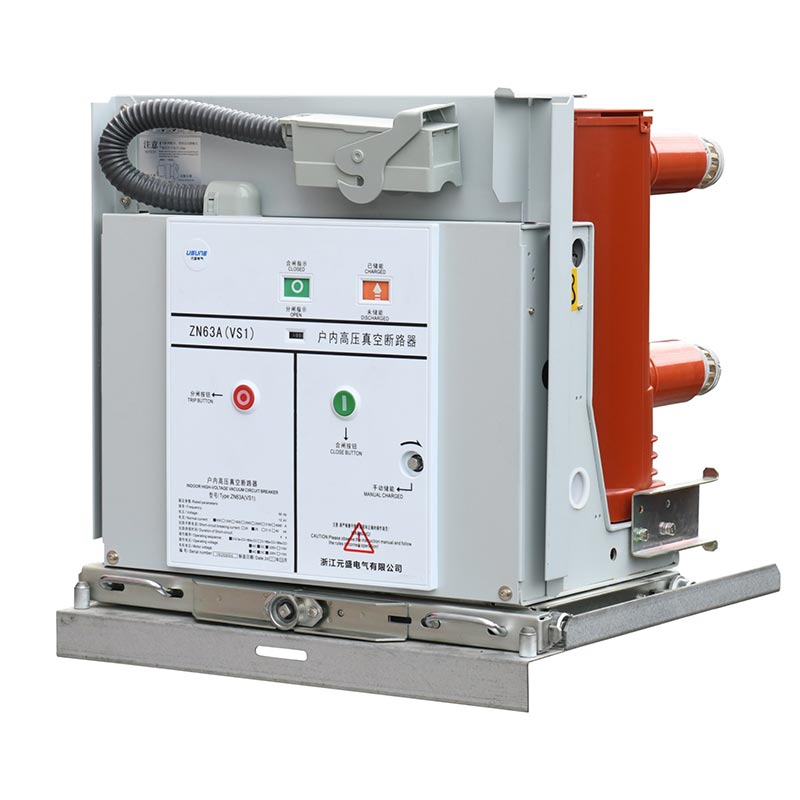

Oldalsó típusú vákuum megszakító

Az Usune Lateral típusú vákuum megszakító egy beltéri nagyfeszültségű kapcsolóberendezés, két fő részre osztva. sorozat: VS1(ZN63)-12 és VS1-24. Elsősorban 12KV, 24KV és 36KV háromfázisú áramellátó rendszerekben használják, vállalva a a villamosenergia-hálózati berendezések, valamint az ipari és bányászati vállalati energiarendszerek védelmi és ellenőrzési feladatai. A fejlett vákuumos ívoltási technológiát alkalmazva gyors ívoltási sebességgel rendelkezik, kis méretű, hosszú élettartama, és alacsony karbantartási költsége, így a modern erőátvitel és a elosztó rendszerek.

Alapvető előnyei:

1. Több éves alkalmazási tapasztalat az energiaátvitelben és -elosztásban, széles körben használt ipari és bányászati ​​területeken vállalkozások, erőművek, valamint városi és vidéki villamosenergia-hálózatok, széles körű felhasználói elismerést szerezve istállójával teljesítmény és megbízható működés.

2. Függetlenül az Usune professzionális K+F csapata által fejlesztett, oldalra szerelt kialakítással, amely integrálja a rugós működési mechanizmus a megszakító testével, optimalizálva az általános szerkezetet; a vákuum megszakító APG eljárású epoxigyanta szigetelő hengert használ, amely kiváló kúszóteljesítményt és környezetbarát alkalmazkodóképesség.

3. Szigorúan megfelel a GB/T1984-2014 „Nagyfeszültségű megszakítók”, JB3855-1996 „3,6–40,5KV beltéri nagyfeszültségű Vákuum-megszakítók", DL/T403-2000 "12~40,5KV vákuum-megszakítók rendelési műszaki feltételei", és IEC62271-100:2008 nemzetközi szabványok, és több hiteles vizsgálaton és tanúsítványon is átesett.

4. A nagyfeszültségű elektromos berendezések professzionális gyártójaként Kínában az Usune szabványosított gyártóüzemben, és minden megszakítót szigorú tesztelésnek vetnek alá, mielőtt elhagyják a gyárat. Megbízhatóként szállítója, átfogó értékesítés utáni szolgáltatást és műszaki támogatást nyújt, kiküszöbölve a felhasználók aggodalmait.

Termékleírások és műszaki paraméterek

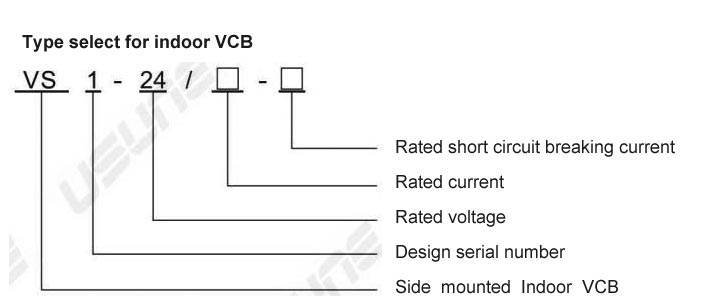

Az Usune Lateral típusú vákuum-megszakító a specifikációk teljes skáláját és a stabil teljesítményt kínálja. A fő a műszaki paraméterek (a VS1(ZN63)-24 sorozatot tekintve elsődleges referenciaként) az alábbi táblázatban láthatók:

Szerkezet és funkció

1. Általános szerkezet

A működési mechanizmus és az ívoltó kamra integrált szerkezetben van elrendezve, a fő A vezetőképes áramkör háromfázisú, padlóra szerelhető típus. A vákuumos ívoltó kamra hosszanti APG-vel feldolgozott epoxigyanta cső alakú szigetelőhengerbe szerelve, kiváló kúszóteljesítményt biztosítva, a por felhalmozódásának csökkentése az ívoltó kamra felületén, elkerülve a külső tényezők hatását, és jó szigetelést biztosít még párás és erősen szennyezett környezetben is. A VS1-12 sorozat fix telepítésű típusú, fix kapcsolóberendezésekhez alkalmas, önállóan vagy gyűrűs hálózati tápegységre is alkalmazható, dobozos transzformátor és egyéb rendszerek.

2. Működési mechanizmus

Az oldalsó típusú vákuum-megszakító egy sík rugós mechanizmust alkalmaz, amely támogatja mind a kézi, mind a elektromos energia tárolása. A működtető motor az ívoltó kamra elülső szekrényében található, öt szerelőtérre van osztva, amelyek mindegyike az energiatároló, a sebességváltó, a kioldó és a pufferelemeket tartalmazza. Az ívoltó kamra és a működési mechanizmus integrált kialakítása magas fokú illeszkedést biztosít az üzemi teljesítmény és az ívoltó kamra nyitási és zárási követelményei között, csökkentve közbenső lépések, az energiafogyasztás és a zaj csökkentése, valamint a megszakító működésének javítása megbízhatóság.

Alkalmazási környezet

Az oldalsó típusú vákuum-megszakító beltéri környezetben használható, és meg kell felelnie a következőknek követelmények: környezeti hőmérséklet -15 ℃ és +40 ℃ között; napi átlagos relatív páratartalom ≤95%, havi átlag ≤90%; magasság ≤1000 m; szeizmikus intenzitás ≤8 fok; jelentős por, korrozív gázok vagy egyéb szennyeződés hiánya. Megjegyzés: Az e követelményeket meghaladó alkalmazások esetén a személyre szabás szükséges, előzetes egyeztetés alapján gyártó.

Telepítés és üzembe helyezés

Az oldalsó típusú vákuum-megszakítók szigorú tesztelésen esnek át, mielőtt elhagyják a gyárat. Mielőtt energetizálná a primer kör, a következő előkészületeket kell tenni:

1. Ellenőrizze, hogy a berendezés nem sérült-e; ha sérült, hagyja abba a használatát.
2. Tisztítsa meg a szigetelő felületet az esetleges szennyeződésektől.
3. Működtesse kézzel az energiatárolást és a nyitási/zárási funkciókat, ügyelve arra, hogy az állapot normális legyen.
4. Működtesse a működő tápegységgel, és ellenőrizze, hogy az állapot normális.
5. Tolja előre/vissza a kézikocsi típusú megszakítót a specifikációknak megfelelően, és ellenőrizze, hogy a a jelző normális a megfelelő pozíció elérése után.

Megjegyzés: Záró reteszelő eszköz használatakor a bezárás előtt a reteszelés feloldásához tápfeszültséget kell csatlakoztatni.

Gyakorlati alkalmazási eset

Esettanulmány: Alkalmazás egy nagy ipari és bányászati ​​vállalatnál Kínában

Egy nagy kínai acélipari vállalat összetett energiarendszerrel rendelkezik, amely magas követelményeket támaszt a berendezések működésével szemben frekvencia és rövidzárlati áramszabályozás. Több szállító összehasonlítása után az Usune VS1(ZN63)-24 sorozat megszakítót választották az áramelosztó rendszer magvédő eszközéül. Amióta az A 2024-es üzembe helyezéskor a rendszer több mint 12 hónapig stabilan üzemel hiba nélkül, sikeresen kezeli három rövidzárlati hiba, hatékonyan védve a berendezéseket és megelőzve az áramkimaradásokat. A cég magasan elismeri a termék teljesítményét és a gyártó által nyújtott beépítési és üzembe helyezési szolgáltatásokat.

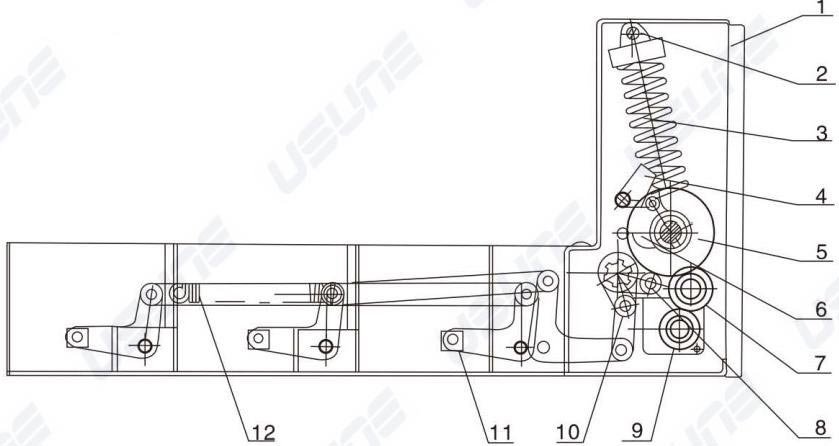

1. Kapcsolódoboz
2.Rögzítő csavar
3.Zárrugó
4.A szerelvények zárása
5. Belső elektromos vezetékezési elv
6. Bütykös mechanizmus/mechanizmus működése
7. Fogaskerék sebességváltó mechanizmus
8.Bemeneti csatlakozó kar
9.Töltött motor
10. Négykaros sebességváltó mechanizmus
11. Sebességváltó blokk
12. Kioldó mechanizmus

Szállítói és gyártói elkötelezettség: Az Usune, mint a nagyfeszültségű elektromos berendezések professzionális gyártója Kína szabványos gyárral és professzionális K+F, termelési és értékesítés utáni csapattal rendelkezik. Megbízhatóként beszállító, ragaszkodunk az "első a minőség, mindenekelőtt az ügyfél" elvéhez, és szigorúan ellenőrizzük a gyártás annak biztosítására, hogy a termékek megfeleljenek a szabványoknak és a felhasználói igényeknek; átfogó értékesítés utáni szolgáltatásokat nyújtunk, beleértve helyszíni szerelési útmutatást, üzembe helyezést, karbantartást és műszaki oktatást, valamint folyamatosan innovatív és optimalizáljuk termékeinket, hogy támogassuk az energiaátviteli és -elosztó iparág fejlődését.
