Hv beltéri vákuum megszakító

A HV beltéri vákuum megszakító egy beltéri nagyfeszültségű háromállású vákuum megszakító, amely "biztonságos, megbízható, hatékony, karbantartásmentes és minden forgatókönyvhöz alkalmazkodó." 3,6-12kV-os teljesítményre alkalmas rendszerek, amelyek a hagyományos megszakítók fájdalompontjait kezelik, és az áramellátás magvédelmi egységeként szolgálnak rácsok és ipari berendezések.

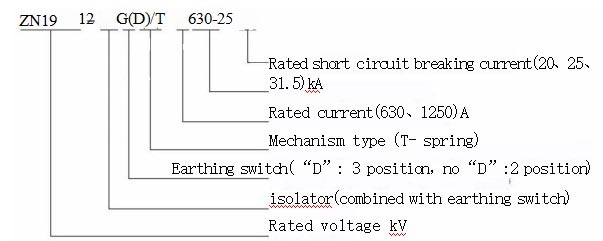

A tétel kódja és jelentése

Megjegyzés: Ha nincs földelő kapcsoló, a földelő tengely reteszelő tengelyként működik, és a méretek változatlanok maradnak.

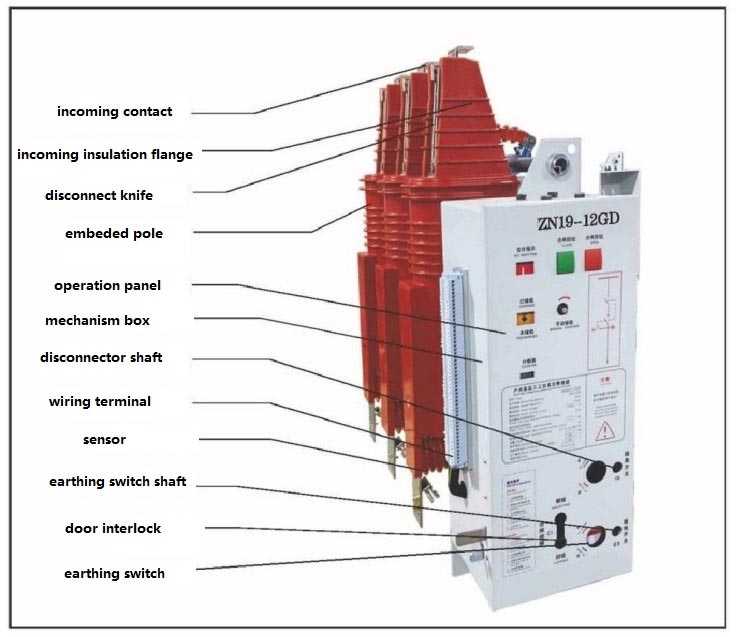

Alapvető előnyei

1. Kiváló elektromechanikai teljesítmény és hosszú élettartam

Stabil mechanikai szerkezet és kiváló elektromos teljesítmény. A mechanikai élettartam eléri a 3000 ciklust leválasztó kapcsolók, 10000 ciklus megszakítók és 3000 ciklus földelő kapcsolók. A fő áramkör szilárdtest beágyazott oszlopokat használ, javítva a környezeti alkalmazkodóképességet és a szigetelés megbízhatóságát, elérve karbantartásmentes működés és a karbantartási költségek csökkentése.

2. Moduláris felépítés és kényelmes működés

A moduláris keret több alapvető elemet integrál, így miniatürizált kialakítást ér el. A működési mechanizmus képes függetlenül cserélhető és karbantartható, támogatja a kézi működtetést, az AC/DC energiatárolást és a távirányítót, a különböző működési igényekhez való alkalmazkodás és a hatékonyság javítása.

3. Többféle védelem a helytelen működés megelőzésére

A HV beltéri vákuum megszakító átfogó elektromechanikus reteszelő eszközökkel van felszerelve. A a szakaszolón látható törés van kioldás után, a szekrény ajtaja reteszelve van a földelő kapcsolóval, és a kimenő vonal érintésmentes éles vonaljelző érzékelővel van felszerelve, amely átfogóan biztosítja a működési és berendezések biztonsága.

4. Sokoldalú alkalmazások

Különféle szekrénytípusokhoz alkalmazkodik, előre és hátrafelé is felszerelhető. Alkalmas különféle terhelésekre, különösen alkalmas gyakori működéssel és többszörös rövidzárlati árammal járó forgatókönyvekhez megszakítások, a különféle áramelosztási igények kielégítése.

Alapvető műszaki paraméterek

Valós alkalmazási eset

Egy kelet-kínai közepes méretű ipari és bányászati vállalkozás esettanulmánya igazolja a termék praktikusságát érték: A vállalkozás 10kV-os áramelosztó rendszerében eredetileg hagyományos olajmegszakítókat használtak, amelyek a nagy veszteségektől, a bonyolult karbantartástól és a magas meghibásodási aránytól (8%). A hibás áramkör HV-re cseréje után Beltéri vákuum-megszakító 2023-ban, karbantartásmentes működést ért el, így 30 000 RMB-t takarított meg az éves karbantartás során költségek, az energiafogyasztás 68%-os csökkentése, a meghibásodási arány 1% alá csökkentése és a stabil működés biztosítása 18 hónapok kudarc nélkül. Ez teljes mértékben bizonyítja a termék értékét a „költségcsökkentésben, a hatékonyság javításában és biztonság”, bemutatva az Usune beszállítói szakmai képességeit.

A termék használati és karbantartási útmutatója

1. Érvényes működési feltételek

A HV beltéri vákuum megszakító alkalmas beltéri környezetre, ahol a tengerszint feletti magasság ≤ 1000 m, a szeizmikus intenzitás ≤ 8 fokos, és nincs robbanásveszélyes korrózió vagy erős vibráció, napi átlagos páratartalom <95% és havi átlag páratartalom <90%. 1000 m feletti magasságok esetén a kiválasztás során szakmai számítások szükségesek.

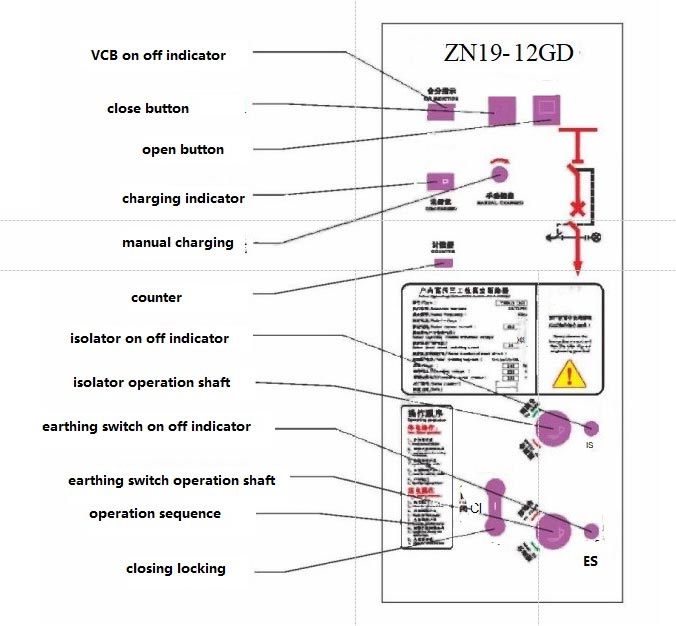

2. Működési eljárások

Támogatja a kézi és elektromos működtetést: A kézi működtetéshez külön energiatároló fogantyú szükséges az energia számára tárolás a megszakító bezárása és nyitása előtt; az elektromos működéshez másodlagos áramforráshoz kell csatlakoztatni táplálás, energiatárolás és működtetés vezérlőgombokon keresztül. A leválasztó kapcsoló az óramutató járásával megegyező irányban nyílik és zár az óramutató járásával ellentétes irányba. A szekrényajtó és a földelő kapcsoló a biztonság kedvéért reteszelve van.

3. Karbantartási követelmények

Az egész egység karbantartásmentes; a vákuummegszakítót csak külső sérülés esetén szabad megvizsgálni gyanított. A működési mechanizmus rendszeres ellenőrzést igényel, és a külső tisztítást 5 év után kell elvégezni működés vagy karbantartás után. A karbantartást szakképzett személyzetnek kell elvégeznie; a kiegészítő tápegység először le kell kapcsolni.

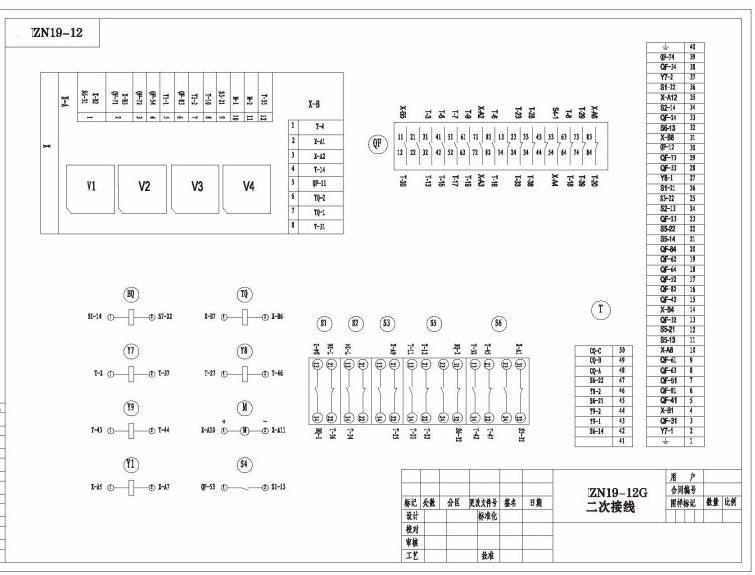

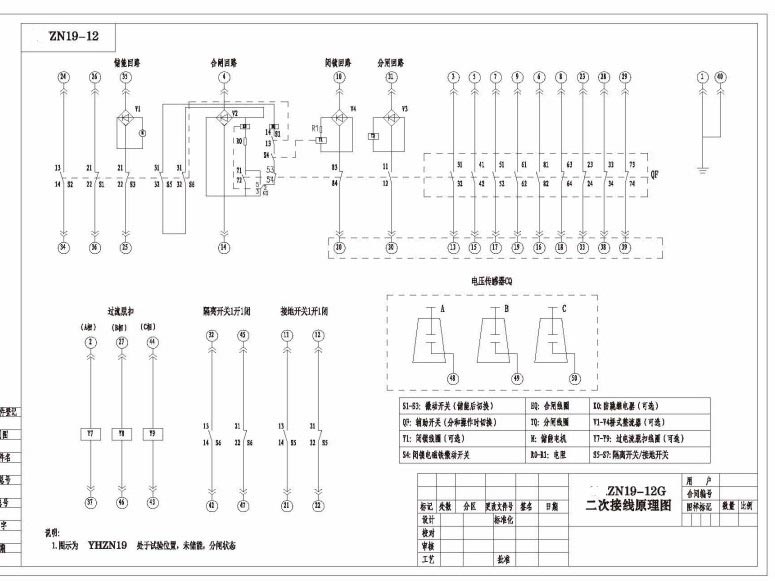

Külső méret és kapcsolási rajz

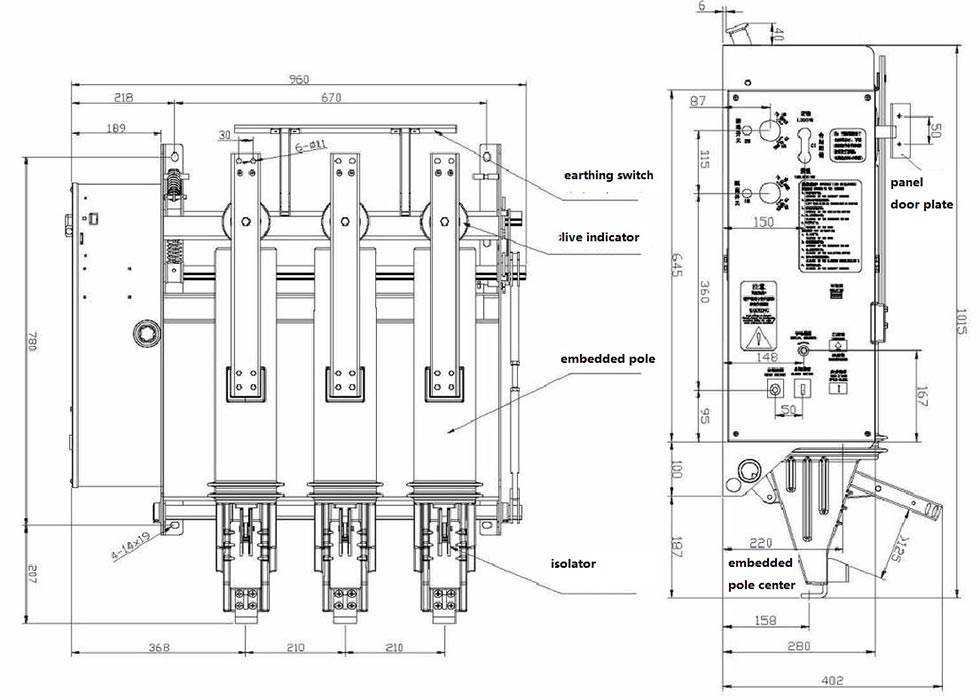

ZN19-12GD/(1250)-(31.5) inverziós beépítés

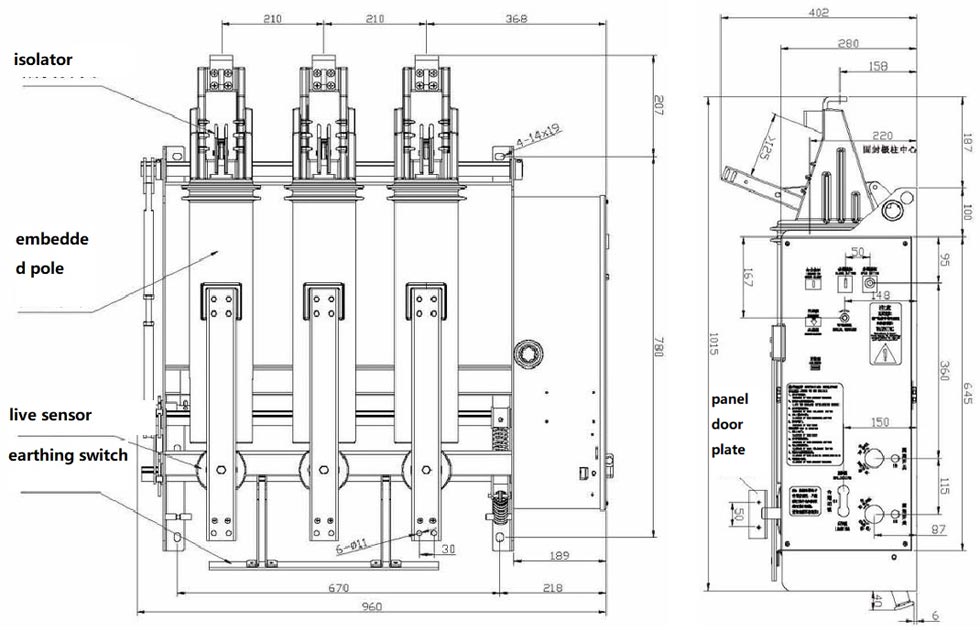

ZN19-12GD/(1250)-(31.5) normál beépítés

Márkagarancia és partnerségi előnyök

Professzionális gyártóként az Usune modern gyárral rendelkezik. HV beltéri vákuum-megszakítónk átesik szigorú teljesítmény- és mechanikai betörési tesztelés a gyár elhagyása előtt; a csomagolás és a szállítás szabványosítva, hogy a berendezés jó állapotban érkezzen meg. Kiváló minőségű hazai beszállítóként Kínában, az Usune személyre szabott megoldásokat, átfogó értékesítés utáni szolgáltatást és gyors szállítást biztosít. Termékeinket külföldre exportálják, kiváló minőségünk miatt előnyben részesített minket az iparágban, és folyamatosan megbízható termékeket biztosítunk a felhasználóknak áramelosztási megoldások.
