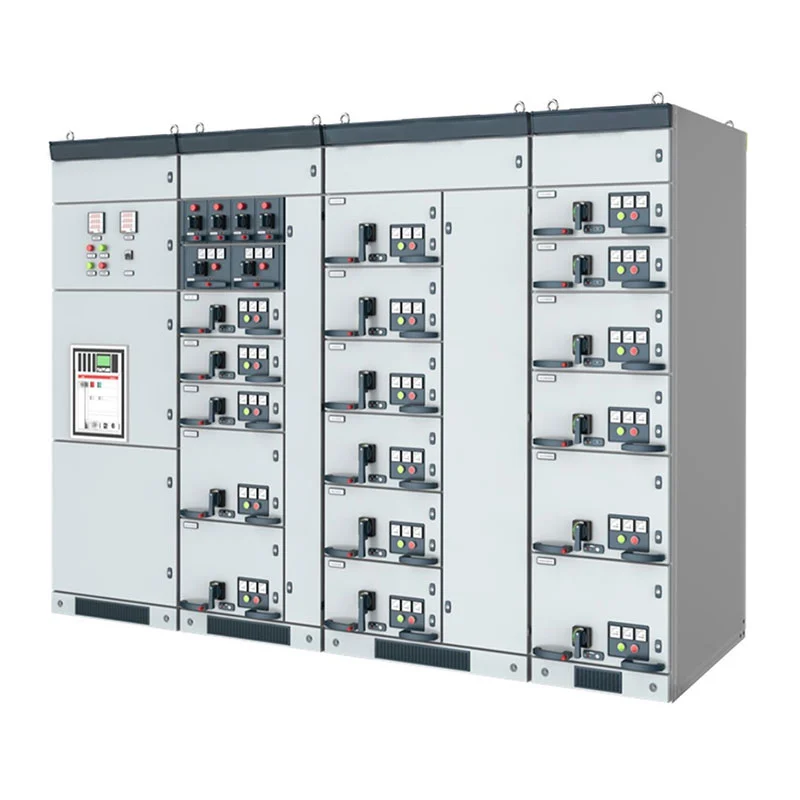

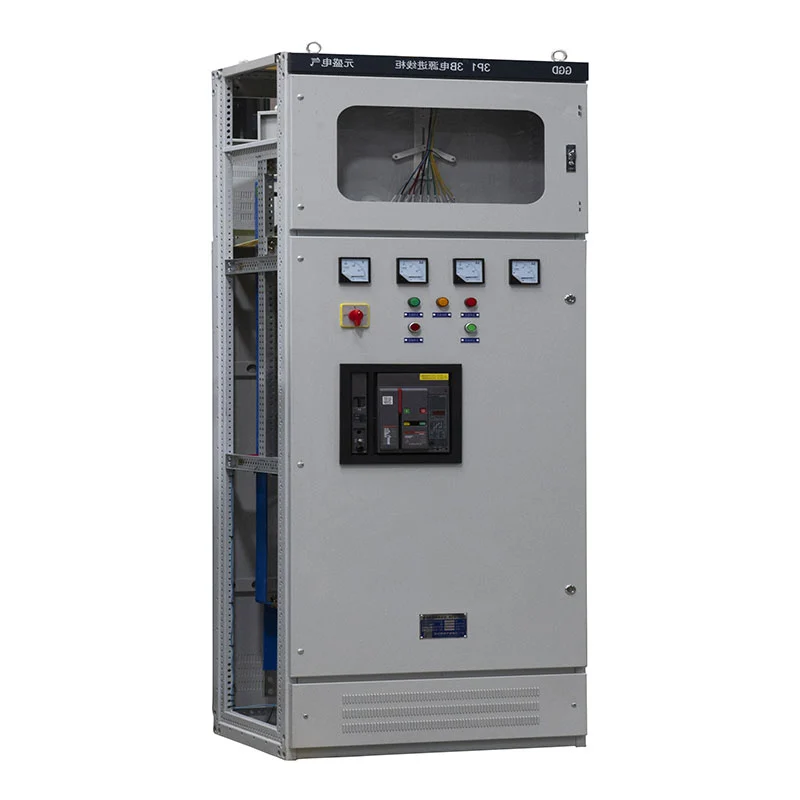

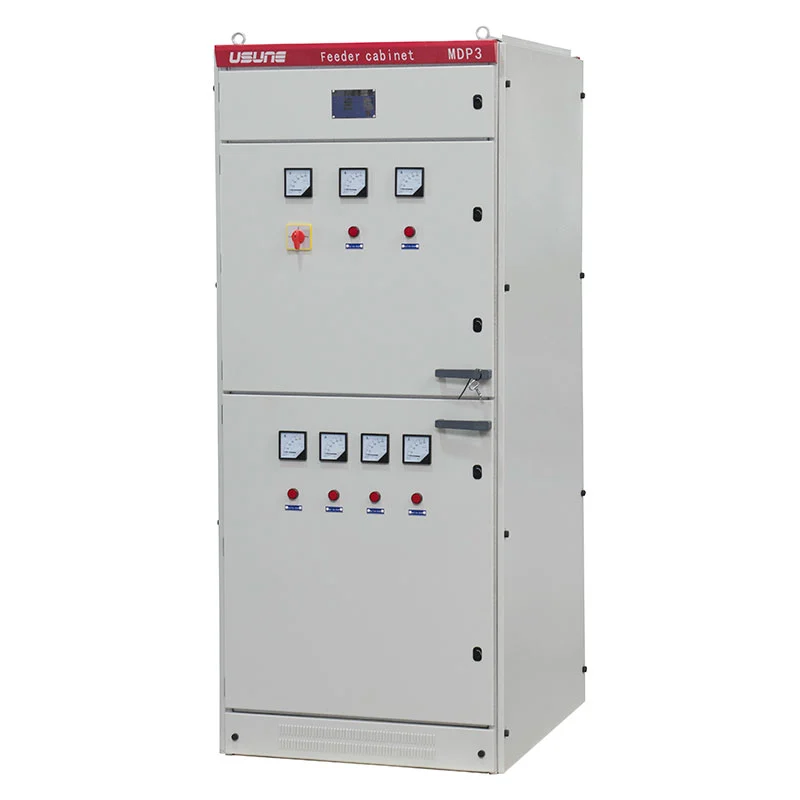

A GGD alacsony feszültségű áramelosztó panelt névleges frekvenciájú beltéri áramelosztási alkalmazásokhoz tervezték 50Hz és névleges üzemi feszültség 380/400V-ig. Szekrényszerkezete, réz gyűjtősínjei, vezérlő áramkörei és védelme A komponensek a projekt követelményei szerint konfigurálhatók. A megoldás alkalmas erőművekre, alállomásokra, gyárak, bányászati vállalkozások, kereskedelmi épületek és egyéb elektromos elosztó létesítmények.
A GGD alacsony feszültségű áramelosztó központot központi kisfeszültségű elosztó egységnek tervezték. Lehet elektromos áramot kapni a felfelé irányuló rendszertől, és elosztani a berendezések több kimenő áramköréhez, világítás, motorok és egyéb terhelések.
A szekrény elrendezhető bejövő szekrényként, kimenő elosztó szekrényként, kondenzátor kompenzációs szekrényként ill. egyéb konfigurációk az elektromos egysoros diagram szerint. Ez megkönnyíti a rendszer integrálását különböző ipari és kereskedelmi elosztó hálózatok.
A belső elrendezés elkülöníti a főbb elektromos alkatrészeket és a vezérlő vezetékeket a projekttervnek megfelelően. Univerzális megszakítók, öntött házas megszakítók, miniatűr megszakítók, mágneskapcsolók, relék, mérők és a többi komponens a kívánt áramköri funkciók szerint választható ki.
A testreszabott alkatrészmárkákat vagy specifikációkat igénylő projektek esetében az Usune koordinálhatja az alkatrészek kiválasztását a vevővel a gyártás előtt.
A szekrényváz és válaszfalak hidegen hengerelt acéllemezből készülnek. A referencialemez vastagsága a ≥2 mm, a kész élek kezelésével csökkentik az éles éleket a működés és a karbantartás során.
A szekrény szerkezetét úgy tervezték, hogy megfelelő mechanikai szilárdságot biztosítson a normál működéshez, miközben lehetővé teszi hozzáférés ellenőrzéshez, vezetékezéshez és alkatrészcseréhez. Az első és a hátsó ajtók praktikus elrendezésűek üzemeltetése és karbantartása.
Az elektrolitikus rezet a fő- és leágazósínekhez használják. Szigetelő és hőre zsugorodó védőanyagokat lehet a gyűjtősínrendszerre kell alkalmazni a szükséges dielektromos teljesítmény fenntartása érdekében.
A gyűjtősín-elrendezéshez fázisazonosítást biztosítunk, míg a gyűjtősín csatlakozások feldolgozása a szükséges elektromos csatlakozási mód. Rugalmas gyűjtősín-csatlakozás is biztosítható, ahol szükséges bejövő buszhíd és a főmegszakító.
Egy dedikált PE rézbusz van elrendezve a szekrény összeszerelési iránya mentén. A földelést igénylő alkatrészek lehetnek PE rendszeren keresztül csatlakozik, földelési kapcsokkal a külső földelő hálózathoz való csatlakozáshoz.
A kábelrekesz elegendő helyet tud fenntartani a kábelfejeknek és a kapcsolódó áramváltó-szerelésnek a projekt rajza szerint.
A bejövő szekrények univerzális megszakítókkal és megfelelő védelmi funkciókkal szerelhetők fel. A a mellékelt konfiguráció tartalmazhat elektromos megszakítókat feszültségcsökkenés elleni védelemmel és késleltetési funkciók az elektromos tervezésnek megfelelően.
A védelmi és vezérlési konfigurációt a projekt követelményei határozzák meg, nem pedig egyre korlátozva fix komponens kombináció.
A kimenő áramkörök különböző terhelésekhez és elosztási követelményekhez alakíthatók. Megszakítók, kontaktorok, hőrelék és sorkapcsok mindegyik névleges áramerőssége és szabályozási követelményei szerint választhatók ki etető.
A szekrény elrendezése támogatja az áramkör egyértelmű azonosítását, az eszközszámok és a vezetékek címkéi a könnyebb elhelyezés érdekében ellenőrzés és karbantartás.
Motoralkalmazások esetén a szekrénybe beépíthetők a megfelelő kapcsolással és védelemmel ellátott motorvezérlő áramkörök alkatrészeket. Indítás/leállítás jelzőlámpák és áramkör azonosítás elhelyezhető a szekrény panelén, hogy segítsen a kezelők gyorsan azonosítják az egyes motoráramköröket.
A másodlagos vezérlőáramkörök bekötése a jóváhagyott elektromos rajzok szerint történik. A rugalmas vezetékek rendezett kötegekbe rendezve, megfelelő szigeteléssel és hüvelyekkel, ahol a vezetékek áthaladnak mozgatható ill. mechanikailag kitett területek.
A referencia keresztmetszetek 1,5 mm²-t tartalmaznak a vezérlő- és váltakozó feszültségű áramköröknél, és 2,5 mm²-t a váltakozó áramú áramköröknél, a végleges elektromos tervezéstől függően.
A sorkapcsok égésgátló alkatrészeket használnak, míg a vezetékek azonosítása az áramkör számozása szerint ill a rajzokon látható vezeték iránya. Kerüljük a kézzel írott belső címkéket; áramkörök számai és felszerelései Az azonosítók nyomtatása vagy forróbélyegzése a tisztább hosszú távú karbantartás érdekében.
A GGD alacsony feszültségű áramelosztó panelt a következő referenciaparaméterek köré tervezték:
| Tétel | Specifikáció |
| Termék típusa | GGD alacsony feszültségű áramelosztó panel |
| Névleges feszültség | 0,4 kV |
| Névleges frekvencia | 50 Hz |
| Névleges áram | 3150A-ig |
| Védelmi fokozat | IP23 |
| Telepítés | Beltéri |
| Szennyezettségi szint | 3. szint |
| Magasság | ≤1000 m |
| Környezeti hőmérséklet | -10°C és +40°C között |
| Napi átlagos relatív páratartalom | ≤95% |
| Havi átlagos relatív páratartalom | ≤90% |
| Szeizmikus intenzitás | 8 magnitúdóig |
A végső elektromos paraméterek, a szekrény méretei és a komponensek kiválasztása a jóváhagyás szerint történik műszaki rajz és projekt követelményei.
| Modell | Névleges feszültség (V) | Névleges áram (A) | Névleges rövidzárlati megszakító áram (KA) | Névleges rövid idejű ellenállási áram (1s) (kA) | Névleges csúcs ellenállási áram (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600 (630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500 (1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Termék kódja | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Gyárakban, műhelyekben és bányászati létesítményekben a GGD kisfeszültségű áramelosztó központ központi szerepet tölthet be. gyártóberendezések, motorok, világítás és segédrendszerek elosztóhelye.
A szekrény konfigurálható kereskedelmi és sokemeletes épületek elosztó hálózataihoz, ahol több kimenő van Az áramkörök központi védelmet, mérést és vezérlést igényelnek.
Az erőművek és alállomások a berendezéseket kisfeszültségű segédáram-elosztásra és utánpótlásra is használhatják elektromos rendszerek, a belső konfiguráció a projekt egysoros diagramjához igazodik.
A berendezés beltéri telepítésre készült. A referencia üzemi hőmérséklet -10°C és +40°C között van 1000 m magasságig.
A környező környezetnek mentesnek kell lennie erős vibrációtól, ütésektől és korrozív körülményektől. Amikor különleges környezetvédelmi követelmények fennállnak, a műszaki feltételeket az Usune és a vevő korábban megbeszélheti termelés.
A felszerelés során a berendezés dőlése a függőleges síkhoz képest nem haladhatja meg az 5°-ot. Megfelelő telepítés segít fenntartani a szekrény beállítását, az ajtó működését és az elektromos csatlakozás megbízhatóságát.
A GGD kisfeszültségű áramelosztó panel tervezése és gyártása az alkalmazható kisfeszültségű kapcsolóberendezéseket követi követelményeket, beleértve a vonatkozó GB és IEC szabványokat. A szállított berendezés a szerint gyártható legfrissebb vonatkozó projektspecifikáció és jóváhagyott műszaki dokumentáció.
A legfontosabb referenciaszabványok közé tartozik a GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 és egyéb vonatkozó elektromos szabványok a projekt által meghatározott szabványoknak.
Az Usune gyártási és minőségirányítási tevékenységét ISO 9001, ISO 14001 és ISO 45001 rendszerek támogatják. Az elektromos termékek CE tanúsítvánnyal is szállíthatók, a megfelelő vizsgálati dokumentációval együtt a termék konfigurációjához.
| Összehasonlító elem | GGD alacsony feszültségű áramelosztó panel | Kihúzható kapcsolóberendezés | Fix típusú elosztó szekrény |
| Fő cél | Kisfeszültségű áramelosztás, vezérlés és védelem | Gyakori áramköri kapcsolás és karbantartás | Alapvető áramelosztás |
| Tipikus feszültség | 0,4 kV | Alacsony/közepes feszültség a konfigurációtól függően | Alacsony feszültség |
| Szekrény szerkezete | Fix moduláris szekrény | Kihúzható fiók/kocsi szerkezet | Fix telepítés |
| Áramköri hozzáférés | Első és hátsó karbantartás kiviteltől függően | A funkcionális egységek gyors kivonása | Hagyományos karbantartási hozzáférés |
| Konfigurációs rugalmasság | Magas | Nagyon magas | Mérsékelt |
| Gyűjtősín rendszer | Réz fő- és elágazósínek | Rekeszes gyűjtősín elrendezés | Réz vagy alumínium sínek |
| Megfelelő terhelések | Adagolók, motorok, világítás, segédrendszerek | Több adagoló és motorvezérlő áramkör | Általános elosztási terhelések |
| Karbantartási megközelítés | Alkatrész szintű ellenőrzés és csere | Funkcionális egység kivonása karbantartáshoz | Alkatrész szintű karbantartás |
| Projekt testreszabása | Egysoros diagram és alkatrész alapú testreszabás | Fiókkonfiguráció testreszabása | Alapvető konfiguráció testreszabás |
| Tipikus alkalmazások | Gyárak, alállomások, erőművek, épületek | Ipari elosztás és motorvezérlés | Kereskedelmi és általános célú forgalmazás |
A GGD alacsony feszültségű áramelosztó panel különösen akkor megfelelő, ha a projekt robusztus központosítást igényel elosztószekrény áttekinthető belső szerkezettel, réz gyűjtősín rendszerrel és rugalmas bejövő bemenet kiválasztásával, kimenő és vezérlő áramkörök.
Olyan projekteknél, ahol az egyes funkcionális egységek gyors cseréje az elsődleges követelmény, kivonható konfiguráció megfelelőbb lehet. Egyszerűbb, kevesebb áramkörcserével rendelkező elosztó hálózatokhoz fix típusú szekrény egyszerűbb megoldást nyújthat.
Az USune kiválaszthatja a szekrény szerkezetét, a megszakítókat, a gyűjtősín elrendezését, a vezérlőelemeket és a belső vezetékeket a projekt egysoros diagramja és műszaki követelményei szerint.
A GGD alacsony feszültségű áramelosztó panelre hivatkoztak a Cas-space rakétaindítási projektben, bemutatja alkalmazását olyan projektkörnyezetben, ahol strukturált kisfeszültségű elosztás és elektromos fontos a berendezések megbízhatósága.
A Zhejiang Usune Electric Co., Ltd. több mint 14 éves tapasztalattal rendelkezik az elektromos berendezések területén, támogatott tapasztalt K+F csapat, amely képes a projektspecifikus követelményeknek megfelelő konfigurációkat kidolgozni.
Az elektromos alkatrészektől és a szekrénygyártástól a belső kábelezésig és a végső ellenőrzésig az Usune ellenőrzötten alkalmazza gyártási és minőségellenőrzési eljárások. A szabványos gyártási idő körülbelül 15-20 nap, attól függően a konfigurációról és a rendelési mennyiségről.
Speciális megszakítókat, vezérlőelemeket, szekrényméreteket, gyűjtősín elrendezést igénylő projektekhez huzalozási konfigurációk, az Usune a vevő egysoros diagramja és műszaki alapján fejlesztheti a berendezést specifikációk.
A szabványos referencia névleges feszültség 0,4 kV, névleges frekvenciája 50 Hz. A végső paraméterek a projekttől függenek tervezés.
A mellékelt konfiguráció elérheti a 3150A-t, a kiválasztott megszakítótól, gyűjtősíntől és az általános elektromosságtól függően tervezés.
Igen. Szekrény méretei, elektromos alkatrészek, be- és kimenő áramkörök, vezérlési funkciók, gyűjtősín az elrendezések és egyéb részletek a jóváhagyott rajzok szerint testreszabhatók.
A konfiguráció tartalmazhat univerzális megszakítókat, öntött házas megszakítókat, miniatűr megszakítókat, kontaktorok, hőrelék, mérők és egyéb alkatrészek a projekt követelményeinek megfelelően.
A normál gyártási idő a mennyiségtől és a műszaki konfigurációtól függően körülbelül 15-20 nap.
Igen. Az Usune OEM- és projektalapú testreszabást tud biztosítani, beleértve a meghatározott összetevő-konfigurációkat és az ügyfeleket követelményeknek.
Az alkatrészeket és az összeszerelt szekrényeket a gyártás során ellenőrzik, ezt megelőzően pedig rutinellenőrzés és tesztelés következik szállítmány. A vonatkozó vizsgálati dokumentáció a projekt követelményeinek megfelelően szállítható.
