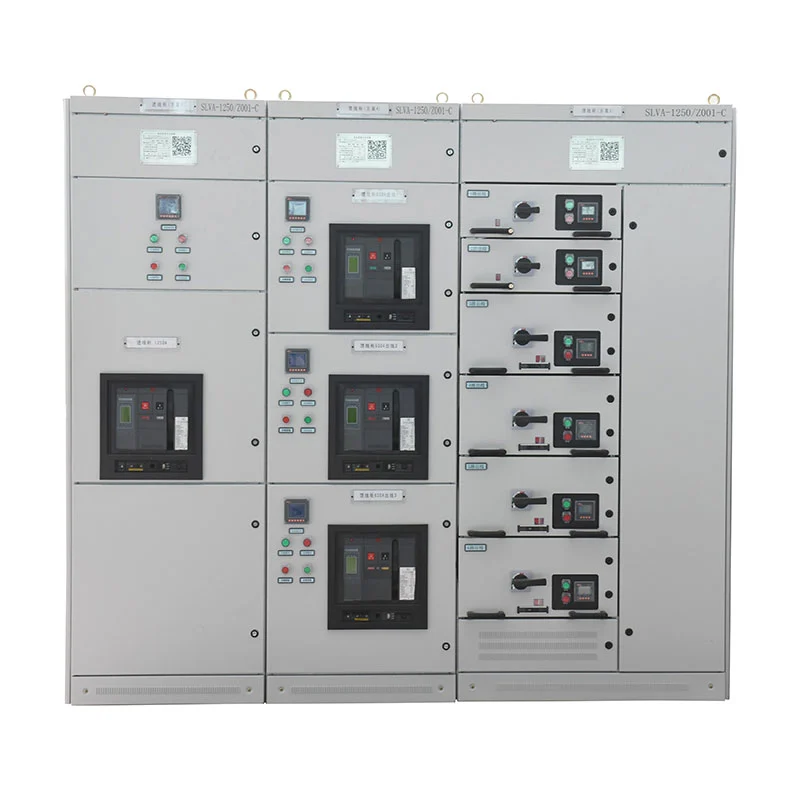

Az 50–60 Hz-es váltakozó áramú, 660 V-ig terjedő névleges üzemi feszültségű rendszerekhez tervezve, a kisfeszültségű fiókos kapcsolószekrény konfigurálható energiaelosztásra, motorvezérlésre és teljesítménytényező kompenzációra. Arra alkalmas ipari üzemek, erőművek, petrolkémiai projektek, közlekedési infrastruktúra, kereskedelmi épületek, és egyéb kisfeszültségű elektromos rendszerek.
Egy hagyományos rögzített elosztószekrényben az elektromos áramkörök viszonylag függenek a teljes szekrénytől elrendezése. Ha egy létesítmény sok független terhelést tartalmaz, ez az áramkör kezelését és jövőjét teheti a módosítás bonyolultabb.

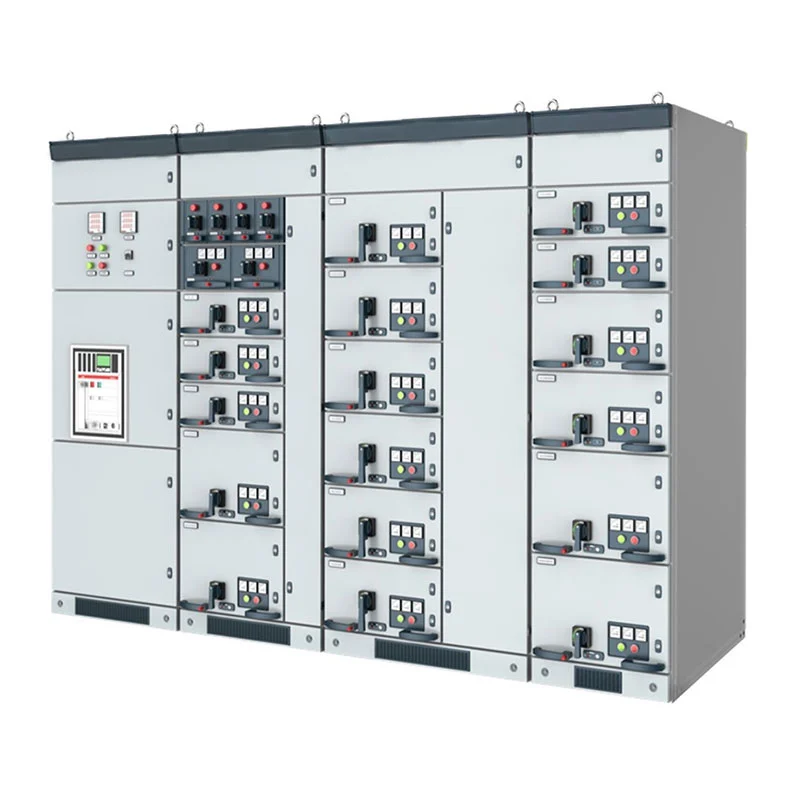

A fiókos konfiguráció az elektromos funkciókat egyedi egységekre osztja. Minden fiók megfelelhet a specifikus adagoló, motor vagy elektromos terhelés, lehetővé téve a teljes szekrény tényleges rendszerezését elosztási struktúra.
A gyárak és a nagy létesítmények esetében ez azt jelenti, hogy a kapcsolóberendezéseket nem az elektromos terhelés köré lehet tervezni egyszerűen a szekrény fizikai méretei körül.
A fiókszerkezet lehetővé teszi különböző áramkörök hozzárendelését külön funkcionális egységekhez.
Például egy gyártóüzemben lehetnek független áramkörök a szállítószalag motorokhoz, szivattyúkhoz, ventilátorokhoz, segédberendezésekhez gépek, világítás és általános áramelosztás. Ezek az áramkörök egyénileg elrendezhetők elektromos követelmények.
Ez a struktúra segít a kezelőknek azonosítani az egyes áramkörök és a hozzájuk csatlakoztatott berendezések közötti kapcsolatot, ami az különösen értékes nagy elektromos helyiségekben, amelyek számos kimenő adagolót tartalmaznak.
Nem minden elektromos terhelésnek ugyanaz a teljesítményigénye. Egy kis segédmotor és egy nagy teljesítményű gyártómotor eltérő kapcsolási és védelmi elrendezéseket igényelhet.
A kisfeszültségű fiókos kapcsolószekrény ezért nagy és kis fiókokat használhat különböző áramkörökhöz követelményeknek. A fiók konfigurációja meghatározható a motor teljesítménye, az adagoló kapacitása és a szám alapján a projekten belüli áramkörökből.
Ez nagyobb szabadságot biztosít a villamosmérnökök számára a szekrény elrendezésének elkészítésekor.
Az ipari létesítmények esetében a motorvezérlés a kisfeszültségű villamos energia jelentős részét teheti ki rendszer.
Az MCC konfiguráció nagy és kis fiókokból áll, mindegyik áramkör fő kapcsolókészüléke a nagy megszakítóképességű öntött házas megszakító vagy forgó terheléskapcsoló biztosítékkal.
Ez az elrendezés alkalmazható szivattyúkat, kompresszorokat, ventilátorokat, szállítószalagokat, gyártógépeket és egyéb motoros berendezések.
Ezeknek a motoráramköröknek a dedikált funkcionális egységekre történő szétválasztása is segít az elektromos kapcsolat egyszerűsítésében az egyes motorok és a hozzájuk tartozó adagolók között.

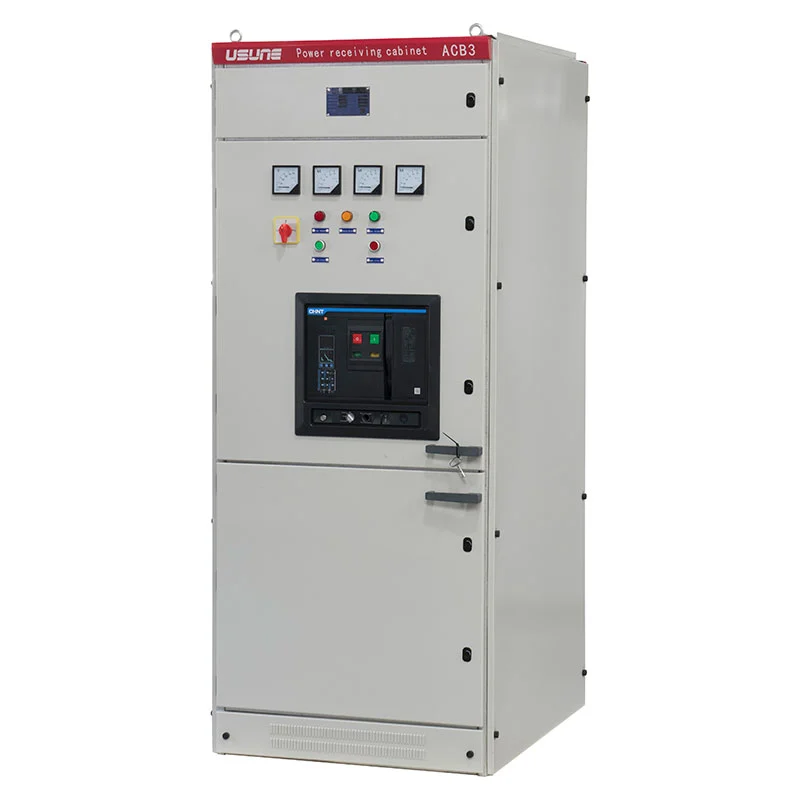

A Power Distribution Center szekrényt ott használják, ahol a bejövő elektromos áramot több között kell felosztani lefelé irányuló áramkörök.
A PC-konfiguráció az Emax, MT, 3WN, AH és ME sorozatú megszakítókat képes befogadni, a jóváhagyástól függően elektromos tervezés.
A kiválasztásnál figyelembe kell venni a névleges áramot, a rövidzárlati kapacitást, az adagoló jellemzőit, a védelmi koordinációt, és a csatlakoztatott berendezés követelményei.
A motoros ipari rendszerek jelentős meddőenergia-igényt generálhatnak. Az ilyen telepítéseknél teljesítménytényező kompenzáció része lehet a kisfeszültségű elektromos tervezésnek.
A kompenzációs szekrény konfigurálható kézi, automatikus vagy távoli teljesítménytényező kompenzációra.
Konfigurációja az ügyfél terhelési jellemzőinek és elektromos vezérlésének megfelelően határozható meg ahelyett, hogy minden projektre ugyanazt a kompenzációs rendszert alkalmaznák.
A berendezés különböző terhelési szerkezetű elektromos rendszerekhez illeszthető.
A több gyártósorral rendelkező gyárak külön fiókegységeket használhatnak a motorokhoz, a segédberendezésekhez és az általános berendezésekhez tápáramkörök.
Szivattyúk, kompresszorok, ventilátorok és egyéb technológiai berendezések külön motorvezérlő áramkörökön keresztül helyezhetők el.
A nagy termelési létesítmények központosított kisfeszültségű elosztást használhatnak több nagy teljesítményű berendezéshez és motorhoz adagolók.
A vasúti létesítmények, terminálok és a támogató infrastruktúra használhatja a szekrényt berendezések áramelosztására és elektromos segédrendszerek.
A kereskedelmi és lakóépületek több kisfeszültségű betáplálót is megszervezhetnek egy központi elosztáson belül rendszer.
Az erőművek és az energetikai projektek a szerint konfigurálhatják az elosztási, motorvezérlési és kompenzációs funkciókat kiegészítő elektromos terheléseik.
| Tétel | Specifikáció |
| Termék típusa | Kisfeszültségű fiókos kapcsolóberendezés |
| Névleges üzemi feszültség | ≤660V |
| Névleges frekvencia | 50Hz / 60Hz |
| Fő funkciók | Teljesítményelosztás / Motorvezérlés / Teljesítménytényező kompenzáció |
| PC konfiguráció | Emax / MT / 3WN / AH / ME sorozatú megszakítók |
| Ügyfélközpont-konfiguráció | Kis és nagy fiókok |
| MCC fő kapcsolás | Nagy törésbiztos MCCB / forgó terheléskapcsoló biztosítékkal |
| Kártérítés | Kézi / Automata / Távirányító |
| Normál magasság | ≤2000 m |
| Környezeti hőmérséklet | -5°C és +40°C között |
| 24 órás átlaghőmérséklet | ≤+35°C |
| Szállítás és tárolás | -25°C és +55°C között |
| Rövid távú hőmérséklet | +70°C-ig ≤24 óráig |
| Alkalmazható frekvencia | AC 50-60Hz |
A normál működési környezet környezeti hőmérséklete -5°C és +40°C között legyen, átlagosan hőmérséklet 24 órán át nem haladja meg a +35°C-ot.
+40°C-os maximális környezeti hőmérsékleten a relatív páratartalom nem haladhatja meg az 50%-ot. Magasabb páratartalom elfogadható alacsonyabb hőmérsékleten, például akár 90%-ig +20°C-on. A páralecsapódás miatt figyelembe kell venni a hőmérséklet-ingadozásokat előfordulhat.
A szabványos magasság ≤2000 m.
Szállítás és tárolás során a berendezés -25°C és +55°C közötti hőmérsékletnek is ellenáll, rövid ideig +70°C-ig, legfeljebb 24 órán keresztül.
A speciális alkalmazások, beleértve a tengeri olajfúró platformokat és az atomerőműveket, külön műszaki megoldást igényelnek értékelés és megállapodás a gyártó és a végfelhasználó között.
A Cas-space Rocket Launch Project egy mérnöki referencia az Usune elektromos berendezésekhez.
A rakétakilövő infrastruktúra különféle támogató elektromos terheléseket tartalmaz, beleértve a segédberendezéseket létesítmények és infrastrukturális szolgáltatások. Az ilyen létesítmények világos áramkör-szervezést és megbízhatóságot igényelnek elektromos elosztás a különböző működési területek támogatására.
Az Usune berendezés a projekt elektromos rendszerének részeként került alkalmazásra, gyakorlati tapasztalatot biztosítva az ellátásban kapcsolóberendezések speciális infrastruktúrához.
A projekt azt is bemutatja, hogy mennyire fontos a szekrénykonfiguráció a tényleges elektromos architektúrához igazítani ahelyett, hogy egységes elrendezésre támaszkodnánk.
Az Usune termelési és irányítási rendszerét az ISO 9001, ISO 14001 és ISO 45001 szabványok támogatják.
A berendezést a vonatkozó IEC és GB követelmények szerint gyártják, beleértve a GB 7251.1, JB/T 9961 és a kisfeszültségű kapcsoló- és vezérlőberendezés-egységekre vonatkozó vonatkozó nemzetközi követelmények.
Szállítás előtt a kész szekrény gyári ellenőrzésen és rutinvizsgálaton esik át. A vonatkozó vizsgálati jelentések és műszaki dokumentáció a projekt követelményeinek megfelelően szállítható.
A beszerzési csapatok számára a legfontosabb lépés az elektromos konfiguráció megerősítése a gyártás előtt.
Az alacsony feszültségű fiókos kapcsolószekrényt a tényleges terhelési lista alapján kell kiválasztani, nem csak a szekrény névleges feszültsége.
Az Usene a következők megerősítését javasolja:
| Ügyfélinformációk | Miért számít |
| Rendszerfeszültség | Meghatározza az alapvető elektromos tervezést |
| Bejövő áram | Meghatározza a bejövő kapacitást |
| Etetők száma | Meghatározza a fiók mennyiségét |
| Motor Mennyiség | Meghatározza az Ügyfélközpont követelményeit |
| Motor besorolások | Meghatározza a fiók- és kapcsolóválasztást |
| Rövidzárlati szint | Meghatározza a védelmi követelményeket |
| Kompenzációs követelmény | Meghatározza a kompenzációs kapacitást |
| Telepítési környezet | Megerősíti a működési feltételeket |
| Egysoros diagram | Támogatja a végleges szekrénykonfigurációt |
Ha megadja ezeket az adatokat az ajánlattételi szakaszban, az Usune olyan konfigurációt készíthet, amely jobban megfelel az árajánlatnak az ügyfél tényleges elektromos rendszere.
| N o. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység | |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 | |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 | |
| 4 | Névleges szigetelési szint | 1 perc A frekvencia ellenáll a nyomásnak | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| A világítási impulzus ellenáll a feszültségnek | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 | |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 | |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 | |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 | |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— | |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— | |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 | |
| 12 | Mechanikai élettartam | terhelésmegszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Leválasztó/föld kapcsoló | 5000 | 5000 | 5000 | |||
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 | |
| 14 | Névleges töltési nyomás (20 ℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP védettségi fokozat | Szekrény | IP4X | IP4X | IP4X | |
| Gáztartály | IP67 | IP67 | IP67 | |||

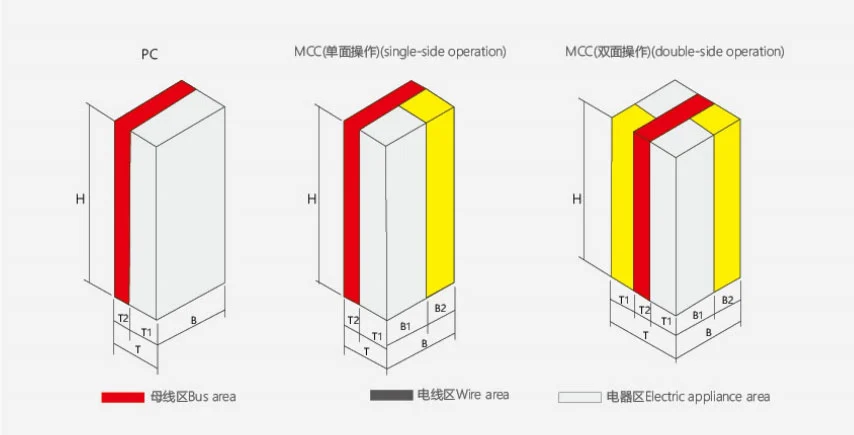

| Magasság | Szélesség | Mélység | Jegyzet | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Egyoldali működés |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Kétoldali működés |
A szekrény összeszerelése a gyárban történik szabványos szekrényszerkezetek és funkcionális alkatrészek felhasználásával.
A gyártási folyamat kiterjed az alkatrészellenőrzésre, szerkezeti összeszerelésre, fiókbeépítésre, elektromos vezetékezésre, funkcionális egység ellenőrzése és rutin tesztelése.
Ez a gyári összeszerelési folyamat lehetővé teszi a végleges szekrénykonfigurációnak a jóváhagyotthoz képest történő ellenőrzését műszaki követelmények szállítás előtt.
A berendezést 660 V és az alatti névleges üzemi feszültségű váltakozó áramú rendszerekhez tervezték.
A fiókelrendezés lehetővé teszi az egyes elektromos áramkörök önálló funkcionális egységként történő szervezését, amely képes megkönnyíti a nagy elosztórendszerek kezelését és konfigurálását.
Igen. Az MCC konfiguráció nagy és kis fiókokat is használhat a motor kapacitásának és az áramköri követelményeknek megfelelően.
A PC konfiguráció az Emax, MT, 3WN, AH és ME sorozatú megszakítókat használhatja a jóváhagyott projektnek megfelelően tervezés.
Igen. Az MCC szakaszt kifejezetten több motoráramkörhöz tervezték, és különböző fiókokkal konfigurálható méretek.
Igen. A kézi, automatikus és távoli kompenzációs funkciók a projekt igényei szerint konfigurálhatók.
Az Usune ISO 9001, ISO 14001 és ISO 45001 irányítási rendszerek szerint működik. A termékek gyártása szerint vonatkozó IEC és GB szabványok, CE-tanúsítvánnyal az alkalmazható konfigurációkhoz.
Igen. Fiókok mennyisége, áramkör elrendezése, megszakító kiválasztása, MCC konfiguráció és kompenzációs funkciók lehetnek az ügyfél elektromos igényei szerint határozzák meg.
A leghasznosabb információk közé tartozik a rendszerfeszültség, a bejövő áram, az adagolók száma, a motor mennyisége és névleges értéke, rövidzárlati szint, kompenzációs követelmények, telepítési környezet és az elektromos egysoros diagram.
Az Usune kisfeszültségű kapcsolóberendezéseket biztosít olyan elektromos rendszerek számára, ahol több áramkört kell megszervezni központi szekrényben.
Az alacsony feszültségű fiókos kapcsolószekrényt beszerző ügyfelek számára az Usune felmérheti az elektromos terhelést felépítése, megfelelő fiókkonfigurációk kiválasztása, koordináta komponensek kiválasztása, teljes gyári összeszerelés és tesztelés, és műszaki dokumentáció biztosítása a projekt megvalósításához.
