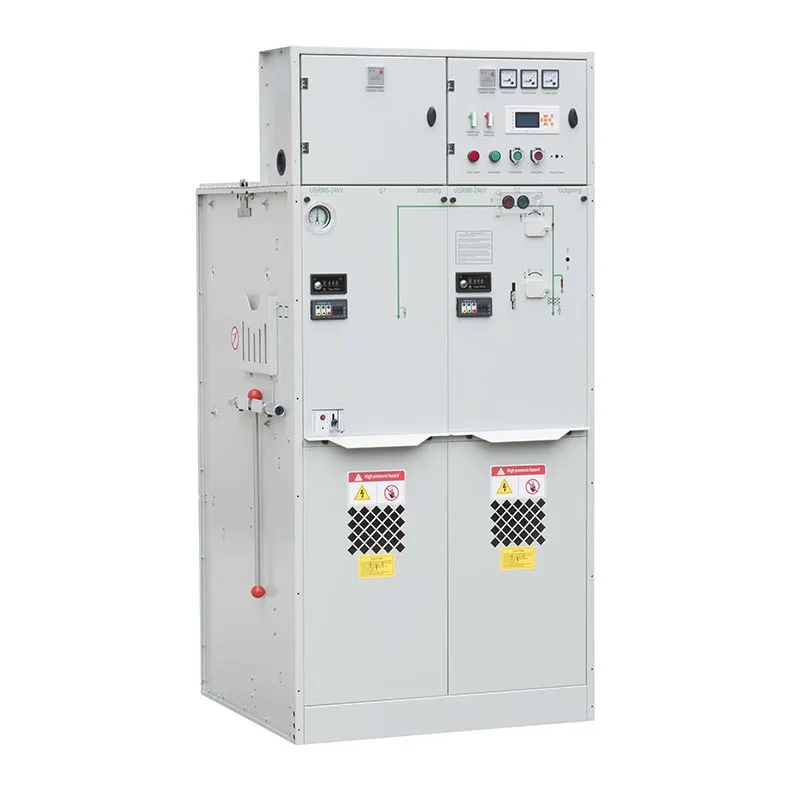

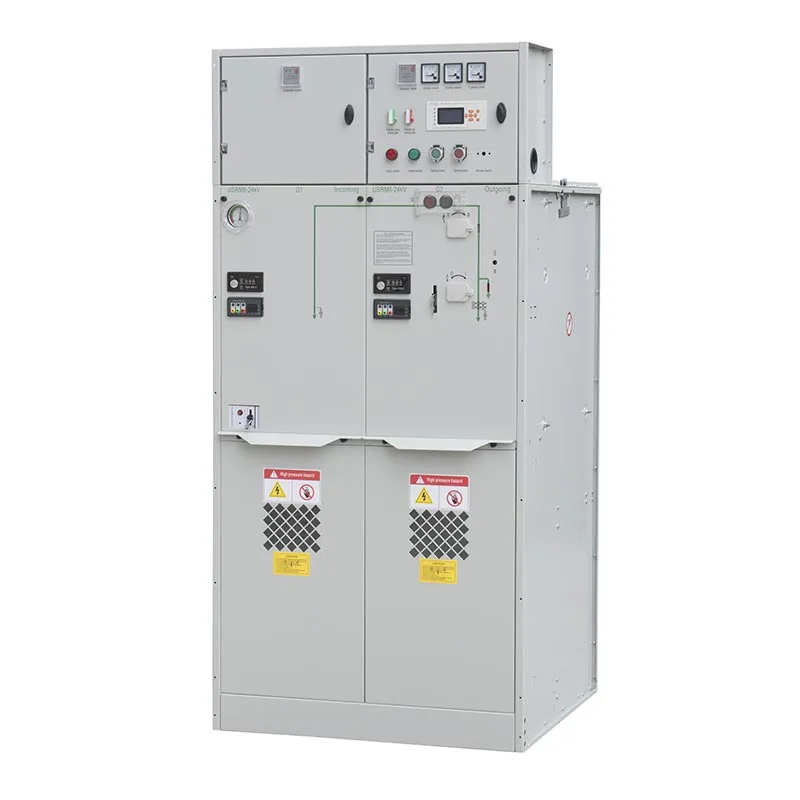

Az Usune 24kV-os gázszigetelt kapcsolóberendezése különböző funkcionális egységekkel kapható, hogy megfeleljen az adott elosztásnak követelményeknek. A C egység egy terhelésmegszakító kapcsoló egység a terhelés kapcsolásához és elosztásának szabályozásához, az F egység egy terhelés Megszakító kapcsoló-biztosíték kombinált egység a transzformátor és az adagoló védelmére, a V egység pedig egy megszakító egység fejlett kapcsolási és védelmi funkciókat igénylő alkalmazások.
Kompakt, zárt szerkezetével, rugalmas funkcionális konfigurációjával és megbízható szigetelési teljesítményével az Usune praktikus megoldást kínál azoknak az ügyfeleknek, akik az áramelosztás biztonságát szeretnék javítani, miközben csökkentik a telepítést teret.
A zárt gázszigetelésű kialakítás a fő elektromos alkatrészeket egy zárt szekrényben helyezi el, csökkentve azok méretét pornak, nedvességnek és külső szennyeződéseknek való kitettség. Ez a kompakt szerkezet segít optimalizálni a telepítési helyet és különösen alkalmas alállomásokhoz, ipari üzemekhez és városi elosztó projektekhez, ahol van szabad hely korlátozott.
Az Usune 24kV-os gázszigetelt kapcsolóberendezése az elosztóhálózattól függően különböző funkcionális konfigurációkat támogat követelményeknek. A C egység terhelésmegszakító kapcsolót használ a megbízható terhelésváltás érdekében, az F egység pedig terhelésmegszakítást kombinál kapcsoló biztosítékokkal a transzformátor és az adagoló védelmére, míg a V egység megszakítót használ az alkalmazásokhoz átfogóbb kapcsolási és védelmi képességeket igényel.
A kapcsolóberendezést -40°C és +50°C közötti környezeti hőmérsékletre tervezték, ahol a 24 órás átlaghőmérséklet nem meghaladja a 35°C-ot. 4000 m-es magasságig használható, miközben különös figyelmet kell fordítani a gáztöltésre nyomás, ha a berendezést 1000 m fölé telepítik. Nagy magasságban történő telepítés esetén a végső konfiguráció a tényleges működési feltételeknek megfelelően meg kell erősíteni az Usune-nal.
A zárt szerkezet segít csökkenteni a környezeti szennyeződések hatását a belső alkatrészekre, amelyek képesek egyszerűsíti a rutinfelszerelés-kezelést. Ezáltal a kapcsolóberendezés olyan ügyfelek számára is megfelelő, akiknek megbízhatóságra van szükségük középfeszültségű berendezések csökkentett karbantartási munkaterheléssel.
A normál üzemi magasság 4000 m-ig terjed. Ha a berendezést 1000 m-nél nagyobb magasságban telepítik, a töltési nyomás a tényleges beépítési magasságnak megfelelően állítható. 2000 feletti telepítésekhez m, különös figyelmet kell fordítani a csökkentett légköri nyomásra és az ebből eredő szigetelési követelményekre.
A berendezést -40°C és +50°C közötti környezeti hőmérséklet-tartományra tervezték, 24°C feletti átlaghőmérséklet mellett. 35°C-ot meg nem haladó óra. Ez a széles üzemi hőmérséklet-tartomány lehetővé teszi, hogy a kapcsolóberendezések mind hidegrégiós, mind meleg éghajlatú alkalmazások, amikor a projekt általános feltételei megfelelnek a meghatározott követelményeknek.
A relatív páratartalom 24 órán belül nem haladja meg a 95%-ot, és nem haladja meg a 90%-ot. havi rendszerességgel. A telepítési környezetnek mentesnek kell lennie a robbanásveszélyes vagy korrozív gázoktól is károsan befolyásolja a berendezést.
A kapcsolóberendezést olyan helyekre kell felszerelni, ahol nincsenek robbanásveszélyes vagy korrozív gázok, vagy súlyos ütések és ütések. A környezetszennyezési szintje nem haladhatja meg a GB/T 5582 szerinti III. szintet. Különleges üzemeltetési feltételek gyártás előtt közölni kell a gyártóval, hogy a megfelelő berendezés konfigurációt lehessen elvégezni megerősítette.
A C egység középfeszültségű terheléskapcsolásra és elosztásvezérlésre készült. Praktikus konfiguráció feeder és hálózati alkalmazásokhoz, ahol megbízható terhelésváltásra van szükség anélkül, hogy a megszakító alapú védelmi elrendezés.
Az F egység egy terhelésmegszakító kapcsolót biztosít biztosítékokkal kombinálva kapcsolási és védelmi funkciókat biztosít. Ez különösen alkalmas transzformátor adagoló alkalmazásokhoz, ahol kompakt berendezések és hatékony rövidzárlatvédelem szükséges szükséges.
A V egység megszakítót használ az átfogóbb kapcsolási és védelmi funkciókat igénylő alkalmazásokhoz. Alkalmas középfeszültségű elosztórendszerekhez, ahol áramkör-megszakítás és védelmi koordináció van fontos követelmények.
| Nem. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 |
| 4 | Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Köztes fázis, test | kV | 42/65 | 42/65 | 42/65 |
| Névleges szigetelési szint – 1 perc Frekvenciatűrő feszültség-leválasztási távolság | kV | 48/79 | 48/79 | 48/79 | |
| Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Vezérlő és segédáramkör | kV | 2/2 | 2/2 | 2/2 | |
| Névleges szigetelési szint – Világítóimpulzus-ellenállási feszültség – Köztes fázis, test | kV | 75/125 | 75/125 | 75/125 | |
| Névleges szigetelési szint – Fényimpulzus-ellenállási feszültségleválasztó távolság | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 |
| 12 | Mechanikus élettartam-terhelés megszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Mechanikus élettartam-leválasztó/földelés kapcsoló | Times | 5000 | 5000 | 5000 | |
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 |
| 14 | Névleges töltési nyomás (20℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 |
| 16 | IP védettségi fokozat – kabinet | IP4X | IP4X | IP4X | |
| IP védettségi fokozat – Gáztartály | IP67 | IP67 | IP67 |
Az Usune 24kV-os gázszigetelt kapcsolóberendezés olyan ipari üzemekben használható, ahol megbízható középfeszültségű kapcsolási ill. védelme elengedhetetlen a folyamatos termeléshez. A kompakt ház segít optimalizálni az elektromos helyiségek terét, míg a C, F és V konfigurációk lehetővé teszik, hogy a berendezést különböző adagolókkal és transzformátorokkal illessze követelményeknek.
Az F és V egységek transzformátor- és adagolóalkalmazásokhoz konfigurálhatók, ahol védelem és kapcsolás működik kompakt középfeszültségű rendszerbe kell integrálni. A zárt kialakítás a belső védelmet is segíti a környezetszennyezéstől származó összetevőket.
A városi alállomások, kereskedelmi létesítmények és infrastrukturális projektek gyakran szigorú követelményeket támasztanak a berendezésekkel szemben méret és üzembiztonság. Az Usune 24kV-os gázszigetelt kapcsolóberendezés kompakt kialakítása alkalmassá teszi olyan projektek, ahol a beépítési hely korlátozott, és megbízható középfeszültség-elosztásra van szükség.
A gázszigetelt kapcsolóberendezés zárt és kompakt szerkezettel rendelkezik, amely lehetővé teszi a szükséges kapcsolást és védelmet funkciókat egy kisebb telepítési területbe integrálni. Hagyományos légszigetelt kapcsolóberendezések általában nagyobb elektromos távolságot igényel, ami nagyobb helyigényt eredményez.
Az Usune gázszigetelt kapcsolóberendezés zárt szerkezete csökkenti a belső elektromos alkatrészek közvetlen kitettségét porra, nedvességre és külső szennyeződésekre. A hagyományos légszigetelt berendezések jobban függenek a körülvevő telepítési környezetet, és további környezetvédelmet igényelhet az igényes helyeken.
A C, F és V egységek lehetővé teszik az ügyfelek számára, hogy különböző kapcsolási és védelmi funkciókat válasszanak a saját igényeik szerint elosztási követelmények. Ez a moduláris megközelítés nagyobb rugalmasságot biztosít, mint egyetlen rögzített kapcsolóberendezés használata konfiguráció különböző alkalmazásokhoz.
Az Usune 24kV-os gázszigetelt kapcsolóberendezését a középfeszültségre vonatkozó érvényes kínai szabványok alapján tervezték kapcsolóberendezések és elektromos berendezések, beleértve a GB 3804-2004-et a nagyfeszültségű váltakozó áramú terhelésmegszakítókhoz, a GB 1984-2014-et nagyfeszültségű váltakozó áramú megszakítók, GB 16926-2009 nagyfeszültségű váltakozó áramú terhelésmegszakító-biztosíték kombinációkhoz és GB 1985-2014 nagyfeszültségű váltakozó áramú leválasztó és földelő kapcsolókhoz.
A berendezés a GB 3906-2006 szabványra is hivatkozik a 3,6 kV–40,5 kV AC fémházas kapcsoló- és vezérlőberendezésekre, GB/T 11022-2011 a nagyfeszültségű kapcsoló- és vezérlőberendezések általános műszaki követelményeihez, GB 4208-2008 a házhoz védelem, GB/T 5582-1993 a külső szigetelés szennyezettségi szintjére és DL/T 404-2007 a váltóáramú fémházas kapcsolóberendezésekre és vezérlőberendezés.
Egyéb vonatkozó követelmények közé tartozik a GB/T 13384-2008 a mechanikai és elektromos termékek műszaki feltételeire vonatkozóan, GB 191-2008 a csomagolási és szállítási jelölésekre és a GB 311.1-2012 a nagyfeszültségű szigetelés koordinációjára átviteli és elosztó berendezések. A végleges alkalmazandó szabványokat a terméknek megfelelően meg kell erősíteni konfiguráció és célpiac.
Az Usune középfeszültségű kapcsolóberendezéseket olyan ipari projektekben alkalmazták, mint a vegyi üzemek és a gyártás létesítmények. Az ügyfelek a stabil működésre, a kompakt telepítésre és a megbízható védelmi teljesítményre összpontosítanak. A a tömített gázszigetelt szerkezet segít csökkenteni a por, a páratartalom és a környezeti feltételek hatását, támogatva a berendezések hosszú távú megbízhatósága.
Az Usune termékeket infrastrukturális és energiával kapcsolatos projektekhez szállították, beleértve a vízerőműveket és az olajat tároló létesítmények és szállítási projektek. Az ügyfelek nagyra értékelik a rugalmas C, F és V funkcionális konfigurációt, amely lehetővé teszi a kapcsolóberendezések adaptálását a különböző kapcsolási, védelmi és elosztási követelményekhez.
A projektalkalmazások alapján az ügyfelek elsősorban kompakt kialakítása, megbízhatósága miatt értékelik az Usune kapcsolóberendezéseket szigetelési teljesítmény, rugalmas konfiguráció és alacsony karbantartási igény. A moduláris felépítés segít az ügyfelek a különböző középfeszültségű elosztórendszereknek megfelelően választják ki a megfelelő megoldásokat.
Zhejiang Usune Electric Co., Ltd. átfogó minőségirányítási rendszert hozott létre az ISO 9001 minőségi szabvány szerint Irányítási rendszer, ISO 14001 környezetirányítási rendszer és ISO 45001 munkahelyi egészség- és biztonságirányítás Rendszer.
A különböző piaci követelményeknek való megfelelés érdekében az Usune 24 kV-os gázszigetelt kapcsolóberendezés megfelelt a vonatkozó IEC és GB szabványos típusoknak teszteket és CE minősítést szerzett. A termékek gyártása szigorú minőség-ellenőrzési eljárások alapján történik megbízható teljesítmény, biztonság és megfelelőség a globális középfeszültségű áramelosztási alkalmazásokhoz.
A megadott környezeti hőmérséklet tartomány -40°C és +50°C között van, 24 órás átlaghőmérséklet nem haladja meg a 35°C.
A megadott relatív páratartalom 24 órán belül nem haladja meg a 95%-ot, havi szinten pedig nem haladja meg a 90%-ot. A a berendezést robbanásveszélyes vagy korrozív gázoktól mentes környezetben és az előírtakon belül kell telepíteni szennyezettségi szint.
Igen. A C, F és V funkcionális egységek a vevő elosztóhálózatának, kapcsolási ill védelmi követelmények. Speciális működési környezetek esetén az ügyfeleknek előzetesen biztosítaniuk kell a vonatkozó feltételeket megrendelése, hogy az Usune ki tudja értékelni a megfelelő konfigurációt.
A terméktervezés hivatkozik a vonatkozó GB és DL/T szabványokra, beleértve a terhelésmegszakítókra vonatkozó követelményeket, megszakítók, biztosítékkombinációk, fémházas kapcsolóberendezések, burkolatvédelem, szigeteléskoordináció és nagyfeszültségű kapcsolóberendezésekre vonatkozó általános műszaki követelmények.
Zhejiang Usune Electric Co., Ltd. középfeszültségű elektromos berendezéseket biztosít különböző áramelosztáshoz követelményeknek. A 24 kV-os gázszigetelt kapcsolóberendezés egy kompakt, zárt szerkezetet kombinál rugalmas C, F és V kapcsolókkal funkcionális egységek, amelyek lehetővé teszik az ügyfelek számára, hogy a berendezéseket az adott hálózati követelményeknek megfelelően konfigurálják.
Az USune speciális működési feltételekhez is támogatja a műszaki kommunikációt. Olyan alkalmazásokhoz, amelyek magas tengerszint feletti magasság, szélsőséges hőmérséklet vagy egyéb nem szabványos környezeti feltételek, az ügyfelek megadhatják a projekt részleteit megrendelés előtt, így a berendezés konfigurációja és működési paraméterei megfelelően kiértékelhetők.
