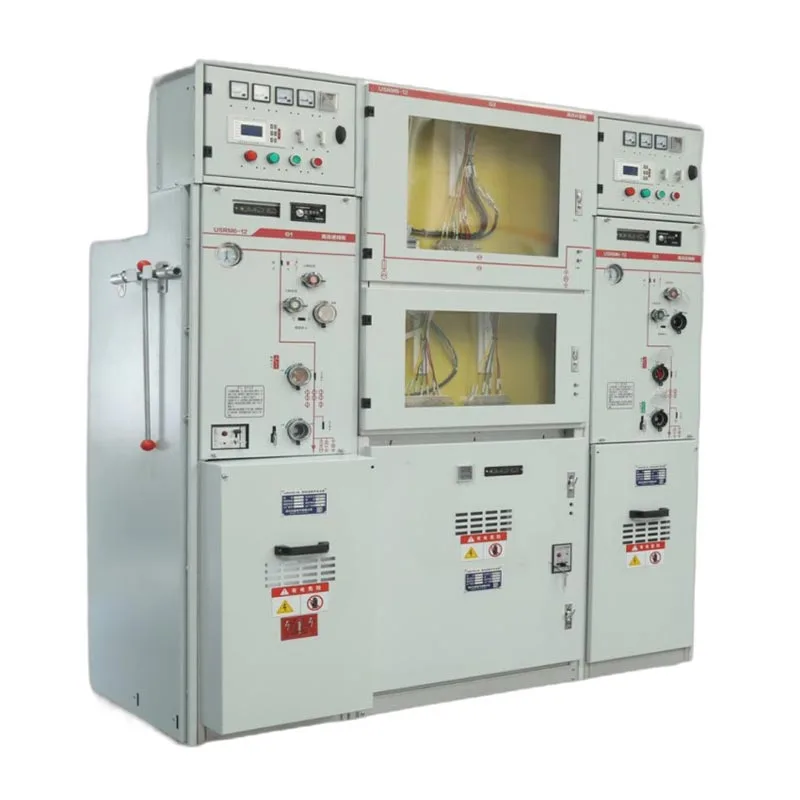

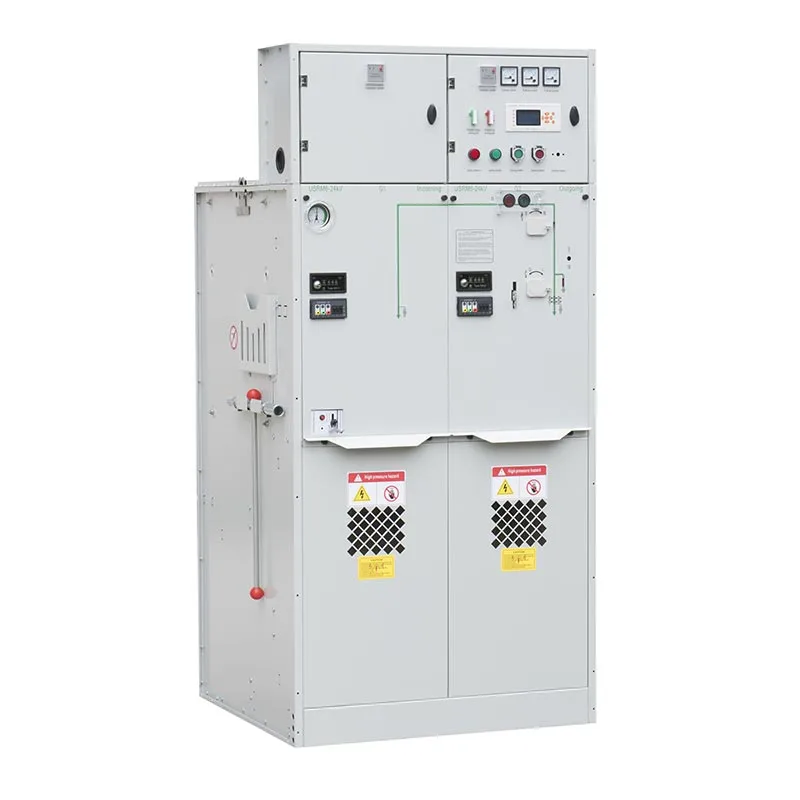

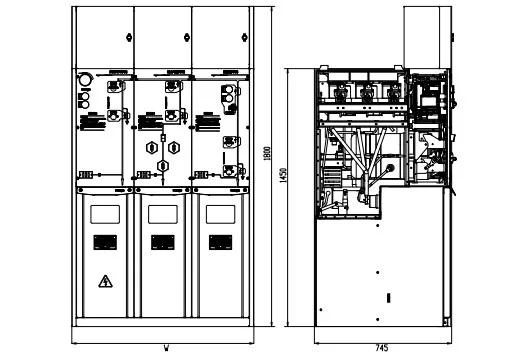

A 22 kV-os SF6 GIS RMU gyűrűs főegység kapcsolóberendezések vásárlói számára a legfontosabb szempontok nem csak a kapcsolási teljesítmény, hanem azt is, hogy milyen gyorsan azonosíthatók a hibák, milyen biztonságosan férhetnek hozzá a kezelők a berendezéshez, és mennyi karbantartást igényel teljes élettartama alatt szükséges. Az Usune ezeket a követelményeket nagyfeszültségű feszültségjelzéssel, hibajelzéssel elégíti ki indikátorok, mikroszámítógép-védelem és nyomászáras gázrendszer.
Az RMU felszerelhető hibajelzőkkel a fázis-fázis és a fázis-föld hibákhoz. Ha egyszer hiba történik, a jelző riasztást ad, hogy segítse a kezelő személyzetet az érintett szakasz azonosításában és a hibapont megtalálásában hatékonyabban.
A felügyeleti központhoz csatlakoztatott elosztó hálózatok esetén a hibainformáció is továbbítható a felügyeleti szerver, amely lehetővé teszi a vezérlőterem számára a hibaterület és az adott helyzet azonosítását anélkül, hogy támaszkodna teljesen kézi ellenőrzésen.
A nagyfeszültségű feszültségjelző eszköz vizuális emlékeztetőt ad annak ellenőrzésére, hogy a primer áramkör nincs-e fenn energizálva. Támogatja a fázisellenőrzést is, hogy segítse a kezelőket az elektromos állapot ellenőrzésében a használat előtt.
Egy elektromos reteszelő csatlakozás és a hozzá tartozó mágneses zár megakadályozhatja, hogy a kábelrekesz ajtaját bezárják kinyitva, miközben a bejövő kábel feszültség alatt marad, további védelmi réteget biztosítva a karbantartás során.
Az opcionális mikroszámítógép-védelmi, mérő- és vezérlőkészülék a hagyományos elektromágneses relét váltja fel védelem digitális felügyeleti technológiával. Használható vezetékekhez, elosztó transzformátorokhoz és egyéb primerekhez felszerelést.
A rendszer képes integrálni áram- és feszültségvédelmi, mérési, riasztási és vezérlési funkciókat, támogatást intelligens energiagazdálkodás és kommunikáció az ügyfél felügyeleti hálózatával.
| Nem. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 |
| 4 | Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Köztes fázis, test | kV | 42/65 | 42/65 | 42/65 |
| Névleges szigetelési szint – 1 perc Frekvenciatűrő feszültség-leválasztási távolság | kV | 48/79 | 48/79 | 48/79 | |
| Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Vezérlő és segédáramkör | kV | 2/2 | 2/2 | 2/2 | |
| Névleges szigetelési szint – Világítóimpulzus-ellenállási feszültség – Köztes fázis, test | kV | 75/125 | 75/125 | 75/125 | |
| Névleges szigetelési szint – Fényimpulzus-ellenállási feszültségleválasztó távolság | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 |
| 12 | Mechanikus élettartam-terhelés megszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Mechanikus élettartam-leválasztó/földelés kapcsoló | Times | 5000 | 5000 | 5000 | |
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 |
| 14 | Névleges töltési nyomás (20℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 |
| 16 | IP védettségi fokozat – kabinet | IP4X | IP4X | IP4X | |
| IP védettségi fokozat – Gáztartály | IP67 | IP67 | IP67 |
Ha rövidzárlat lép fel a fázisok között vagy egy fázis és a test között, a hibajelző riasztást ad jelzés. A karbantartó személyzet a jel segítségével azonosíthatja az érintett adagolót, és szűkítheti a hibát helyen.
A központosított felügyeletet igénylő projekteknél a hibainformáció továbbítható a felügyeleti központba. A A felügyeleti számítógép képes megjeleníteni a megfelelő hibaszakaszt és -helyet, ezzel segítve a karbantartó csapatokat a hibakeresési időt és az áramellátás hatékonyabb visszaállítását.
Az SF6 szekrény elsődleges alkatrészeit zárt rendszerként tervezték, és általában nem igényelnek rutint karbantartás a megadott élettartam alatt normál üzemi körülmények között.
A gáztartály rozsdamentes acélból készül, amely hosszú távú korrózióállóságot biztosít. A mechanikus a működő alkatrészek a gáztartályon kívül helyezkednek el, így ellenőrzés, üzemeltetés és alkatrészcsere történik kényelmesebb, ha szervizre van szükség.
Extrém pornak, homoknak vagy szennyeződésnek kitett telepítéseknél a mechanikus forgó alkatrészek időszakos ellenőrzése és kenési feltételek ajánlottak.
Az USRM6 sorozat nyomászáras gázrendszert használ, és normál körülmények között nem igényel speciális gázvizsgálatot működési feltételek.
Használat előtt ellenőrizni kell a nyomásmérőt. Normál körülmények között a nyomásjelzőnek kell maradjon a zöld üzemi területen belül. A referencianyomás 0,14 MPa, a fenti gáznyomás mellett 0,135 MPa 20°C-on a megadott tömítési feltételek mellett.
A várható éves gázszivárgási arány kevesebb, mint 0,1%, ami támogatja a hosszú távú gáztömítési teljesítményt.
A 22kv-os Sf6 Gis Rmu gyűrűs főegység kapcsolóberendezést az IEC 298 követelményeinek megfelelően fejlesztették ki, élettartama több mint 30 év normál üzemi körülmények között.
A légmentesen záródó kapcsoló kialakítása segít fenntartani a gáztömítést a várható üzemidő alatt, csökkentve a szükségességet a gázzal kapcsolatos gyakori karbantartás és az ügyfelek segítése a hosszú távú üzemeltetési költségek szabályozásában.
| Kulcsfontosságú szempont | Usune 22kV SF6 GIS RMU | Hagyományos RMU |
| Szigetelés | SF6 gázszigetelt | A berendezés kialakításától függ |
| Hibafelismerés | Opcionális helyi és távoli hibajelzés | Gyakran inkább a kézi ellenőrzésre támaszkodik |
| Monitoring | Digitális védelem és kommunikáció elérhető | Külön megfigyelő berendezésre lehet szükség |
| Biztonság | Éles jelzés és elektromos/mágneses reteszelés | Konfigurációtól függ |
| Karbantartás | Zárt elsődleges rendszer alacsony karbantartási igényű | A karbantartási követelmények eltérőek |
| Gáztartály | Rozsdamentes acél tömített tartály | Konstrukciótól függ |
| Élettartam | Több mint 30 évre tervezték normál körülmények között | A termék tervezésétől és karbantartásától függ |
Az Usune 22kv Sf6 Gis Rmu Ring főegység kapcsolóberendezése alkalmas ipari elosztó hálózatokhoz, ahol több az adagolóknak megbízható kapcsolásra és gyors hibakeresésre van szükségük. Hibajelzők és digitális védelmi eszközök segíthetnek a karbantartó csapatok hatékonyabban azonosítják a rendellenes szakaszokat.
Az RMU mikroszámítógép-védelmi és mérési funkciókkal konfigurálható elosztó transzformátorokhoz, áram- és feszültségfigyelő, riasztó és védelmi funkciók biztosítása a középfeszültségű hálózaton belül.
Az intelligens áramelosztó rendszereket fejlesztő ügyfelek számára az RMU csatlakoztathat védelmet, mérést, hibát jelzési és kommunikációs funkciók egy központi felügyeleti rendszerhez, amely támogatja a távoli hibaazonosítást és hatékonyabb hálózatkezelés.
Egy ügyfél az Usune 22kv Sf6 Gis Rmu gyűrűs főegység kapcsolóberendezését használta több ipari gyűrűs hálózathoz bejövő és kimenő adagolók. Az üzembe helyezés során az ügyfél arra összpontosított, hogy az üzemeltetők gyorsan tudnak-e azonosítsa az érintett betáplálót, amikor fázis-fázis vagy fázis-föld hiba történt. Integrált hibajelző helyi riasztási információkat szolgáltatott, segítve a karbantartó személyzetet a hibaszakasz szűkítésében a végrehajtás előtt helyszíni szemle.
Transzformátorelosztó alkalmazáshoz a megrendelő a mikroszámítógépes védelemmel ellátott RMU-t és vezérlő eszköz. A rendszer digitális áram- és feszültségfelügyeletet biztosított, védelemmel és riasztással együtt funkciókat. Az ügyfél ezt a konfigurációt kényelmesebbnek találta a transzformátor működési feltételeinek felügyeletéhez mint csak a hagyományos relévédelemre hagyatkozni.
Egy központi elosztásfigyelést igénylő ügyfél csatlakoztatta az RMU hibajelzését és digitális védelmét funkciókat a felügyeleti központba. Amikor hibajelzés keletkezett, a felügyeleti képernyő azonosítani tudta a a megfelelő hibaszakasz, amely lehetővé teszi az üzemeltető csapat számára, hogy meghatározza, hol volt szükség helyszíni ellenőrzésre, és javítja a hibaelhárítás hatékonyságát.
Az RMU-t normál üzemi körülmények között üzemeltető ügyfelek számára a lezárt SF6 gáztartály csökkenti a szükségességet rendszeres belső karbantartás. Az ügyfelek a külső mechanikus működési alkatrészeket is nagyra értékelik, mert azok lehetnek kényelmesebben ellenőrizhető vagy cserélhető, ha karbantartásra van szükség.
Zhejiang Usune Electric Co., Ltd. ISO 9001 minőségirányítási rendszer, ISO szerinti irányítási rendszereket hozott létre 14001 Környezetirányítási Rendszer és ISO 45001 Munkahelyi egészség- és biztonságirányítási rendszer.

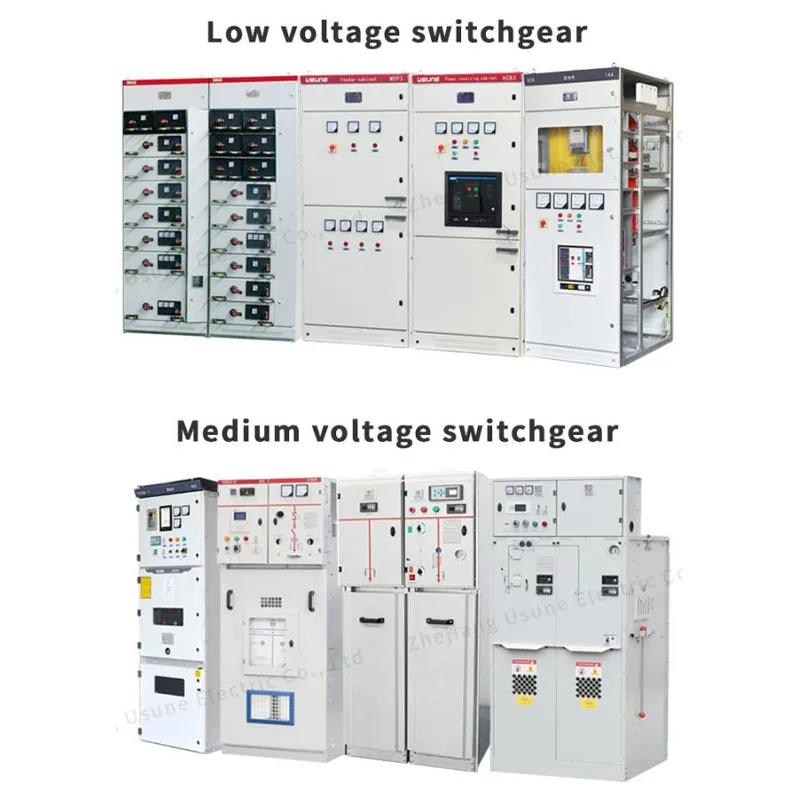

A különböző nemzetközi piaci követelményeknek való megfelelés érdekében az Usune középfeszültségű kapcsolókészülékek termékei megfelelnek a megfelelő követelményeknek IEC és GB szabványos típusvizsgálatok, a megfelelő termékek CE tanúsítvánnyal. Ezek a rendszerek támogatják a konzisztenciát gyártási minőség, termékteszt és műszaki megfelelőség a középfeszültségű áramelosztási projektekhez.
Igen. Az RMU felszerelhető hibajelzőkkel, amelyek képesek észlelni a fázis-fázis és a fázis-föld hibákat és helyi riasztási jelzéseket biztosít.
Igen. A megfelelő kommunikációs és felügyeleti rendszerrel felszerelve hibainformáció továbbítható felügyeleti központba, ahol megjeleníthető az érintett szakasz és a hibahelyzet.
Normál üzemi körülmények között a nyomászáras rendszer nem igényel speciális rutin gázvizsgálatot. A A nyomásmérőt működés előtt ellenőrizni kell, és normál körülmények között a zöld területen belül kell maradnia.
Az USRM6 sorozatot normál üzemi körülmények között 30 évnél hosszabb élettartamra tervezték, egy a várható éves gázszivárgási arány kevesebb, mint 0,1%.
Az USune egyesíti az SF6 zárt szigetelést, a hibajelzést, a feszültség alatti rész jelzést, a biztonsági reteszelést, a digitális védelem és alacsony karbantartási igényű működés egyetlen középfeszültségű RMU megoldásban, így alkalmas a modern gyűrűre hálózati és intelligens elosztó alkalmazások.
