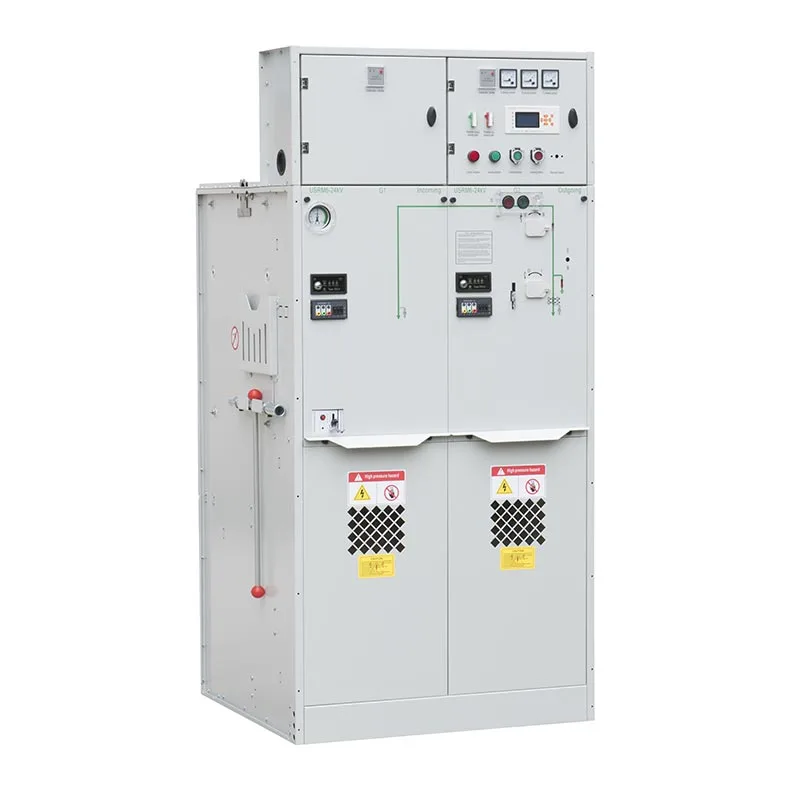

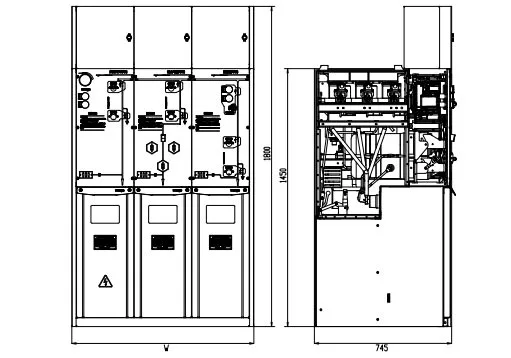

Teljesen szigetelt és zárt primer körrel, IP67-es rozsdamentes acél gáztartállyal, bővíthető gyűjtősínrendszerrel, ill. megbízható működési mechanizmus, az Usune 630A gázszigetelt kapcsolóberendezés ipari üzemekhez, transzformátorokhoz alkalmas alállomások, gyűrűs főhálózatok, kereskedelmi létesítmények és infrastrukturális projektek, ahol kompakt telepítés, biztonság és a hosszú távú megbízhatóság fontos.
A különböző áramelosztási projektek eltérő kapcsolási, védelmi és mérési funkciókat igényelnek. Az USRM6 sorozat lehetővé teszi a C, F, V, M és PT modulok kombinálását az aktuális hálózattervezés szerint. Akár hat szabvány A funkcionális egységek egy SF6 szigetelőgáz tartályba integrálhatók, míg a bővíthető egységek keresztül csatlakoztathatók teljesen szigetelt és zárt gyűjtősín csatlakozók.
A 630A-es konfigurációt nagyobb áramot igénylő középfeszültségű elosztórendszerekhez tervezték képesség. Konfigurálható bejövő és kimenő betáplálókhoz, transzformátor csatlakozásokhoz, gyűrűs hálózatokhoz és egyebekhez az ügyfél elektromos rendszerének megfelelő elosztási elrendezéseket.
A fő gyűjtősín és az elsődleges kapcsolóelemek egy rozsdamentes acél hegesztett, IP67-es gáztartályba vannak zárva védelmet. Ez a szerkezet segít elszigetelni a belső elektromos alkatrészeket a portól, a víz behatolásától, a páralecsapódástól és egyéb külső környezeti hatások, így a kapcsolóberendezés alkalmassá teszi a nagy igénybevételt jelentő telepítési környezetekhez.

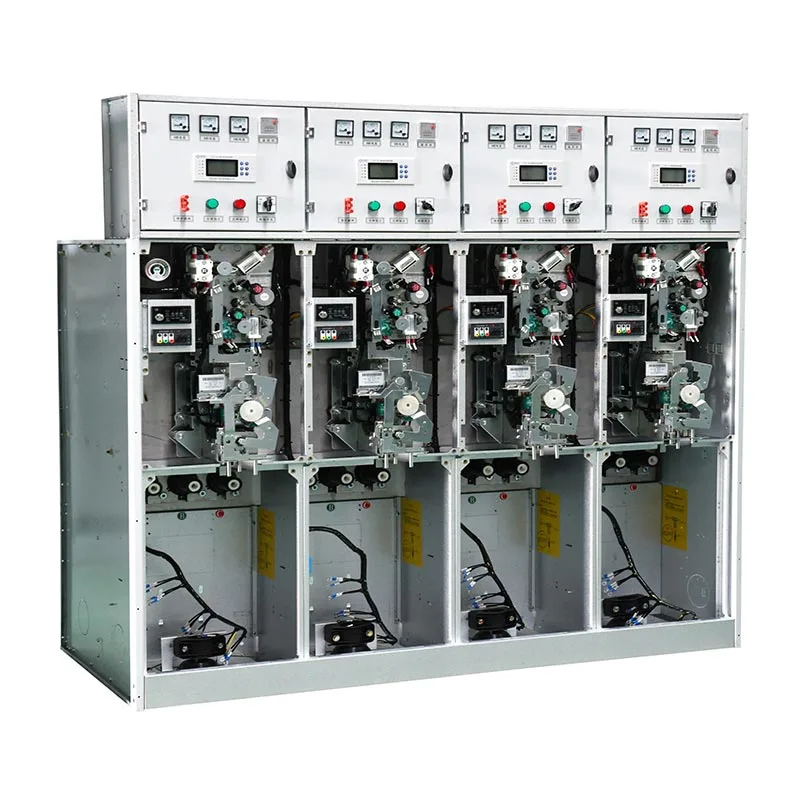

Az elsődleges áramkör a gáztartály belsejében van, és szigetelt perselyeken keresztül csatlakozik a külső áramkörökhöz és teljesen szigetelt szétválasztható csatlakozók, amelyek csökkentik a feszültség alatt álló alkatrészek közvetlen kitettségét. A rendszer is nyomáscsökkentő eszközt, nyomáskiürítő csatornát és mechanikus reteszelő rendszert tartalmaz a csökkentése érdekében működési kockázatokat és megakadályozza a helytelen kapcsolási műveleteket.
Az Usene önállóan fejleszti és tervezi az USRM6 sorozat rugós működési mechanizmusát. A mechanizmus az tervezési, gyártási és bejárati üzembe helyezési folyamatokon keresztül ellenőrzött a mechanikai konzisztencia javítása érdekében, működési stabilitás és hosszú távú megbízhatóság.
A C egységet terheléskapcsolásra és elosztásvezérlésre tervezték. Alkalmas bejövő és kimenő adagolóhoz alkalmazások és gyűrűs hálózati rendszerek, ahol megbízható terheléskapcsolásra van szükség.
Az F egység egy terhelésmegszakító kapcsolót biztosít biztosítékokkal kombinálva kapcsolási és védelmi funkciókat biztosít. Ez különösen alkalmas kompakt védőberendezést igénylő transzformátor adagoló alkalmazásokhoz.
A V egység megszakítót használ az átfogó kapcsolási és védelmi funkciókat igénylő alkalmazásokhoz. Ez az alkalmas betáplálókhoz és elosztópontokhoz, ahol fontos az áramkör megszakítása és a védelmi koordináció.
Az M egység külön konfigurációt biztosít az elektromos mérési és mérési követelményekhez. Az is lehet más funkcionális modulokkal integrálva egy teljes középfeszültségű elosztórendszer létrehozásához.
A PT egység a gyűjtősínfeszültség mérésére és a kapcsolódó felügyeleti követelményekre készült. Kombinálható vele egyéb modulok az elektromos rendszer kialakításának megfelelően.
| Nem. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 |
| 4 | Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Köztes fázis, test | kV | 42/65 | 42/65 | 42/65 |
| Névleges szigetelési szint – 1 perc Frekvenciatűrő feszültség-leválasztási távolság | kV | 48/79 | 48/79 | 48/79 | |
| Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Vezérlő és segédáramkör | kV | 2/2 | 2/2 | 2/2 | |
| Névleges szigetelési szint – Világítóimpulzus-ellenállási feszültség – Köztes fázis, test | kV | 75/125 | 75/125 | 75/125 | |
| Névleges szigetelési szint – Fényimpulzus-ellenállási feszültségleválasztó távolság | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 |
| 12 | Mechanikus élettartam-terhelés megszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Mechanikus élettartam-leválasztó/földelés kapcsoló | Times | 5000 | 5000 | 5000 | |
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 |
| 14 | Névleges töltési nyomás (20℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 |
| 16 | IP védettségi fokozat – kabinet | IP4X | IP4X | IP4X | |
| IP védettségi fokozat – Gáztartály | IP67 | IP67 | IP67 |
Az USRM6 sorozat fő előnye, hogy képes alkalmazkodni a különböző elosztóhálózati struktúrákhoz. Ügyfelek Használhatja a C egységeket a terhelés kapcsolására, az F egységeket a transzformátor védelmére, a V egységeket, ahol a megszakító védelem van és M vagy PT egységek, ha mérésre és feszültségmérésre van szükség.
A gyűrűs főhálózati alkalmazásokhoz a különböző modulok kombinálhatók egy gyűrűs főszekrényvé. Amikor a jövőbeni bővítés szükséges, a teljesen szigetelt és zárt gyűjtősín-csatlakozók lehetővé teszik további egységek csatlakoztatását anélkül, hogy a alap kapcsolóberendezés platform.
A rozsdamentes acél gáztartály IP67-es védelmet biztosít, segít megelőzni a por és a víz bejutását az elsődlegesbe berendezési rekesz. A zárt szerkezet rövid idejű védelmet is nyújt az árvíz és páralecsapódás ellen.
Ez a kialakítás értékes ipari üzemek, földalatti alállomások és egyéb olyan helyeken, ahol nedvesség, por, ill a környezetszennyezés hatással lehet a hagyományos elektromos berendezésekre.
| Kulcsfontosságú szempont | USune 630A gázszigetelt kapcsolóberendezés | Hagyományos légszigetelt kapcsolóberendezés |
| Elsődleges áramkör | Teljesen be van zárva a gáztartályba | Jobban ki van téve a környező környezetnek |
| Védelem | IP67 gáztartály | Inkább a telepítés körülményeitől függ |
| Konfiguráció | C/F/V/M/PT moduláris kombináció | Általában rögzített szekrény konfiguráció |
| Terjeszkedés | Bővíthető szigetelt gyűjtősín csatlakozás | További telepítési helyet igényelhet |
| Telepítés | Kompakt szerkezet | Általában nagyobb távolságot igényel |
| Környezeti alkalmazkodóképesség | Csökkentett por és nedvesség hatása | Inkább a környező körülményektől függ |
| Biztonság | Zárt primer áramkör és mechanikus retesz | A védelem a berendezés felépítésétől függ |
A több adagolóval és transzformátor csatlakozással rendelkező gyárak esetében az ügyfelek kombinálhatják a C, F és V egységeket a szerint különböző áramköri funkciók. A moduláris felépítés leegyszerűsíti a rendszerkonfigurációt, míg a zárt elsődleges áramkör támogatja a megbízható működést ipari környezetben.
Ahol korlátozott a beépítési hely, a kompakt gázszigetelt szerkezet lehetővé teszi a kapcsolást, a védelmet és az adagolást funkciókat kisebb helyigénybe integrálni. M és PT egységek hozzáadhatók, ha a projekt dedikált mérési funkciók.
Gyűrűs hálózati alkalmazásokhoz több funkcionális modul kombinálható egy gyűrűs főszekrény kialakítására. A A bővíthető gyűjtősínrendszer további rugalmasságot biztosít, ha az elosztóhálózat jövőbeni bővítést igényel.
Egy gyártó ügyfél az Usune 630A gázszigetelt kapcsolóberendezést választotta középfeszültségű elosztási frissítéséhez. A Az ügyfél a kompakt telepítésre, a megbízható működésre és a jövőbeni bővítésre összpontosít. Jelentkezés után az ügyfél nagyra értékelték a moduláris C/F/V/M/PT konfigurációt, amely leegyszerűsítette a rendszerintegrációt és megnövelte a helyet kihasználtsága.
A gyűrűs főelosztási projekthez az ügyfél rugalmas kapcsolási és védelmi funkciókat igényelt. Az USRM6 sorozat a bővíthető modulkombinációk és a szigetelt gyűjtősín csatlakozások révén megfelelt a követelményeknek. Az ügyfél felismerte stabil működését, kompakt kialakítását és kényelmes rendszerbővítési képességét.
Egy magas páratartalmú környezetben működő ügyfél az Usune gázszigetelt kapcsolóberendezést választotta az IP67-es védettsége miatt. zárt gáztartály kialakítás. Az ügyfél nagyra értékelte a nedvesség, páralecsapódás és a külső hatások elleni fokozott védelmet szennyeződés, csökkentve a karbantartási igényeket.
Zhejiang Usune Electric Co., Ltd. ISO 9001 minőségirányítási rendszer, ISO szerinti irányítási rendszereket hozott létre 14001 Környezetirányítási Rendszer és ISO 45001 Munkahelyi egészség- és biztonságirányítási rendszer.
A különböző nemzetközi piaci követelményeknek való megfelelés érdekében az Usune középfeszültségű kapcsolókészülékek termékei megfelelnek a megfelelő követelményeknek IEC és GB szabványos típusvizsgálatok, a megfelelő termékek CE tanúsítvánnyal. Ezek a tanúsítványok és a minőség Az irányítási rendszerek támogatják a konzisztens gyártási minőséget és dokumentációt biztosítanak az ügyfelek számára a műszaki folyamat során értékelés és projektbeszerzés.
Zhejiang Usune Electric Co., Ltd. egyesíti a moduláris kapcsolóberendezés-konstrukciót, teljesen zárt IP67 gázszigetelést, rugalmas funkcionális konfigurációk és minőségirányítás a megbízható középfeszültségű elosztási megoldások biztosítása érdekében.
A 630A-es elektromos paneles gázszigetelt kapcsolóberendezést vásárló ügyfelek számára az Usune megfelelő konfigurációkat tud biztosítani a kapcsolási funkciók, a védelmi követelmények, a mérési igények, a gyűjtősín elrendezése és a telepítés szerint feltételeket. Ez lehetővé teszi az ügyfelek számára, hogy a tényleges teljesítményükhöz képest kompakt és rugalmas kapcsolóberendezés-rendszert építsenek ki elosztási követelmények.
A 630A a kapcsolóberendezés névleges áramú konfigurációjára vonatkozik. A tényleges üzemi áram, feszültségszint és az elektromos konfigurációt az ügyfél elosztórendszerének és projektjének megfelelően kell kiválasztani követelményeknek.
A rendszer támogatja a C terhelésmegszakító egységet, az F terhelésmegszakító kapcsolót + biztosíték kombinált egységet, a V megszakító egységet, az M Adagoló egység és PT gyűjtősín PT egység. Ezek a modulok a szükséges áramelosztásnak megfelelően kombinálhatók funkciókat.
Egy SF6 szigetelő gáztartályon belül legfeljebb hat szabványos modulegység alakítható ki. Bővíthető konfigurációk is vannak teljesen szigetelt és zárt gyűjtősín csatlakozókon keresztül érhető el.
A gáztartály IP67 védelmi fokozattal rendelkezik, amely segít megvédeni a primer kört a portól, a víz behatolásától, páralecsapódás és rövid ideig tartó árvízi körülmények.
