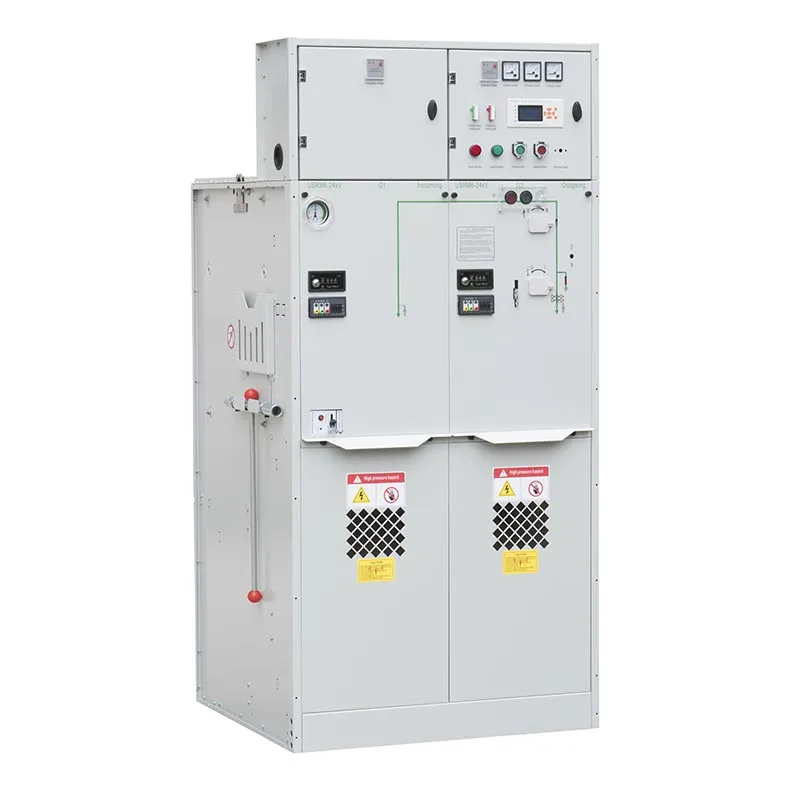

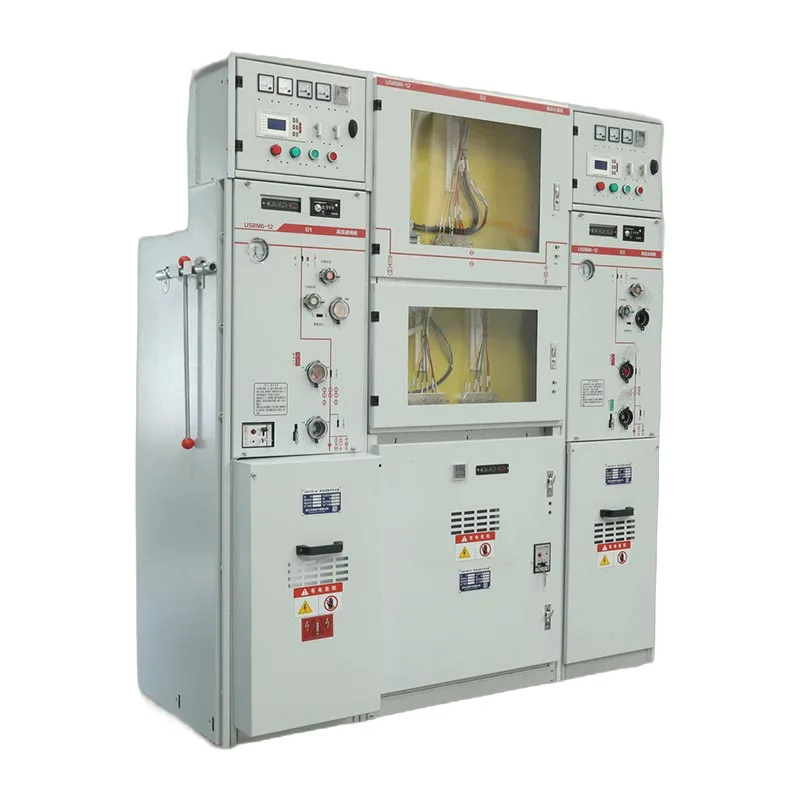

Eltér a hagyományos kapcsolóberendezésektől, amelyek nagymértékben támaszkodnak a telepítési környezetre, az Usune 11kv Sf6 Gis Gas A szigetelt kapcsolóberendezés leválasztja a fő elektromos alkatrészeket egy zárt gázkamrában. Az integrált mechanikus reteszelő rendszer segít megelőzni a helytelen működést, javítva a kezelő biztonságát és a berendezés megbízhatóságát.
A kapcsolóberendezéseket széles körben használják transzformátor alállomásokban, ipari áramelosztó rendszerekben, kereskedelmi épületekben, infrastrukturális projektek és egyéb 11 kV-os középfeszültségű alkalmazások, ahol a biztonság, a megbízhatóság és a könnyű kezelhetőség a legfontosabb nélkülözhetetlen.
A fő áramkör alkatrészei egy lezárt SF6 gáztartályba vannak zárva, így csökkentve a közvetlen külső hatást környezeti feltételek. Ez a kialakítás segít megvédeni az elektromos alkatrészeket a portól, nedvességtől, szennyeződéstől és páralecsapódás, javítva a hosszú távú működési stabilitást.
A zárt szerkezet a helyigényt is csökkenti a hagyományos légszigetelt kapcsolóberendezésekhez képest Usune 11kv Sf6 Gis gázszigetelt kapcsolóberendezés kompakt alállomásokhoz és korlátozott helyű elektromos helyiségekhez.
Az Usune 11kV SF6 GIS többféle mechanikai biztonsági védelemmel lett kialakítva, hogy megakadályozza a helytelen működést. Mind a kapcsolókat az erre a célra szolgáló kezelőkarral kell működtetni, biztosítva az ellenőrzött kapcsolási eljárásokat.
A terhelés megszakító kapcsoló vagy a vákuum megszakító és a megfelelő földelő kapcsoló belső mechanikus reteszelés. Szükség esetén további lakatreteszelés is alkalmazható, ami magasabb biztonság a karbantartás és az üzemeltetés során.
Az alsó ajtó csak akkor nyitható ki, ha a földelőkapcsoló zárva van, és a terhelésmegszakító kapcsoló nyitva van helyzetbe, megakadályozva a hozzáférést a feszültség alatt álló alkatrészekhez.
A földelő kapcsoló nem működtethető, ha az alsó ajtó nyitva van, így elkerülhető a nem biztonságos karbantartási körülmények.
A terhelésmegszakító kapcsoló nem zárható le, ha a földelő kapcsoló zárva van, és a földelő kapcsoló nem zárható akkor működik, amikor a terhelésmegszakító kapcsoló zárva van.
Az áramellátáshoz először a kábelrekesz ajtaját kell bezárni. A háromállású kapcsoló akkor földelési helyzetből leválasztási helyzetbe és végül záró helyzetbe üzemeltethető.
Az áramellátás leválasztásához a háromállású kapcsolót zárásból leválasztási helyzetbe, majd vissza kell működtetni földelési helyzetben, biztonságos hozzáférést biztosítva a kábelrekeszhez.
| Nem. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 |
| 4 | Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Köztes fázis, test | kV | 42/65 | 42/65 | 42/65 |
| Névleges szigetelési szint – 1 perc Frekvenciatűrő feszültség-leválasztási távolság | kV | 48/79 | 48/79 | 48/79 | |
| Névleges szigetelési szint – 1 perc Frekvenciaálló feszültség – Vezérlő és segédáramkör | kV | 2/2 | 2/2 | 2/2 | |
| Névleges szigetelési szint – Világítóimpulzus-ellenállási feszültség – Köztes fázis, test | kV | 75/125 | 75/125 | 75/125 | |
| Névleges szigetelési szint – Fényimpulzus-ellenállási feszültségleválasztó távolság | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 |
| 12 | Mechanikus élettartam-terhelés megszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Mechanikus élettartam-leválasztó/földelés kapcsoló | Times | 5000 | 5000 | 5000 | |
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 |
| 14 | Névleges töltési nyomás (20℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 |
| 16 | IP védettségi fokozat – kabinet | IP4X | IP4X | IP4X | |
| IP védettségi fokozat – Gáztartály | IP67 | IP67 | IP67 |
A működési mechanizmus rugós töltési technológiát használ a stabil kapcsolási teljesítmény biztosítása érdekében.
A terhelésmegszakító-biztosíték kombinációs egység vagy a megszakító egység esetében a rugót kapcsolás előtt fel kell tölteni működését. A kezelő fogantyúját az óramutató járásával megegyező irányban el kell forgatni a teljes feltöltéshez, majd meg kell nyomni a zöld zárást gombot a zárási művelet befejezéséhez.
A nyitási művelet a kezelőkar óramutató járásával ellentétes irányú elforgatásával történik.
Vákuumos megszakítót használó transzformátorvédelmi alkalmazásoknál a megszakító kioldhat a védőrelé, ha rendellenes állapotok lépnek fel.
A terhelésmegszakító kapcsoló-biztosíték kombinációs egységek esetében a terhelésmegszakító kapcsoló kiold, amikor a biztosítékjelző a alatt működik túláram vagy rövidzárlati állapotok.
Az Usune 11kV-os SF6 GIS gázszigetelt kapcsolóberendezése különböző középfeszültség-eloszlás szerint konfigurálható követelmények, beleértve:
● Transzformátorvédelmi alkalmazások
● Ipari adagolórendszerek
● Ring főelosztó hálózatok
● Kereskedelmi épületek villamosenergia-rendszerei
● Kompakt alállomások
A zárt SF6 szigetelő kialakítás és a megbízható működési mechanizmus alkalmassá teszi a berendezést igényes alkalmazásokhoz folyamatos működés és magas biztonsági előírások.
Az Usune 11kv Sf6 Gis gázszigetelt kapcsolóberendezést kényelmes szállításra és helyszíni telepítésre tervezték.
A berendezés emelőgyűrűkkel van felszerelve a darus szállításhoz, és targoncával is mozgatható. A különböző modul-kombinációkat praktikus súlyelrendezéssel tervezték, hogy egyszerűsítsék a kezelést a projekt során telepítés.
Telepítés előtt az ügyfeleknek ellenőrizniük kell a berendezés állapotát a szállítás után, beleértve:
● A működtető fogantyú elérhetősége
● Nyomásjelző állapota
● Mechanikus működésű működés
● Bármilyen látható szállítási sérülés
Az üzembe helyezés előtt a nyomásjelzőnek a normál zöld területen belül kell maradnia.
A biztonságos és stabil működés érdekében a telepítési alapnak meg kell felelnie a következő követelményeknek:
● A talaj teherbírása legalább 500 kg/m² legyen
● A telepítési felületnek vízszintesnek és simának kell lennie
● A kábelcsatornákat a projekt követelményeinek megfelelően kell elkészíteni
● A kábelcsatornákat megfelelően le kell zárni, hogy megakadályozzuk a nedvesség behatolását

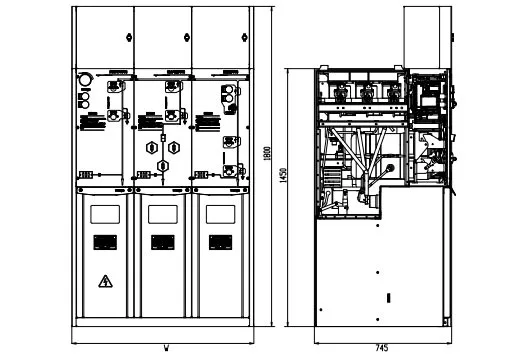

● Az alap acél csatorna méreteit a gyártó rajzai szerint kell elkészíteni
Az alapozás megfelelő előkészítése segíti a pontos szerelést, a megbízható kábelcsatlakozást és a hosszú távú felszerelést teljesítményt.
| Összehasonlítás | Usene 11kV SF6 GIS | Hagyományos AIS |
| Szigetelési módszer | SF6 gázszigetelt tömített szerkezet | Légszigetelés |
| Környezetvédelem | Kevésbé érinti a por, páratartalom és szennyeződés | Inkább a telepítési környezettől függ |
| Biztonság | Mechanikus reteszelés és öt biztonsági védelem | A védelem a működési eljárásoktól függ |
| Telepítési hely | Kompakt kialakítás | Nagyobb hézagot igényel |
| Karbantartás | Csökkentett környezetfenntartási követelmények | Nagyobb környezetvédelmet igényel |
| Művelet | Szabályozott kapcsolási sorrend | Nagyobb függés a kezelői tapasztalattól |
Egy ügyfél az Usune 11kV SF6 GIS-t használta egy ipari áramelosztó rendszerhez, ahol a kapcsolás biztonságos és korlátozott. a telepítési hely volt a legfontosabb szempont. A beszerelés után a megrendelő kiemelte a kompakt szekrényszerkezetet ill mechanikus reteszelés, amely irányítottabbá tette a napi kapcsolási műveleteket és csökkentette a hibás működés kockázatát működését.
Transzformátorvédelmi alkalmazáshoz az ügyfél a vákuummegszakító konfigurációt választotta relé alapú védelem. Az ügyfél hasznosnak találta az automatikus kioldó funkciót és az áttekinthető működési sorrendet reagál a rendellenes áramviszonyokra, miközben leegyszerűsíti a rutinszerű működést.
A helyszíni üzemeltetés során az ügyfelek különösen nagyra értékelték az ötös biztonsági reteszrendszert. A szükséges sorrend között a kábelajtó, a földelőkapcsoló és a terhelésmegszakító kapcsoló áttekinthetőbbé tette a karbantartási eljárásokat, és segített megelőzni a nem biztonságos működést hozzáférést biztosít a kábelrekeszhez.
Zhejiang Usune Electric Co., Ltd. átfogó irányítási rendszert hozott létre az ISO 9001 minőségi szabvány szerint Irányítási rendszer, ISO 14001 környezetirányítási rendszer és ISO 45001 munkahelyi egészség- és biztonságirányítás Rendszer.
A nemzetközi piaci követelményeknek való megfelelés érdekében az Usune középfeszültségű kapcsolóberendezések megfeleltek a vonatkozó IEC és GB követelményeknek a szabványos típusvizsgálatok és az alkalmazandó termékek CE tanúsítvánnyal rendelkeznek. Szigorú minőségellenőrzést hajtanak végre A gyártási, ellenőrzési és tesztelési folyamatok során a megbízható teljesítmény biztosítása érdekében a globális áramelosztásban alkalmazásokat.
A mechanikus reteszelés megakadályozza a hibás kapcsolási sorrendet a terhelésmegszakítók, megszakítók és földelő kapcsolók. Segít megvédeni a kezelőket és a berendezéseket a működés és a karbantartás során.
Telepítés előtt az ügyfeleknek ellenőrizniük kell a szállítási feltételeket, a nyomásjelző állapotát, a működtető fogantyút rendelkezésre állás és mechanikai működési teljesítmény. Bármilyen sérülést vagy hiányzó alkatrészt azonnal jelenteni kell.
Alkalmas transzformátor alállomásokhoz, ipari üzemekhez, kereskedelmi létesítményekhez, infrastrukturális projektekhez és egyéb megbízható és biztonságos működést igénylő 11kV-os középfeszültségű elosztórendszerek.
Az Usene egyesíti az SF6 gázszigetelési technológiát, a mechanikai biztonsági reteszelést, a megbízható működési mechanizmusokat és szigorú minőségellenőrzés, amely biztonságos és kompakt megoldást kínál a modern 11 kV-os középfeszültségű elosztó hálózatokhoz.
