Ez a középfeszültségű térinformatikai megoldás kiválóan alkalmas olyan telepítésekhez, ahol szűk az alapterület vagy a környezeti feltételek zordak. A tipikus telepítési helyek közé tartoznak a földalatti erőművek, a tengerparti zónák, a hegyvidéki területek és a városi alállomások. Teljesen zárt felépítésének köszönhetően a vasalat kompakt helyet foglal el, így a tervezők számára egyszerűbbé válik a középfeszültségű elosztók integrálása mind a fő transzformátor-alállomásokba, mind a másodlagos elosztóállomásokba.
Az áramelosztási projektek ritkán tartalmaznak azonos áramköri elrendezést, ami azt jelenti, hogy a kompakt kapcsolóberendezés-platformoknak rugalmas összeszerelést kell támogatniuk, nem pedig rögzített, egy méretben illeszkedő elrendezéseket. A moduláris keret köré épülő 24 kV-os 33 kV-os SF₆ GIS gázszigetelt kapcsolóberendezés USRM6 platform három különálló funkcionális egységet képes integrálni: C típusú terhelésmegszakító modulokhoz, F típus kombinált funkcionális egységekhez és V típus megszakító modulokhoz.
A tervezőcsapatok egyedi szabványos modulokat vagy előre összeállított kombinációkat választhatnak ki a projekt elektromos kapcsolási rajzai szerint. A fő gyűjtősín-infrastruktúra támogatja a helyszíni bővítést, lehetővé téve több modul csoportosítását különböző kapcsolóberendezés-elrendezésekbe. Ez a moduláris rugalmasság lehetővé teszi, hogy a berendezés kielégítse a kimenő betáplálókkal, a transzformátor csatlakozásokkal, a védőleválasztással és az áramelosztással kapcsolatos különféle igényeket.
A hagyományos kültéri elektromos készülékek egész évben ki vannak téve a pornak, a nedvességnek, a szennyeződéseknek és a változó hőmérsékleteknek. Ezek a kedvezőtlen tényezők általában megnövelik az ismétlődő ellenőrzési és szervizelési igényeket a berendezés teljes élettartama során.

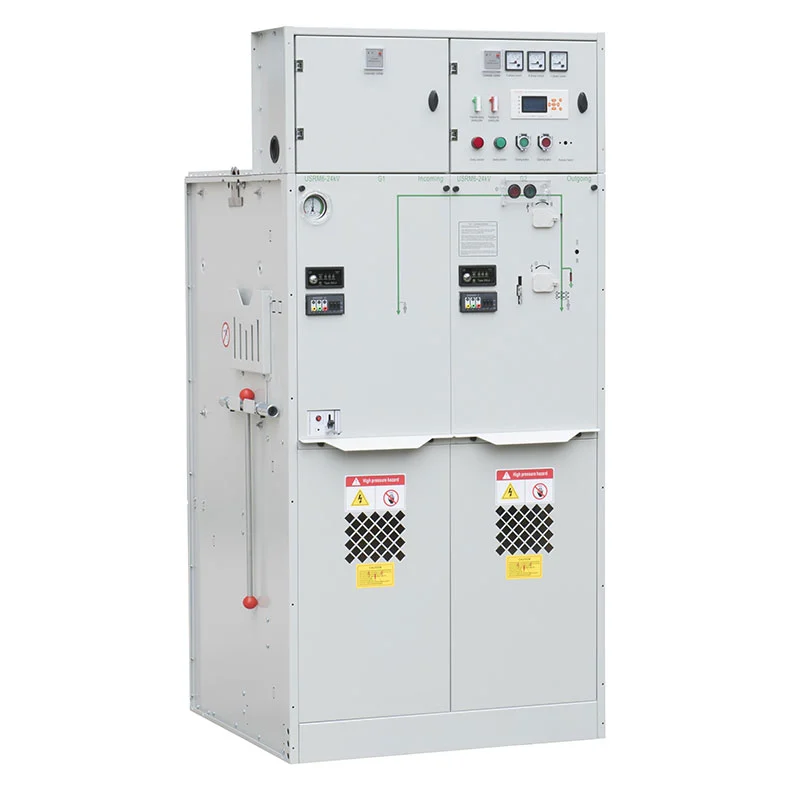

A 24 kV-os 33 kV-os SF₆ GIS gázszigetelésű USRM6 kapcsolóberendezés egy zárt, gázszigetelt burkolattal rendelkezik, amely fizikailag elszigeteli a primer áramkört a környezeti feltételektől. Nagymértékben csökkenti a belső alkatrészek és a környezetszennyező anyagok közötti közvetlen érintkezést, és olyan működési sémát biztosít, amely nagyon kevés rutin karbantartást igényel. Ez a jellemző határozott előnyökkel jár a nehezen megközelíthető helyek, például a föld alatti erőművek, a korlátozott helyű városi elosztó helyiségek és a távoli infrastrukturális eszközök esetében. A csökkentett szervizelési gyakoriság jelentős értékelési tényezővé válik, amikor a felhasználók felszerelést választanak ezekre a kihívásokkal teli helyekre.
Ez az SF₆ C-GIS platform az alapvető áramkör zárási és nyitási műveleteknél sokkal többet nyújt. A kiválasztott modulkombináció alapján a rendszer a kapcsolási funkciók mellett hibavédelmet, elektromos leválasztást, energiamérést, valós idejű állapotfigyelést, földelést, adatkommunikációt és automatikus vezérlést is képes fogadni.
A különböző funkcionális modulok szabadon illeszthetők, hogy a teljes kapcsolóberendezés-beállítás igazodjon a projekt védelmi és elosztási architektúrájához. Ez a sokoldalúság szélesebb lehetőségeket kínál az EPC-vállalkozók és rendszerintegrátorok számára, akiknek feladata a teljes középfeszültségű áramelosztó hálózatok fejlesztése.
A középfeszültségű GIS kiválasztásának véglegesítése előtt gondosan fel kell mérni a helyszín környezeti viszonyait. A 24 kV-os 33 kV-os SF₆ GIS gázszigetelt kapcsolóberendezések USRM6 sorozatát úgy tervezték, hogy akár 4000 m magasságban is működjenek. Megengedett környezeti hőmérséklete -40°C és +50°C között mozog, a maximális 24 órás átlaghőmérséklet pedig 35°C. A páratartalom kritériumainál a 24 órás relatív páratartalom 95%-on tetőzhet, míg a havi átlagérték nem haladhatja meg a 90%-ot. A telepítési helynek mentesnek kell lennie robbanásveszélyes vagy korrozív gőzöktől, erős mechanikai hatásoktól és tartós erős vibrációtól. A szennyezettségi fokozat nem haladhatja meg a GB/T 5582 szabványban meghatározott III. osztályt, és az egység teljesítette a 9. fokozatú ellenállási fokozatú szeizmikus minősítést. 1000 m feletti projektek esetén a vásárlóknak értesíteniük kell a gyártót az SF₆ töltési nyomás megfelelő beállításáról. A szokatlan helyszíni környezeti követelményeknek a gyártók, beszállítók és végfelhasználók közös megerősítése szükséges a megrendelés feladása előtt. Például a 2000 m-t meghaladó magasságban lévő berendezéseknél módosítani kell a gáznyomás-beállításokat a tartályon belüli túlfeszültség kockázatának csökkentése érdekében.
Földalatti alállomások A föld alatti villamosenergia-létesítményeket általában korlátozott hasznosítható terület és szigorú szellőztetési korlátok korlátozzák. A kompakt, zárt térinformatikai kialakítás segít a tervezőknek maximalizálni a szűk hely kihasználását, miközben gyengíti a káros környezeti hatásokat, ami ideálissá teszi a terméket kompakt alállomásokba és másodlagos elosztóállomásokba való beépítéshez.
Ipari és bányászati telephelyek Az ipari és bányászati telephelyek megbízható középfeszültségű kapcsoló- és védőhardvereket igényelnek a motorok, transzformátorok, kimenő betáplálók és helyi elosztóhálózatok kiszolgálásához. A lezárt tartály megvédi a belső alkatrészeket a szennyeződéstől, és biztosítja az összes szükséges kapcsolási, védelmi, leválasztási és felügyeleti képességet a helyszíni energiarendszerekhez.
Vasúti és közlekedési infrastruktúra A vasúti raktáraknak, a repülőtéri közműveknek és a kapcsolódó közlekedési infrastruktúráknak egységes energiaellátásra van szükségük a rakományok széles spektrumában. A moduláris kapcsolóberendezések egyedi betáplálási és védelmi rendszerekkel konfigurálhatók egy központi elosztórendszeren belül, segítve az integrátorokat a kompakt középfeszültségű energiamegoldások fejlesztésében a szállítási projektekhez.
Városi elosztóhálózatok A városközpontokban és a lakónegyedekben általában kevés a rendelkezésre álló földterület. A kompakt gázszigetelt kapcsolóberendezések olyan alállomásokon és elosztóközpontokban helyezhetők el, ahol a hagyományos légszigetelt kapcsolóberendezések sokkal nagyobb telepítési helyet igényelnének. Zárt tartályszerkezete csökkenti a primer körre ható környezeti interferenciát is.
Tengerparti és hegyvidéki területek A szabványos elektromos berendezések érzékenyek a magas páratartalomra, a sószennyezésre, a magassági hatásokra és az éles hőmérséklet-ingadozásokra. Az USRM6 zárt primer áramköre csökkenti a közvetlen kitettséget ezeknek a zord körülményeknek. A projektcsapatok a kiválasztási szakaszban elemezhetik a helyspecifikus működési paramétereket, hogy megerősítsék a legmegfelelőbb konfigurációt és működési beállításokat.
A 24 kV-os és 33 kV-os SF₆ GIS beszerzése során a vásárlóknak át kell tekinteniük a teljes elektromos sémát, ahelyett, hogy kizárólag a névleges feszültség alapján döntenének. A műszaki értékelésnek ki kell terjednie a névleges feszültségszintekre, a szigetelési követelményekre, a megszakító- vagy terheléskapcsoló opciókra, az adagolók mennyiségére, a gyűjtősín elrendezésére, a földelési sémákra, a védelmi és mérési funkciókra, a telepítési magasságra, a hőmérsékletre, a páratartalomra, a szennyezettségi fokra, a kommunikációs interfészekre, valamint a vonatkozó IEC és GB szabványoknak való megfelelésre.
Az Usune mérnöki csapata projektmérnökökkel és rendszerintegrátorokkal együttműködve személyre szabott USRM6 konfigurációt határoz meg egysoros diagramok és a helyszín tényleges működési feltételei alapján.
Szigorú minőségbiztosítás. Az ISO 9001 szabványok támasztják alá a stabil termelési minőséget, míg az ISO 14001 és ISO 45001 keretrendszerek szabályozzák a környezetvédelem, valamint a munkahelyi egészség- és biztonság irányítást.
Testre szabott moduláris konfigurációk Az Usune rugalmas modul-kombinációkat kínál a különféle áramköri funkciókhoz és elosztási követelményekhez. Ez a szolgáltatás azoknak az EPC-cégeknek, elektromos rendszerintegrátoroknak, forgalmazóknak és beszerzési csapatoknak felel meg, akiknek szüksége van a kijelölt elektromos rajzok szerint testreszabott kapcsolóberendezésekre.
Globálisan elismert megfelelőség A termék tervezése megfelel az IEC nemzetközi szabványoknak és a kínai GB specifikációknak, és CE tanúsítvány is biztosítható. Ez a megállapodás a különféle tengerentúli piacokat célzó ügyfeleket támogatja. Az alkalmazandó szabványok és tanúsítási szabályok a célország kódjai és a projekt műszaki specifikációi alapján ellenőrizhetők.
Speciális mérnöki támogatás GIS-projekteknél kritikus fontosságú a megfelelő konfiguráció rögzítése a gyártás megkezdése előtt. Az ügyfelek megoszthatnak egysoros rajzokat, névleges feszültség-követelményeket, betáplálási ütemterveket, magassági adatokat és környezeti részleteket műszaki konzultáció céljából az Usune mérnöki csapatával.

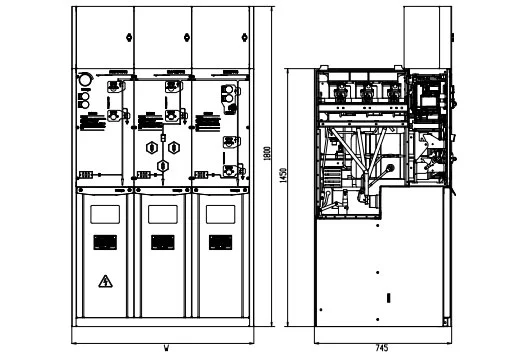

| Nem. | Elemek | Egység | Terhelésmegszakító kapcsoló egység | kombinációs egység | Megszakító egység | |
| 1 | Névleges feszültség | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Névleges frekvencia | Hz | 50 | 50 | 50 | |
| 3 | Névleges áram | A | 630 | 125 (a biztosíték áramától függ) | 630 | |
| 4 | Névleges szigetelési szint | 1 perc A frekvencia ellenáll a nyomásnak | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| A világítási impulzus ellenáll a feszültségnek | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Névleges rövidzárlatálló áram | kA/s | 25/4 | —— | 25/4 | |
| 6 | Névleges csúcsellenállási áram | kA | 63 | —— | 63 | |
| 7 | Névleges rövidzárlati áram | kA | 63 | HV biztosíték korlátozza | 63 | |
| 8 | Névleges rövidzárlati megszakítóáram | kA | —— | HV biztosíték korlátozza | 25/25 | |
| 9 | Névleges átviteli áram | A | —— | 1700/1400 | —— | |
| 10 | Névleges aktív terhelés megszakító áram | A | 630 | —— | —— | |
| 11 | Névleges zárt hurkú megszakítóáram | A | 630 | —— | 630 | |
| 12 | Mechanikai élettartam | terhelésmegszakító kapcsoló/CB | Times | 10000 | 10000 | 20000 |
| Leválasztó/föld kapcsoló | 5000 | 5000 | 5000 | |||
| 13 | Áramköri ellenállás | μΩ | ≤150 | —— | ≤150 | |
| 14 | Névleges töltési nyomás (20 ℃ túlnyomás) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | A gáz éves relatív szivárgási aránya | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP védettségi fokozat | Szekrény | IP4X | IP4X | IP4X | |
| Gáztartály | IP67 | IP67 | IP67 | |||
A Cas-space rakétakilövő projekt során az USRM6 sorozatot bevezették a középfeszültségű energiaelosztás kezelésére az indítólétesítményben, lefedve a kritikus infrastruktúrát és a hozzá kapcsolódó elektromos terheléseket. Az indítóhelyi elosztó kapcsolóberendezésektől elvárható, hogy a kapcsolás, a védelem, a leválasztás és a felügyelet megbízható legyen az alapvető berendezések és a segédberendezések esetében – és egyenletes teljesítményt biztosítson még viszonylag szűk elektromos környezetben is. Mivel a fő áramkör egy SF6-ba zárt szigetelt szerkezetben helyezkedik el, az USRM6 sorozat nagyrészt megvédi azt a külső környezeti feltételektől, ami a szigorú követelmények mellett működő speciális infrastruktúra esetében a legfontosabb.
A kapcsolóberendezés moduláris felépítése szintén elegendő mozgásteret biztosított az elrendezésnek ahhoz, hogy illeszkedjen a projekt elosztási architektúrájához. A funkcionális egységeket az elektromos hálózat kialakításának megfelelően lehetett összeállítani, a bővíthető főbusz pedig további teret biztosított a hálózat konfigurálásához és a jövőbeni rendszertervezéshez. Összességében a kompakt szerkezet, a zárt szigetelés és a moduláris felépítés keveréke tette az USRM6 sorozatot megfelelő középfeszültségű elosztási megoldássá a Cas-űrrakéta-kilövő projekthez – amely megfelelt a létesítmény megbízható, de helytakarékos elektromos infrastruktúra iránti igényének.
Az USRM6 sorozatot a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványokra való hivatkozással tervezték, ideértve GB 3804-2004 a 3,6 kV–40,5 kV nagyfeszültségű váltakozó áramú terhelésmegszakítókhoz, GB 1984-2014 a nagyfeszültségű váltakozó áramú kapcsolókhoz megszakítók, GB 16926-2009 HV AC terhelés megszakító kapcsoló-biztosíték kombinációkhoz, GB 1985-2014 HV AC leválasztáshoz kapcsolók és földkapcsolók, valamint GB 3906-2006 3,6 kV–40,5 kV AC fémházas kapcsoló- és vezérlőberendezésekhez.
Ugyancsak hivatkozik a GB/T 11022-2011 szabványra a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános műszaki követelményekről, GB 4208-2008 burkolatvédelemhez, GB/T 5582-1993 a külső szigetelés szennyezettségi fokához, DL/T 404-2007 3,6 kV-40,5 kV-hoz Váltóáramú fémburkolatú kapcsoló- és vezérlőberendezések, GB/T 13384-2008 mechanikai és elektromos termékekhez, GB 191-2008 a csomagolási és szállítási jelzésekre, valamint a GB 311.1-2012 a nagyfeszültségű átvitel szigetelési koordinációjára és elosztó berendezések.
Az Usune minőségi és megfelelőségi keretrendszere magában foglalja az ISO 9001 minőségirányítási rendszert és az ISO 14001 környezetvédelmi szabványt. Irányítási rendszer, ISO 45001 Munkahelyi Egészségügyi és Biztonsági Irányítási Rendszer, IEC és GB szabványnak való megfelelés, valamint CE minősítés. A projekt-specifikus tanúsítást és az alkalmazandó szabványokat meg kell erősíteni a célpiac és műszaki specifikáció.
A fő előny a feszültség alatt álló elektromos alkatrészek zárt felépítése egy szigetelőgázon belül környezet. Ez kompakt szerkezetet tesz lehetővé, és csökkenti a fő áramkör közvetlen külső hatását környezeti feltételek.
Az USRM6 sorozatot középfeszültségű alkalmazásokhoz tervezték, beleértve a 24 kV-os és 33 kV-os konfigurációkat is. A pontos minősítés a feszültséget, a szigetelési szintet és a konfigurációt meg kell erősíteni a projekt specifikációi szerint.
Igen. A megadott szolgáltatási magasság legfeljebb 4000 m. 1000 m feletti telepítés esetén az ügyfeleknek tájékoztatniuk kell az Usune-t haladjon előre, hogy ki lehessen értékelni a megfelelő gáztöltési nyomást. 2000 m felett speciális követelményeknek kell lenniük a műszaki tervezés során megerősítették.

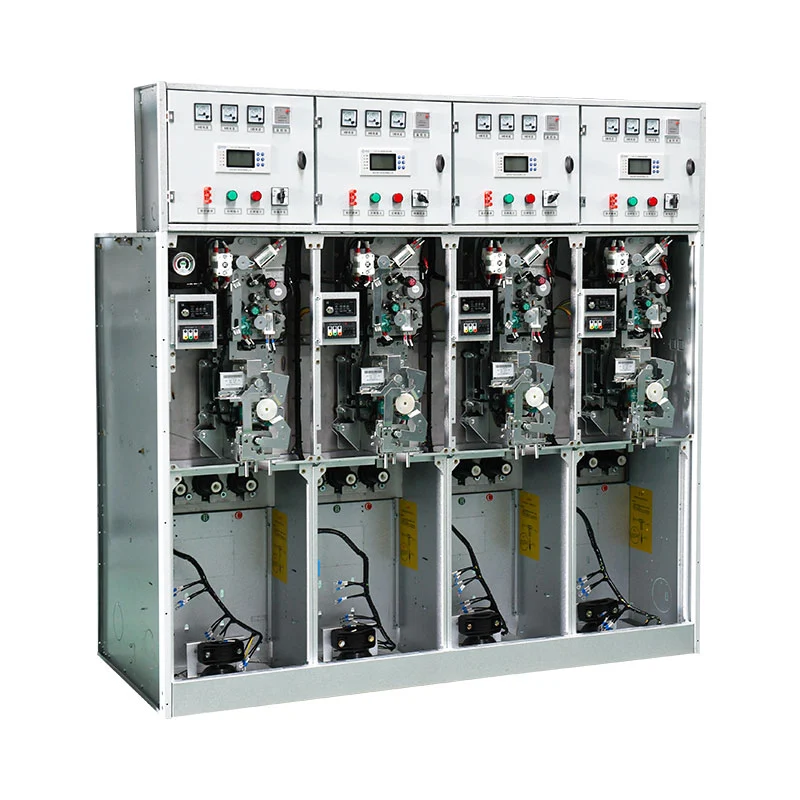

Az USRM6 sorozat moduláris konfigurációs koncepciót használ. Terhelési megszakító egységek, kombinált egységek, megszakító egységek, és bővíthető főbusz elrendezések választhatók a szükséges elektromos séma szerint.
A tipikus alkalmazások közé tartoznak a másodlagos transzformátor alállomások, ipari és bányászati létesítmények, vasutak, repülőterek, városi elosztó hálózatok, lakóterületek, földalatti létesítmények és viszonylag igényes helyszínek környezeti feltételek.
A pontos árajánlat érdekében a vásárlóknak meg kell adniuk a névleges feszültséget, az egysoros diagramot, az adagolók számát, szükséges kapcsolási funkciók, megszakítókra vagy terhelésmegszakítókra vonatkozó követelmények, buszkonfiguráció, telepítési magasság, környezeti feltételek, védelmi követelmények és célpiac.
Kompakt méreteket, környezeti alkalmazkodóképességet igénylő, moduláris középfeszültségű elosztási projektekhez konfigurációval és csökkentett karbantartási igényekkel az USRM6 sorozat praktikus gázszigetelt kapcsolóberendezést kínál megoldást.
Az Usune USRM6 sorozata zárt SF6 szigetelést, moduláris funkcionális egységeket, bővíthető buszkonfigurációt, valamint kapcsolási, védelmi, mérési és felügyeleti funkciók. ISO 9001, ISO 14001, ISO 45001, IEC által támogatott és GB szabványok, valamint CE tanúsítás, az Usune projektorientált megoldást kínál a 24kv-t értékelő ügyfelek számára 33kv Sf6 Gis gázszigetelt kapcsolóberendezés ipari, infrastrukturális, városi és speciális áramelosztáshoz alkalmazások.
