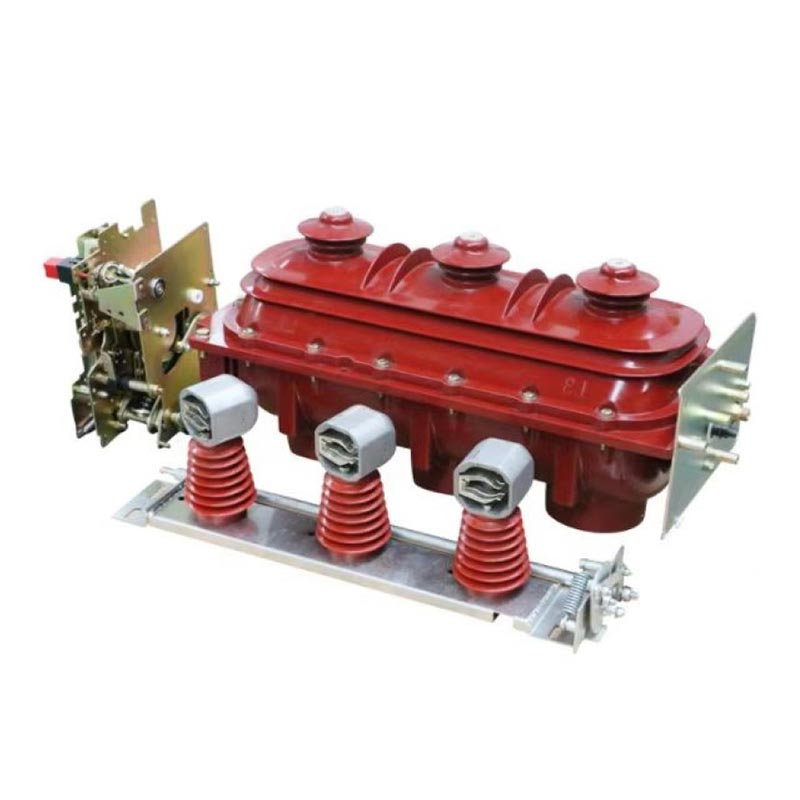

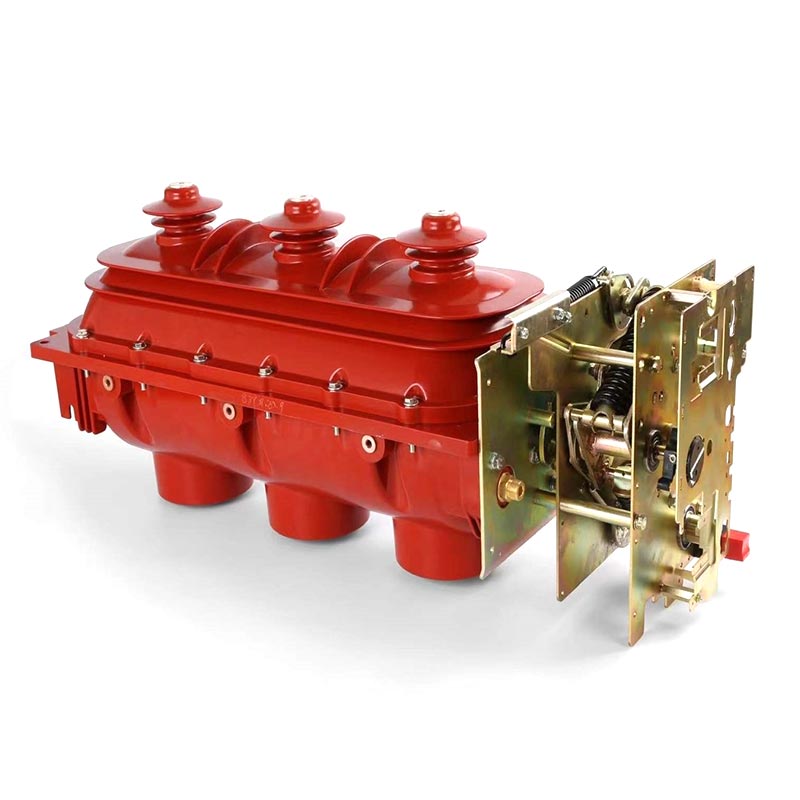

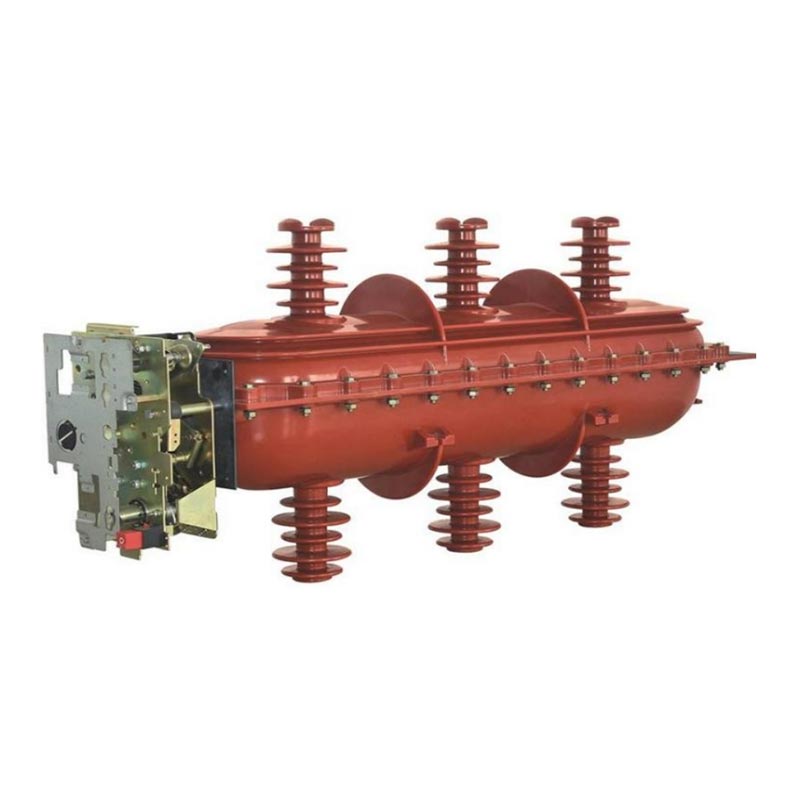

Az Usune FLN36-40.5 beltéri terhelésmegszakító kapcsoló egy önállóan fejlesztett nagyfeszültségű elektromos mag alkatrész. és a Zhejiang Usune Electric gyártotta. Kifejezetten a biztonságos és hatékony áramellátásra tervezték 35 kV-os névleges feszültségű elosztási igényeket, és a modern áramelosztás kulcsfontosságú berendezése biztosításában létfontosságú szerepet játszó rendszerek, különösen alkalmasak a gyűrűs hálózatra és a kettős radiális tápegységekre stabil és biztonságos energiaátvitel és -elosztás. Ez a termék függetlenül képes be- és kikapcsolni a terhelési áramokat és túlterhelési áramok, vagy sorba kapcsolható áramkorlátozó biztosítékkal a megszakító helyettesítésére. A terheléskapcsoló kezeli a különböző terhelési áramok kapcsolását, míg az áramkorlátozó biztosíték a megszakítást erős túlterhelési áramok és rövidzárlati áramok ellen, többszintű védelmet biztosítva az energiarendszer számára. Az kompakt felépítése, egyszerű telepítése és karbantartásmentes működése ideális termék a városi elektromos hálózathoz frissítések és ipari áramelosztás optimalizálása.
A beltéri terhelésmegszakító kapcsoló kettős megszakítású, háromállású, forgó, mozgó érintkezőszerkezettel rendelkezik, három állású ívoltó kamra (nyitott-zárt talaj), amely biztosítja a zökkenőmentes kapcsolást különböző működési körülmények között feltételek és a rendszer stabilitásának javítása. Az általános háromfázisú telepítési kialakítás jó szinkronizálást tesz lehetővé, kevesebb alkatrész, és kényelmes üzembe helyezés és telepítés, csökkentve a helyszíni építés nehézségeit és karbantartás.
A kapcsoló felső és alsó epoxigyanta öntött héjat használ a zárt összeszereléshez. A fő áramkör és a földelés Az áramköri rendszerek mindegyike a héjban van elhelyezve, hatékonyan elszigetelve a külső környezetet és megakadályozva a port és nedvességkorrózió. A töréspontok nagy szigetelési szilárdsága és a nagy kúszótávolság, valamint a feszültségkiegyenlítő árnyékolás a kimenő kapcsokon tovább növeli a szigetelés megbízhatóságát és megfelel a a nagyfeszültségű áramelosztó rendszerek szigorú követelményei.
Kiváló biztonsági teljesítmény. Belső ívhiba esetén a külső burkolat gyenge hátsó szerkezete elszakad, és a szekrény tetején lévő nyomáscsökkentő szelep kinyílik, kiszorítva a túlnyomásos légáramot a szekrényen kívül, megelőzve a berendezés károsodását és a személyi biztonsági veszélyeket. Ötbiztos reteszeléssel felszerelve funkciót, alapvetően kiküszöböli a helytelen működést, biztosítva a kezelők és a berendezések biztonságát.
A beltéri terhelésmegszakító kapcsoló kézi és elektromos üzemmódokat is támogat, rugalmasan alkalmazkodva a helyszínhez követelményeknek, kényelmet és megbízhatóságot kínálva. Karbantartásmentes kialakítást kapott, hosszú elektromos és mechanikai élettartama, csökkentve a későbbi karbantartási költségeket. A kapcsolóberendezés teljes egészében alumínium-cinkből készült lemez, amely korrózióállóságot és nagy mechanikai szilárdságot kínál, alkalmas különféle beltéri munkakörülményekre.
1. Magas szigetelési biztonság: Elsődleges nagyfeszültségű szigetelési kialakítás nagy tartalékkal és IP33-as védettséggel védelmi fokozattal, hatékonyan növeli az elülső kezelőtér szigetelési biztonsági szintjét a kezelők személyes biztonságának védelme.
2. Széleskörű alkalmazhatóság: Alkalmas kompakt, miniatürizált és gyakran használt forgatókönyvekhez, széles körben használatos városi környezetben villamosenergia-hálózatok, ipari és kereskedelmi áramelosztás, valamint új energiahálózati csatlakozás, amely sokféle igényt kielégít különböző forgatókönyvek.
3. Integrált kialakítás: Kompakt kombinált kapcsoló kialakítás, integráló leválasztó kapcsoló és földelési funkciók, a berendezések helyfoglalásának csökkentése és az energiaelosztó rendszer integrációjának megkönnyítése.
4. Nagy megbízhatóság: Nagy megbízhatóságú SF6 terheléskapcsolót alkalmaz. Az SF6 gáznyomás alacsony, a működés megbízható és a gázvisszatartási élettartam elérheti a 20 évet, így nincs szükség gyakori gázutánpótlásra és biztosításra hosszú távú stabil működés.
| Nem. | Tétel | Egység | Paraméter |
| 1 | Névleges feszültség | kV | 40.5 |
| 2 | Névleges áram | A | 630 |
| 3 | Névleges frekvencia | Hz | 50/60 |
| 4 | Teljesítmény-frekvencia-ellenállási feszültség | kV | 95/110 |
| 5 | Villámimpulzus-ellenállási feszültség | kV | 185/215 |
| 6 | Névleges rövid idejű megszakítóáram (csúcs) | kA | 50 |
| 7 | Névleges zárt hurkú törési áram | A | 630 |
| 8 | Névleges aktív terhelés megszakító áram | A | 630 |
| 9 | Névleges átviteli áram | A | 1000 |
| 10 | Névleges rövidzárlat-ellenállási áram | kA | 20 |
| 11 | Főáramkör ellenállása | μΩ | 85 |
| 12 | Mechanikai kitartás | Times | 2000 |
| 13 | Éves gázszivárgási arány | % | ≤0,1 |
Ez a beltéri terhelésmegszakító kapcsoló SF6 gázt használ ívoltó közegként, amely kiváló ívoltással rendelkezik és szigetelési teljesítmény. Amikor a kapcsoló megszakítja az áramot, a szétválás után azonnal ív keletkezik a mozgó és álló érintkezőket. Az állandó mágnes mágneses tere vezérelve az ív gyorsan mozog és megnyúlik, miközben az SF6 gáz folyamatosan ionizálja és hűti, végül kialszik, amikor az áram átlépi a nullát, biztonságos és gyors áramkimaradást érve el.
A dupla töréspont-távolság magas szigetelési és törési szigetelési szintet biztosít. Az állandó mágnes használata forgóív elve, alacsony működési energiafogyasztással, erős ívoltó képességgel rendelkezik, és minimális érintkezési kopás, hatékonyan meghosszabbítva a kapcsoló elektromos élettartamát.
A termék stabil működése érdekében a következő feltételeknek kell teljesülniük a telepítéshez és használathoz:
1. Magasság: Legfeljebb 1000 méter (megrendeléskor külön követelményeket kell megadni);
2. Környezeti hőmérséklet: -25℃～+40℃;
3. Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%;
4. Szeizmikus intenzitás: nem haladja meg a B osztályt;
5. Súlyos szennyeződésektől, például portól, füsttől, vegyi korrozív anyagoktól, gyúlékony gázoktól, benzintől és benzintől mentes környezeti levegő
sóspray.
A nagyfeszültségű elektromos berendezések professzionális gyártójaként Kínában a Yu Shun Electric FLN36-40.5 Beltéri terhelésmegszakító kapcsolók egy nagyszabású városi villamosenergia-hálózat-korszerűsítési projekthez Kelet-Kínában. A projekt érintett 35 kV-os elosztó vezetékek nyolc városi területen, amelyek lefedik lakóterületeket, kereskedelmi központokat és ipari parkokat, a tápellátás stabilitására és biztonságára vonatkozó rendkívül magas követelményekkel.
A korszerűsítés előtt a meglévő kapcsolóberendezések rossz szigetelést, gyakori karbantartást és alacsony biztonságot szenvedtek. nem elégíti ki a városi villamosenergia-hálózat-fejlesztési igényeket. A termék kiválasztása után a projekt megvalósult három fő fejlesztés: Először is, az ötbiztos reteszelő és ívoltó kialakítás csökkenti a helytelen működést és ívhibák, a rendszer biztonságának javítása; másodszor, a karbantartásmentes kialakítás 80%-kal csökkenti a havi karbantartási időt. az üzemeltetési és karbantartási költségek csökkentése; és harmadszor, a kompakt szerkezet alkalmazkodik a beltéri telepítési térhez városi alállomások fejlesztése, elősegítve az áramelosztó rendszer integrációját. A termék nulla meghibásodást tapasztalt több mint két éves működés alatt, több mint 500 000 lakos és több mint 300 vállalkozás stabil áramellátását biztosítva, magas elismerést kapott a projekt tulajdonosától és a helyi áramellátási osztálytól. Az Usene Electric, mint beszállító, átfogó értékesítés utáni szolgáltatásokat nyújtott, beleértve a helyszíni telepítési útmutatást és a műszaki képzést.
V1: A termék karbantartást nem igényel, hosszú elektromos és mechanikai élettartammal. Az SF6 gáz tárolási élettartama elérheti a 20 évet. Normál használati körülmények között nincs szükség rendszeres karbantartásra; csak időszakos a berendezés burkolatának, a működési mechanizmusnak és a gáznyomásnak (ha szükséges) ellenőrzése szükséges. Minden Usene termék szigorú minőségi vizsgálatnak kell alávetni, mielőtt elhagyja a gyárat, hogy biztosítsa a termék élettartamát és megbízhatóságát.
A2: A fő különbség az, hogy a terhelésmegszakító kapcsolókat főként a terhelési áramok és a túlterhelés be- és kikapcsolására használják áramok, míg a hagyományos megszakítók ezenkívül megszakíthatják a rövidzárlati áramokat. Ezt a terméket, sorba kapcsolt áramkorlátozó biztosítékkal kombinálva kiválthatja a megszakítót: a terhelésmegszakító kapcsoló a felelős különböző terhelési áramok ki- és bekapcsolásához, míg az áramkorlátozó biztosíték kezeli a nagy túlterhelést és rövidzárlati áramkimaradás. Alkalmas 35 kV-os gyűrűs hálózatokhoz és kettős radiális tápegységekhez (pl mint a városi villamosenergia-hálózati ágak, ipari és kereskedelmi elosztó helyiségek stb.), csökkentve a berendezések költségeit, miközben a rendszer biztonságának biztosítása. Professzionális kínai gyártóként a Yushun Electric professzionális műszaki szolgáltatásokat nyújthat útmutatást nyújt az ügyfeleknek a megfelelő megoldások kiválasztásában.
