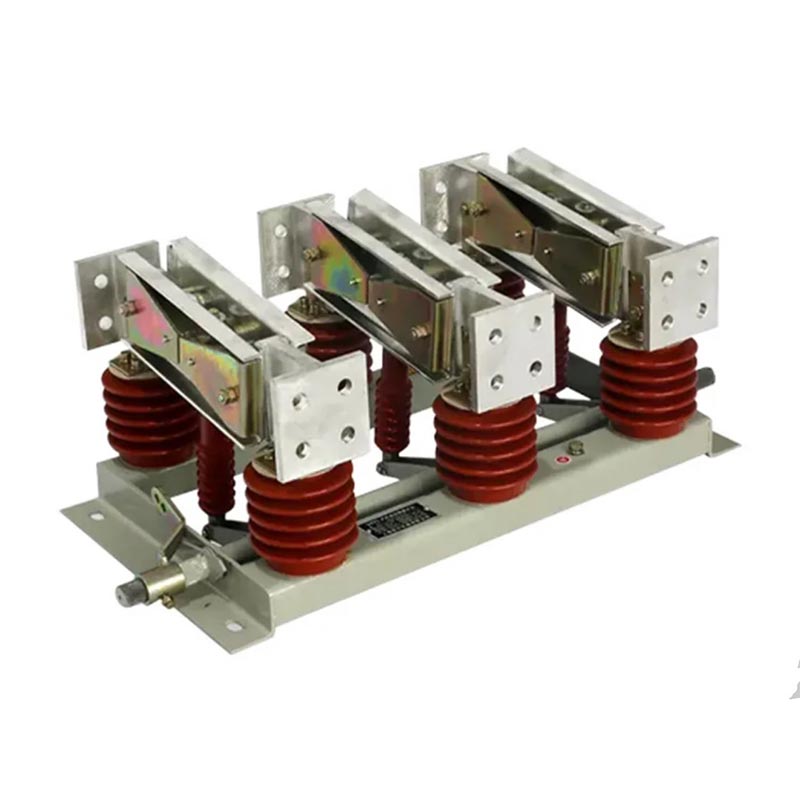

Beltéri levegő leválasztó kapcsoló

Az Usune GN sorozatú beltéri levegő leválasztó kapcsoló egy mag nagyfeszültségű elektromos termék, amelyet egymástól függetlenül fejlesztett ki. Zhejiang Usune Electric Co., Ltd., a nagyfeszültségű elektromos berendezések vezető szállítója Kínában. Integrálja a legújabb hazai K+F technológiák és gyártási folyamatok, kifejezetten nagyáramú működési feltételeket a nagy erőművek és acélgyárak generátor kivezetéseinél, ezzel pótolva a piaci rést nagy teljesítményű beltéri nagyáramú leválasztó kapcsolók.

Ez a kapcsoló rugalmas szerkezeti kialakítással rendelkezik, amely lehetővé teszi három független egypólusú összeszerelést egységek vagy hárompólusú integrált eszközként konfigurálva, hogy megfeleljenek a különböző térbeli elrendezéseknek és használati követelményeknek, a helyszíni telepítési igényektől függően. Alapvető funkciója, hogy megbízható áramleválasztást biztosítson a működés során elektromos berendezések és rendszerek karbantartása. Azáltal, hogy egyértelmű szakadást hoz létre az áramkörben, biztosítja a biztonságot karbantartó személyzet és a berendezések integritása, amelyek megfelelnek a nagyfeszültség alapvető biztonsági szigetelési követelményeinek energiarendszerek.

Terméktervezés és modellleírás

1. A szerkezeti tervezés előnyei

Az Usune GN sorozat tudományosan robusztus szerkezeti kialakítást alkalmaz, ötvözi a kompakt elrendezést és a kényelmességet működését. A hárompólusú integrált konfiguráció hatékonyan takarít meg telepítési helyet, míg a független az egypólusú kialakítás megkönnyíti az egyedi karbantartást és cserét, növelve a termék rugalmasságát és karbantarthatóság. A kapcsoló kiváló minőségű vezető és szigetelő anyagokat használ, így biztosítva a kiváló vezetőképességet miközben javítja a szigetelés teljesítményét és élettartamát, megfelel a hosszú távú stabil működési követelményeknek beltéri nagyfeszültségű környezetben.

2. Modellkód magyarázata

Az Usune GN sorozatú beltéri levegő leválasztó kapcsoló modellszámai szabványos kódolási szabályokat követnek, így egyértelművé téve azokat és könnyen érthető, lehetővé téve az ügyfelek számára, hogy tényleges igényeiknek megfelelően válasszák ki a megfelelő specifikációt. A tipikus modellek a GN□--20DW/8000--80. Az egyes kódok konkrét jelentése (balról jobbra) a következő:

- G: Leválasztó kapcsoló (a termék fő típusa, amely jelzi a termék fő funkcióját, a tápfeszültség leválasztását)
- N: Beltéri típus (jelzi, hogy a terméket beltéri telepítésre tervezték)
- □: Tervezési sorozatszám (a sorozaton belüli különböző kiviteli változatok megkülönböztetésére)
- 20: Névleges feszültség (mértékegysége: kV, a legmagasabb feszültséget jelzi, amelyet a kapcsoló stabilan elvisel)
- D: Földeléssel ellátott kapcsoló (földelési funkcióval felszerelve a biztonságos kisütés érdekében a karbantartás során)
- W: Szennyezésgátló típus (fokozott szennyezésgátló teljesítmény, alkalmas zord beltéri környezetre, magas szennyezettségi szint)
- 8000: Névleges áramerősség (mértékegysége: A, jelzi a maximális áramerősséget, amelyet a kapcsoló folyamatosan elvisel)
- 80: Névleges rövid idejű ellenállási áram (mértékegysége: kA, jelzi a kapcsoló maximális zárlati áramát meghatározott időn belül ellenáll)

Műszaki paraméterek

Az Usene betartja a professzionális precizitás elvét; a GN sorozatú beltéri levegőszigetelés... A kapcsoló büszkélkedhet átfogó műszaki paraméterek a különféle ipari forgatókönyvek változatos igényeinek kielégítésére. Minden paraméter megtörténik szigorú gyári tesztelés és ellenőrzés a szabványoknak való megfelelés és a stabil termékteljesítmény biztosítása érdekében:

- Névleges feszültség: 12 kV, 20 kV, 35 kV (három specifikáció a különböző nagyfeszültségű áramellátó rendszer konfigurációkhoz)
- Névleges áramerősség: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (nyolc specifikáció a nagy áramerősséghez feltételek a generátor kimenetén)
- Terméktípus: Földeletlen, Egyföldeléses, Átmenő falú típus (Három típus a különböző telepítésekhez környezet és funkcionális követelmények)

Használati feltételek

1. Környezeti hőmérséklet: -50℃～+50℃ (Stabil működés extrém hőmérsékleti környezetben)
2. Magasság: ≤2000m (Az alkalmazkodóképesség kérésre növelhető ≥2500m magasság esetén)
3. Szélnyomás: ≤700Pa (megfelel a szélsebességnek ≤34m/s, alkalmas jól szellőző beltéri környezetre)
4. Szeizmikus intenzitás: ≤8 (mérsékelt földrengéseknek ellenáll, stabil működést biztosít földrengésveszélyes környezetben területek)
5. Jégvastagság: ≤20 mm (alkalmas hideg beltéri környezetre, ahol jegesedés lehetséges)
6. Szennyezettségi fok: III., IV. osztály (szennyezésálló kivitel, alkalmas beltéri, magas porral vagy vegyi szennyezés)
7. Telepítési hely: Gyúlékony és robbanásveszélyes veszélyektől, vegyi korróziótól és erős vibrációtól mentes (a speciális felhasználási feltételek a felhasználó és a gyártó közötti egyeztetés alapján határozhatók meg)

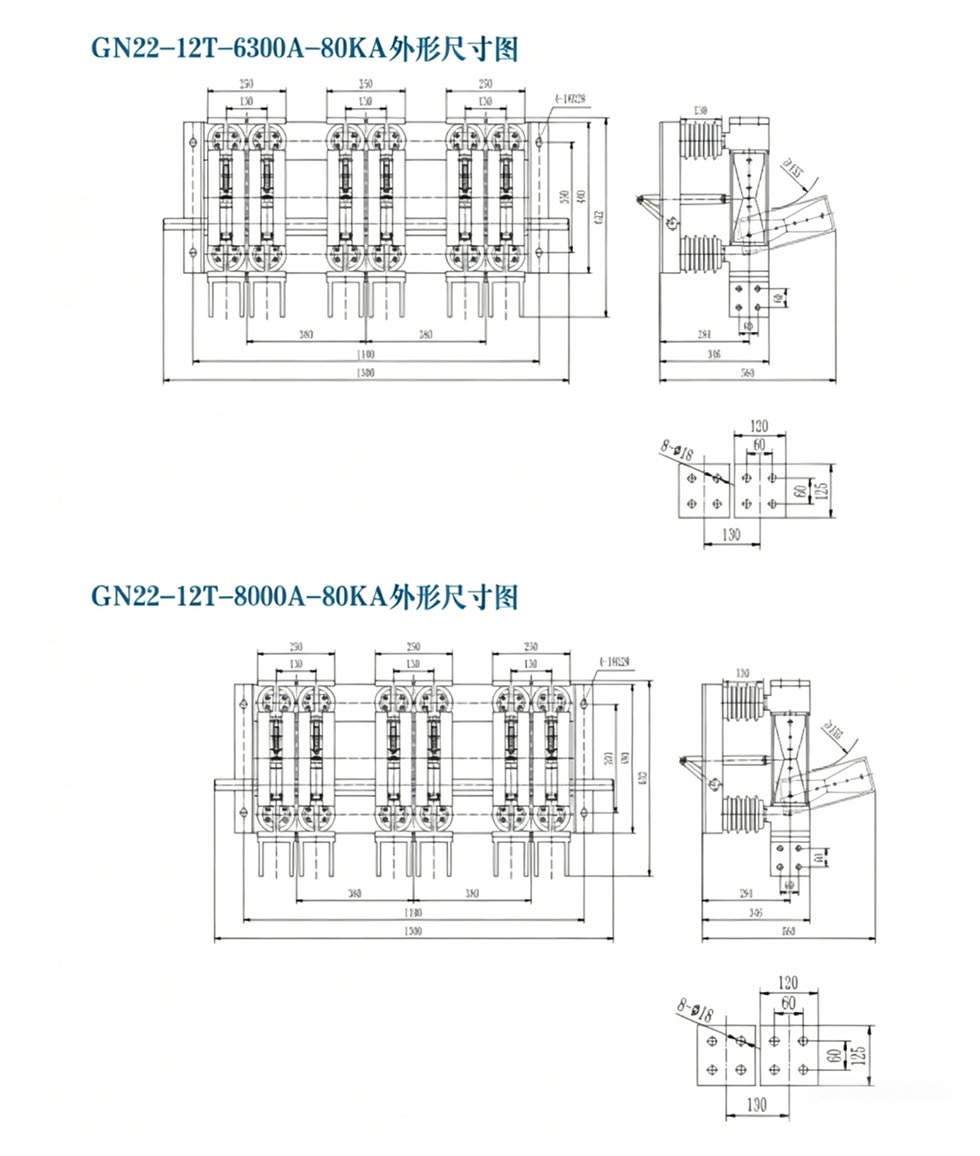

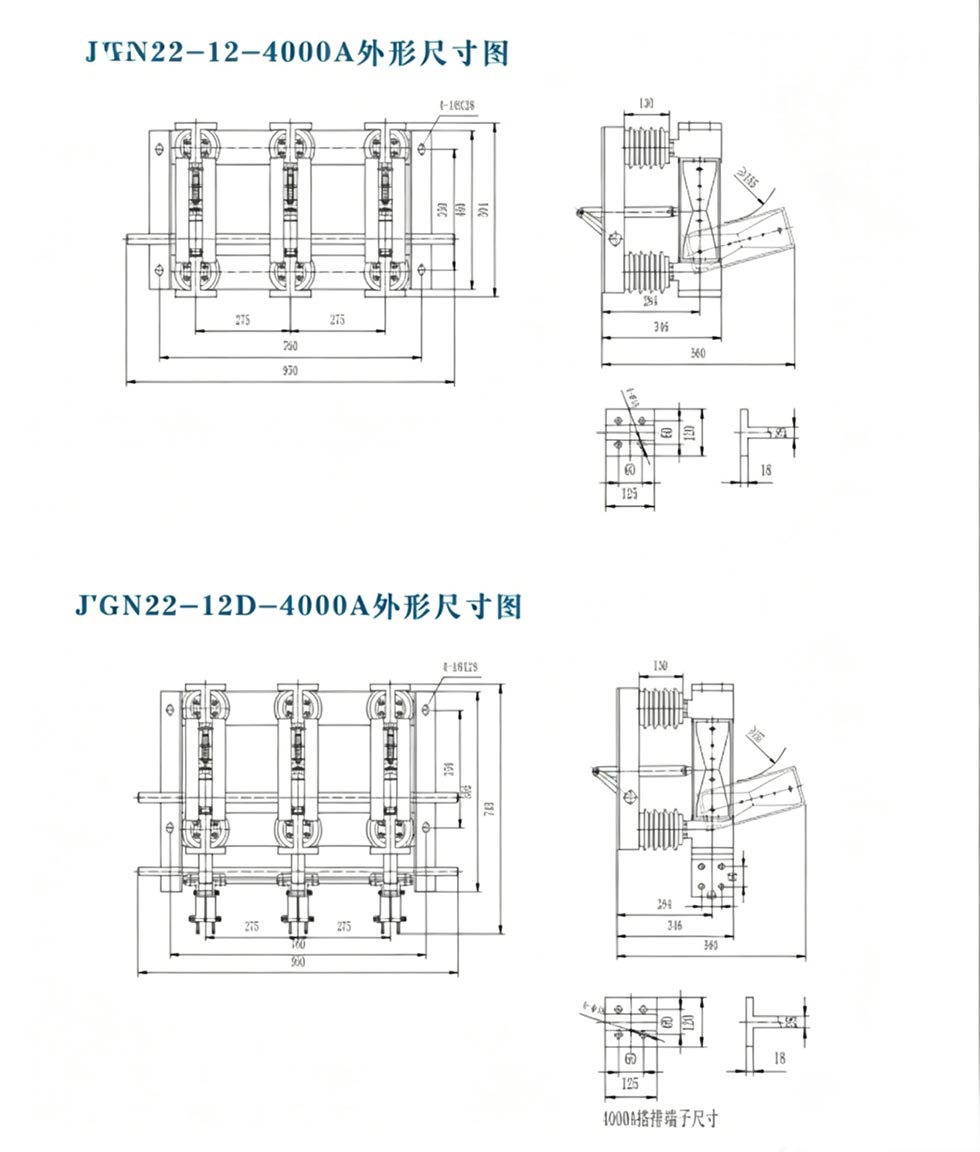

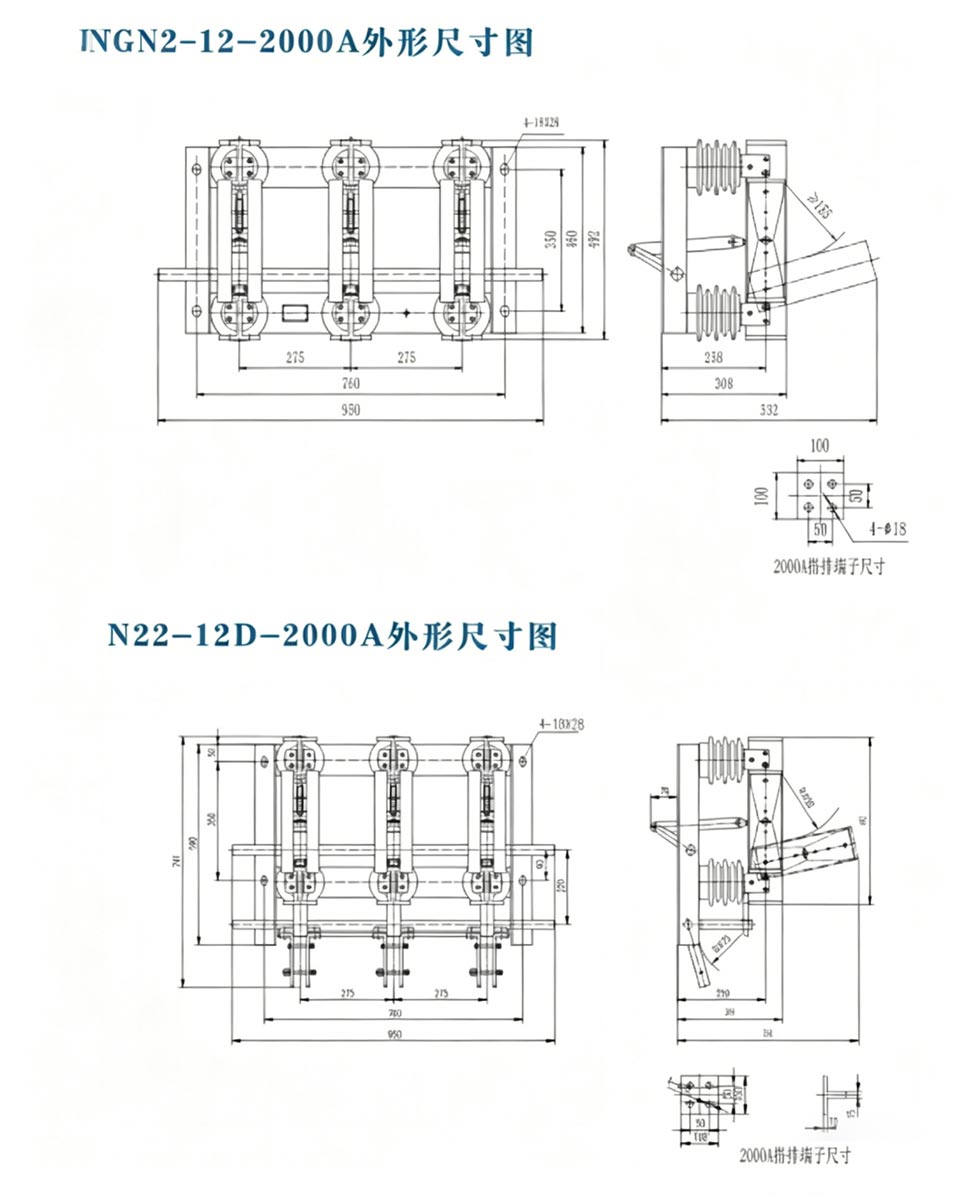

Külső dimenzió

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási eset

Esettanulmány: Nagy széntüzelésű erőmű Shandongban, Kínában

A kínai Shandong tartományban egy 2×600 MW beépített kapacitású nagy széntüzelésű erőműhöz egy nagyáramú megszakító kapcsoló a generátor kimenetén a generátoregységek és az áramellátás biztonságos karbantartása érdekében rendszer. Mélyreható vizsgálat és összehasonlítás után az erőmű az Usune GN sorozatú 20kV/8000A beltéri egységeket választotta. nagyfeszültségű megszakító kapcsoló (földelő kapcsolóval, szennyeződésmentes típus). Mint a kijelölt gyártó, az Usene személyre szabott telepítési útmutatást és értékesítés utáni szolgáltatást nyújt. A termék három óta stabilan működik 2023-as bevezetése óta eltelt év.

Működés közben a kapcsoló kiállta a nagy áramerősség és a zord beltéri környezet próbáját (IV. szennyezettségi szint) hiba nélkül, mint például rossz érintkezés vagy szigetelési sérülés. Hatékonyan teljesítette az áramelválasztási feladatot generátorkészlet karbantartása során a karbantartó személyzet biztonságának és az áramellátás normál működésének biztosítása növény. Az ügyfél nagyra értékeli a termék teljesítményét és az Usune professzionális szolgáltatását, és aláírta a hosszú távú együttműködési megállapodást kötött az Usune-val, kijelölve a leválasztó kapcsolók szállítójaként.

GYIK

1. kérdés: Mi az Usune GN sorozatú beltéri levegő leválasztó kapcsoló fő funkciója, és használható-e megszakításra terhelési áram?

V1: Az alapvető funkció az elektromos berendezések karbantartása során megbízható áramleválasztás biztosítása és rendszerek. Azáltal, hogy egyértelmű szakadást hoz létre az áramkörben, biztosítja a karbantartó személyzet és a berendezések biztonságát. Ez Fontos hangsúlyozni, hogy ez a termék áramelválasztó eszköz, nem pedig terhelésmegszakító kapcsoló. Nem lehet terhelőáram vagy rövidzárlati áram megszakítására használható; csak akkor üzemeltethető, ha az áramkör terheletlen ill miután a terhelési áramot más kapcsolóberendezés megszakította.

2. kérdés: Testreszabható az Usune GN sorozatú beltéri levegőszigetelő kapcsoló, hogy megfeleljen a konkrét helyszíni használati feltételeknek?

A2: Igen. Professzionális gyártóként az Usune átfogó kutatás-fejlesztési és testreszabási képességekkel rendelkezik. Mert speciális használati feltételekkel rendelkező felhasználók (például ≥2500 m tengerszint feletti magasság, különleges szennyezettségi szint vagy speciális telepítés helyigény), mélyreható kommunikációt folytathatunk a termékkialakítás és a paraméterek módosítása érdekében tényleges helyszíni feltételek, személyre szabott megoldások biztosítása. A speciális felhasználási feltételeket a rendszer határozza meg tárgyalás a felhasználó és a gyártó között, hogy a termék alkalmas legyen a helyszíni munkára környezet és a tényleges igények.
