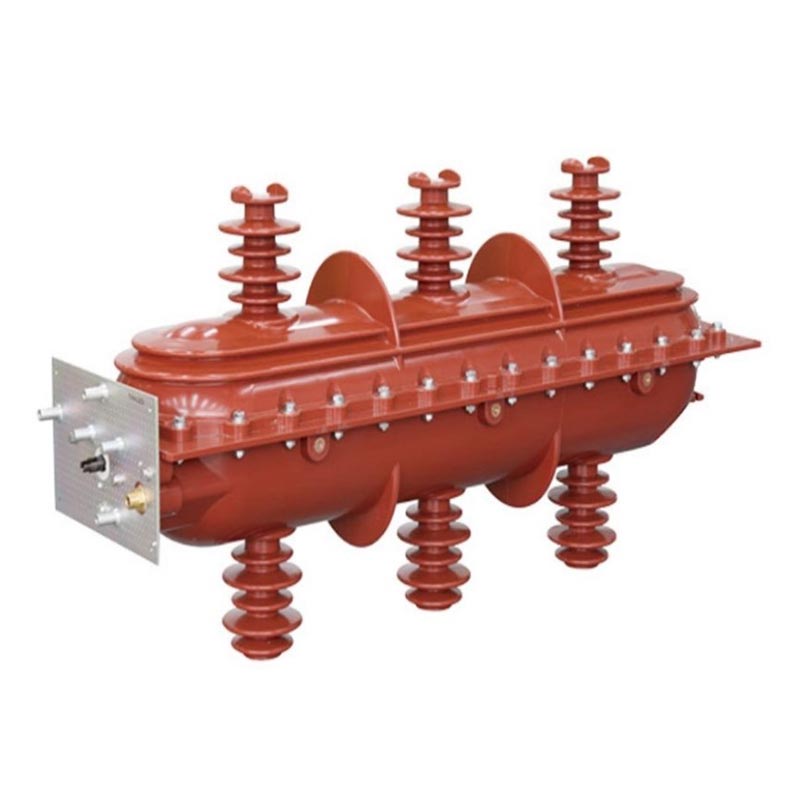

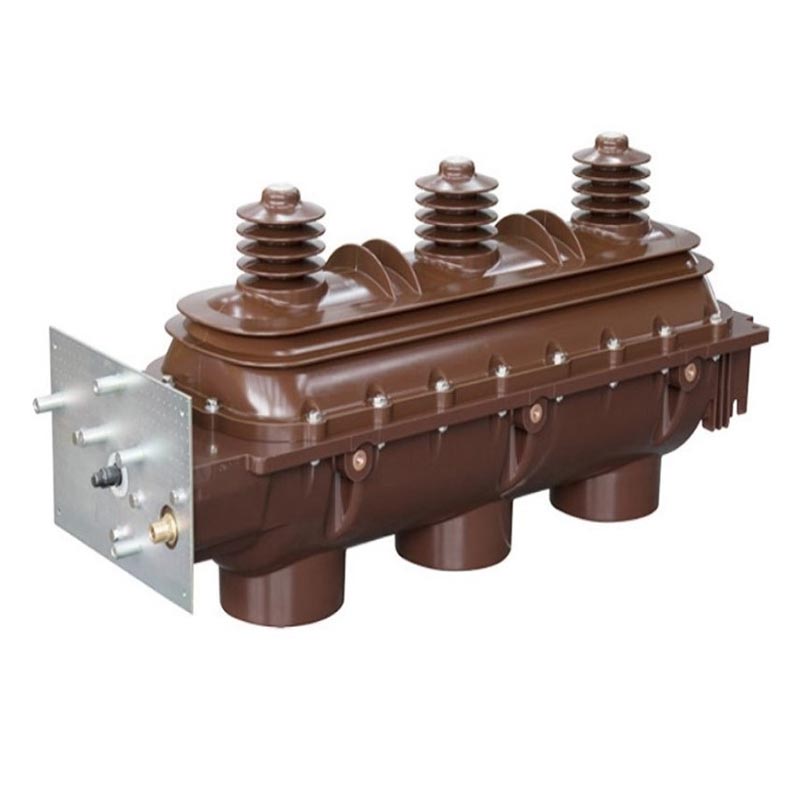

Beltéri Sf6 terheléskapcsoló

Az Usune Indoor Sf6 Load Switch a nagyfeszültségű kapcsolóberendezések új generációja, amelyet kifejezetten beltéri használatra terveztek. áramelosztási forgatókönyvek. Az Usune professzionális K+F csapata fejlesztette ki, átfogó típuson ment keresztül tesztelése és teljesítménye megfelel a GB3804, GB16926, IEC60265 és IEC60420 szabványoknak.

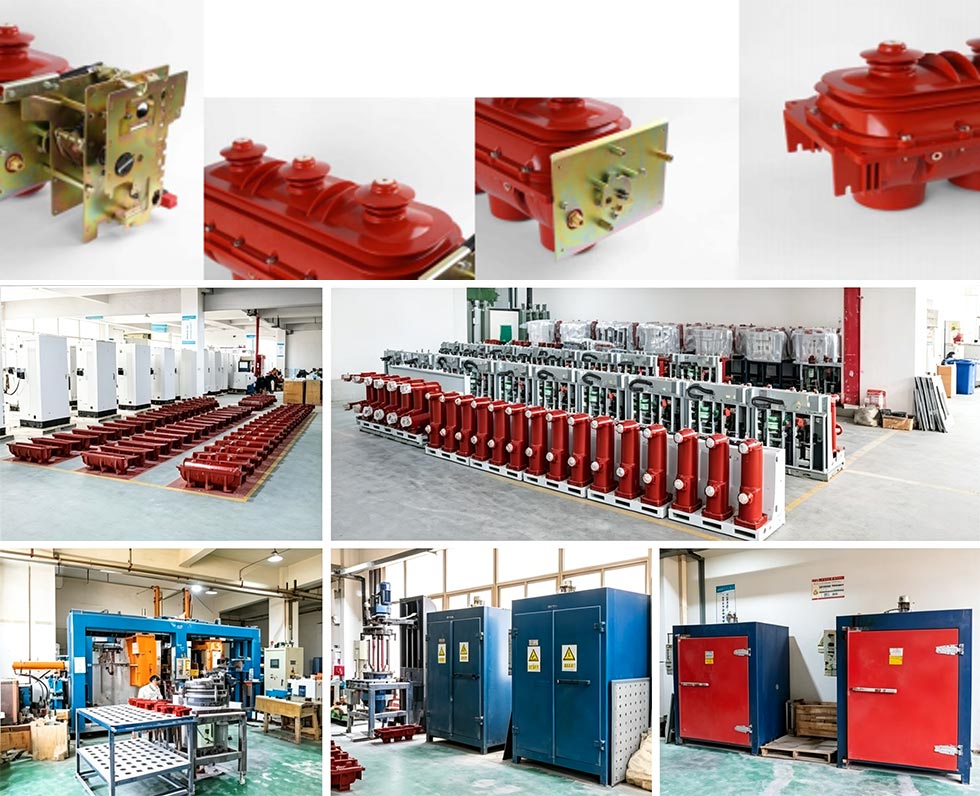

A nagyfeszültségű elektromos berendezések professzionális gyártójaként az Usune szabványosított gyártóüzemekkel rendelkezik Kína fejlett gyártási berendezésekkel és szigorú minőség-ellenőrzési folyamatokkal rendelkezik, hogy biztosítsa, hogy minden termék szabványoknak megfelel. A termékek szigetelő és ívoltó közegként SF6 gázt használnak, ami ilyen előnyökkel jár mint nagy szigetelési szilárdság, hatékony ívoltás, kompakt szerkezet és hosszú élettartam, hatékonyan a hagyományos terheléskapcsolók rossz stabilitása és magas karbantartási költségei miatti fájdalompontok megoldása.

Alapvető műszaki paraméterek

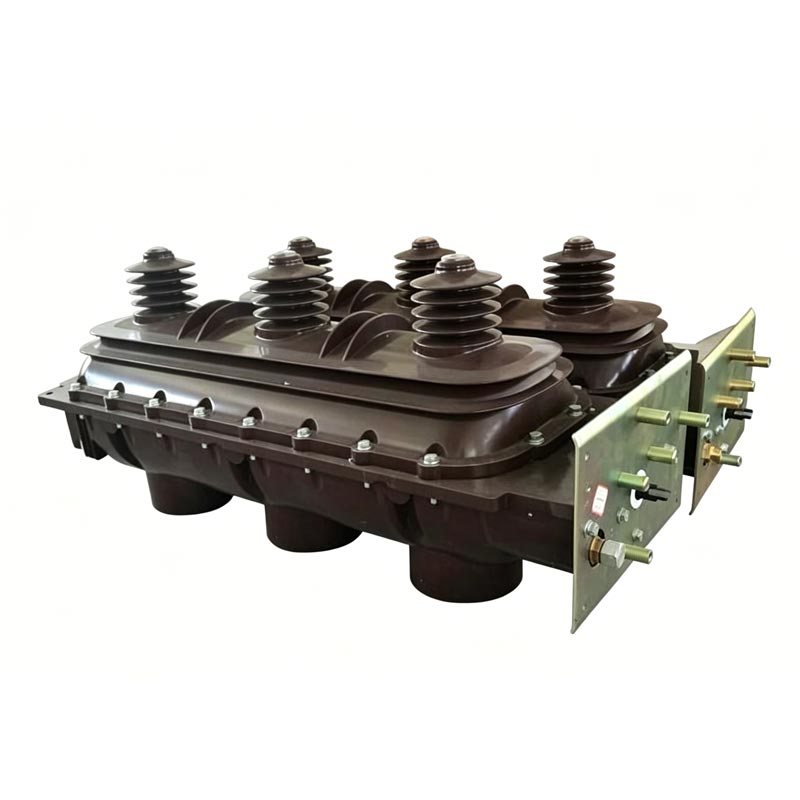

1. Alkalmazható rendszerek: Háromfázisú AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Ívoltó közeg: SF6 gáz (inert, nem mérgező, nagy elektronegativitású, ezredmásodperces szintű, nagy hatásfokú ív oltás)
3. Működési mechanizmus: Rugós működtetésű mechanizmus (standard kézi energiatároló, opcionális elektromos nyitás ill távirányító zárása)
4. Működési állapot: Három állású ívoltó kamra: "Close-Open-Ground"
5. Tömítési teljesítmény: Dedikált dinamikus és statikus tömítési kialakítás, nyomásmérővel felszerelt valós idejű megfigyelés

Alkalmazási kör

A beltéri SF6 terheléskapcsolókat széles körben használják beltéri áramelosztási forgatókönyvekben, például ipari és bányászatban vállalkozások, sokemeletes épületek, városi lakóövezetek, alállomások, nagy bevásárlóközpontok, repülőterek, metrók és kórházak terhelési áramok kapcsolására, áramkörök vezérlésére és védelmére, valamint elosztó transzformátorokra; mikor a kivezetésnél érinthető kábelelülső csatlakozóval ellátva, különösen alkalmasak kábelelágazásra (csatlakozó) dobozok.

Fő műszaki paraméterek

Szerkezeti jellemzők és biztonsági előnyök

1. Kiváló szigetelés és ívoltó szerkezet

A felső és alsó héj epoxigyantával fröccsöntött, lezárt, gázzal töltött belső üreget képezve. hatékonyan elszigeteli a külső környezetet. A háromállású ívoltó kamra befejezi a zárást, nyitási és földelési műveletek lépésről lépésre egy közös mozgó érintkező forgatásával, biztosítva a tisztaságot állapota és megbízható működése. Az SF6 gáz nagy dielektromos szilárdsággal és kiváló ívoltó teljesítménnyel rendelkezik, a kapcsolás során keletkező ív gyors eloltása.

2. Megbízható tömítés és nyomásfelügyelet

Az Indoor SF6 Load Switch speciális dinamikus és statikus tömítést alkalmaz, amely kiváló tömítést biztosít teljesítményt és megakadályozza az SF6 gázszivárgást. A nyomásmérő jól látható helyen található a mechanizmus dobozán a figyeléshez valós idejű gáznyomás, megkönnyítve a kezelők számára a lehetséges veszélyek időben történő észlelését.

3. Átfogó biztonsági reteszek

Megbízható mechanikus reteszelések vannak beépítve a terheléskapcsoló és a földelő kapcsoló közé, valamint a földelő kapcsoló és a bejárati ajtó (szekrényes áramelosztáshoz), megelőzve a helytelen működést és biztosítva a a személyzet és a berendezések biztonsága. Kiegyenlítő védőburkolat található a kimenet végén a fokozás érdekében szigetelési teljesítmény.

4. Rugalmas működés és helytakarékos kialakítás

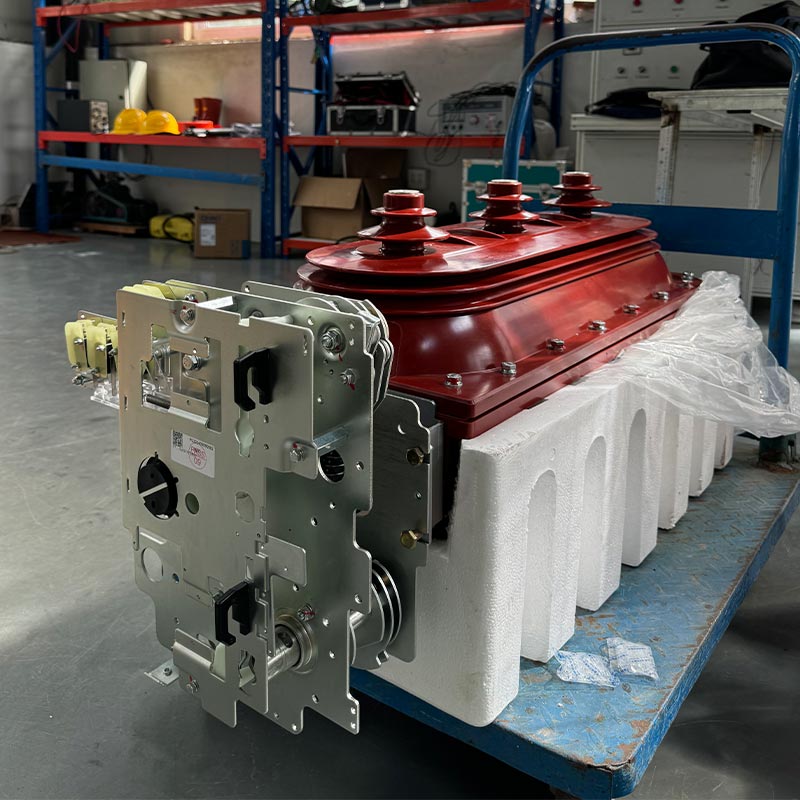

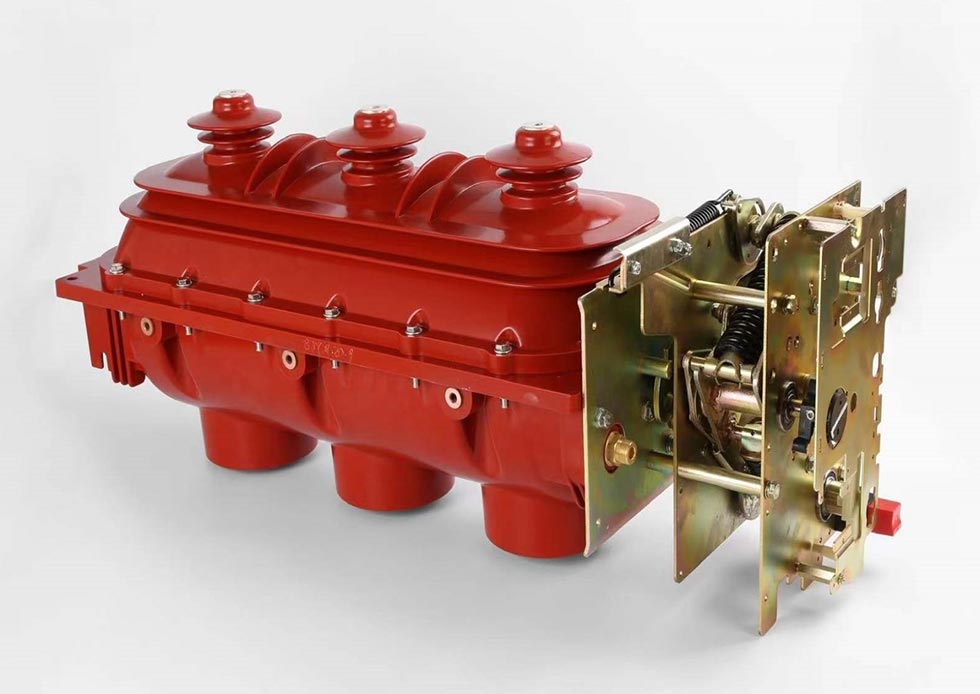

A standard konfiguráció tartalmaz egy kézi rugós működtető mechanizmust; opcionális elektromos nyitás és zárás lehetővé teszi a távvezérlést. Kompakt szerkezete és kis helyigénye alkalmassá teszi sokemeletes épületekhez, kicsi alállomások és egyéb korlátozott telepítési hellyel rendelkező alkalmazások.

Használati feltételek

1. Normál működési feltételek

- Környezeti hőmérséklet: -25℃～+40℃
- Magasság: legfeljebb 2000 m
- Páratartalom: Napi átlagos relatív páratartalom <95%, havi átlag <90%; napi átlagos gőznyomás ≤2,2 kPa, havi átlag ≤1,8kPa

2. Különleges működési feltételek

A GB/T11022-1999 szabvány szerint az Indoor Sf6 Load Switch-nek normál körülmények között kell működnie. Ha a nem teljesülnek a működési feltételek (pl. 2000 m feletti magasság, túl magas hőmérséklet és páratartalom stb.), kérjük, a termék normál működésének biztosítása érdekében előzetesen konzultáljon a gyártóval.

Valós alkalmazási eset

Esettanulmány: Kína városi metró áramelosztási projektje

Egy kulcsfontosságú metróvonal megbízható beltéri nagyfeszültségű terheléskapcsolókat igényel az állomás áramelosztó rendszeréhez, a berendezések magas szintű biztonságát, stabilitását és kompaktságát igénylik. Ez a projekt az Usene FLN36-12D-t választotta modell, amelynek kompakt felépítése alkalmas a metrók szűk helyére. Megbízható tömítése és Az ívoltó teljesítmény stabil működést biztosít a nedves földalatti környezetben. Az üzembe helyezés óta 2024-ben nulla meghibásodást tapasztalt, és nagy elismerést kapott a projekt tulajdonosától.

GYIK

1. kérdés: Mi a teendő, ha a kapcsolón lévő SF6 gáznyomásmérő abnormális értéket mutat?

V1: Azonnal hagyja abba a kapcsoló használatát, hogy elkerülje a berendezés károsodását vagy a biztonsági baleseteket. Először ellenőrizze a gázszivárgást. Ha nincs szivárgás, várja meg, amíg a hőmérséklet visszaáll, és figyelje meg, hogy a nyomás visszatér-e a normál értékre. Ha ott szivárgás vagy a nyomás nem állítható vissza, azonnal lépjen kapcsolatba az Usune vevőszolgálatával. A a gyártó professzionális technikusokat küld a probléma kezelésére.

2. kérdés: Használható az Usune Indoor SF6 Load Switch 2000 m feletti környezetben?

A2: A normál üzemi magasság nem haladja meg a 2000 m-t. A nagyobb magasság befolyásolja a szigetelés teljesítményét. Ha használja magas tengerszint feletti magasságban, előzetesen konzultáljon Usene-nal. Professzionális beszállítóként személyre szabottan tudunk biztosítani megoldásokat és állítsa be a szigetelés kialakítását a stabil működés érdekében.

3. kérdés: Milyen gyakran igényel karbantartást a termék, és melyek az alapvető karbantartási tételek?

A3: Normál körülmények között 1-2 évente átfogó karbantartás javasolt. Az alapvető elemek a következők: (1) SF6 gáznyomás és tömítés ellenőrzése; (2) A mechanikus reteszek megbízhatóságának ellenőrzése; (3) A kapcsoló tisztítása és a mechanizmus doboz felületei; (4) A helyzetjelzők pontosságának ellenőrzése; (5) A működési mechanizmus ellenőrzése és szükség szerint kenőanyag hozzáadása. A részletekért olvassa el a termék kézikönyvét, vagy lépjen kapcsolatba a vevőszolgálattal. Usune szakmai karbantartó képzést is biztosít.

Márka elkötelezettség és értékesítés utáni szolgáltatás

A nagyfeszültségű elektromos berendezések professzionális gyártójaként és szállítójaként az Usune szabványosította a gyártást növények Kínában. Az "Első a minőség, a biztonság mindenekelőtt" elvének betartásával minden termék szigorú minőségi követelményeken megy keresztül ellenőrzés a gyár elhagyása előtt, megfelel a vonatkozó tanúsítási szabványoknak, hogy biztosítsa a termékjogosultságot és megbízhatóság.

Átfogó értékesítés utáni szolgáltatásokat nyújtunk, beleértve a telepítési útmutatást, az üzembe helyezést, a karbantartást és műszaki képzés. Értékesítés utáni csapatunk tapasztalt technikusokból áll, akik azonnal reagálnak igényeit, és hatékony megoldásokat kínál. Mindig ragaszkodunk a „Mindent a biztonságos felhasználásért” alapkoncepciójához villamos energia”, és működjenek együtt a felhasználókkal egy biztonságos és stabil áramelosztási környezet kialakításán.
