24kv 36kv terhelésmegszakító kapcsoló

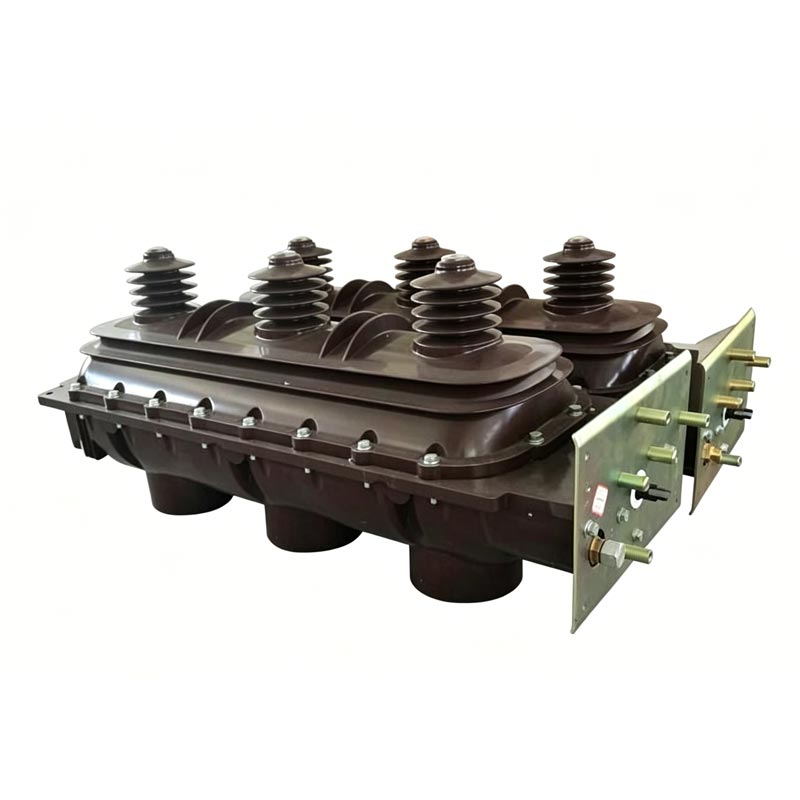

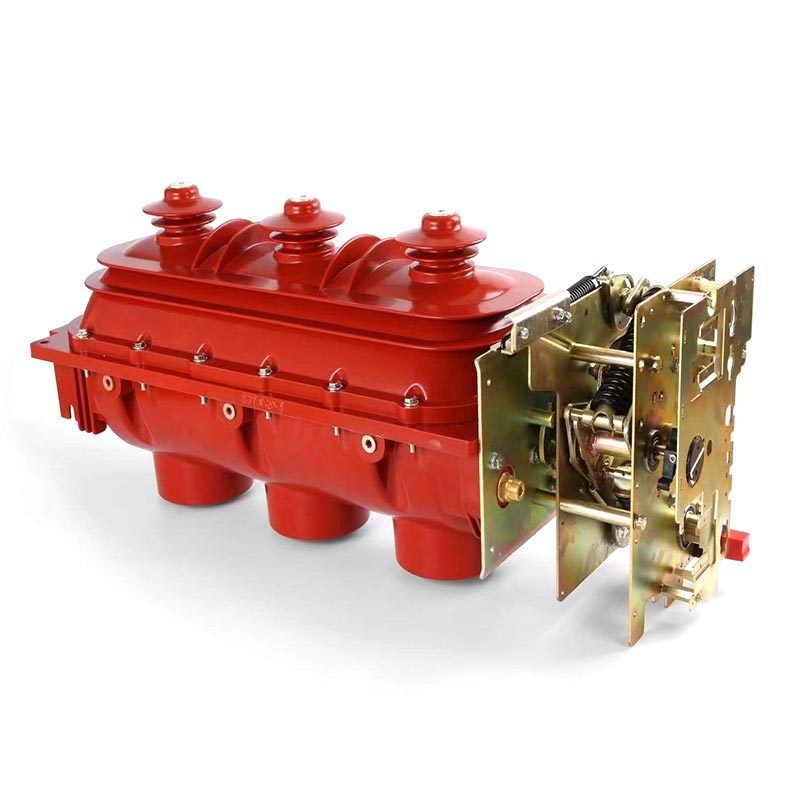

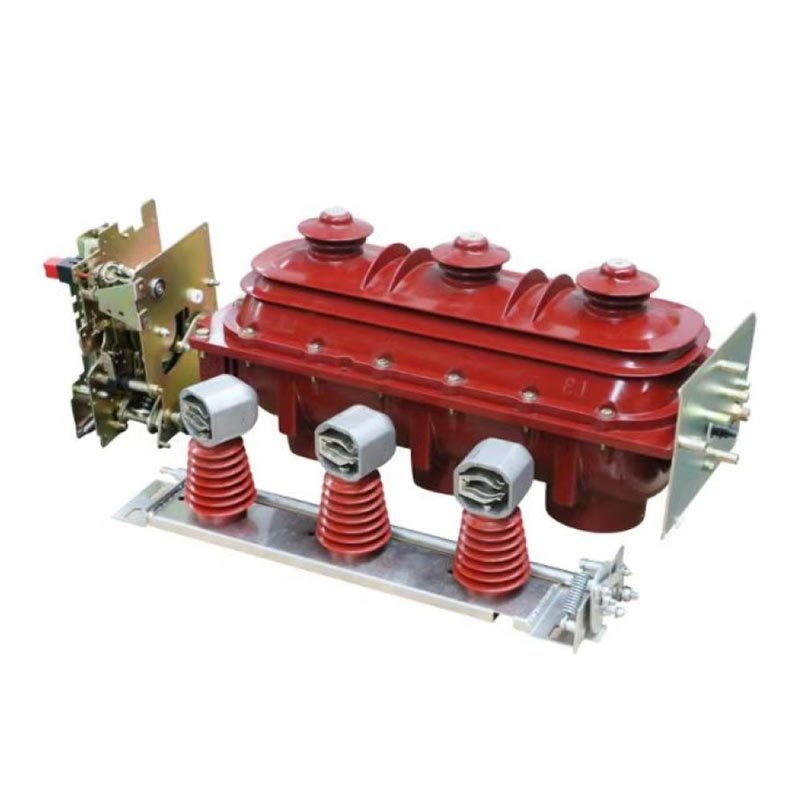

Az Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV sorozat egy magos középfeszültségű kapcsolóberendezés függetlenül fejlesztette és gyártotta a Zhejiang Usune Electric Co., Ltd. Ezt a sorozatot kifejezetten tervezték beltéri alkalmazásokhoz, 24 kV és 36 kV névleges feszültséghez illeszthető, és alkalmas háromfázisú AC 50 Hz-es gyűrűhöz hálózatok és kettős radiális áramellátó rendszerek. Az Usene, a Kínában gyökerező professzionális beszállító integrálja a fejletteket technológia és gyakorlati tapasztalat minden termékben, ami biztosítja, hogy a kapcsolók stabilan kezelni tudják a terhelési áramot túlterhelési áram kapcsolás, valamint hosszú tehermentes vezetékek, terheletlen transzformátorok kapcsolási műveletei, és kondenzátor bankok.

Ennek a sorozatnak a fő előnye a rugalmasság: áramkorlátozó biztosítékokkal együtt kiválthatja az áramkört megszakítók. A terheléskapcsoló kezeli a különböző terhelési áramok kapcsolását, míg az áramkorlátozó biztosíték nagyobb túlterhelési és rövidzárlati áramok megszakítása. Ez csökkenti az áramelosztó berendezések költségeit valamint javítja az áramellátó rendszer biztonságát és stabilitását, széleskörű iparági elismerést szerezve.

A termék főbb jellemzői

1. Fejlett szerkezeti tervezés

Kettős megszakításos, háromállású forgóérintkezős kialakítású, a kapcsoló működési helyzete (zárt, nyitott, földelt) egyértelműen meghatározott, hatékonyan elkerüli a helytelen működést, és biztosítja a pontos és megbízható kapcsolást; a Az átfogó háromfázisú telepítési kialakítás jó szinkronizálást, kevesebb alkatrészt és kényelmes beállítást és telepítés, jelentősen csökkentve a helyszíni telepítés nehézségeit és idejét.

2. Kiváló szigetelési teljesítmény

A kapcsoló felső és alsó epoxiöntvény házzal van lezárva, belülről SF6 gázzal töltve 0,045–0,07 MPa nyomáson. SF6 A gáz kiváló szigetelő és ívoltó tulajdonságokkal rendelkezik, teljesen tömíti a fő áramkört és földelő áramkör a házon belül, elszigetelve azt a külső nedvességtől, portól és egyéb szennyeződésektől. Ezt stabil szigetelési teljesítményt biztosít még zord beltéri környezetben is, megelőzve a szigetelési hibákat és garantálja az elektromos rendszer biztonságos működését.

3. Magas biztonsági teljesítmény

A biztonság az Usune terméktervezésének középpontjában áll. Belső ívelés esetén a gyenge hátsó szerkezet a A ház automatikusan felszakad, és ezzel egyidejűleg a szekrény tetején lévő nyomáscsökkentő szelep is nyit, kivezeti a túlnyomásos gázt a szekrényen kívül, hatékonyan megakadályozza a szekrény robbanását és védi a helyszíni kezelők és a környező berendezések biztonsága. Ez a kialakítás több biztonsági teszten átesett, megfelel megfelel a nemzetközi biztonsági szabványoknak, és megbízható védelmet nyújt az áramelosztási műveletekhez.

4. Rugalmas és megbízható működés

A beltéri 24kV-os 36kV-os terhelésmegszakító kapcsoló kézi és elektromos üzemmódokat is támogat, amelyek az alábbiak szerint választhatók. tényleges helyszíni követelmények. Kényelmes és megbízható működésű, áramvonalas mechanikai szerkezettel és stabil teljesítmény, alkalmazkodik a gyakori kapcsolási műveletekhez. A karbantartást nem igénylő kialakításnak köszönhetően hosszú élettartama, mechanikai élettartama akár 2000 ciklus, csökkentve a későbbi karbantartási költségeket és munkaterhelést.

Műszaki paraméterek

Használati feltételek

A stabil és megbízható működés érdekében az Usune Indoor 24kV 36kV Load Break Switch kapcsolót kell használni a követve feltételek (a Kínában és világszerte tapasztalt tényleges alkalmazási tapasztalatok alapján):

a) Magasság: legfeljebb 1000 méter;
(b) Környezeti hőmérséklet: felső határ +40 ℃, alsó határ -25 ℃;
(c) Relatív páratartalom: napi átlag ≤95%, havi átlag ≤90%;
d) a környező levegőben nincs jelentős maró hatású gáz, gyúlékony gáz vagy vízgőz szennyezés;
e) Nincs gyakori vagy erős vibráció.

Projekt referencia

Cas-space rakétaindítási projekt

Tesztjelentés

Valós alkalmazási eset

Esettanulmány: Hangzhou városi lakossági áramelosztási projekt, Kína

Hangzhou (Kína) egy nagy lakónegyedében magas követelmények vonatkoztak az energiahatékonyságra, a biztonságra és a stabilitásra beltéri áramelosztó helyiségei. A projekt 20 db Usune beltéri 24kV-os terhelésmegszakítót (FLN36-24kV) választott ki sorozat) a lakossági áramellátó rendszer terheléskapcsolásának és védelmének kezelésére. Mint a kijelölt szállító ehhez a projekthez az Usune személyre szabott telepítési útmutatást és értékesítés utáni szolgáltatást nyújtott. A gyár szigorúan minden terméket kiszállítás előtt tesztelt, hogy megbizonyosodjon a projekt műszaki követelményeinek való megfelelésről. Amióta az A 2023-as üzembe helyezéskor a kapcsolók stabilan, szigetelési hibák vagy meghibásodások nélkül működtek, hatékonyan stabil áramellátást biztosít több mint 5000 háztartás számára. A projektcsapat nagyon dicsérte a termék teljesítményét és az Usene szakmai szolgáltatásait.

GYIK

1. kérdés: Az Usune Indoor 24kV 36kV Load Break Switch egyedül használható a rövidzárlati áram megszakítására?

A1: Nem. A terheléskapcsolók elsősorban terhelési és túlterhelési áramok kapcsolására, valamint csatlakoztatására szolgálnak. és tehermentes hosszú vezetékek, terheletlen transzformátorok és kondenzátortelepek leválasztása. Önállóan nem tudnak rövidzárlati áramok megszakítása. A rövidzárlati áramok kezelésére a terheléskapcsolók kombinálhatók áramkorlátozó biztosítékok. Az áramkorlátozó biztosítékok kezelik a nagyobb túlterhelés és rövidzárlat megszakítását áramok, és ez a kombináció helyettesítheti a megszakítókat, átfogó védelmet biztosítva a tápegység számára rendszer. Ez a kialakítás, amelyet az Usune több éves szakmai tapasztalat alapján optimalizált, egyensúlyban tartja a költségeket és a biztonságot.

2. kérdés: Mi a teendő, ha a terheléskapcsoló SF6 gáznyomása túl alacsony?

V2: Az Usune beltéri 24 kV-os és 36 kV-os terheléskapcsolóiban található SF6 gáz egy epoxiöntvény házba van zárva. A szabvány nyomás 0,045-0,07 MPa. Az alacsony nyomás befolyásolja a kapcsoló szigetelését és ívoltási teljesítményét. Felhasználók először ellenőriznie kell a gázszivárgást. Ha szivárgást talál, azonnal lépjen kapcsolatba az Usune vevőszolgálatával. Mint a professzionális gyártó, az Usune szakértő gázszivárgás-észlelési és javítási szolgáltatásokat nyújt. A szivárgás megszüntetése után Az SF6 gázt fel kell tölteni a normál nyomásra, hogy a kapcsoló megfelelően működjön. Ajánlott napi használat során rendszeresen ellenőrizze a gáznyomást.
